STEERING -

General Information

37A-3

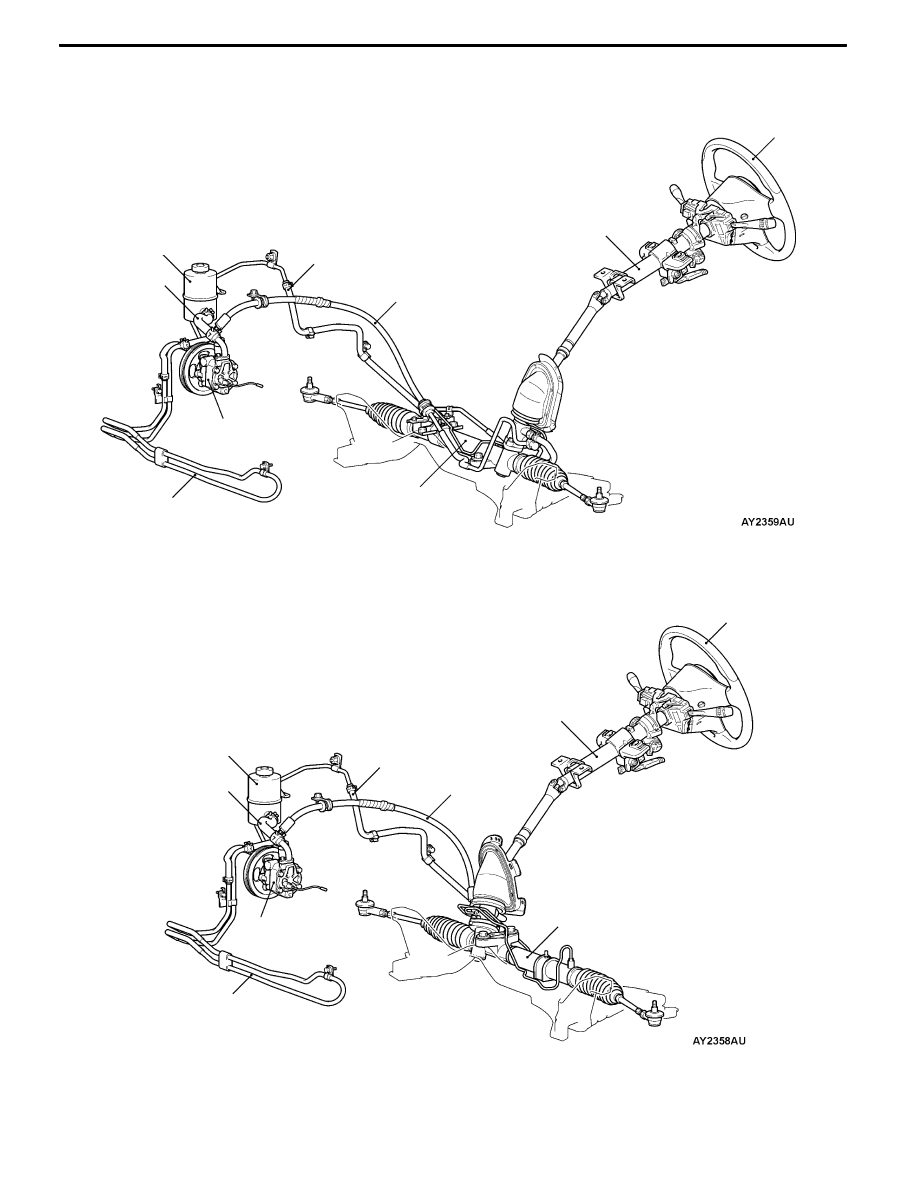

CONSTRUCTION DIAGRAM

Reservoir tank

Reservoir tank

<L.H. drive vehicles>

Steering gear and linkage

Return hose

Suction hose

Pressure hose

Steering wheel

Steering column and shaft

Oil pump

assembly

<R.H. drive vehicles>

Steering gear

and linkage

Return hose

Suction hose

Pressure hose

Steering wheel

Steering column and shaft

Oil pump

assembly

Cooler tube

Cooler tube

STEERING -

Service Specifications/Lubricants/Sealant/Special Tools

37A-4

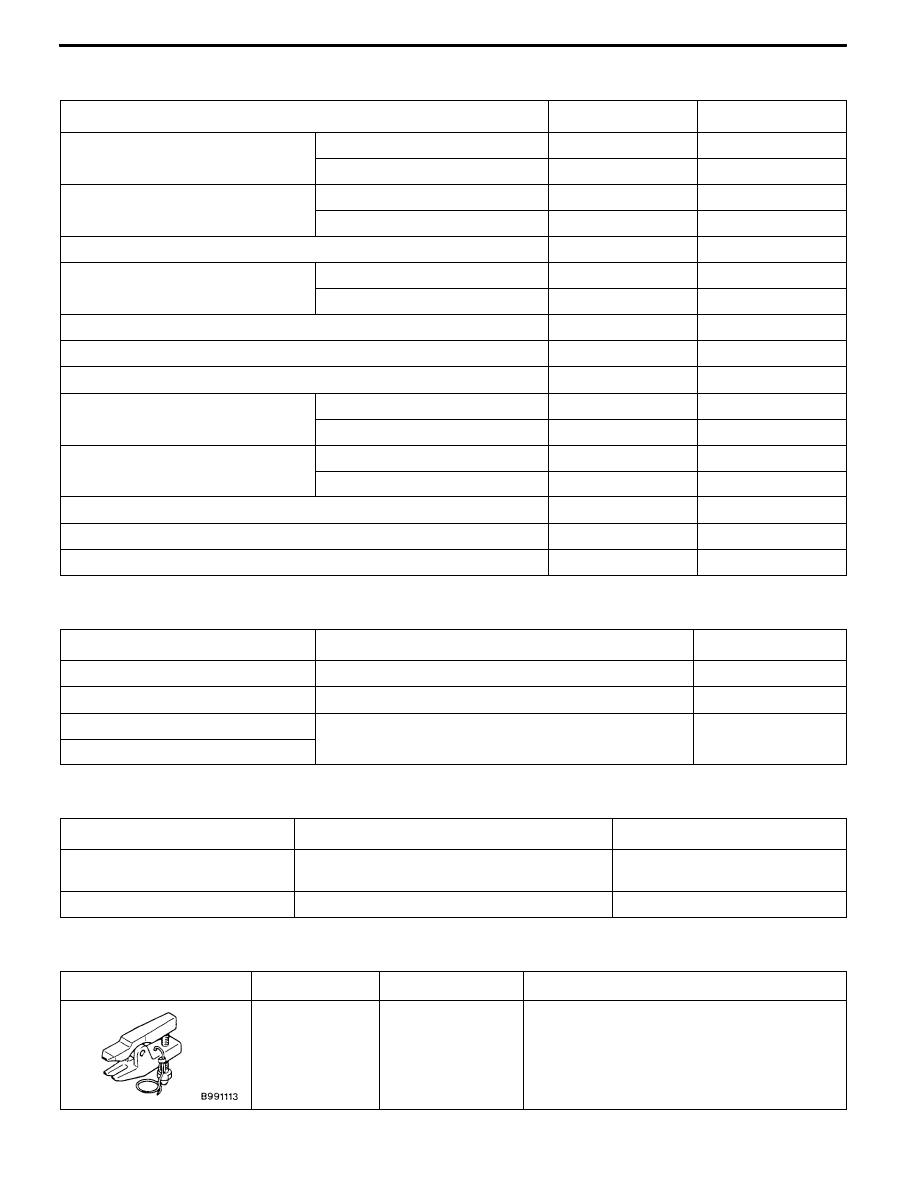

SERVICE SPECIFICATIONS

Items

Standard value

Limit

Steering wheel free play mm

when engine running

-

30 or less

with engine stopped

0 - 10

-

Steering angle

Inner wheel

31_45’ ± 1_30’

-

Outer wheel <for reference>

27_15’

-

Ball joint turning torque N·m

1.0 - 3.0

-

Stationary steering effort N

Steering effort

32 or less

-

Fluctuation allowance

6.0 or less

-

Oil pump relief pressure MPa

8.4 - 9.0

-

Pressure under no-load conditions MPa

0.2 - 0.8

-

Steering gear retention hydraulic pressure MPa

8.4 - 9.0

-

Oil pressure switch operating

pressure MPa

OFF→ON

1.8 - 2.4

-

pressure MPa

ON→OFF

1.0 - 2.4

-

Total pinion torque N·m

Total rotation torque

0.8 - 1.8

-

Torque variation

0.49 or less

-

Tie rod joint swing resistance N (Tie rod joint swing torque N·m)

8 - 27 (1.5 - 4.9)

-

Opening dimension of special tool (MB991561) mm

2.9

-

Band crimped width mm

2.4 - 2.8

-

LUBRICANTS

Items

Specified lubricant

Quantity

Power steering fluid

Automatic transmission fluid DEXRON II

Approx. 1.0 L

Tie rod bellows

Silicone grease

As required

Pinion and valve assembly

Repair kit grease

As required

Rack assembly

SEALANT

Items

Specified sealant

Remarks

Toe boad (steering shaft cover

mounting bolt hole)

3M ATD Part No. 8513 or equivalent

Drying sealant

Rack support cover end plug

3M ATD Part No. 8661, 8663 or equivalent

Semi-drying sealant

SPECIAL TOOLS

Tool

Number

Name

Use

MB990635,

MB991113 or

MB991406

Steering linkage

puller

Disconnection of tie rod end

STEERING -

Special Tools

37A-5

Tool

Use

Name

Number

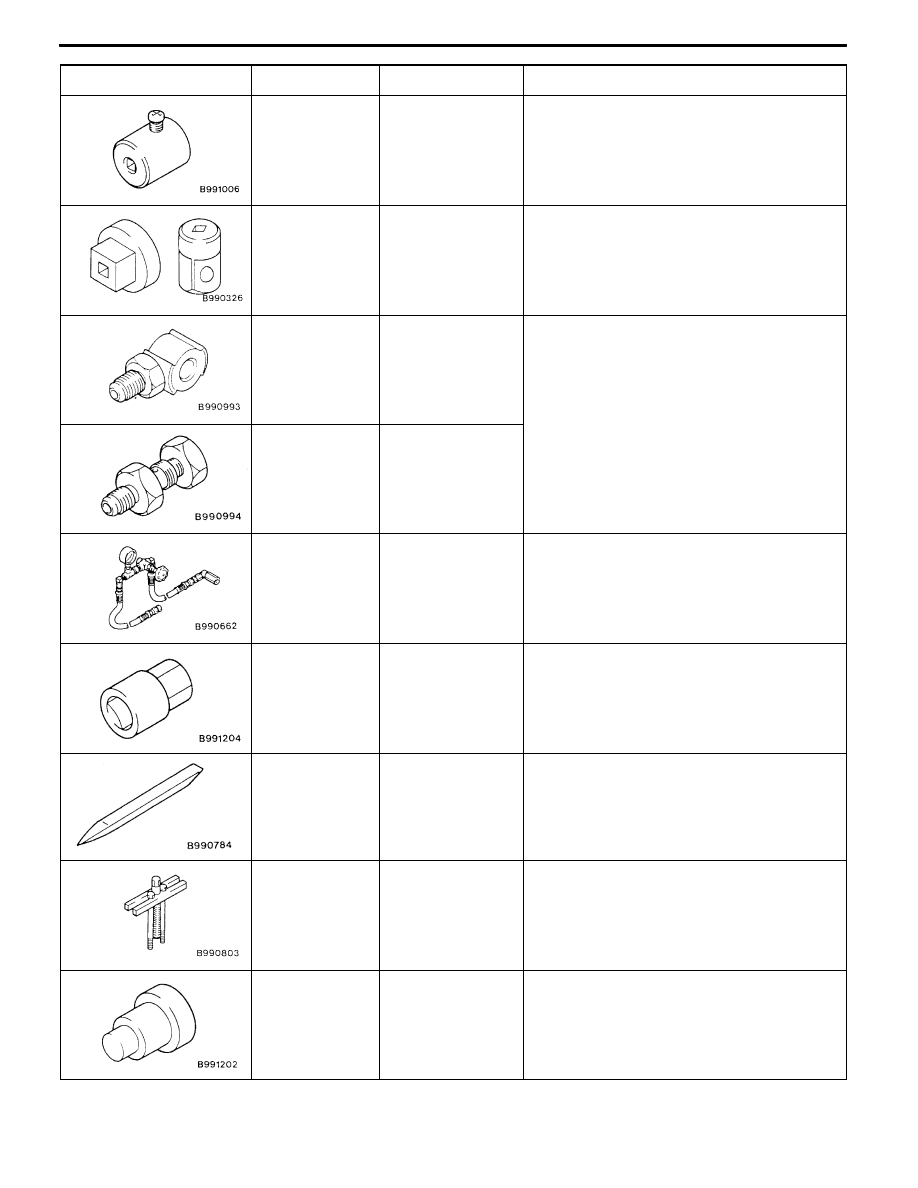

MB991006

Preload socket

Measurement of the total pinion torque

MB990326

Preload socket

Measurement of the ball joint turning torque

MB990993

Power steering oil

pressure gauge

adapter (pump

side)

Measurement of oil pressure

MB990994

Power steering oil

pressure gauge

adapter (hose

side)

MB990662

Oil pressure gauge

assembly

Measurement of oil pressure

MB991204

Torque wrench

socket

D

Adjustment of rack support

D

Removal of rack support cover

MB990784

Ornament remover

Removal of steering wheel cover

<RS (OPTION), RS-II>

MB990803

Steering wheel

puller

Disconnection of the steering wheel

MB991199

Oil seal and

bearing installer

D

Press fitting of rack housing bearing

D

To press in the oil seal for the rack

STEERING -

Special Tools

37A-6

Tool

Use

Name

Number

MB991197

Bar (long type)

D

Press fitting of rack housing bearing

D

To press in the oil seal for the rack

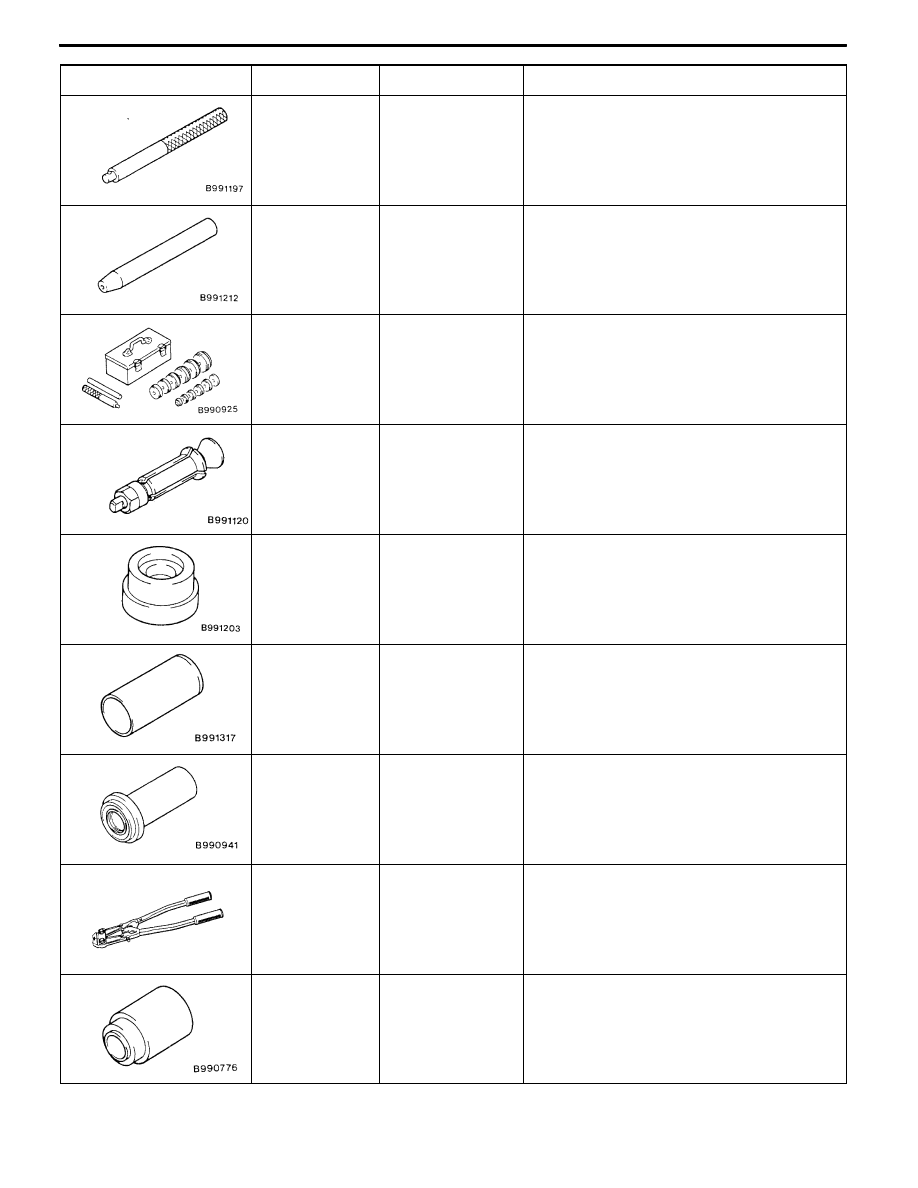

MB991214

Rack installer

Rack installation

MB990925

Bearing and oil

seal installer set

Installation of the oil seal and bearing

(Refer to GROUP 26 - Special Tools.)

MB991120

Needle bearing

puller

Removal of rack housing needle bearing

MB991203

Oil seal and

bearing installer

To press in the valve housing oil seal and

bearing

MB991317

Seal ring installer

Compression of the seal rings after

replacement of the pinion seal rings

MB990941

Torque tube

bearing installer

Installation of valve housing oil seal

MB991561

Boot band crimp-

ing tool

Installation of bellows band

MB990776

Front axle base

Installation of dust cover for tie rod end ball joint
