PARKING BRAKES -

Parking Brake Drum

36-7

PARKING BRAKE DRUM

REMOVAL AND INSTALLATION

CAUTION
If the vehicle is equipped with the Brembo disc brake, during maintenance, take care not to contact
the parts or tools to the caliper because the paint of caliper will be scratched. And if there is
brake fluid on the caliper, wipe out quickly.

5

11

14

13

12

11

10

9

7

6

5

4

3

2

1

11

54 ± 5 N m

118 ± 19 N m

8

Brake grease: Multipurpose grease

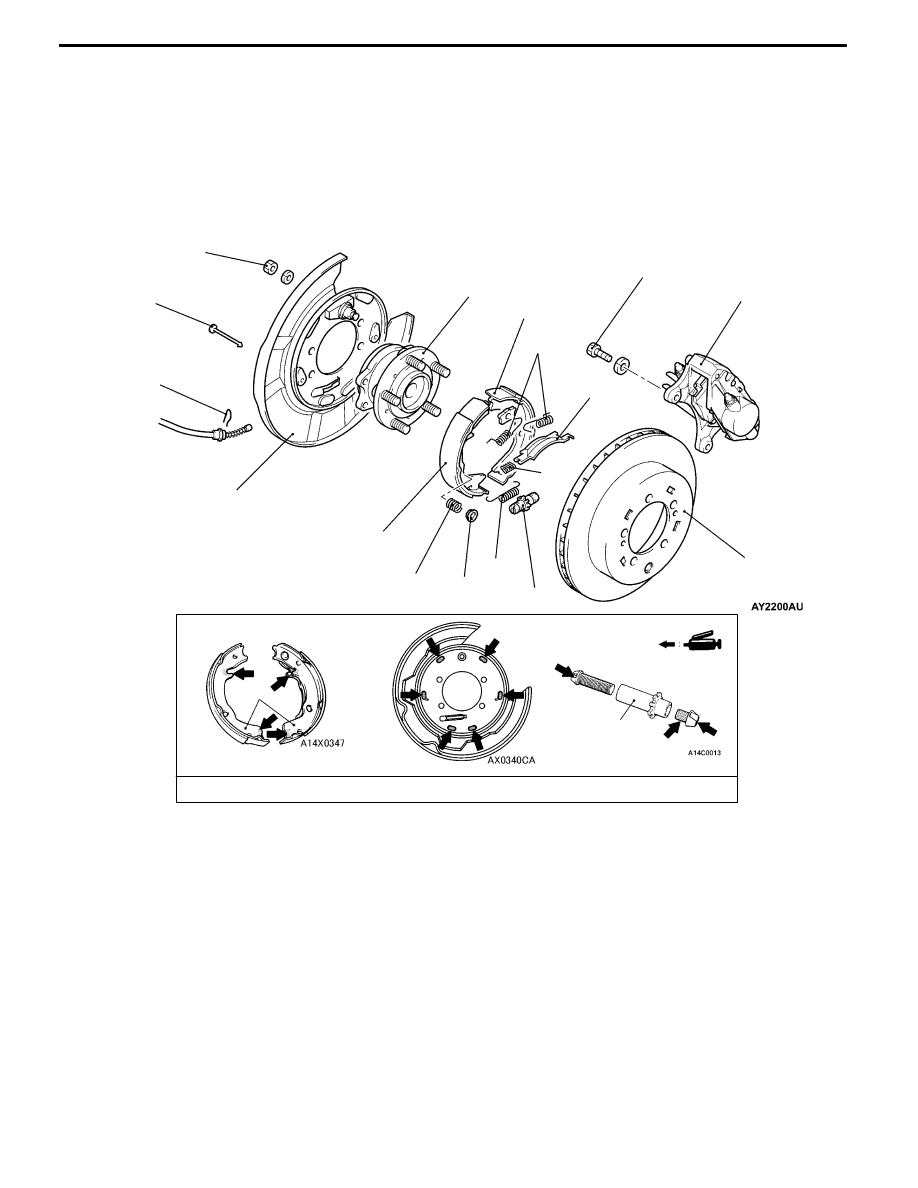

Removal steps

A

A"

1. Rear brake caliper assembly

2. Rear brake disc

"

BA 3. Shoe-to-anchor spring

4. Adjusting wheel spring

"

AA 5. Adjuster assembly

6. Strut

7. Strut-to-shoe spring

8. Shoe hold-down cup

9. Shoe hold-down spring

10. Clip

11. Shoe and lining assembly

12. Rear hub assembly

(Refer to GROUP 27.)

13. Backing plate

14. Shoe hold-down pin

PARKING BRAKES -

Parking Brake Drum

36-8

REMOVAL SERVICE POINT

A

A" REAR BRAKE CALIPER ASSEMBLY REMOVAL

Remove the rear brake caliper assembly and support it with

wire or similar.
CAUTION: Brembo disc brake
Take care not to contact the parts or tools to the caliper
because the paint of caliper will be scratched. And if
there is brake fluid on the caliper, wipe out quickly.

INSTALLATION SERVICE POINTS

"

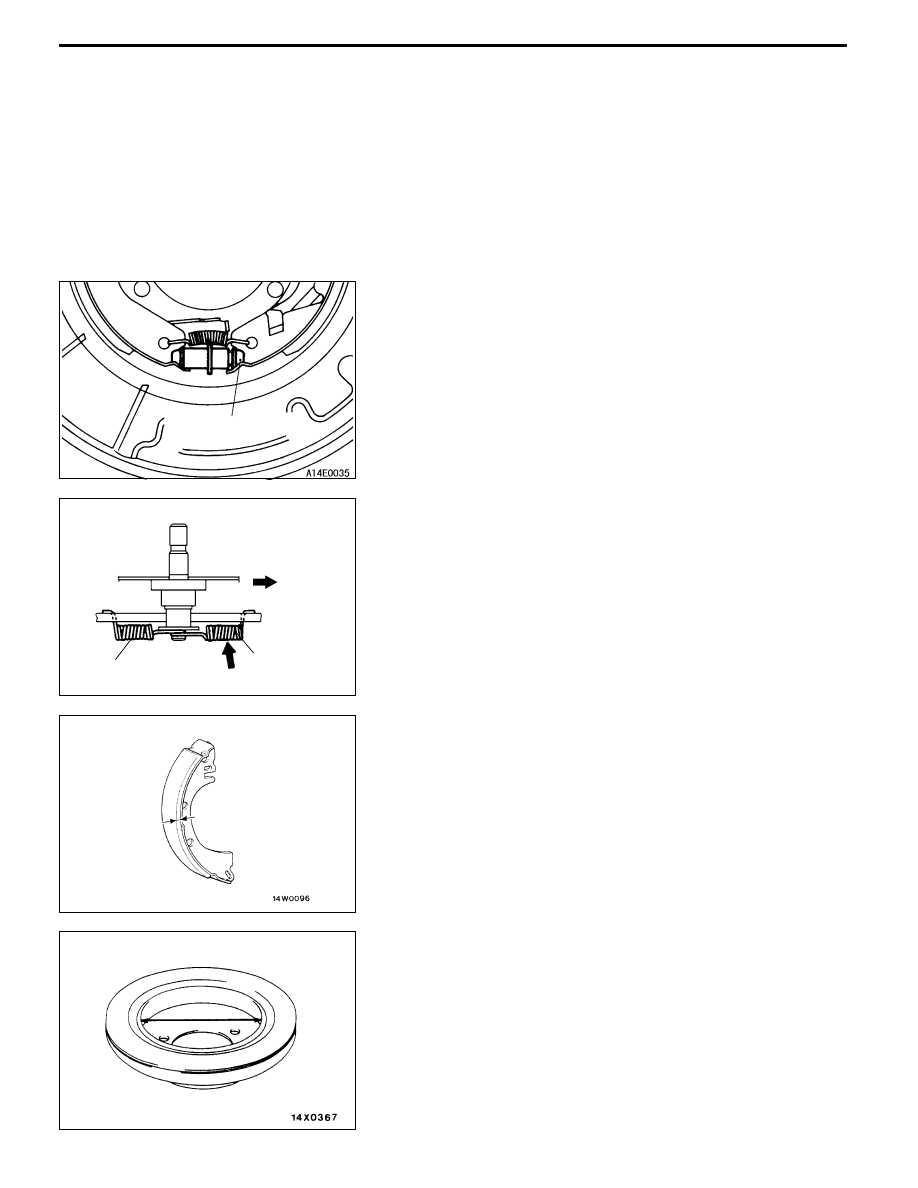

AA ADJUSTER ASSEMBLY INSTALLATION

Install the adjuster assembly so that the shoe adjusting bolt

of left hand wheel is attached towards the rear of the vehicle,

and the shoe adjusting bolt of right hand wheel is towards

the front of the vehicle.

"

BA SHOE-TO-ANCHOR SPRING INSTALLATION

Install the shoe-to-anchor springs in the order shown in the

illustration.
NOTE

The figure shows the left wheel; for the right wheel, the position

is symmetrical.

INSPECTION

BRAKE LINING AND BRAKE DRUM CHECK
1. Measure the thickness of the brake lining at several places.

Standard value: 2.8 mm
Limit: 1.0 mm

2. If the thickness of the brake lining has worn down to

the limit value or more, replace the shoe and lining

assemblies on both sides of the vehicle.

3. Measure the inside diameter of the brake disc in two

places or more.
Standard value: 168.0 mm
Limit: 169.0 mm

4. If the inside of the brake disc has worn down to the

limit value or more, or if it is excessively worn on one

side, replace the brake disc.

Shoe adjusting

bolt

Rear side

of the ve-

hicle

A14N0009

1

2

Paint

37A-1

STEERING

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

4

. . . . . . . . . . . . . . . . .

LUBRICANTS

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEALANT

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOLS

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

7

. . . . . . . . . . . . . . . . . . . . .

Steering Wheel Free Play Check

7

. . . . . . . . . . . . . .

Steering Angle Check

7

. . . . . . . . . . . . . . . . . . . . . . . .

Tie Rod End Ball Joint Turning Torque Check

7

. .

Stationary Steering Effort Check

8

. . . . . . . . . . . . . . .

Checking Steering Wheel Return to Centre

8

. . . . .

Drive Belt Tension Check

8

. . . . . . . . . . . . . . . . . . . . .

Power Steering Fluid Level Check

9

. . . . . . . . . . . . .

Power Steering Fluid Replacement

9

. . . . . . . . . . . . .

Power Steering System Bleeding

9

. . . . . . . . . . . . . .

Oil Pump Pressure Test

10

. . . . . . . . . . . . . . . . . . . . .

Power Steering Oil Pressure Switch Check

11

. . . .

Ball Joint Dust Cover Check

11

. . . . . . . . . . . . . . . . .

STEERING WHEEL*

12

. . . . . . . . . . . . . . . . . . . . . . .

STEERING SHAFT*

14

. . . . . . . . . . . . . . . . . . . . . . .

POWER STEERING GEAR BOX AND

LINKAGE*

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

POWER STEERING OIL PUMP

29

. . . . . . . . . . . .

POWER STEERING OIL HOSES

30

. . . . . . . . . . .

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES
WARNING!
(1) Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to personal

injury ordeath to service personnel (from inadvertent firing of the air bag) orto the driver and passenger (from rendering

the SRS inoperative).

(2) Service or maintenance of any SRS component or SRS-related component must be performed only at an authorized

MITSUBISHI dealer.

(3) MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any SRS-related

component.

NOTE

The SRS includes the following components: SRS-ECU, SRS warning lamp, air bag module, clock spring and interconnecting

wiring. Other SRS-related components (that may have to be removed/installed in connection with SRS service or maintenance) are

indicated in the table of contents by an asterisk (*).

STEERING -

General Information

37A-2

GENERAL INFORMATION

The system has been equipped with the MOMO

leather 3-spoke-type steering wheel with built-in

SRS airbag.

The steering column is equipped with tilt steering

mechanism.

The power steering is an integral rack and pinion

type that combines the steering gear and linkage

into one light-weight and compact assembly.

The steering system uses a vane oil pump with

a fluid flow control system, so that steering effort

varies with engine speed.

Item

Lancer EVOLUTION-Ⅶ

Steering wheel

Type

MOMO 3-spoke type

g

Outside diameter mm

380 <RS (standard)>,

365 <RS(option), RS-II>

Maximum number of turns

2.1

Steering column

Column mechanism

Tilt steering

Power steering type

Integral type

Oil pump

Type

Variable capacity type (vane pump)

p

p

Basic discharge amount cm

3

/rev.

9.6

Relief pressure MPa

8.3 - 9.0

Reservoir type

Separate type

Pressure switch

Equipped

Steering gear and linkage

Type

Rack and pinion

g g

g

Stroke ratio (Rack stroke/Steering wheel

Maximum turning radius)

68.61

Rack stroke mm

146

Steering angle

Inner wheel

32°

g

g

Outer wheel (for reference)

27°

Power steering fluid

Specified lubricants

Automatic transmission fluid DEXRON II

g

Quantity L

Approximately 1.0
