Mitsubishi Lancer Evolution 7. Manual - part 325

PARKING BRAKES -

On-Vehicle Service

36-3

ON-VEHICLE SERVICE

PARKING BRAKE LEVER STROKE CHECK

AND ADJUSTMENT

1. Pull the parking brake lever with a force of approx. 200

N and count the number of notches.
Standard value: 5 - 7 notches

2. If the parking brake lever stroke is not the standard value,

adjust as described below.

(1) Remove the floor console assembly. (Refer to

GROUP52A)

(2) Loosen the adjusting nut to move it to the cable rod

end so that the cable will be free.

(3) Depress the brake pedal repeatedly until the lever

has no change in its stroke.
NOTE

Depressing the brake pedal repeatedly adjusts shoe

clearance correctly.

(4) Turn the adjusting nut to adjust the parking brake lever

stroke to the standard value. After adjusting, check

that there is no space between the adjusting nut and

the parking brake lever. Check that the adjusting nut is

secured with the nut holder.
Caution

If the parking brake lever stroke is below the

standard value and the braking is too firm, the

rear brakes may drag.

(5) After adjusting the parking brake lever stroke, jack

up the rear end of the vehicle, and then release the

parking brake and turn the rear wheels to check that

the rear brakes are not dragging.

PARKING BRAKE SWITCH CHECK

1. Remove the floor console assembly. (Refer to

GROUP52A)

2. Remove the front seat assembly(RH). (Refer to

GROUP52A)

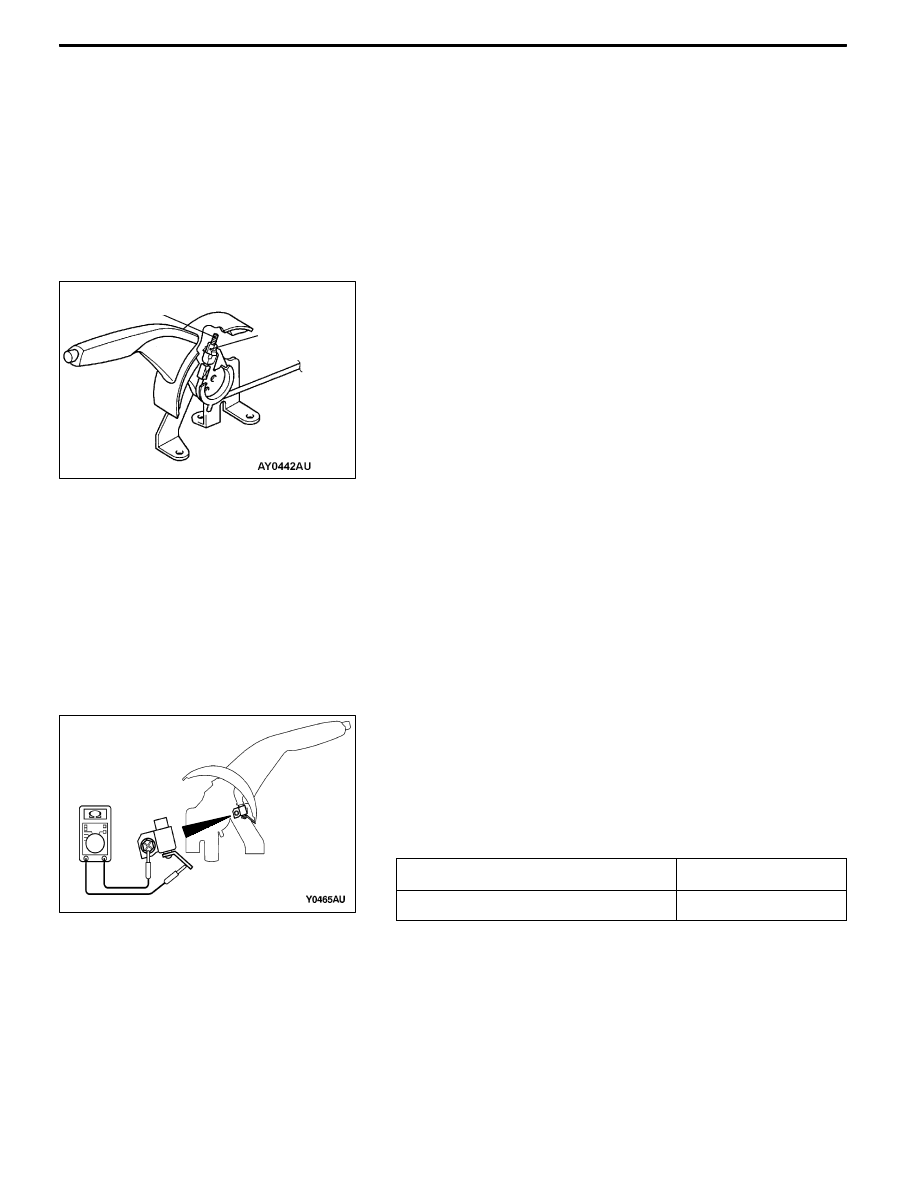

3. Check for continuity between the parking brake switch

terminal and the switch mounting bolt.

When parking brake lever is pulled

Continuity

When parking brake lever is released

No continuity

Adjusting nut

Cable rod

PARKING BRAKES -

On-Vehicle Service

36-4

LINING RUNNING-IN

Carry out running-in by the following procedure when replacing

the parking brake linings or the rear brake disc rotors, or

when brake performance is insufficient.
Caution

Carry out running-in in a place with good visibility, and

pay careful attention to safety.
1. Adjust the parking brake stroke to the specified value.

Standard value [Operation force: Approx. 200 N] :

5 - 7 notches

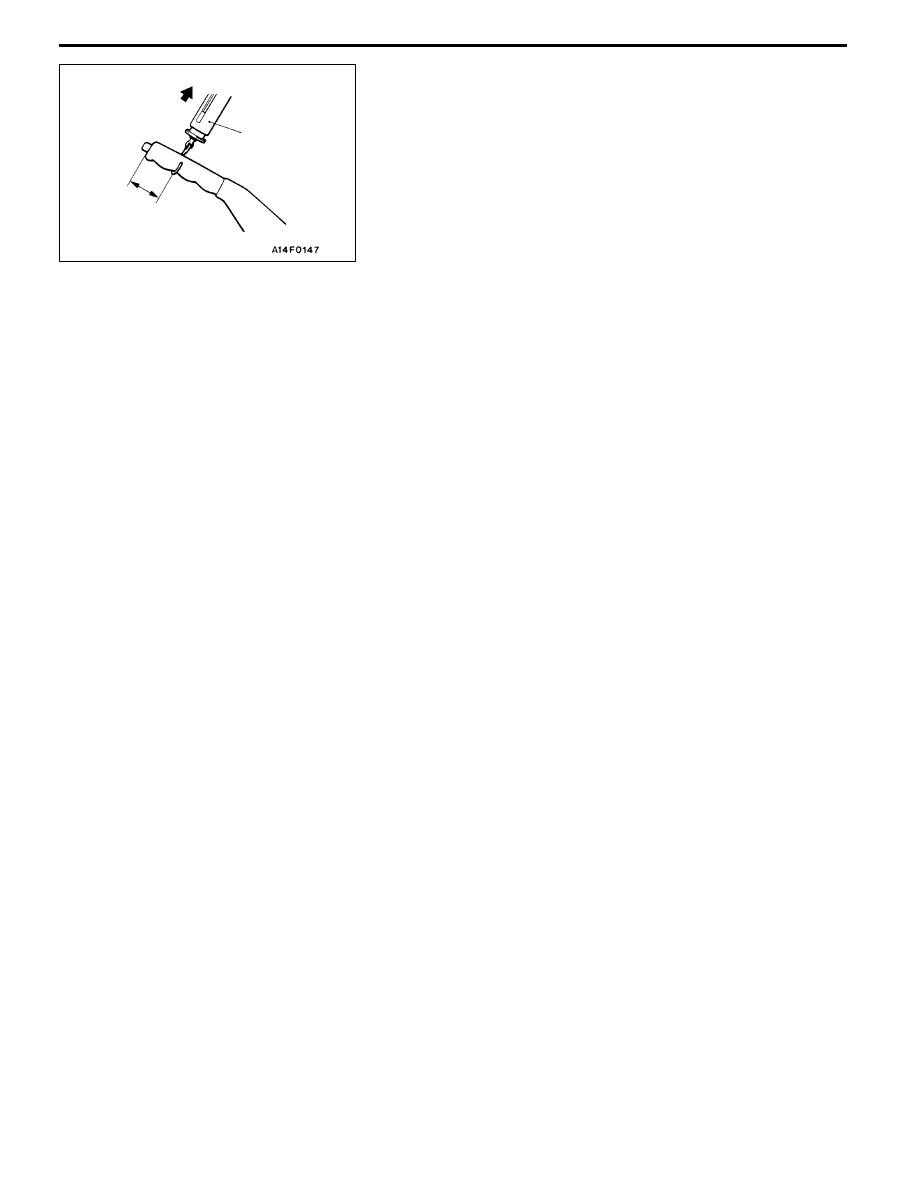

2. Hook a spring balance onto the centre of the parking

brake lever grip and pull it with a force of 100 - 150

N in a direction perpendicular to the handle.

3. Drive the vehicle at a constant speed of 35 - 50 km/h

for 100 metres.

4. Release the parking brake and let the brakes cool for

5 - 10 minutes.

5. Repeat the procedure in steps 2 to 4 four or five times.

Pull

Spring balance

Approx.

40 mm

PARKING BRAKES -

Parking Brake Lever

36-5

PARKING BRAKE LEVER

REMOVAL AND INSTALLATION

Pre-removal Operation

Rear Floor Console Assembly and Rear Console

Bracket Removal (Refer to GROUP 52A-Floor Console.)

Post-installation Operation
D

Parking Brake Lever Stroke Adjustment

(Refer to P.36-3.)

D

Rear Floor Console Assembly and Rear Console

Bracket Installation (Refer to GROUP 52A-Floor

Console.)

5

4

3

2

1

Ratchet plate

Section A - A

Section B - B

Ratchet

pawl

A

B

A

B

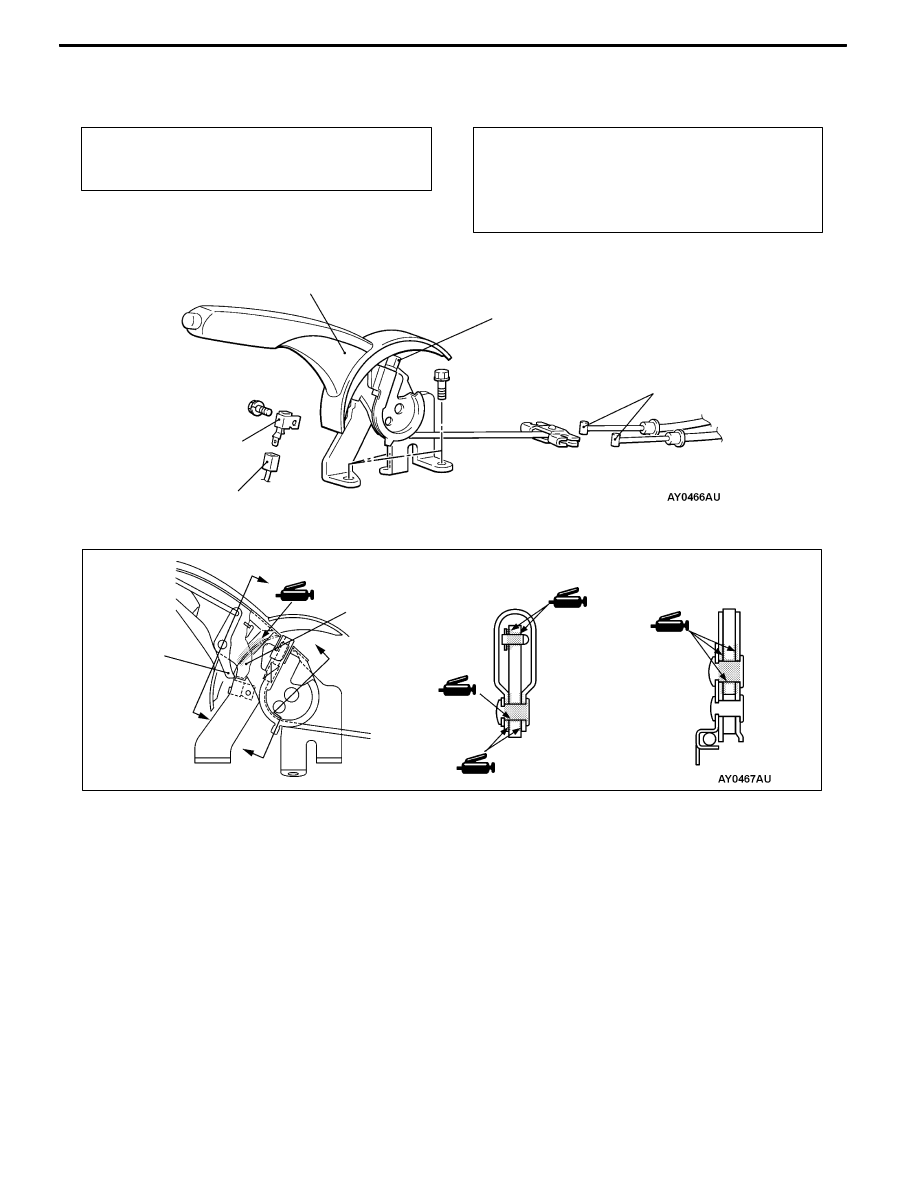

Removal steps

1. Adjusting nut

2. Parking brake switch connector

3. Parking brake cable connection

4. Parking brake lever assembly

5. Parking brake switch

PARKING BRAKES -

Parking Brake Cable

36-6

PARKING BRAKE CABLE

REMOVAL AND INSTALLATION

CAUTION
If the vehicle is equipped with the Brembo disc brake, during maintenance, take care not to contact
the parts or tools to the caliper because the paint of caliper will be scratched. And if there is
brake fluid on the caliper, wipe out quickly.

Pre-removal Operation
D

Rear Floor Console Assembly and Rear Console

Bracket Removal (Refer to GROUP 52A-Floor

Console.)

D

Rear Seat Cushion Assembly Removal (Refer to

GROUP 52A-Seat.)

Post-installation Operation
D

Parking Brake Lever Stroke Check and Adjustment

(Refer to P.36-3.)

D

Rear Seat Cushion Installation (Refer to GROUP

52A-Seat.)

D

Rear Floor Console Assembly and Rear Console

Bracket Installation (Refer to GROUP 52A-Floor

Console.)

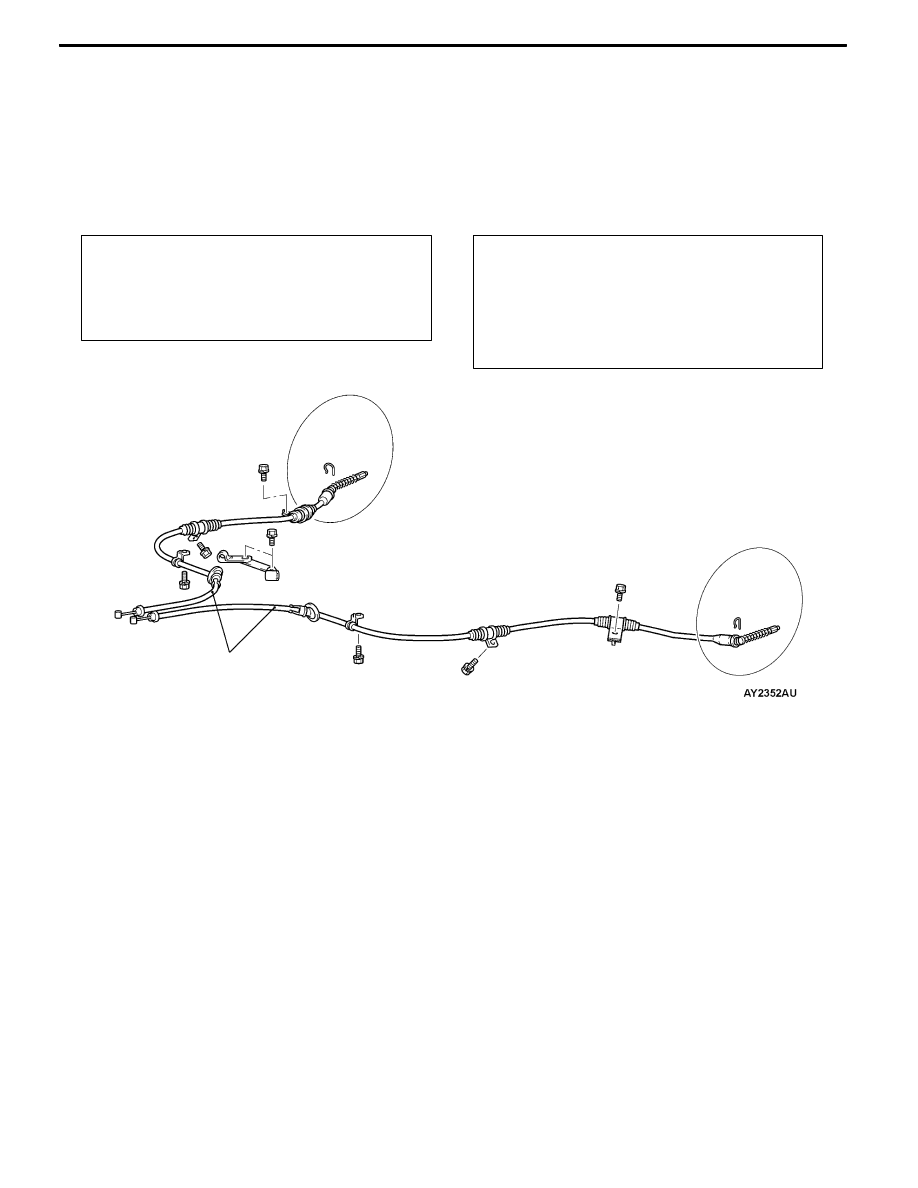

1

Removal steps

D

Shoe and lining assembly
(Refer to P.36-7.)

D

Parking brake cable connection
(Refer to P.36-5.)

1. Parking brake cable
