REAR SUSPENSION -

On-vehicle Service

34-5

BALL JOINT DUST COVER CHECK

1. Check the dust cover for cracks or damage by pushing

it with finger.

2. If the dust cover is cracked or damaged, replace the

stabilizer link or suspension arms.
NOTE

Cracks or damage of the dust cover may cause damage

of the ball joint.

REAR SUSPENSION -

Rear Suspension Assembly

34-6

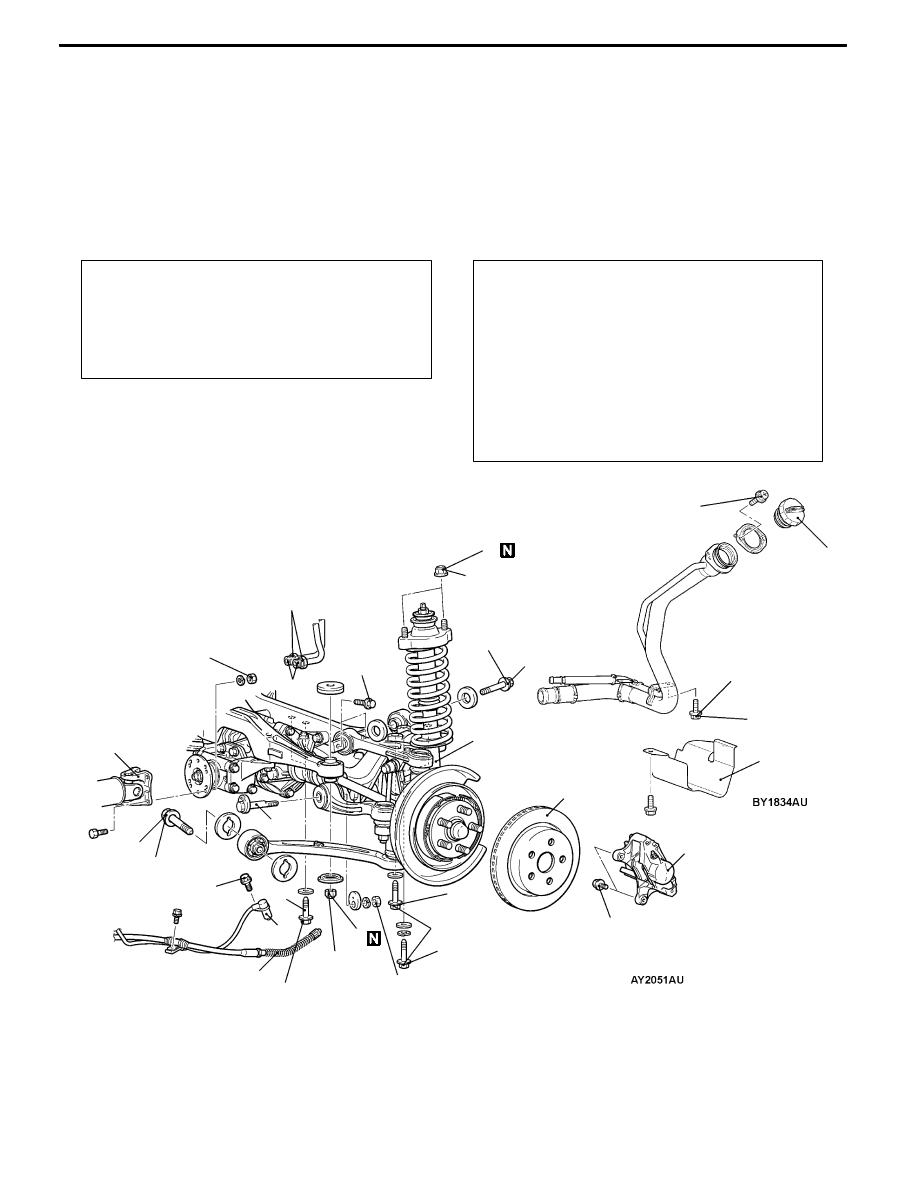

REAR SUSPENSION ASSEMBLY

REMOVAL AND INSTALLATION

Caution

1. If the vehicle is equipped with the Brembo disc brake, during maintenance, take care not to

contact the parts or tools to the caliper, because the paint of caliper will be scratched. And

if there is brake fluid on the caliper, wipe out quickly.

2. *:To prevent bushings from breakage, the parts indicated by * should be temporarily tightened,

and then fully tightened with the vehicle on the ground in the unladen condition.

Pre-removal Operation
D

Center exhaust pipe removal

(Refer to GROUP 15)

D

Trunk room side trim removal<Vehicles

with AYC>(Refer to GROUP 52A)

D

AYC fluid removed<Vehicles with AYC>

(Refer to GROUP 27B - On Vehicle Service)

Post-installation Operation
D

AYC fluid filling and bleeding <Vehicles with AYC>

(Refer to GROUP 27B - On Vehicle Service)

D

Center exsaust pipe installation (Refer to GROUP

15)

D

Trank room side trim installation <Vehicles with

AYC> (Refer to GROUP 52A)

D

AYC operation check <Vehicles with AYC> (Refer

to GROUP 27 - On Vehicle Service)

D

Parking brake lever end play check (Refer to

GROUP36-On-Vehicle Service.)

D

Wheel Alignment Check And Adjustment (Refer to

P.34-4.)

4

120 ± 10 N·m

64 ± 4 N·m*

93 ± 15 N·m*

44 ± 5 N·m

6

5

7

8

9

10

11

12

13

14

15

16

14

14

54 ± 5 N·m

25 ± 6 N·m

88 ± 5 N·m

88 ± 5 N·m

147 ± 9 N·m*

49 ± 5 N·m

34 ± 5 N·m <Thread is not lublicated>

26 ± 4 N·m <Thread is lublicated>

32 ± 2 N·m

2

1

3

24 ± 4 N·m

3

REAR SUSPENSION -

Rear Suspension Assembly

34-7

Removal steps

1. Fuel filler cap

2. Protector

3. Bolt

4. Shockabsorber mounting nut

A

A"

5. Brake caliper assembly

6. Rear speed sensor

<Vehicles with AYC>

7. Brake disc

8. Parking brake cable end

9. AYC fluid line connection

<Vehicles with AYC>

A

B" "BA 10. Propeller shaft connection

11. Upper arm mounting bolt

12. Trailing arm mounting bolt

13. Toe control arm mounting bolt

A

C" "AA 14. Crossmember mounting bolt

15. Differential support assembly mount-

ing bolt

16. Rear suspension assembly

REMOVAL SERVICE POINTS

A

A" BRAKE CALIPER ASSEMBLY REMOVAL

Remove the brake caliper assembly and support with wire.
Caution: Brembo disc brake

Take care not to contact the parts or tools to the caliper

because the paint of caliper will be scratched. And if

there is brake fluid on the caliper, wipe out quickly.

A

B" PROPELLER SHAFT SEPARATING

1. Mark the mating mark on the companion flange of the

diference career and the frange yoke of the propeller

shaft.

2. Remove the differencial career mounting bolt and nut,

propeller shaft mounting bolt and nut.

A

C" CROSSMEMBER MOUNTING BOLT REMOVAL

Support the differential case with garage jack or transmission

jack,then remove the crossmember mounting bolt.

INSTALLATION SERVICE POINTS

"

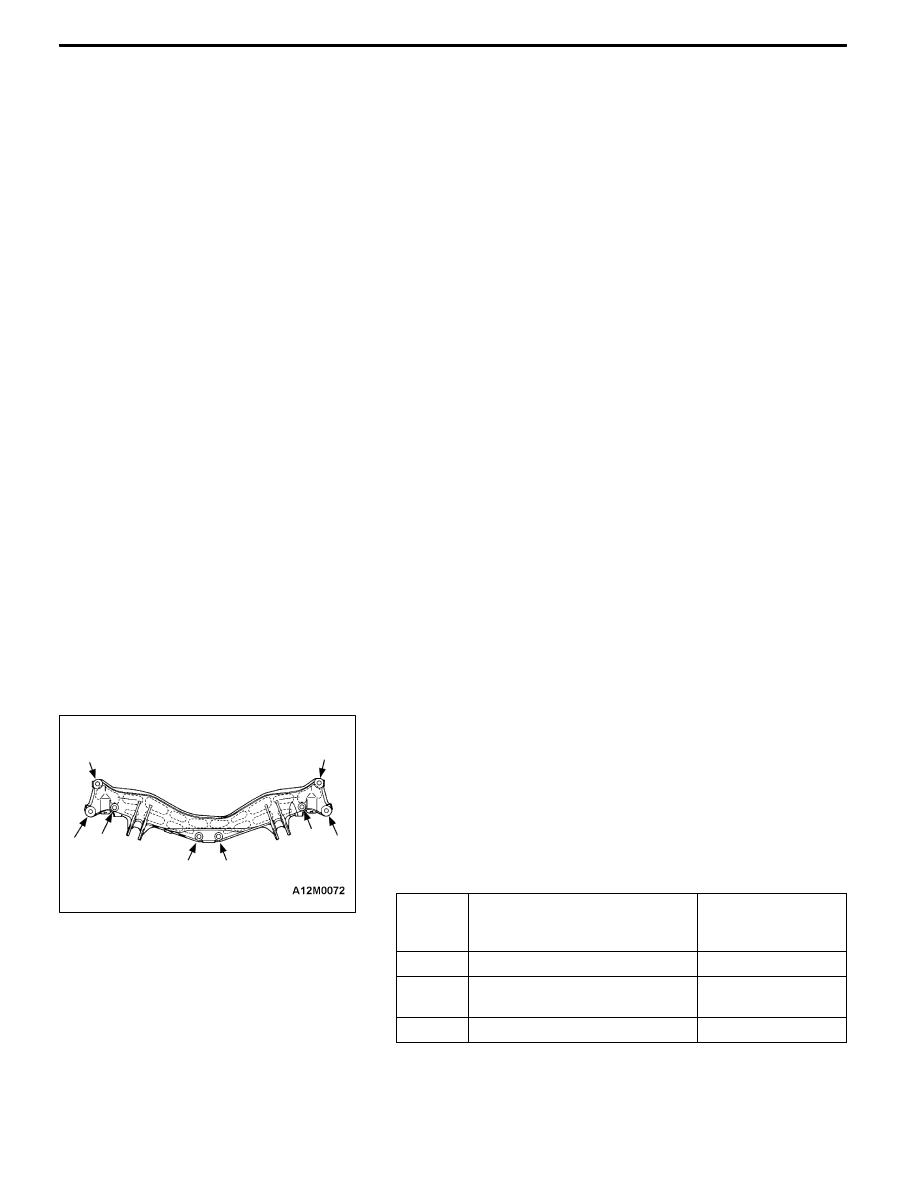

AA CROSSMEMBER MOUNTING BOLT INSTALLING

Tighten the bolt by following the order shown as the

illustration.The sort and size of each bolt is different, so tighten

by following the table below.
Note

In order to keep the installing accuracy and to ease the

installing,the attatchment hall diameter of the cross member

is changed on forward/rearward. So the tightening order of

mounting bolt is stipulated.

No.

Sort of bolt

Size of bolt

(Screw diameter ×

Length) mm

1, 2, 3

Flange bolt (with washer)

12 ×105

4

Bolt (with spring washer and

washer)

12 ×152

5

Flange bolt (with washer)

12 ×70

1

2

3

3

4

4

5

5

REAR SUSPENSION -

Rear Suspension Assembly/Upper Arm Assembly

34-8

"

BA PROPELLER SHAFT CONNECTION

Install the difference career and propeller shaft by alining the

mating mark.
Caution

If there is oil or grease on the thread of the mounting bolt

or nut, they will loosen. So after wiping out oil or grease of

the thread,tighten the mounting bolt.

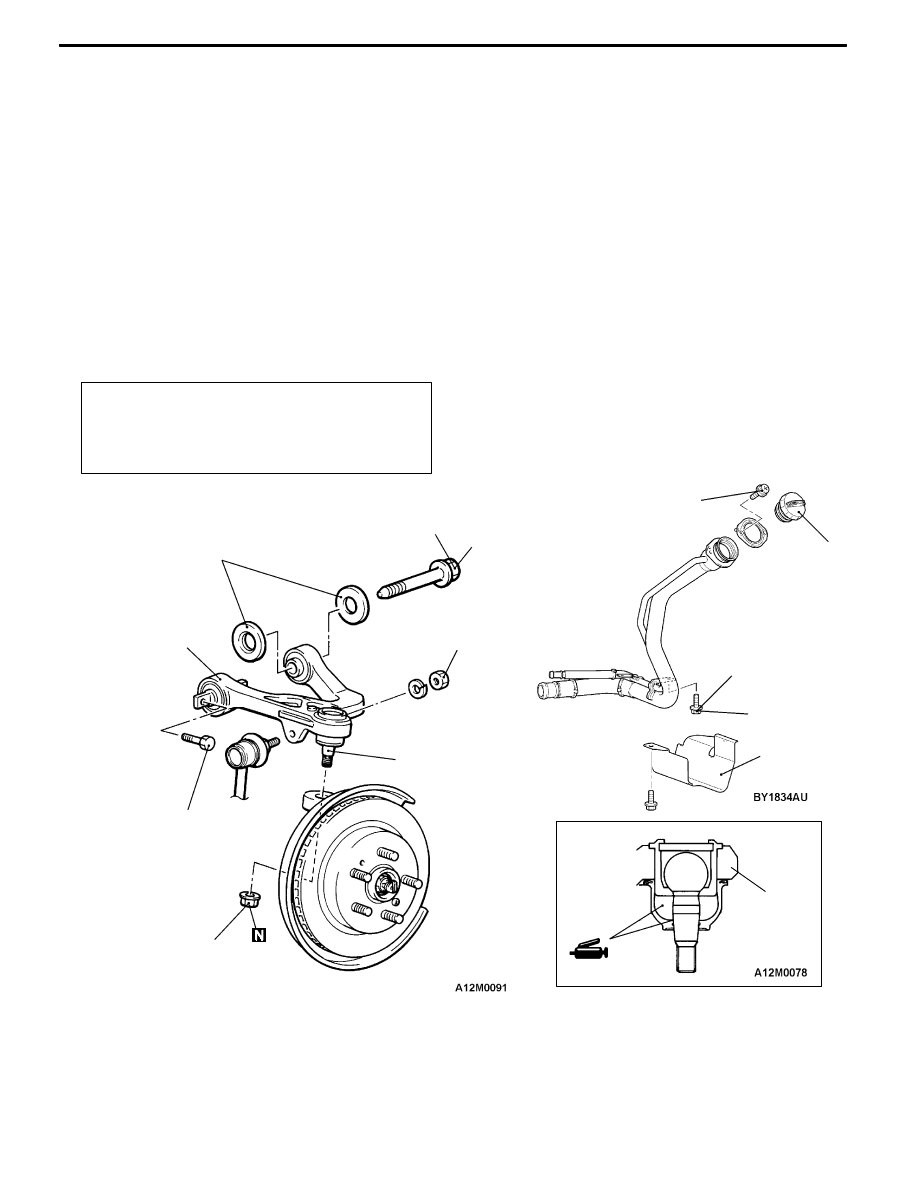

UPPER ARM ASSEMBLY

REMOVAL AND INSTALLATION

Caution

1. If the vehicle is equipped with the Brembo disc brake, during maintenance, take care not to contact

the parts or tools to the caliper, because the paint of caliper will be scratched. And if there is brake

fluid on the caliper, wipe out quickly.

2. *1:To prevent bushings from breakage, the parts indicated by * should be temporarily tightened,

and then fully tightened with the vehicle on the ground in the unladen condition.

Post-installation Operations
D

Press the dust cover with your finger to check that

there are no cracks or damage in the dust cover.

D

Wheel Alignment Check and Adjustment (Refer to

P.34-4.)

4

4

5

6

7

49 ± 5 N·m

39 ± 5 N·m

64 ± 4 N·m*

1

81 ± 6 N·m

2

1

3

24 ± 4 N·m

3

Removal steps

1. Fuel filler cap*

2

2. Protector*

2

3. Bolt*

2

A

A"

4. Upper arm assembly and knuckle con-

nection

5. Upper arm assembly mounting bolt

6. Stopper

7. Upper arm assembly

Note

Install/remove the parts with the mark ”*

2

” when

installing/removing the LH side upper arm assembly.
