REAR AXLE -

Differential Carrier <Vehicles with AYC>

27B-57

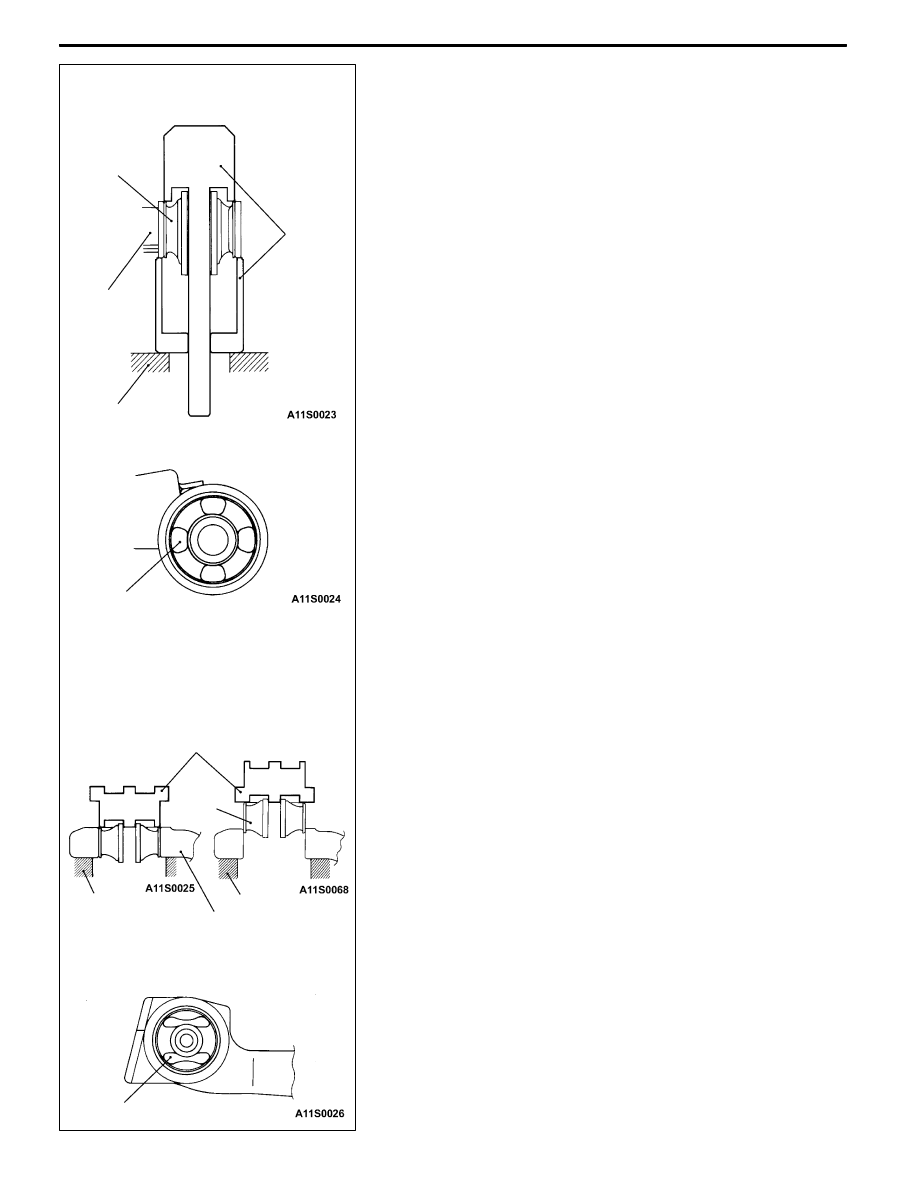

BUSHING REPLACEMENT

1. Remove and press fit the bush with special tool.

2. Press fit th bush so that the hollow of the bush is on

the position shown as the illustration.

3. Press fill the bush until the surface of the outer sleeve

of the bush,differential support member or differential

support arm contact.

<Differential support member>

Removal

Press-fitting

Bush

Hollow

Differential

support

member

<Differential support arm>

Bush

Differential

support arm

Hollow

MB990641

MB991439

Steel block

Steel block

Steel block

REAR AXLE -

Differential Carrier <Vehicles with AYC>

27B-58

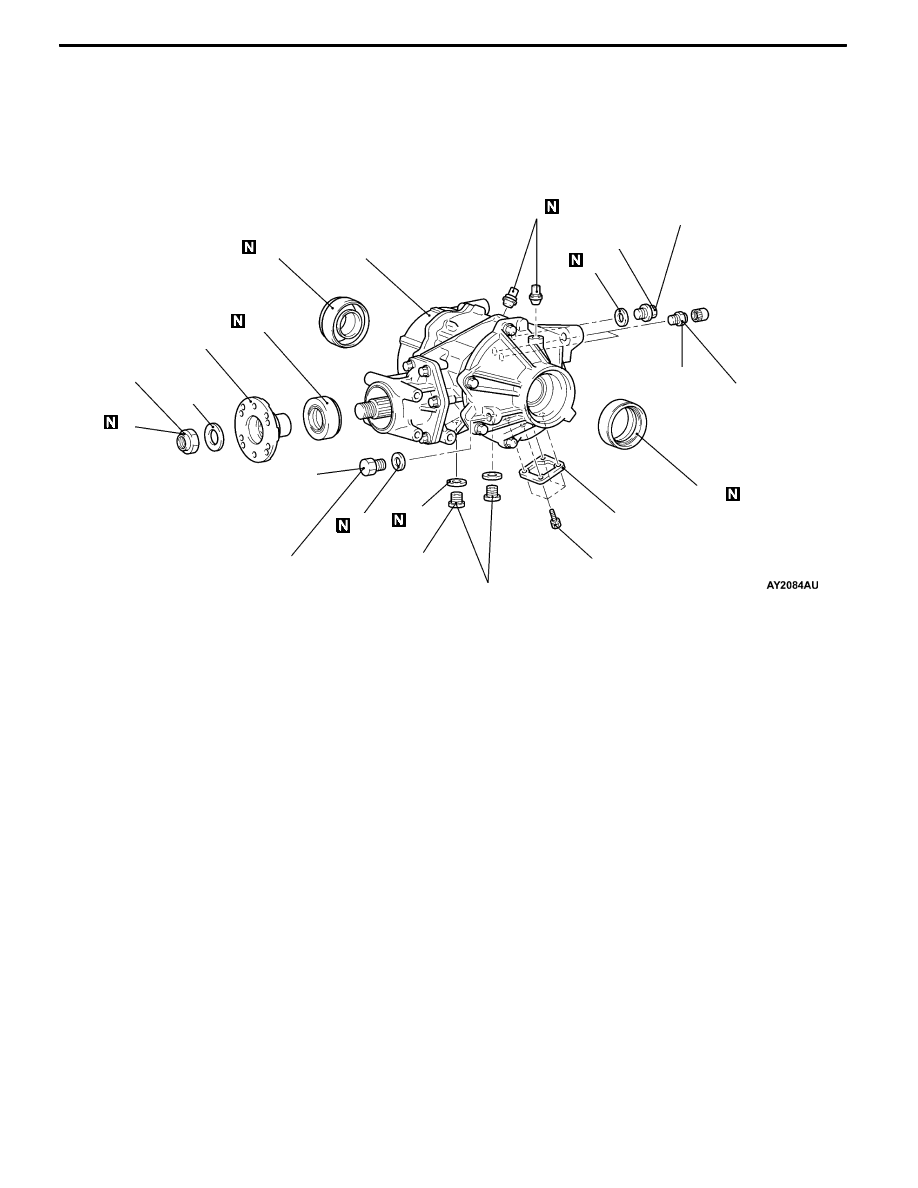

TORQUE TRANSFER DIFFERENTIAL <VEHICLES WITH AYC>
DISASSEMBLY AND REASSEMBLY

Caution

1. The differential carrier assembly is non-maintainable.

2. No foreign matter should be allowed inside and at the joints of the differential carrier assembly.

14

2

6

4

3

5

7

1

9

10

8

3

4

11

13

12

186 ± 29 N m

32 ± 2 N m

49 ± 10 N m

5 ± 1 N m

9 ± 1 N m

49 ± 10 N m

Disassembly steps

1. Drain plug

2. Packing

3. Filler plug

4. Gasket

5. Vent plug

6. Bleeder screw

7. Cover

A

A"

8. Self-locking nut

9. Washer

10. Companion flange

11. Oil seal

"

BA 12. Oil seal

"

AA 13. Oil seal

14. Differential carrier assembly

REAR AXLE -

Differential Carrier <Vehicles with AYC>

27B-59

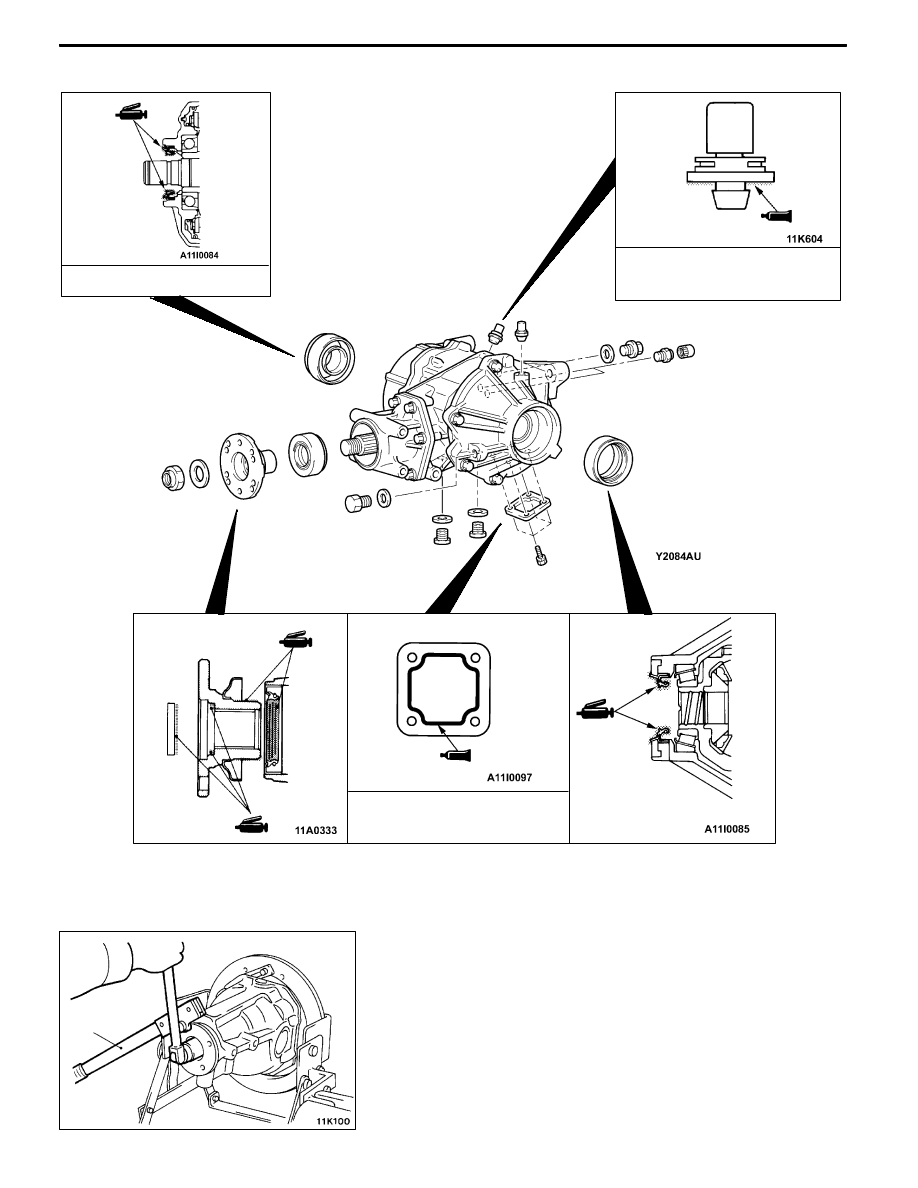

Lubrication and Adhesive Points

Grease: Vaseline

Sealant: 3M ATD Part

No.8661, 8663 or equivalent

Sealant: 3M ATD Part

No.8661, 8663 or equivalent

DISASSEMBLY SERVICE POINT

A

A" SELF-LOCKING NUT REMOVAL

MB990850

REAR AXLE -

Differential Carrier <Vehicles with AYC>

27B-60

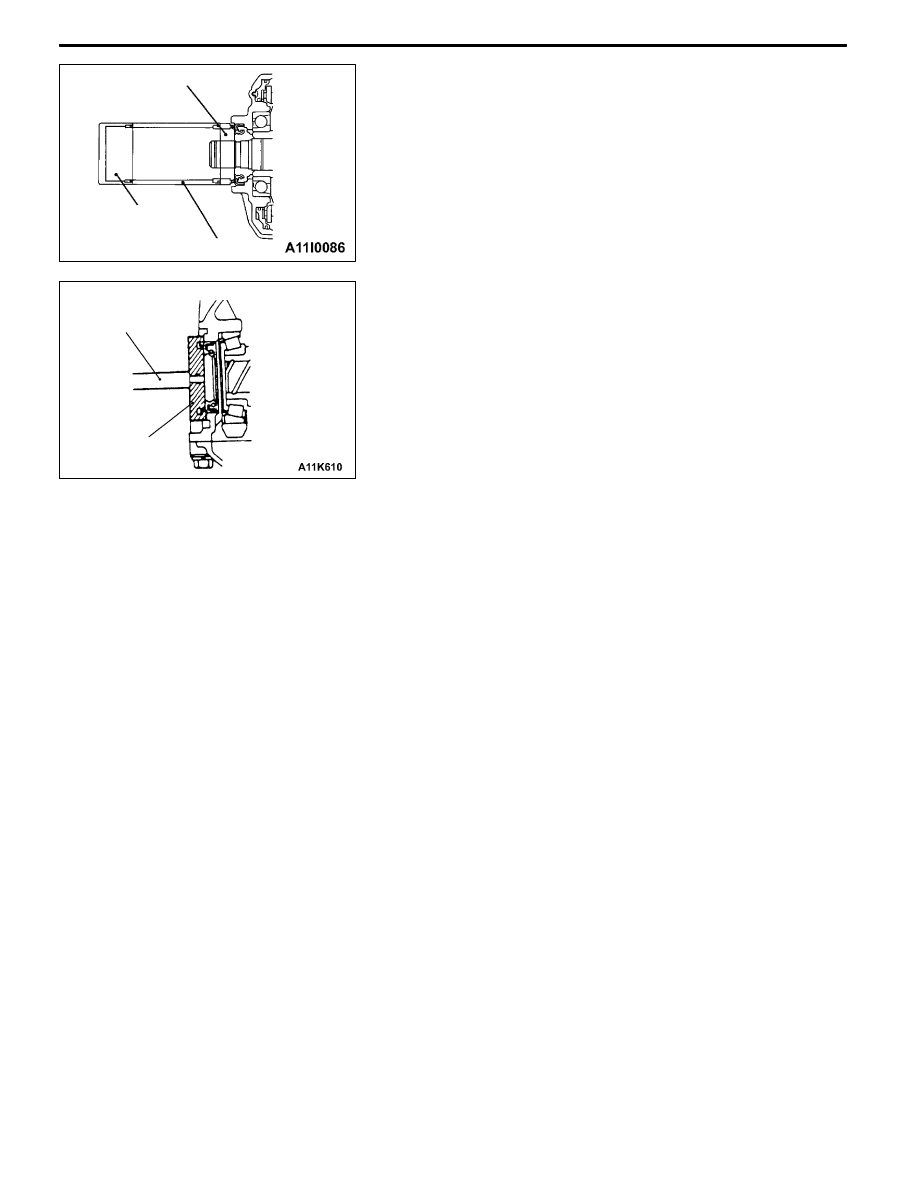

ASSEMBLY SERVICE POINTS

"

AA OIL SEAL PRESS-FITTING

1. Using the special tool, pressfit the oil seal as far as it

will go.

2. Apply the specified grease to the oil seal lip.

Specified grease: Vaseline

"

BA DRIVE PINION REAR BEARING OUTER RACE

PRESS-FITTING

1. Using the special tool, pressfit the oil seal as far as the

oil seal will go.

2. Apply the multipurpose grease to the oil seal lip.

MD998829

MD998812

MD998813

MB990938

MB991115
