MANUAL TRANSMISSION OVERHAUL -

Center Differential

22B-49

A

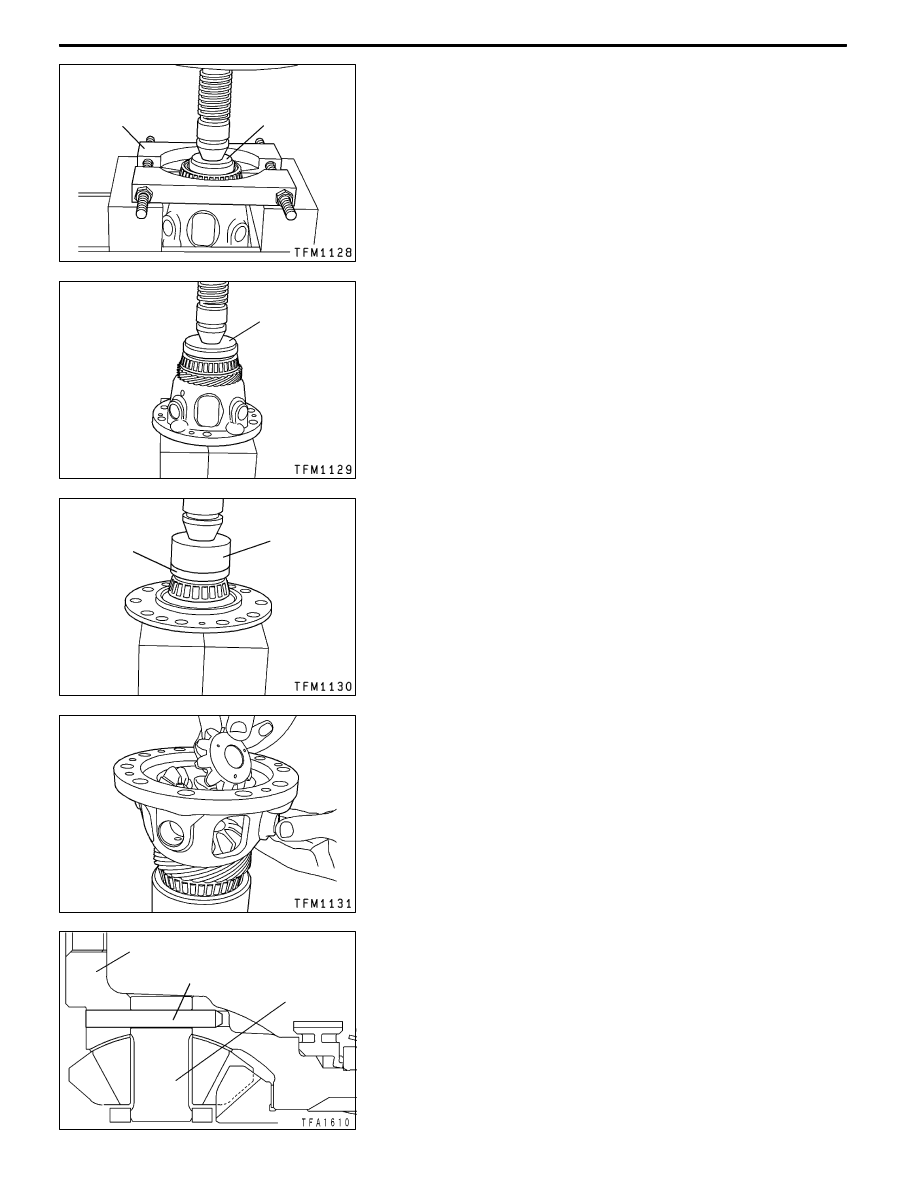

B" TAPER ROLLER BEARING REMOVAL

Using the special tool, remove the taper roller bearing from

the center differential case.

REASSEMBLY SERVICE POINTS

"

AA TAPER ROLLER BEARING INSTALLATION

Using the special tool, install the taper roller bearing onto

the center differential case.

"

BA TAPER ROLLER BEARING INSTALLATION

Using the special tool, install the taper roller bearing onto

the center differential flange.

"

CA SPACER/SIDE GEAR/WASHER/PINION/PINION

SHAFT HOLDER/PINION SHAFT/LOCK

PIN/FRONT OUTPUT SHAFT/SNAP RING/CENTER

DIFFERENTIAL FLANGE INSTALLATION

(1) After assembling the spacer onto the side gear, install

the side gear into the center differential case.
NOTE

When installing a new side gear, assemble a medium

thickness (0.8 or 0.9 mm) spacer.

(2) Align the washer on the back of the pinion. Engage the

four pieces onto the side gear simultaneously, and rotate

to install at the specified position. Then, install the pinion

shaft holder.

(3) Insert the pinion shaft into the differential case.

(4) Install the lock pin in the direction shown in the illustration.

MD998917

MB990932

MB990937

MD998823

MD998812

Differential case

Lock pin

Pinion shaft

MANUAL TRANSMISSION OVERHAUL -

Center Differential

22B-50

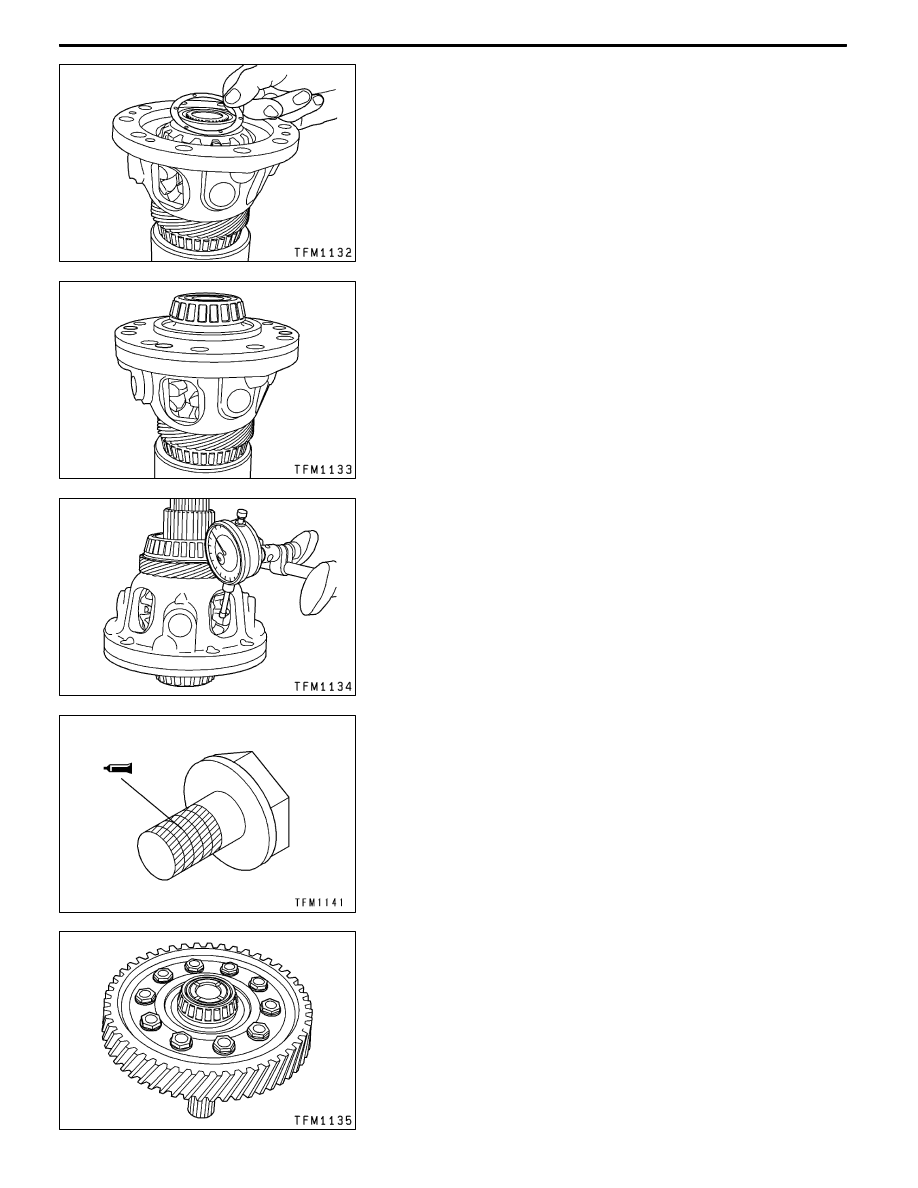

(5) Install the front output shaft onto the side gear, and install

the snap ring.

(6) After assembling the side gear into the center differential

case, install the spacer onto the side gear.

(7) Match the alignment marks, install the center differential

flange, and temporarily fix the machine screw.

(8) Measure the backlash between the side gear and pinion.

Standard value: 0.025 - 0.150 mm

(9) If the backlash is not within the standard value, select

a spacer, and measure the backlash again.
NOTE

Adjust so that the backlash on both sides is even.

"

DA CENTER DIFFERENTIAL DRIVE GEAR

INSTALLATION

(1) Confirm that rust-proofing oil is applied, and then apply

sealant on all of the bolt threads.
Sealant

Specified sealant:

3M STUD Locking No.4170 or equivalent

(2) Tighten with the specified torque following the order shown

in the illustration.

MANUAL TRANSMISSION OVERHAUL -

Transfer

22B-51

TRANSFER

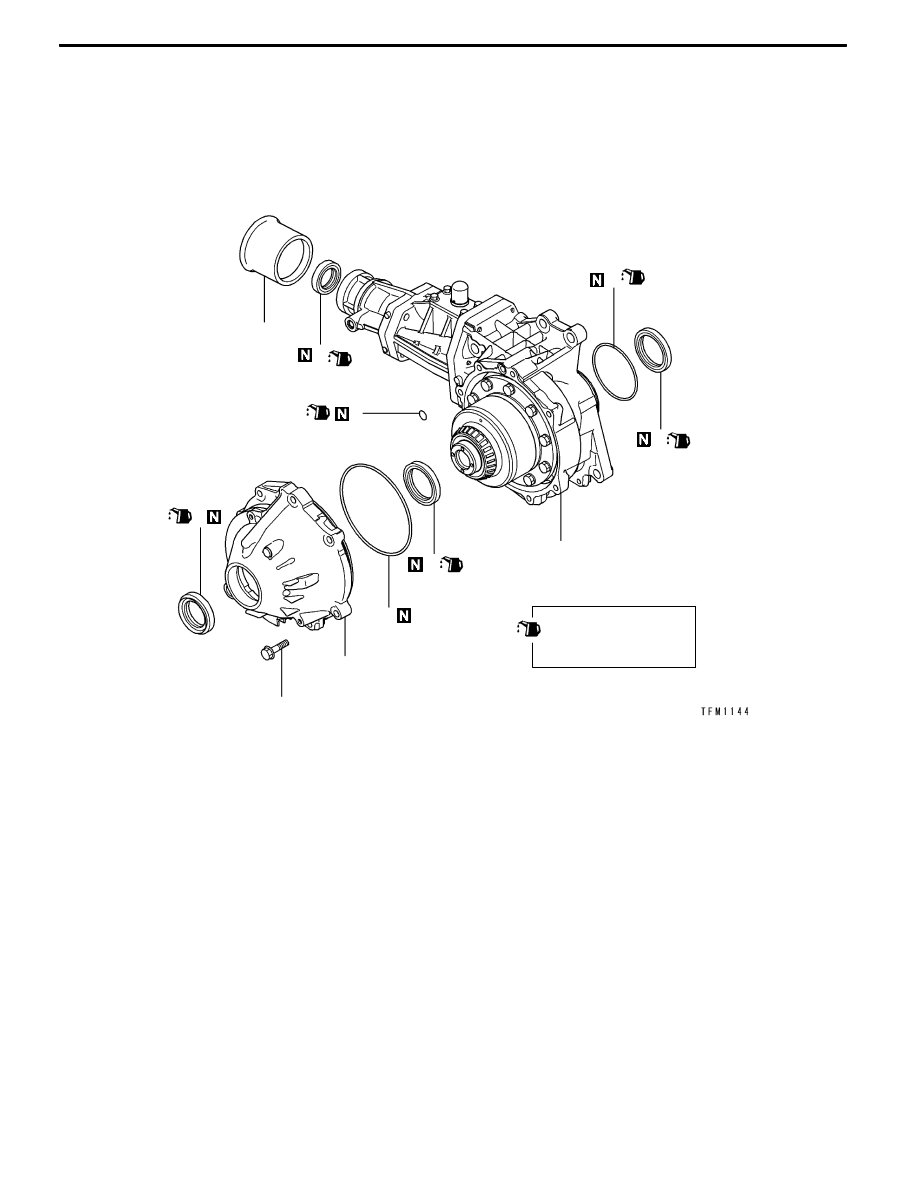

DISASSEMBLY AND REASSEMBLY

Apply gear oil on

all sliding sections

before installing.

10

7

8

6

5

3

4

1

2

9

23 ± 3 N•m

Disassembly steps

1. Dust seal guard

"

EA 2. Oil seal

"

DA 3. Oil seal

"

AA 4. O-ring

"

AA 5. O-ring

"

CA 6. Oil seal

"

BA 7. Oil seal

"

AA 8. O-ring

9. Transfer cover

10. Transfer

MANUAL TRANSMISSION OVERHAUL -

Transfer

22B-52

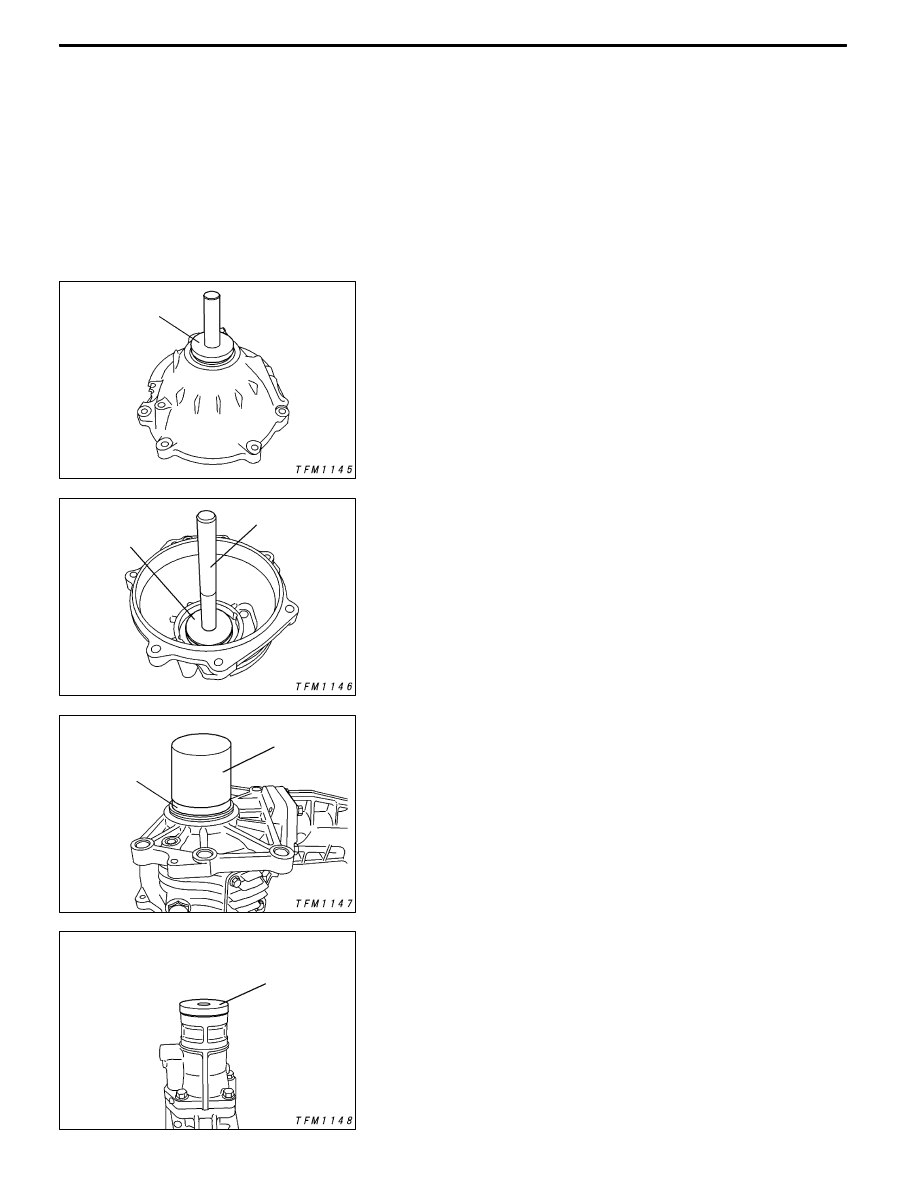

REASSEMBLY SERVICE POINTS

"

AA O-RING INSTALLATION

Apply hypoid gear oil on the O-ring.
Hypoid gear oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN SUPER” hypo-

id gear oil (GL-5) or equivalent

"

BA OIL SEAL INSTALLATION

Apply hypoid gear oil on the lip section of the oil seal, and

install using the special tool.
Hypoid gear oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN SUPER” hypo-

id gear oil (GL-5) or equivalent

"

CA OIL SEAL INSTALLATION

Apply hypoid gear oil on the lip section of the oil seal, and

install using the special tool.
Hypoid gear oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN SUPER” hypo-

id gear oil (GL-5) or equivalent

"

DA OIL SEAL INSTALLATION

Apply hypoid gear oil on the lip section of the oil seal, and

install using the special tool.
Hypoid gear oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN SUPER” hypo-

id gear oil (GL-5) or equivalent

"

EA OIL SEAL INSTALLATION

Apply hypoid gear oil on the lip section of the oil seal, and

install using the special tool.
Hypoid gear oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN SUPER” hypo-

id gear oil (GL-5) or equivalent

MD998800

MB990937

MB990938

MB990887

MB990891

MB990936
