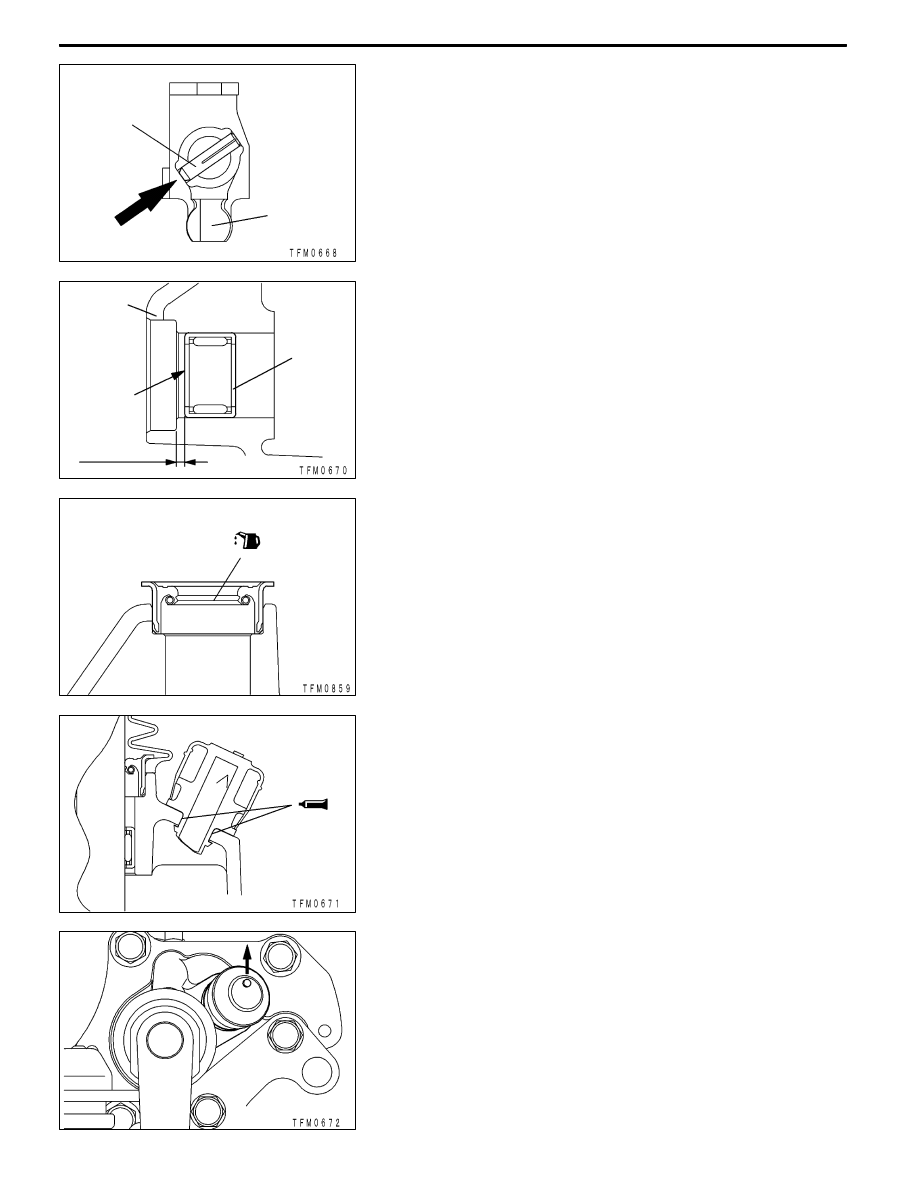

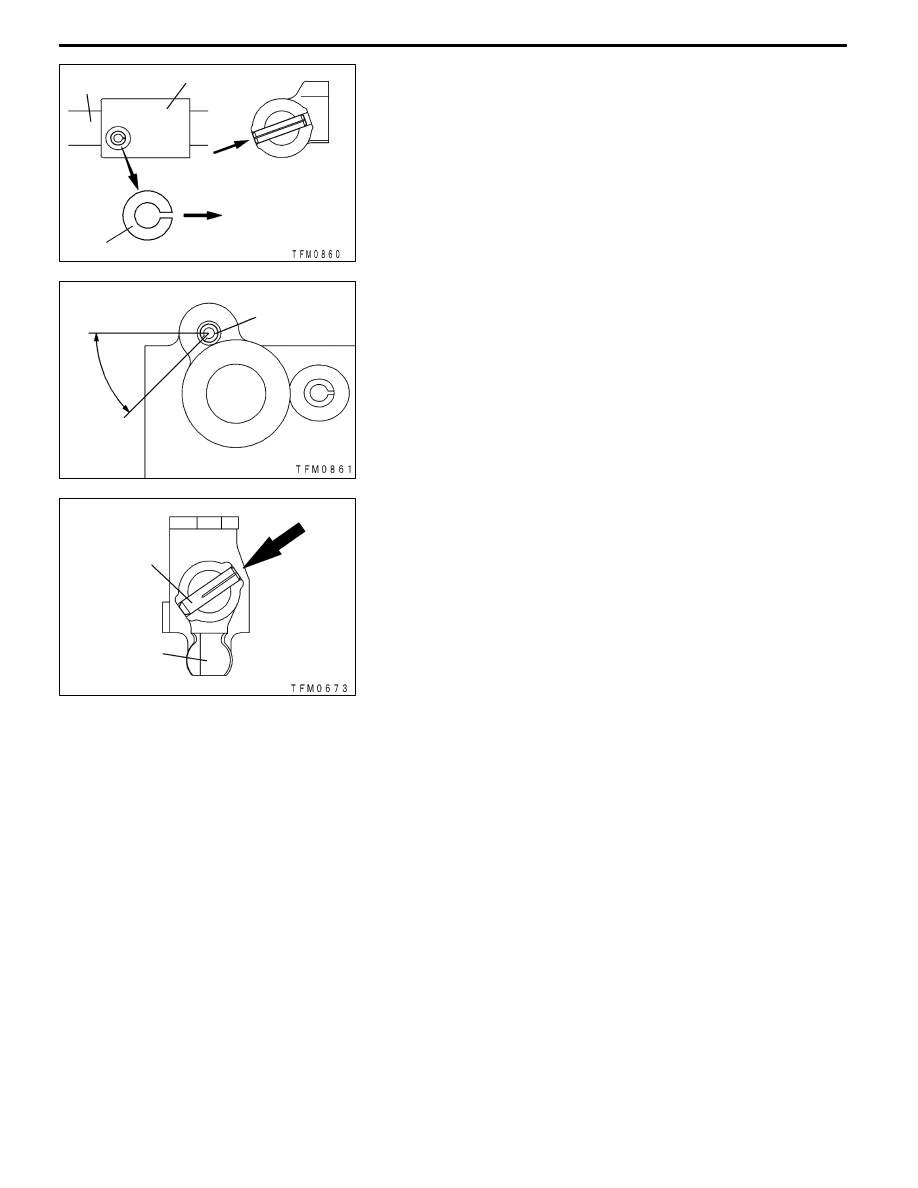

MANUAL TRANSMISSION OVERHAUL -

Control Housing

22B-41

DISASSEMBLY SERVICE POINT

A

A" LOCK PIN REMOVAL

Tap out the lock pin from the direction shown in the illustration.

REASSEMBLY SERVICE POINTS

"

AA NEEDLE BEARING INSTALLATION

Press the needle bearing into the dimensions shown in the

illustration so that the type stamp side faces the indicated

direction.

"

BA OIL SEAL INSTALLATION

Apply transmission oil on the oil seal lip section.
Transmission oil

Specified oil:

MITSUBISHI genuine “DIA-QUEEN” multi gear oil

<75W/85W> or equivalent

"

CA AIR BREATHER INSTALLATION

(1) Apply sealant on the periphery of the insertion section.

Sealant

Specified sealant:

3M SUPER WEATHERSTRIP No.8001 or

equivalent

(2) Install so that the protrusion faces the direction shown

in the illustration.

Lock pin

Control

finger

Control

housing

Needle

bearing

2 mm

Type

stamp

side

MANUAL TRANSMISSION OVERHAUL -

Control Housing

22B-42

"

DA SPRING PIN INSTALLATION

Install the spring pin onto the stopper body from the direction

shown in the illustration.

"

EA SPRING PIN INSTALLATION

Install the spring pin onto the stopper body.

"

FA LOCK PIN INSTALLATION

Tap the lock pin into the control finger from the direction

shown in the illustration.

Control shaft

Stopper body

Installation

direction

Slit

Spring

pin

Spring pin

45_

Lock pin

Control finger

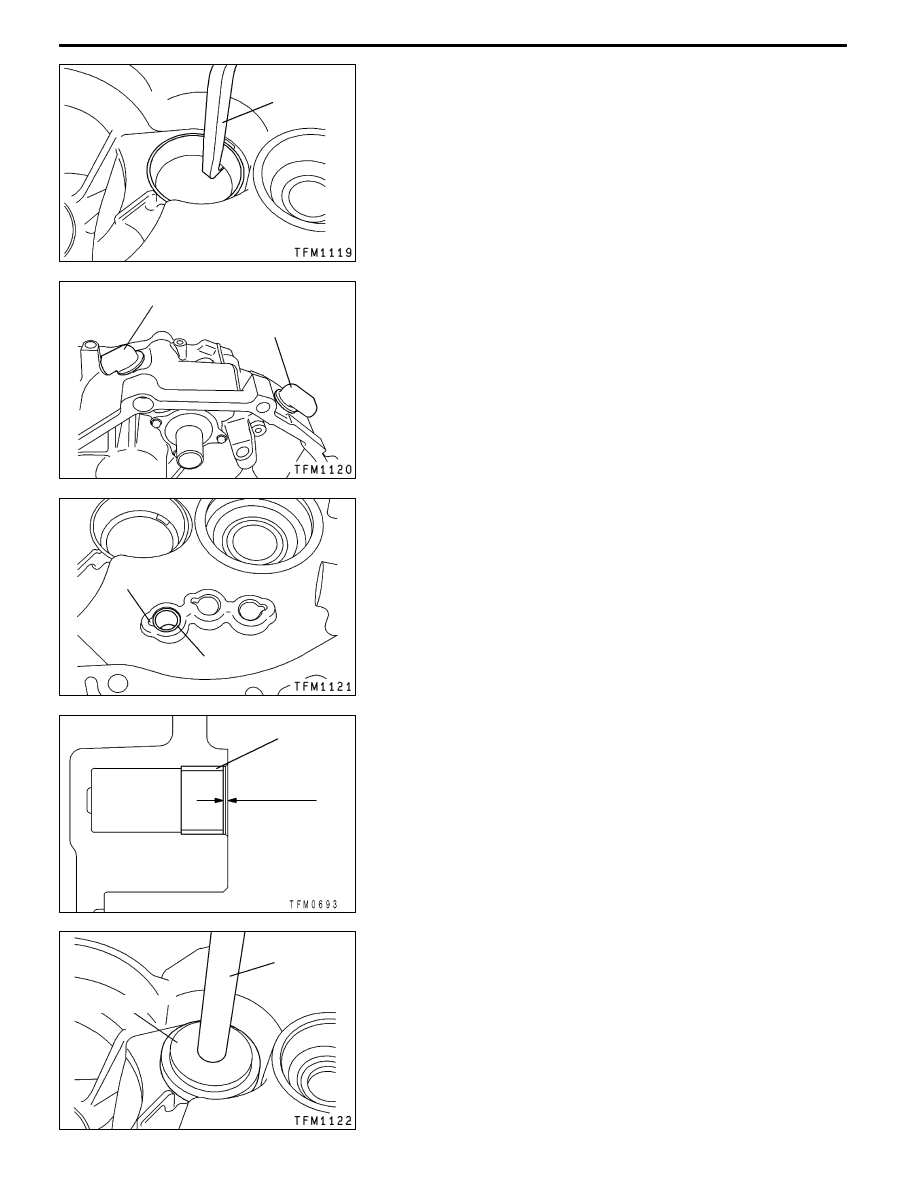

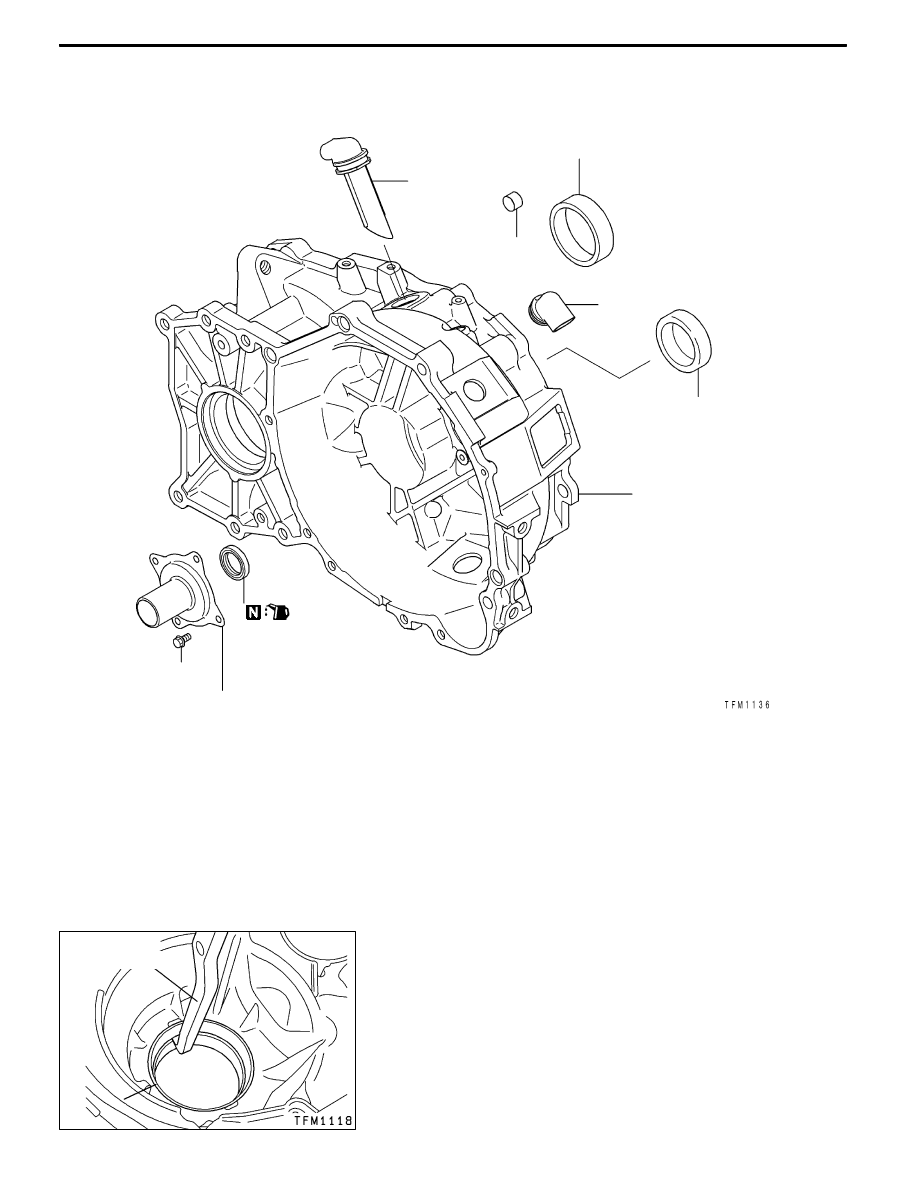

MANUAL TRANSMISSION OVERHAUL -

Clutch Housing

22B-43

CLUTCH HOUSING

DISASSEMBLY AND REASSEMBLY

7

5*

3

6

4

2

1

8

9.8 ± 2 N•m

Disassembly steps

1. Clutch release bearing retainer

"

EA 2. Oil seal

A

A" "DA 3. Outer race

A

B" "CA 4. Outer race

"

BA 5. Bush*

"

AA 6. Cover A

"

AA 7. Cover B

8. Clutch housing

NOTE

*: Refer to the installation procedures only when replacing the clutch housing.

DISASSEMBLY SERVICE POINTS

A

A" OUTER RACE REMOVAL

Using the special tool, remove the outer race from the clutch

housing.

MD999566

MANUAL TRANSMISSION OVERHAUL -

Clutch Housing

22B-44

A

B" OUTER RACE REMOVAL

Using the special tool, remove the outer race from the clutch

housing.

REASSEMBLY SERVICE POINTS

"

AA COVER A/COVER B INSTALLATION

Install each cover onto the clutch housing in the direction

shown in the illustration.

"

BA BUSH INSTALLATION

Press the bush into the clutch housing to the position shown

in the illustration. Make sure that the split face of the bush

does not cover the air bleeding groove on the housing.

"

CA OUTER RACE INSTALLATION

Using the special tool, install the outer race onto the clutch

housing.

MD999566

Cover A

Cover B

Air bleeding groove

Bush

Bush

1 mm

MB990938

MB990935
