MANUAL TRANSMISSION OVERHAUL -

Reverse Idler Gear

22B-37

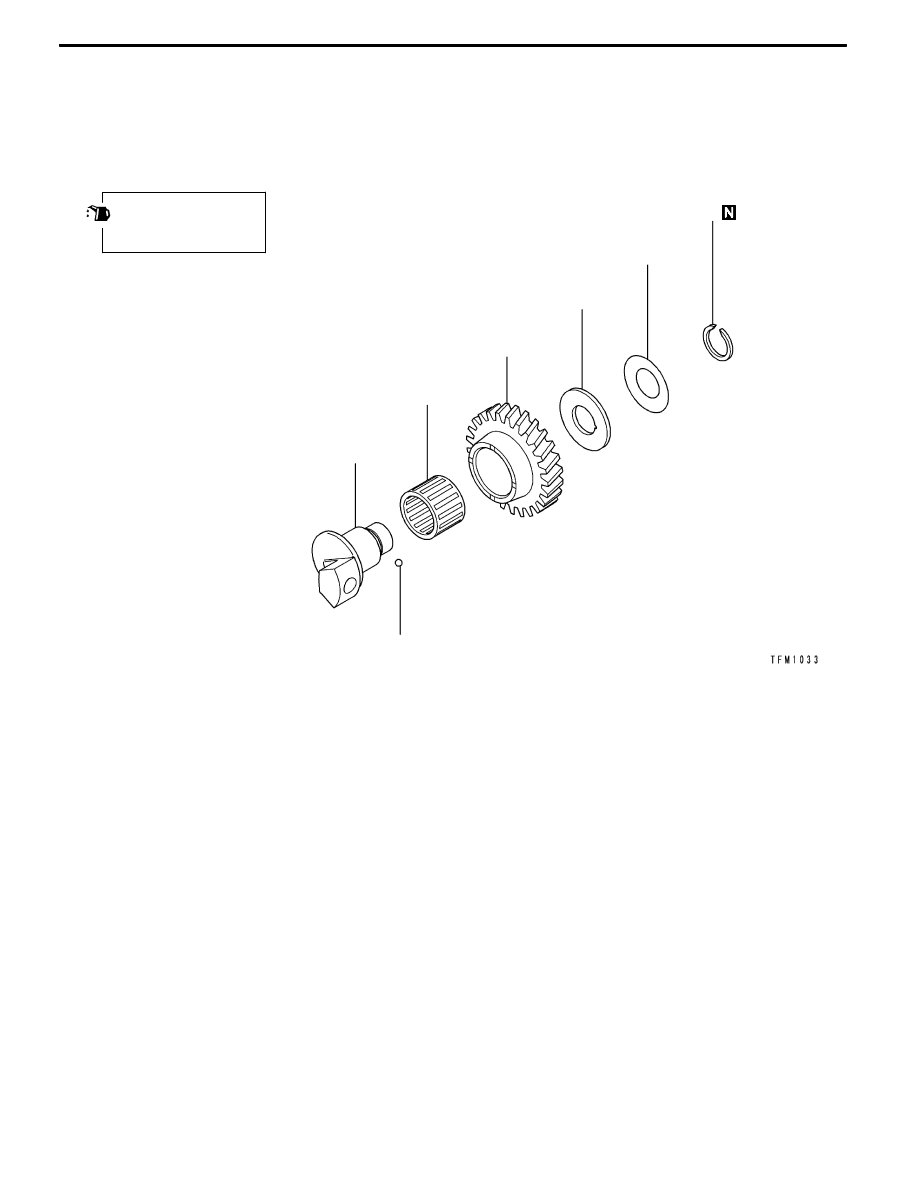

REVERSE IDLER GEAR

DISASSEMBLY AND REASSEMBLY

Apply gear oil on

all sliding sections

before installing.

7

6

5

3

4

1

2

Disassembly steps

1. Snap ring

2. Cone spring

3. Thrust washer

4. Steel ball

5. Reverse idler gear

6. Needle roller bearing

7. Reverse idler gear shaft

INSPECTION

NEEDLE ROLLER BEARING
(1) When the needle bearing is assembled with the shaft

and gear and rotated, the needle bearing must rotate

smoothly without play or abnormal noise.

(2) The holder must not be deformed.

MANUAL TRANSMISSION OVERHAUL -

Speedometer Gear

22B-38

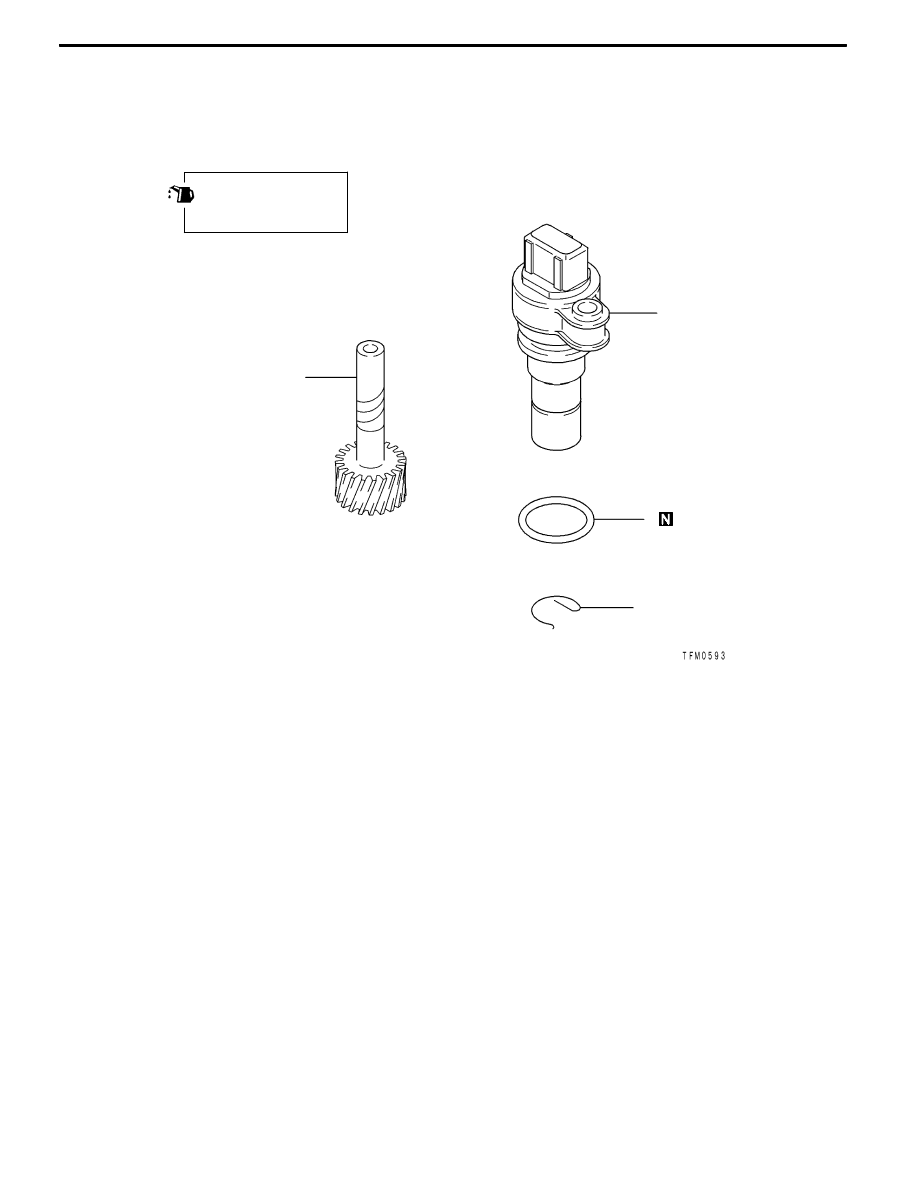

SPEEDOMETER GEAR

DISASSEMBLY AND REASSEMBLY

Apply gear oil on

all sliding sections

before installing.

3

4

2

1

Disassembly steps

1. e-clip

2. Speedometer driven gear

3. O-ring

4. Sleeve

MANUAL TRANSMISSION OVERHAUL -

Select Lever

22B-39

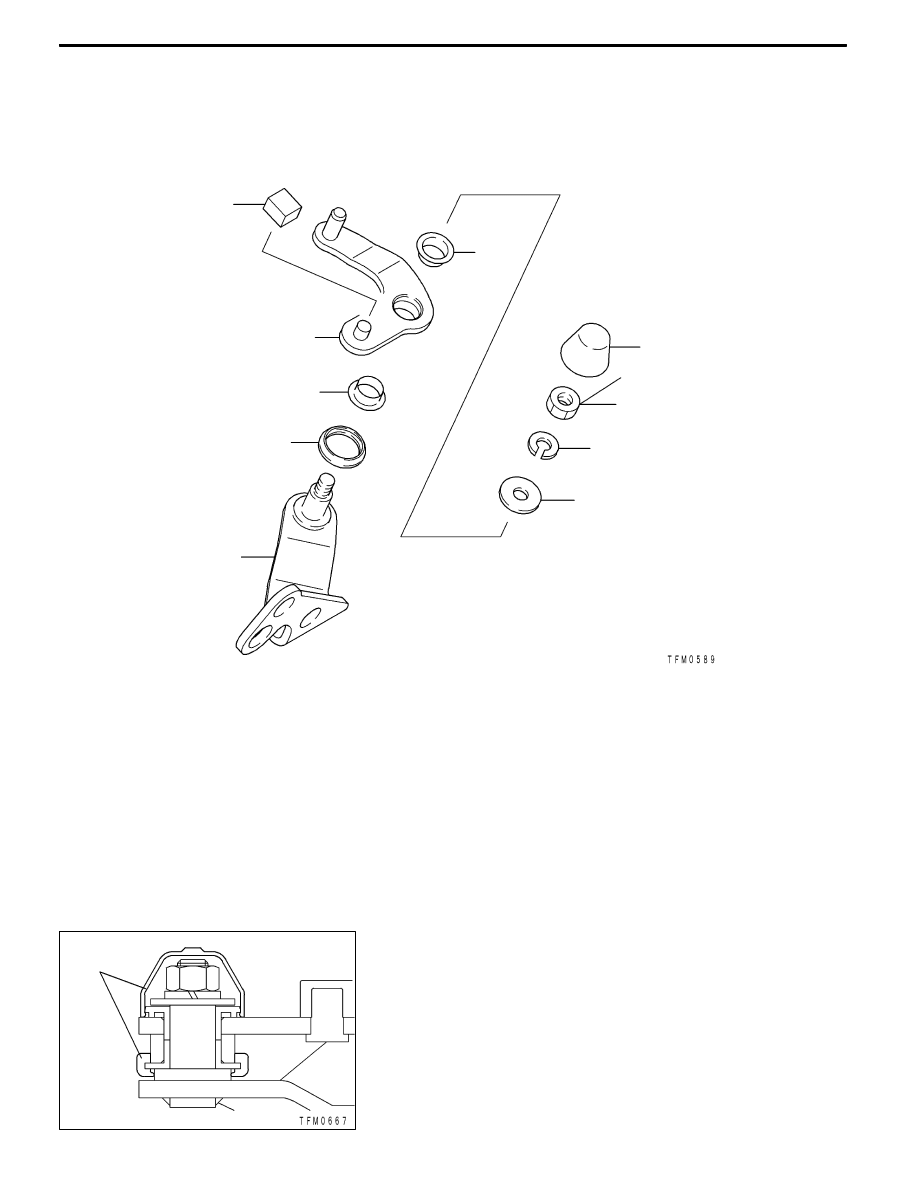

SELECT LEVER

DISASSEMBLY AND REASSEMBLY

3

4

6

1

5

2

7

8

9

10

11 ± 1 N•m

Disassembly steps

"

AA 1. Dust cover

2. Nut

3. Spring washer

4. Plane washer

5. Select lever bush

6. Select lever shoe

7. Select lever

8. Select lever bush

"

AA 9. Dust cover

10. Select lever shaft

REASSEMBLY SERVICE POINT

"

AA DUST COVER INSTALLATION

Install the dust cover onto the select lever.

Dust

cover

MANUAL TRANSMISSION OVERHAUL -

Control Housing

22B-40

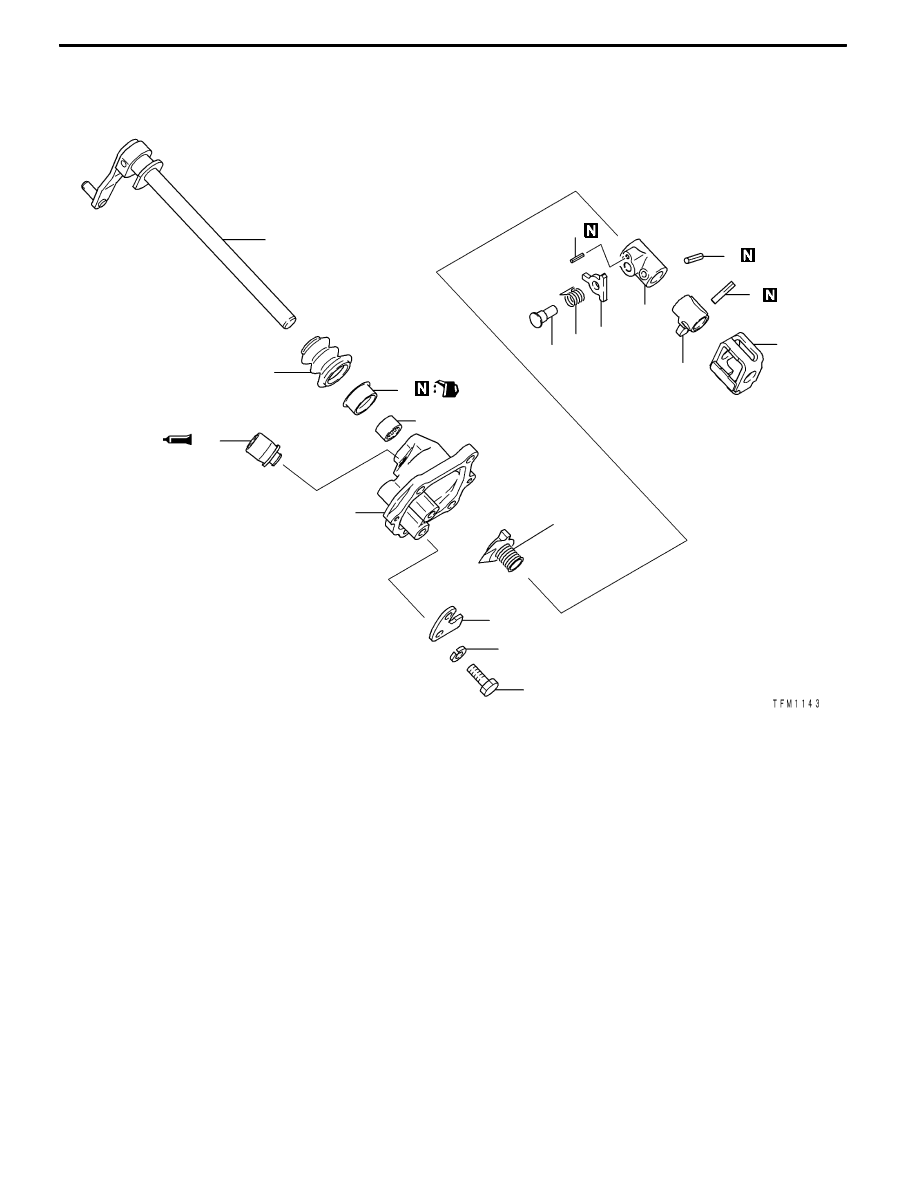

CONTROL HOUSING

DISASSEMBLY AND REASSEMBLY

16

10

7

11

8

9

6

5

3

4

1

2

17

12

13

15

14

18

18 ± 3 N•m

Disassembly steps

A

A" "FA 1. Lock pin

2. Interlock plate

3. Control finger

4. Pin

5. Return spring

6. Stopper plate

"

EA 7. Spring pin

"

DA 8. Spring pin

9. Stopper body

10. Neutral return spring

11. Control shaft

"

CA 12. Air breather

13. Control shaft boot

"

BA 14. Oil seal

"

AA 15. Needle bearing

16. Spring washer

17. Stopper bracket

18. Control housing
