INTAKE AND EXHAUST -

Intake Manifold

INTAKE AND EXHAUST -

Intake Manifold

15-17

28

23

25

26

27

19

20

22

21

23

24

30

23

29

20 ± 2 N·m

20 ± 2 N·m

5.0 ± 1.0 N·m

20 ± 2 N·m

9.0 ± 1.0 N·m

22 ± 4 N·m

20 ± 2 N·m

36 ± 6 N·m

9.0 ± 1.0 N·m

31 ± 3 N·m

9.0 ± 1.0 N·m

11 ± 1 N·m

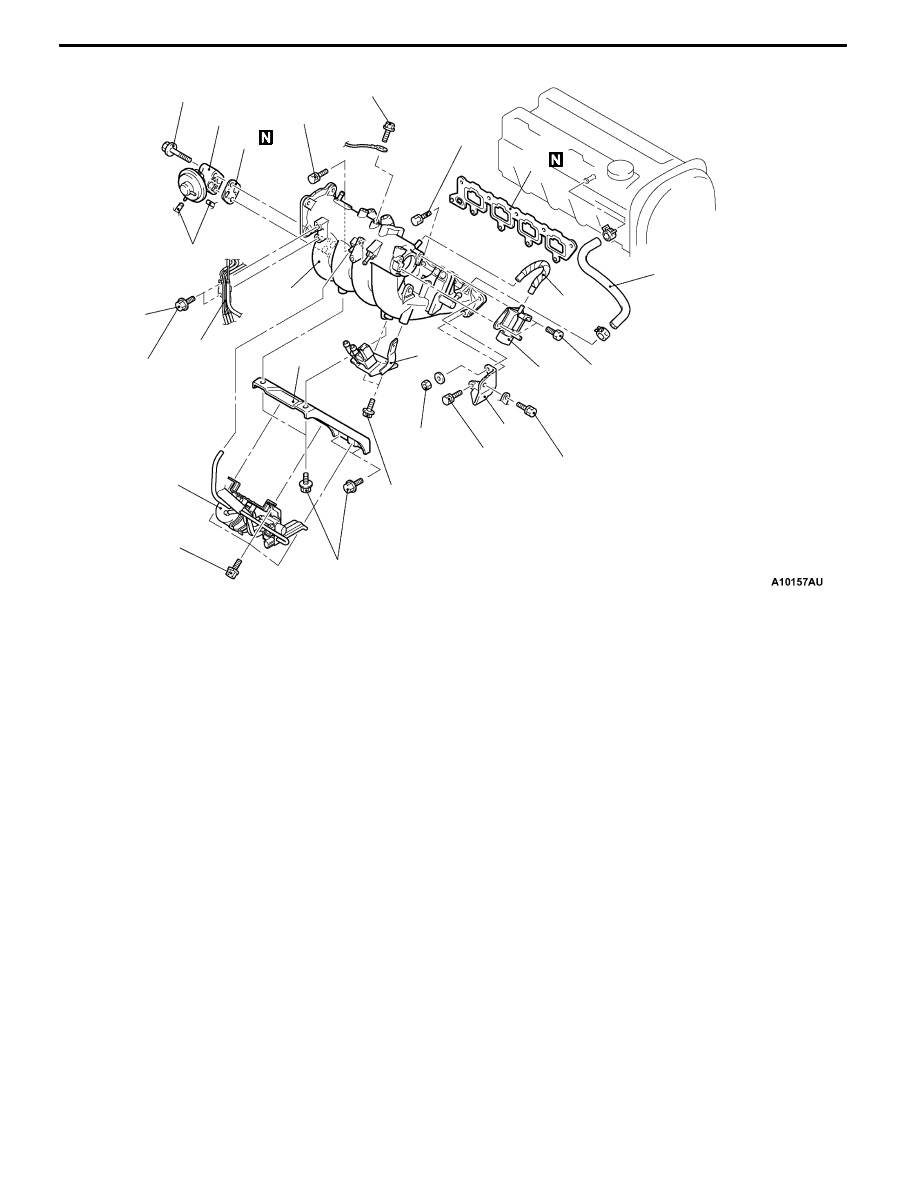

19. Vacuum hose

20. Fuel pressure solenoid valve

21. PCV hose

D

Alternator (Refer to GROUP 16.)

22. Vacuum hose and Vacuum pipe

assembly connecting bolt

23. Vacuum tank, EGR solenoid valve,

Secondary air control solenoid

valve, Vacuum hose assembly

24. Intake manifold stay

25. EGR valve

26. EGR gasket

27. Alternator brace stay

28. Intake manifold

29. Intake manifold gasket

30. Purge control solenoid valve

assembly

REMOVAL SERVICE POINTS

A

A" DELIVERY PIPE, INJECTOR AND FUEL

PRESSURE REGULATOR ASSEMBLY REMOVAL

The delivery pipe must be removed with the injector and

fuel pressure regulator attached.
Caution

Take care not to drop delivery pipe, injector, or fuel

pressure regulator assembly when removing those parts.

INTAKE AND EXHAUST -

Intake Manifold

15-18

INSTALLATION SERVICE POINTS

"

AA FUEL HIGH-PRESSURE HOSE CONNECTION

1. Apply a drop of new engine oil to the O-ring.

Caution

Be sure not to let engine oil enter the delivery pipe.

2. While turning the injector, high-pressure fuel hose and

fuel pressure regulator to the right and left, install the

delivery pipe, while being careful not to damage the O-ring.

After installing, check that the hose turns smoothly.

3. If it does not turn smoothly, the O-ring may be trapped,

remove the injector, high-pressure fuel hose or fuel

pressure regulator and then re-insert it into the delivery

pipe and check once again.

4. Tighten the high-pressure fuel hose to the specified torque.

Tightening torque: 5.0 ± 1.0 N⋅m

INSPECTION

Check the following points; replace the part if a problem is

found.
INTAKE MANIFOLD CHECK
1. Check for damage or cracking of any part.

2. Check for obstruction of the negative pressure (vacuum)

outlet port, and for obstruction of the water passage or

gas passage.

3. Using a straight edge and thickness gauge, check for

distortion of the cylinder head installation surface.
Standard value: 0.15 mm

Limit: 0.20 mm

INTAKE AND EXHAUST -

Exhaust Manifold

15-19

EXHAUST MANIFOLD

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation
D

Under Cover Removal and Installation

(Refer to GROUP 51 - Front bumper.)

D

Radiator Removal and Installation

(Refer to GROUP 14.)

D

Air Intake Hose Removal and Installation

(Refer to P.15-8.)

D

Air Pipe A, Air Pipe C, Air Hose D, Air Pipe B Removal

and Installation (Refer to P.15-9.)

D

Crossmember Bar Removal and Installation (Refer

to GROUP 32 - Engine Roll Stopper, Centermember.)

D

Front Exhaust Pipe Removal and Installation

(Refer to P.15-26.)

13

1

2

3

6

5

8

9

11

19

21

22

14 ± 1 N·m

4

7

11

12

15

16

17

18

20

10

10

14

14 ± 1 N·m

14 ± 1 N·m

29 ± 3 N·m

59 ± 5 N·m

49 ± 5 N·m

44 ± 5 N·m

59 ± 5 N·m

35 ± 6 N·m

44 ± 5 N·m

14 ± 1 N·m

9.0 ± 1.0 N·m

30 ± 3 N·m

30 ± 3 N·m

10 ± 1 N·m

42 ± 7 N·m

10 ± 1 N·m

10 ± 1 N·m

17 ± 2 N·m

31 ± 2 N·m

49 ± 5 N·m

42 ± 7 N·m

19 ± 1 N·m

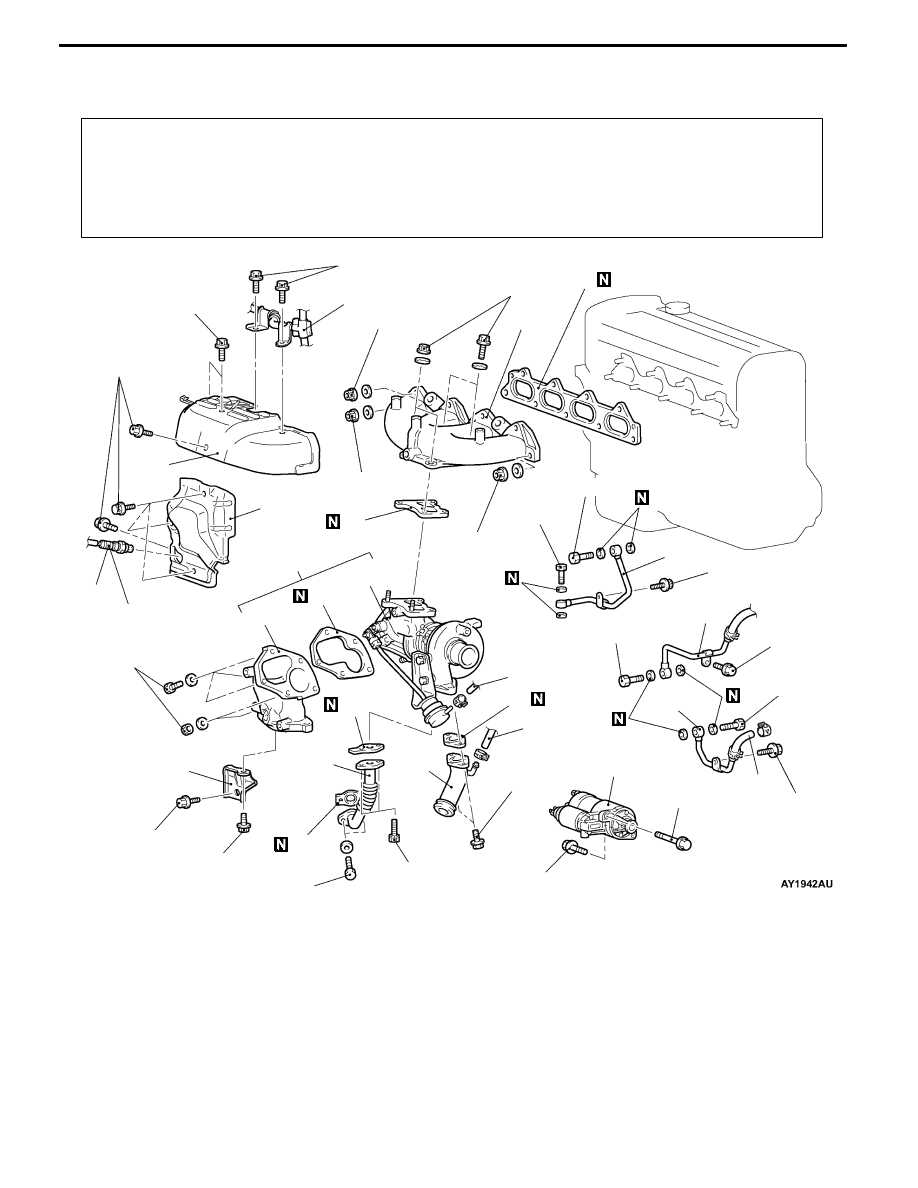

Removal steps

1. Exhaust manifold heat protector

2. Air pipe assembly

A

A"

3. Oxygen sensor

4. Turbocharger heat protector

5. Turbocharger water feed pipe

assembly connection

6. Turbocharger water return hose

connection

A

B"

7. Oil feed pipe

8. Starter Motor

9. Oil return pipe

"

CA 10. Oil return pipe gasket

11. Vacuum hose connection

12. Air outlet fitting

"

BA 13. Air outlet fitting gasket

14. Exhaust fitting bracket

"

AA 15. Turbocharger assembly

16. Turbocharger

17. Exhaust fitting gasket

18. Exhaust fitting

19. Turbocharger gasket

20. Turbocharger water return pipe

assembly connection

21. Exhaust manifold

22. Exhaust manifold gasket

INTAKE AND EXHAUST -

Exhaust Manifold

INTAKE AND EXHAUST -

Exhaust Manifold

15-20

REMOVAL SERVICE POINT

A

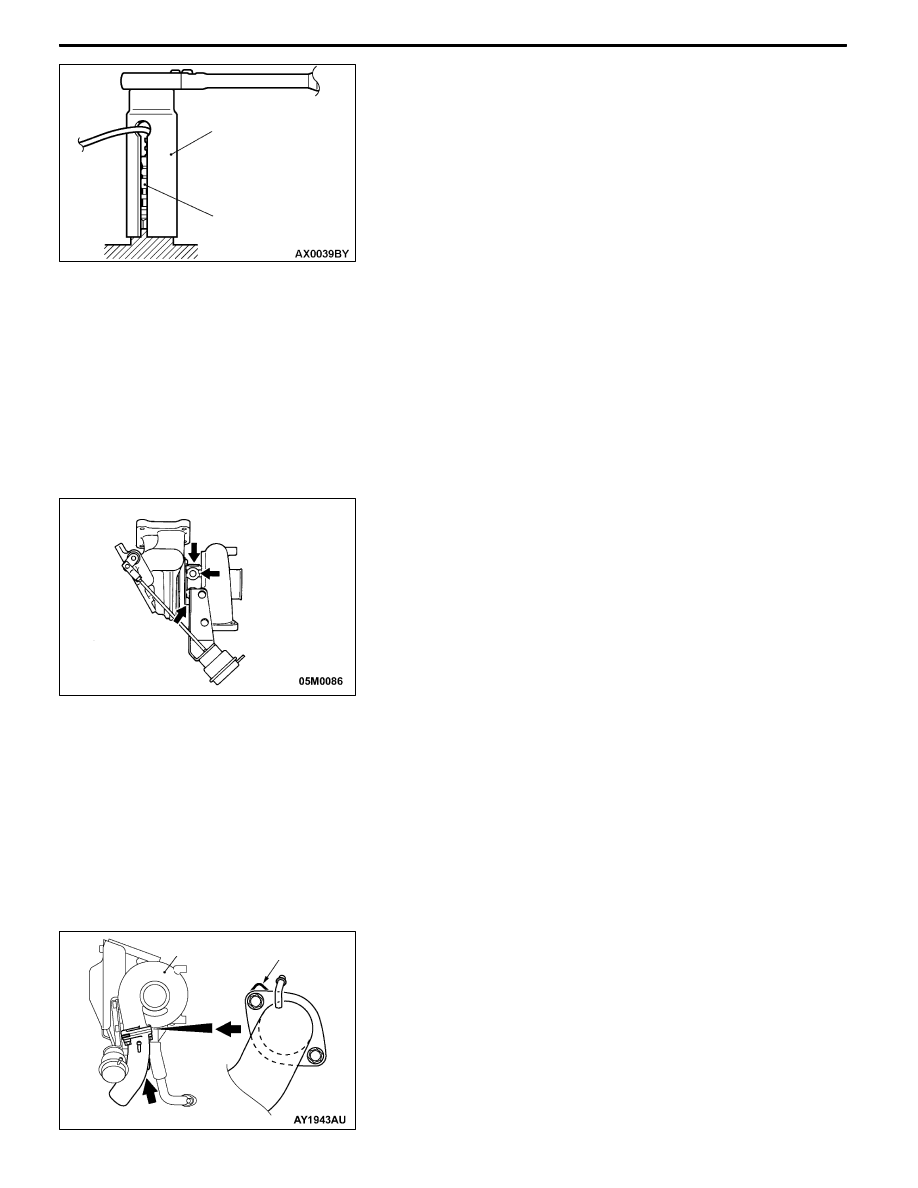

A" OXYGEN SENSOR REMOVAL

Use special tool to remove the oxygen sensor.

A

B" OIL FEED PIPE REMOVAL

Take care not to let foreign objects get into the oil passage

hole of the turbocharger after the oil feed pipe is removed.

INSTALLATION SERVICE POINT

"

AA TURBOCHARGER INSTALLATION

1. Clean the oil feed pipe, oil return pipe, water pipe fitting,

the inside of eye bolt, and individual pipe for clogs.

2. Clean or blow the air if carbon particles are stuck to the

oil passage of the turbocharger.
Caution

Take care not to let foreign objects get into the

turbocharger.

3. Refill new engine oil at the oil feed pipe fitting hole of

the turbocharger.

"

BA AIR OUTLET FITTING GASKET INSTALLATION

Install the gasket so that its protrusion can face towards the

direction as shown in the illustration.

MD998770

Oxygen sensor

View A

View A

Turbocharger

Protrusion
