INTAKE AND EXHAUST -

Intercooler

15-9

INTERCOOLER

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation
D

Air Cleaner Removal and Installation (Refer to P.15-8.)

D

Water Spray Hose Connection removal and

Installation (Refer to P.15-10.)

D

Front Bumper Removal and Installation (Refer to

GROUP 51.)

1

2

3

4

5

12 ± 1 N·m

6.0 ± 1.0 N·m

9.0 ± 1.0 N·m

12 ± 1 N·m

12 ± 1 N·m

6.0 ± 1.0 N·m

6

7

8

9

10

11

12

13

14

12 ± 1 N·m

6.0 ± 1.0 N·m

6.0 ± 1.0 N·m

6.0 ± 1.0 N·m

6.0 ± 1.0 N·m

6.0 ± 1.0 N·m

12 ± 1 N·m

6.0 ± 1.0 N·m

6.0 ± 1.0 N·m

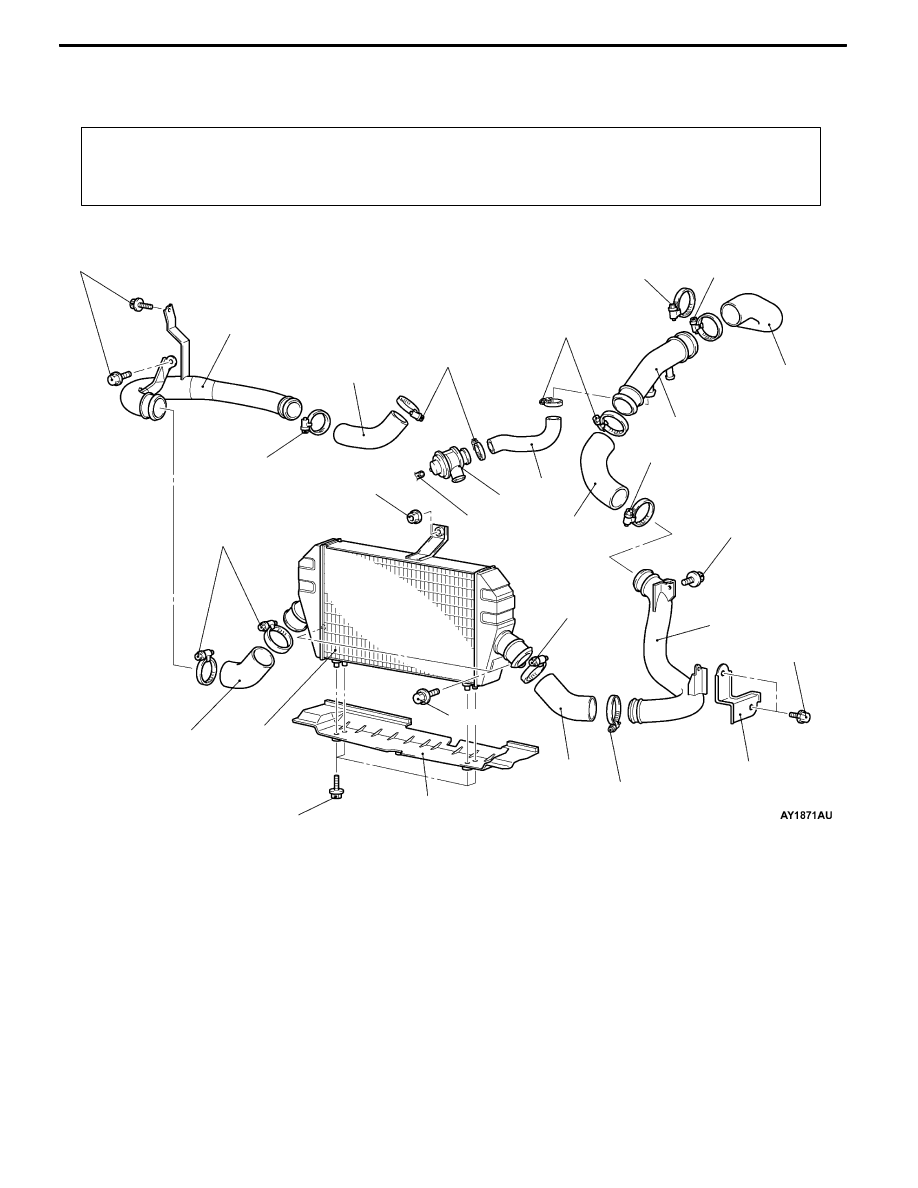

Removal steps

1. Vacuum hose

2. Air by-pass valve assembly

3. Air by-pass hose

4. Air hose E

5. Air pipe C

6. Air hose D

7. Air pipe B

8. Bracket

9. Air hose C

10. Air hose A

11. Air pipe A

12. Air hose B

13. Intercooler assembly

14. Air guide

INTAKE AND EXHAUST -

Intercooler Water Spray

15-10

INTERCOOLER WATER SPRAY

Pre-removal and Post-installation Operation
D

Under Cover Removal and Installation (Refer to

GROUP 51 - Front Bumper.)

D

Front Bumper Removal and Installation (Refer to

GROUP 51.)

REMOVAL AND INSTALLATION

<WATER SPRAY SWITCH>

1

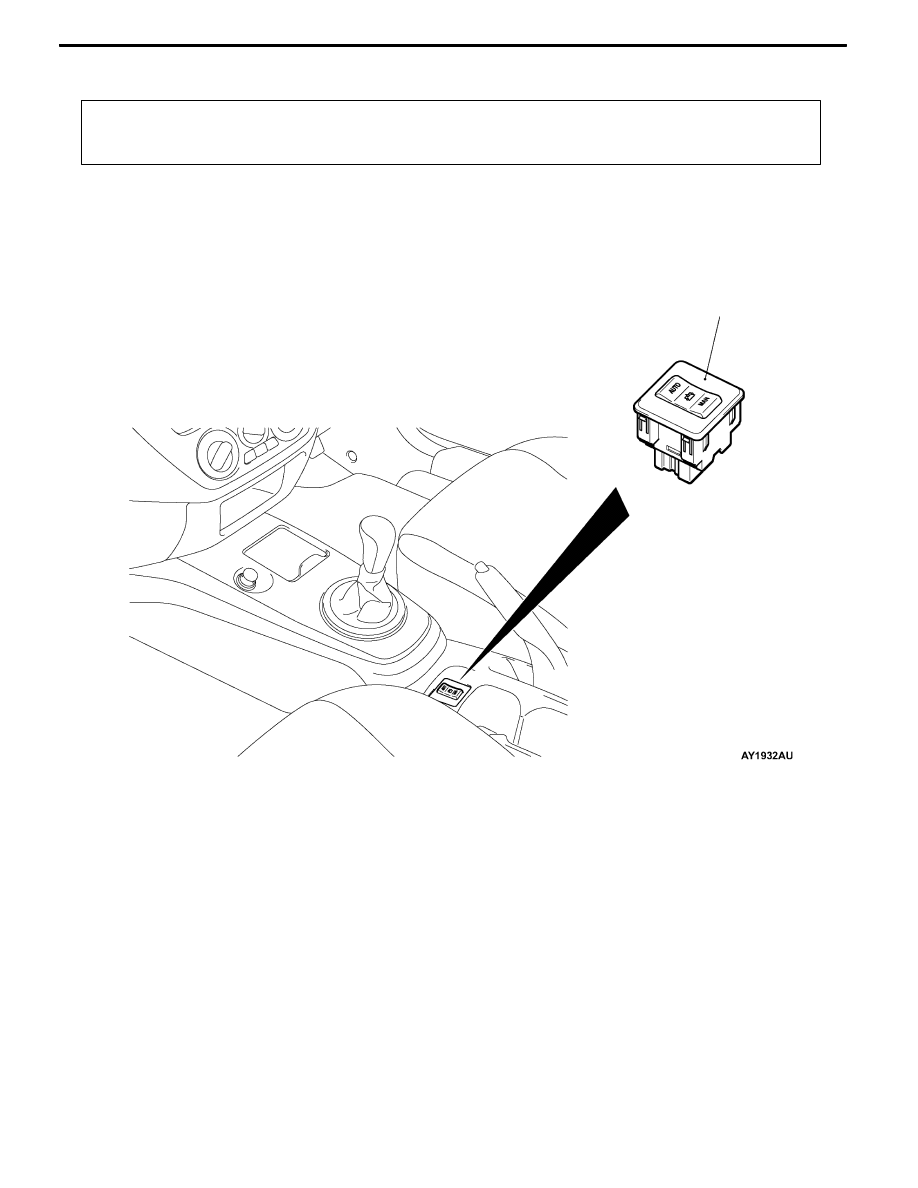

Water spray switch removal steps

1. Water spray switch

D

Harness connector connection

INTAKE AND EXHAUST -

Intercooler Water Spray

15-11

<WATER SPRAY NOZZLE/WATER SPRAY HOSE/WASHER TANK>

2

3

4

6

7

8

9

10

11

12

6

6

13

6

6

6

7

3

4

5

6

7

7

6

7

11 ± 2 N·m

11 ± 2 N·m

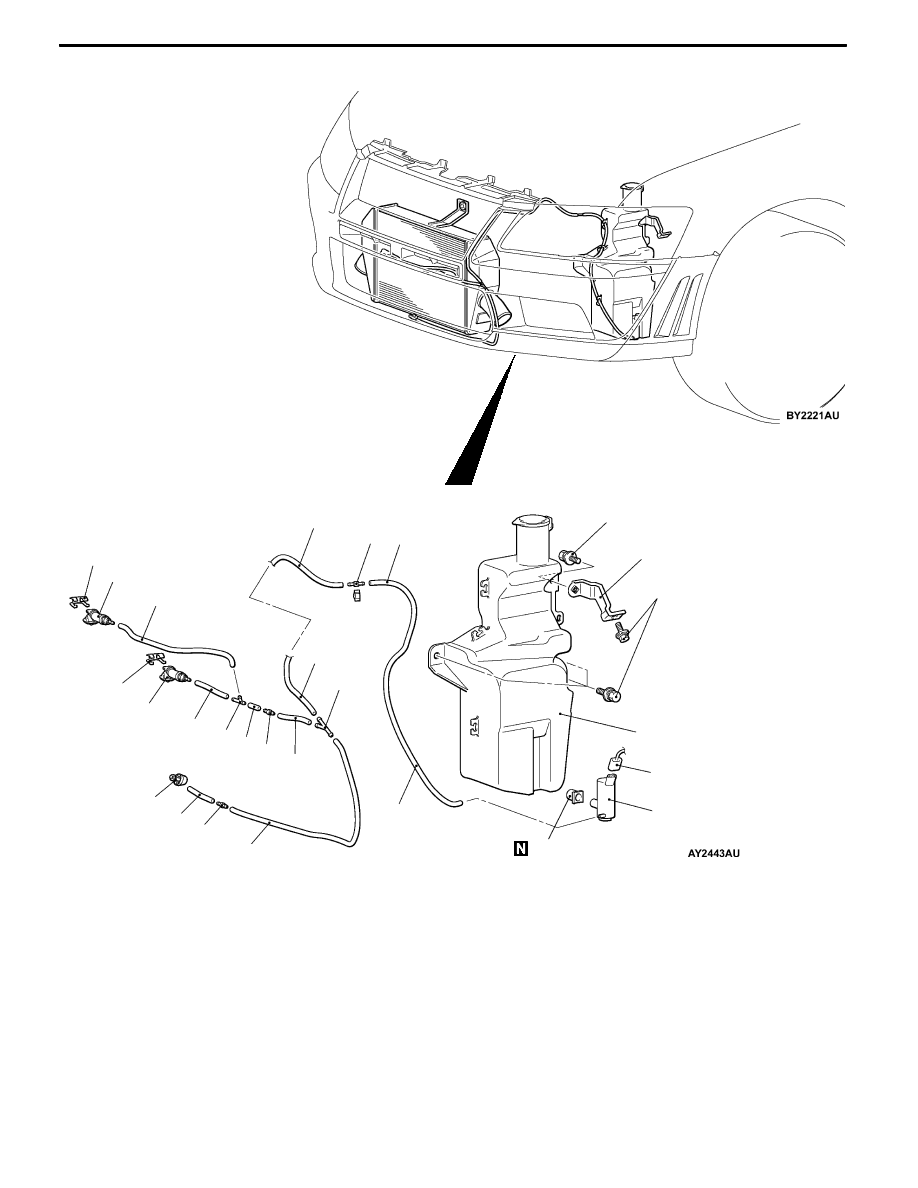

Water spray nozzle/Water spray

hose removal steps

2. Water spray hose connection

"

AA D Tape

3. Clamp

4. Water spray nozzle (Upper)

5. Water spray nozzle (Lower)

"

AA 6. Water spray hose

7. Hose Joint

Washer tank removal steps

2. Water spray hose connection

8. Water spray motor harness

connector connection

9. Washer tank

10. Water spray hose

11. Water spray motor

12. Packing

13. Washer tank bracket

INTAKE AND EXHAUST -

Intercooler Water Spray

15-12

INSTALLATION SERVICE POINTS

"

AA

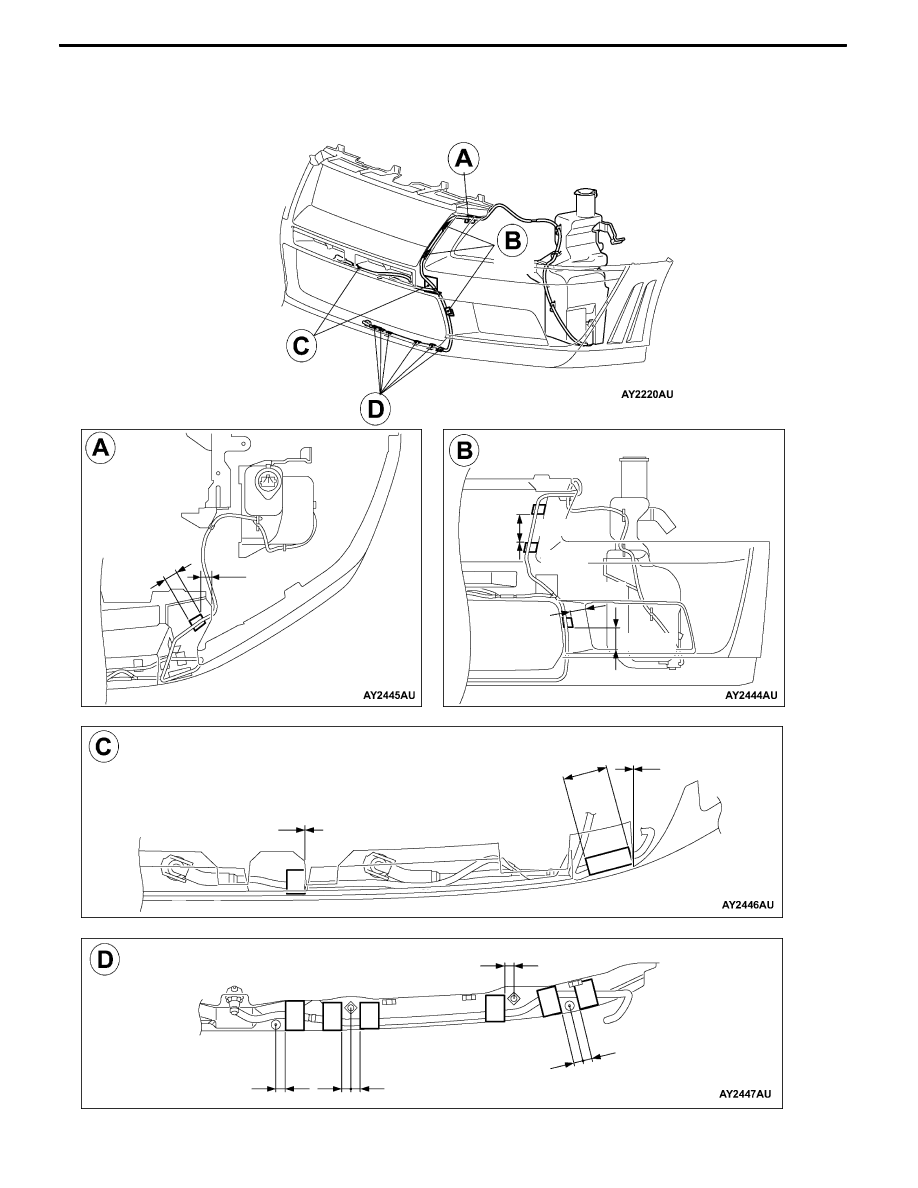

WATER SPRAY HOSE/TAPE INSTALLATION

Attach the water spray hose to the front bumper with a tape as shown in the illustration.

<Tape attachment position>

Tape

Tape

Tape

30 mm

20 mm

50 mm

0 mm

10 mm

10 mm

10 mm

10 mm

10 mm

10 mm

35 mm

50 mm

0 mm

65 mm

0 mm

Tape
