ENGINE OVERHAUL -

Oil Pump and Oil Pan

11B-49

A

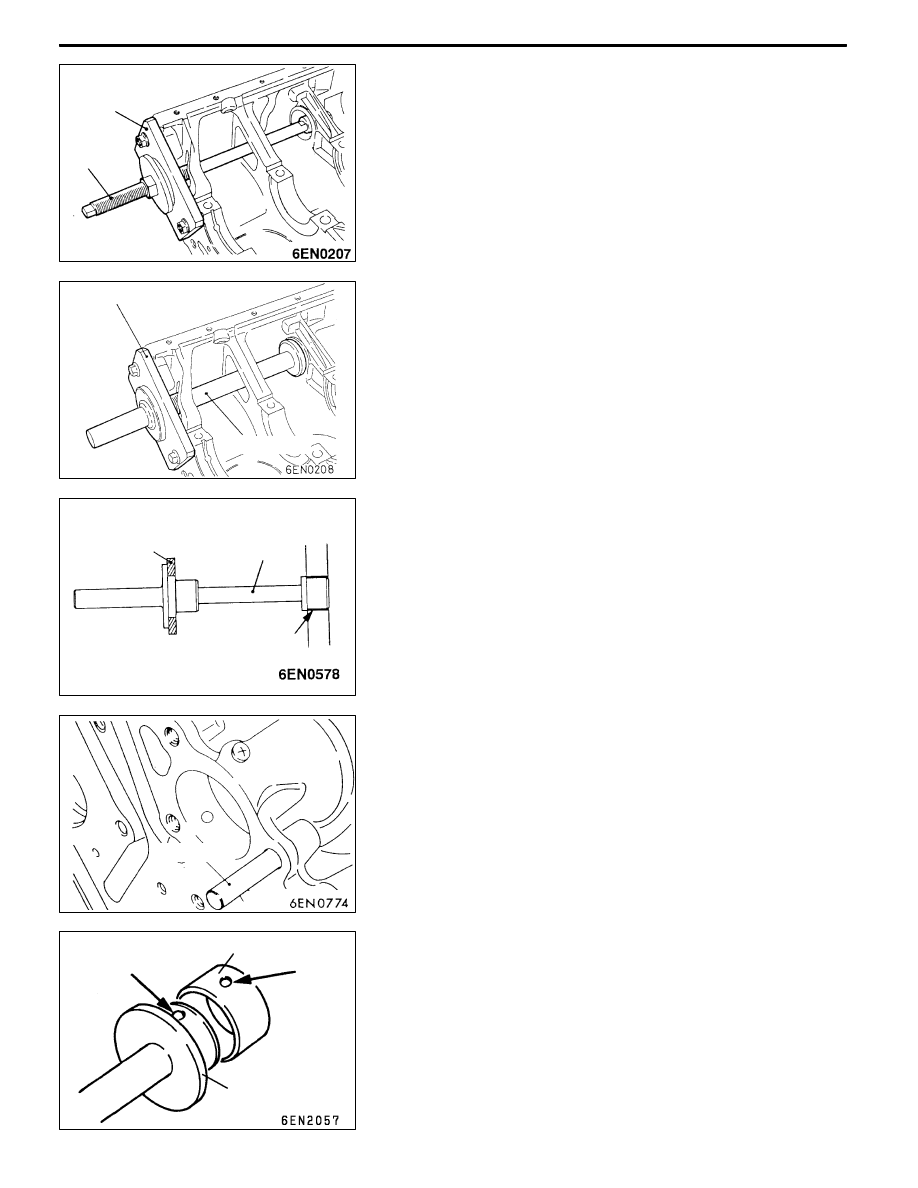

E" COUNTER BALANCE SHAFT REAR BEARING

REMOVAL

1. Pull out the counter balance shaft rear bearing right from

the cylinder block using the special tool (MD998372).

2. When removing the counter balance shaft rear bearing

left, install the special tool (MB991603) onto the front

of the cylinder block, and then remove the bearing using

the special tool (MD998372).

INSTALLATION SERVICE POINTS

"

AA COUNTER BALANCE SHAFT REAR BEARING

LEFT INSTALLATION

1. Install the special tool (MB991603) onto the cylinder block.

2. Set the counter balance shaft rear bearing left into the

special tool (MD998705).
NOTE

There is no oil hole on the counter balance shaft rear

bearing left.

3. Tap in the counter balance shaft rear bearing left.

"

BA COUNTER BALANCE SHAFT REAR BEARING

RIGHT INSTALLATION

1. Install the guide pin onto the cylinder block.

2. Align the ratchet ball of the special tool with the oil hole,

and set the counter balance shaft rear bearing right.

MB991603

MD998372

MB991603

MD998705

MB991603

MD998705

Rear bearing

left

Guide pin

Ratchet ball

MD998705

Rear bearing right

Oil hole

ENGINE OVERHAUL -

Oil Pump and Oil Pan

11B-50

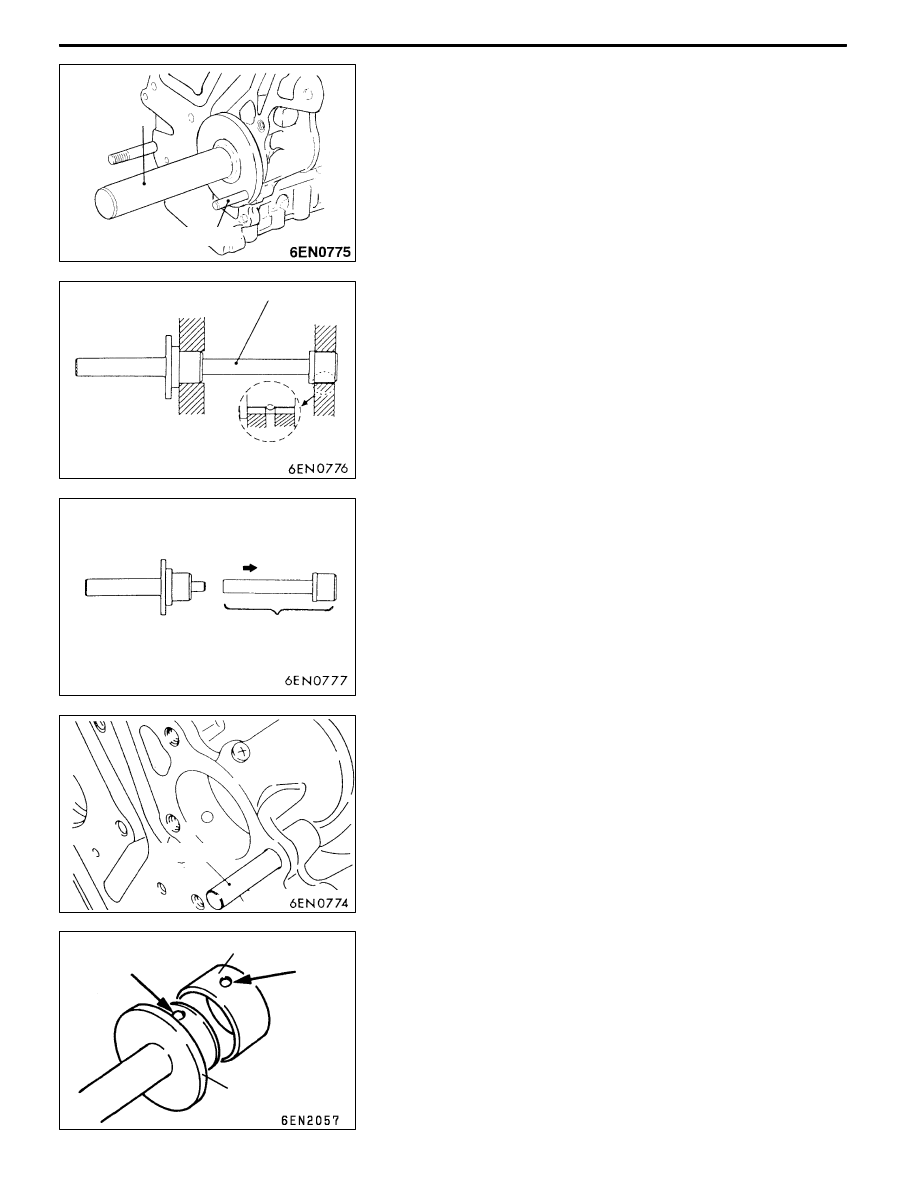

3. Align and insert the special tool into the guide pin, and

tap in the counter balance shaft rear bearing right.

"

CA COUNTER BALANCE SHAFT FRONT BEARING

INSTALLATION

1. Remove the part for tapping in the rear bearing from

the special tool.

2. Install the guide pin onto the cylinder block.

3. Align the ratchet ball of the special tool with the oil hole,

and set the counter balance shaft front bearing.

MD998705

Guide pin

MD998705

Part for tapping in

the rear bearing

Guide pin

Ratchet ball

MD998705

Front bearing

Oil hole

ENGINE OVERHAUL -

Oil Pump and Oil Pan

11B-51

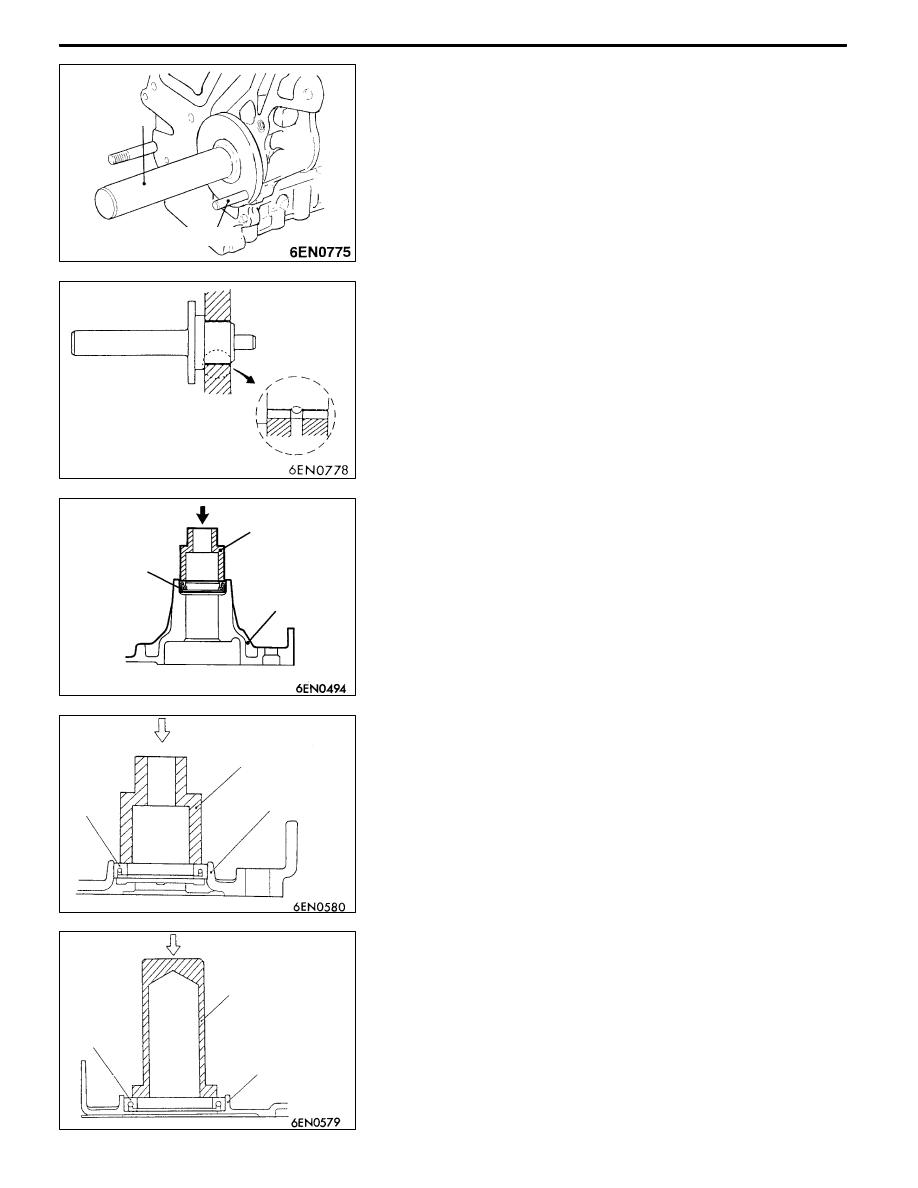

4. Align and insert the special tool into the guide pin, and

tap in the counter balance shaft front bearing.

"

DA OIL PUMP OIL SEAL INSTALLATION

Install the oil pump oil seal using an appropriate socket wrench.

"

EA COUNTER BALANCE SHAFT OIL SEAL

INSTALLATION

Install the counter balance shaft oil seal using an appropriate

socket wrench.

"

FA CRANKSHAFT FRONT OIL SEAL INSTALLATION

Install the crankshaft front oil seal using the special tool.

MD998705

Guide pin

Socket wrench

Oil pump case

Oil seal

Socket wrench

Oil pump case

Oil seal

MD998375

Oil pump case

Oil seal

ENGINE OVERHAUL -

Oil Pump and Oil Pan

11B-52

"

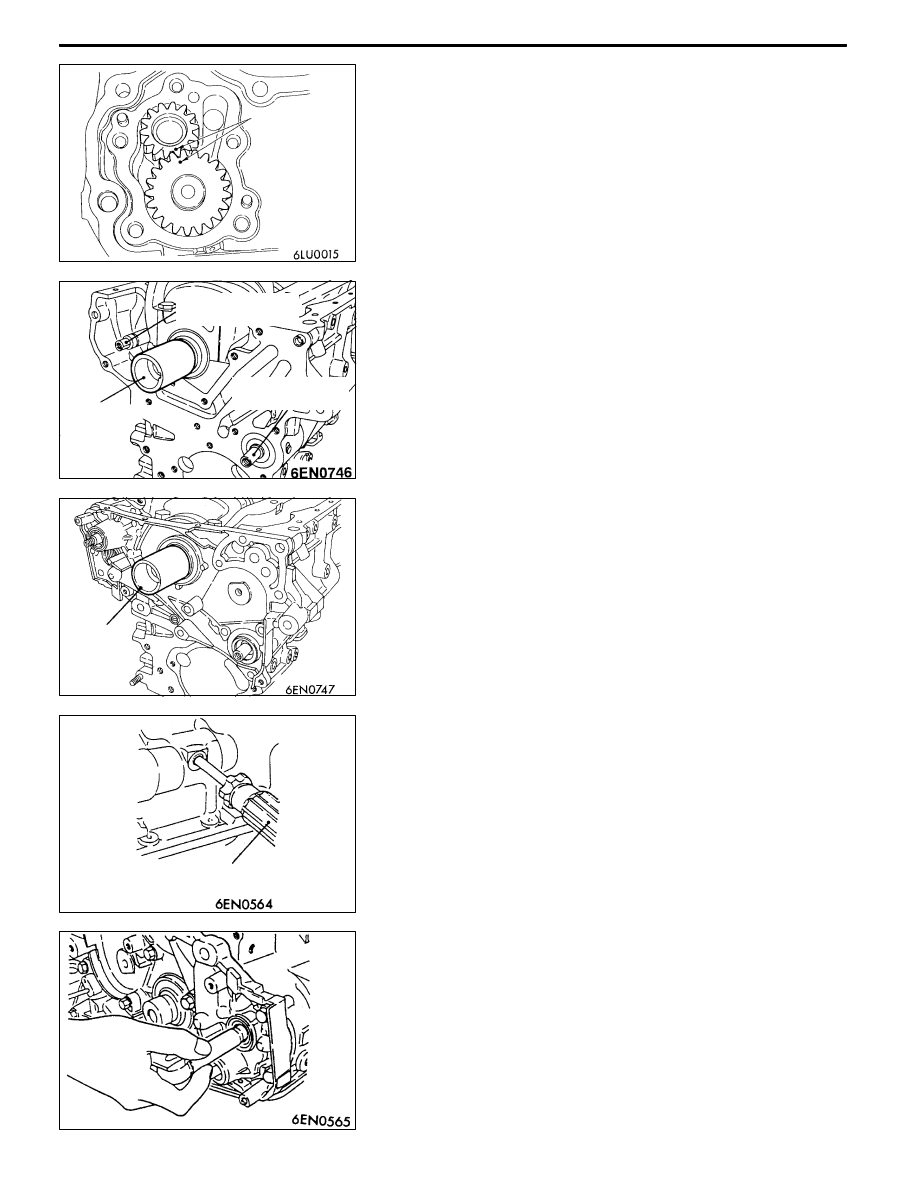

GAOIL PUMP DRIVE GEAR/OIL PUMP DRIVEN

GEAR INSTALLATION

Apply sufficient engine oil onto the gears, align the match

marks, and assemble.

"

HA OIL PUMP CASE INSTALLATION

1. Install the special tool onto the front end of the crankshaft,

and apply a light coat of engine oil onto the periphery

of the guide. If an oil seal is installed on the oil pump

case, always use a guide.

2. Install the oil pump case through the new oil pump case

gasket, and temporarily tighten the bolts other than the

oil filter bracket tightening bolt.

3. Install the oil filter bracket through the oil filter bracket

gasket, and temporarily tighten with the bolt.

4. Tighten the oil pump case at the specified torque 23

± 3 N•m, and the oil filter bracket at the specified torque

19 ± 3 N•m.

"

IA FLANGE BOLT INSTALLATION

1. Insert a Phillips driver (shaft diameter 8 mm) by 60 mm

or more into the hole on the left side of the cylinder block

to stop the rotation of the counter balance shaft left.

2. Tighten the flange bolt at the specified torque 36 ± 3

N•m.

Match marks

MD998285

Counter balance

shaft left

Counter balance

shaft right

MD998285

Phillips driver
