Mitsubishi Lancer Evolution 7. Manual - part 163

ENGINE OVERHAUL -

Secondary Air System and Intake Manifold

11B-29

INSTALLATION SERVICE POINTS

"

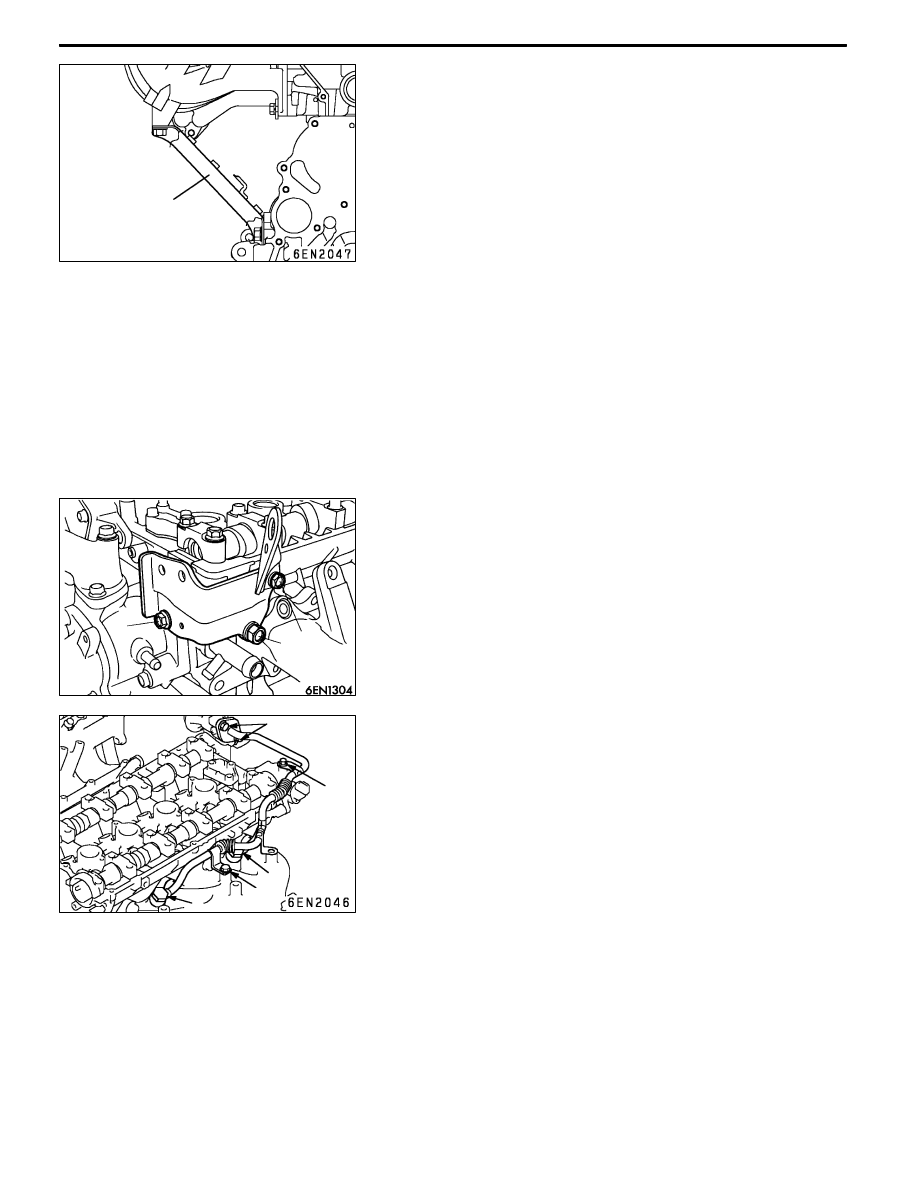

AA INTAKE MANIFOLD STAY INSTALLATION

Check that the intake manifold stay is seated against the

intake manifold and cylinder block boss, and then tighten

at the specified torque 31 ± 3 N•m.

"

BA MANIFOLD DIFFERENTIAL PRESSURE (MDP)

SENSOR INSTALLATION

Caution

Make sure not to apply impact against the sensor when

installing.

Do not use a sensor that has been dropped.

"

CA AIR CONTROL VALVE BRACKET INSTALLATION

1. Temporarily tighten the air control valve bracket and

engine hanger with the bolt for tightening with the intake

manifold.

2. Tighten the bolt 1 shown in the illustration at the specified

torque 23 ± 4 N•m.

3. Tighten the bolt 2 shown in the illustration at the specified

torque 36 ± 6 N•m.

4. Tighten the bolt 3 shown in the illustration with the engine

hanger at the specified torque 22 ± 4 N•m.

"

DA AIR PIPE ASSEMBLY INSTALLATION

1. Temporarily tighten air pipe assembly onto the air control

valve.

2. Tighten the bolts 1 and 2 shown in the illustration to

the exhaust manifold at the specified torque 49 ± 5 N•m.

3. Tighten the bolt 3 shown in the illustration to the air control

valve at the specified torque 24 ± 3 N•m.

4. Tighten the bolt 4 shown in the illustration to the cam

position sensor support at the specified toque 11 ± 1

N•m.

5. Tighten the bolt 5 shown in the illustration to the exhaust

manifold at the specified torque 14 ± 1 N•m.

Intake manifold stay

1

2 3

1

5

2

3

4

ENGINE OVERHAUL -

Exhaust Manifold

11B-30

EXHAUST MANIFOLD

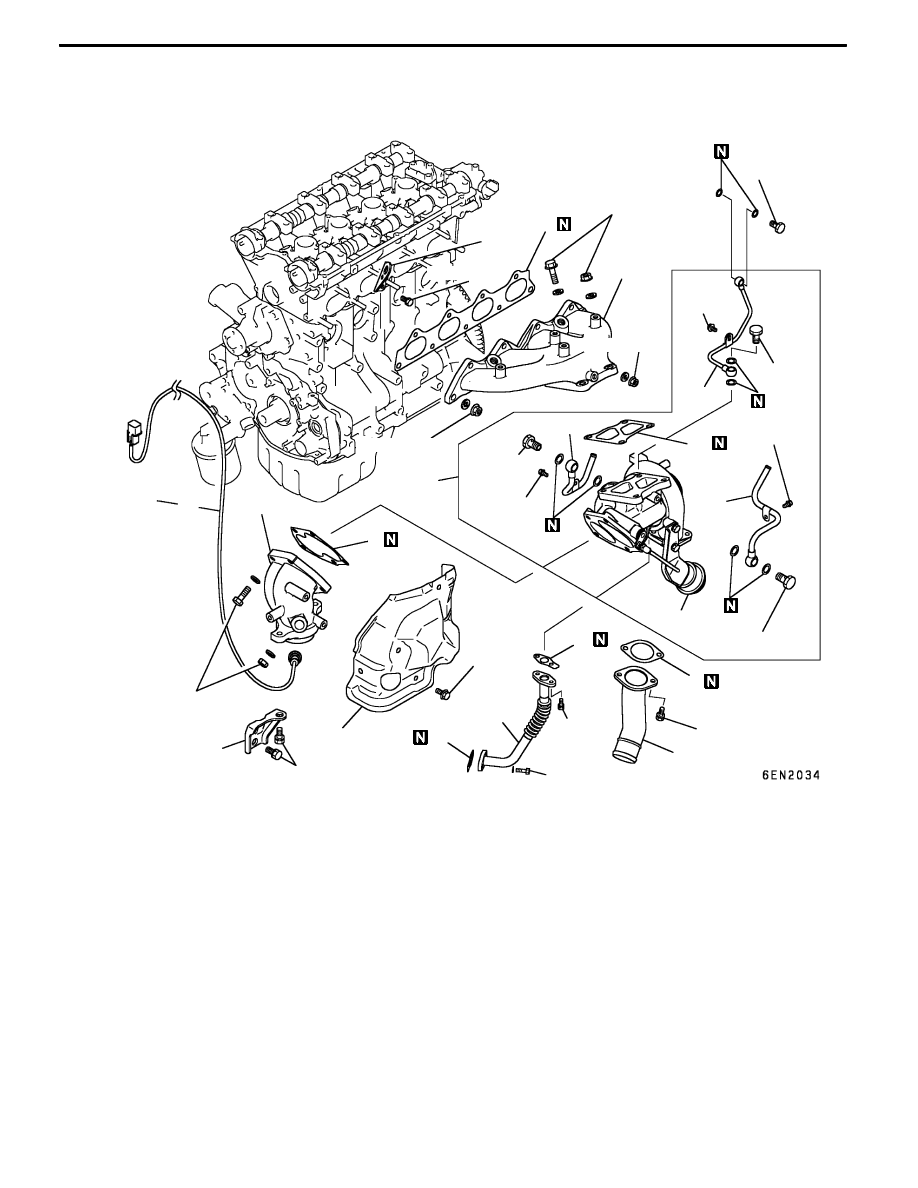

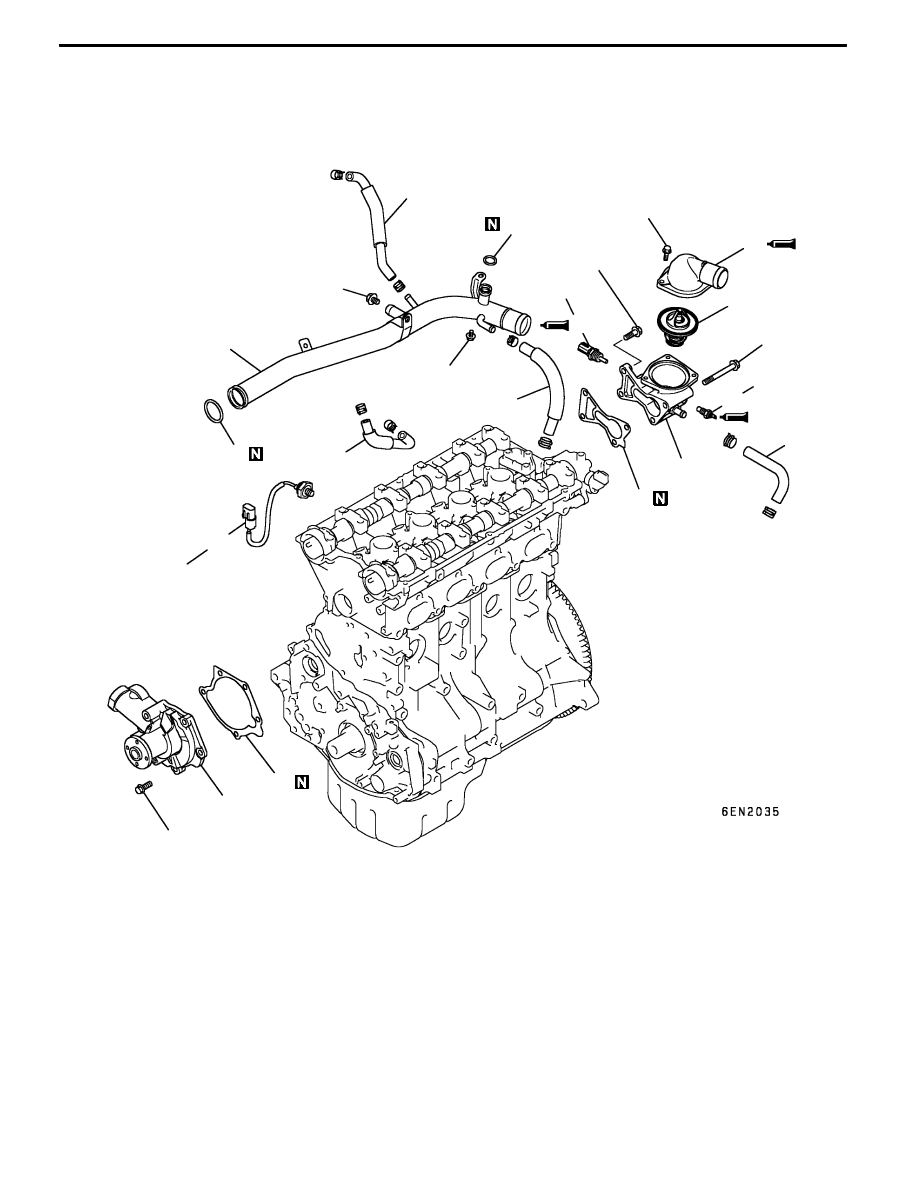

REMOVAL AND INSTALLATION

1

17 ± 2 N•m

2

3

4

5

6

7

8

9

10

11

12

13

11 ± 1 N•m

14 ± 1 N•m

59 ± 5 N•m

9 ± 1 N•m

10 ± 1 N•m

44 ± 5 N•m

31 ± 2 N•m

42 ± 7 N•m

10 ± 1 N•m

55 ± 10 N•m

59 ± 5 N•m

19 ± 1 N•m

14 ± 1 N•m

42 ± 7 N•m

19 ± 3 N•m

18

19

14

15

16

17

33 ± 6 N•m

47 ± 6 N•m

Removal steps

1. Engine hanger

2. Turbocharger heat protector

3. Oxygen sensor

4. Exhaust fitting bracket

5. Exhaust fitting

6. Exhaust fitting gasket

7. Air outlet fitting

"

CA 8. Air outlet fitting gasket

9. Oil return pipe

10. Oil return pipe gasket

"

BA 11. Oil return pipe gasket

12. Turbocharger assembly and pipe

assembly

13. Turbocharger gasket

14. Oil pipe

15. Water pipe B

16. Water pipe A

17. Turbocharger assembly

"

AA 18. Exhaust manifold

19. Exhaust manifold gasket

ENGINE OVERHAUL -

Exhaust Manifold

11B-31

INSTALLATION SERVICE POINTS

"

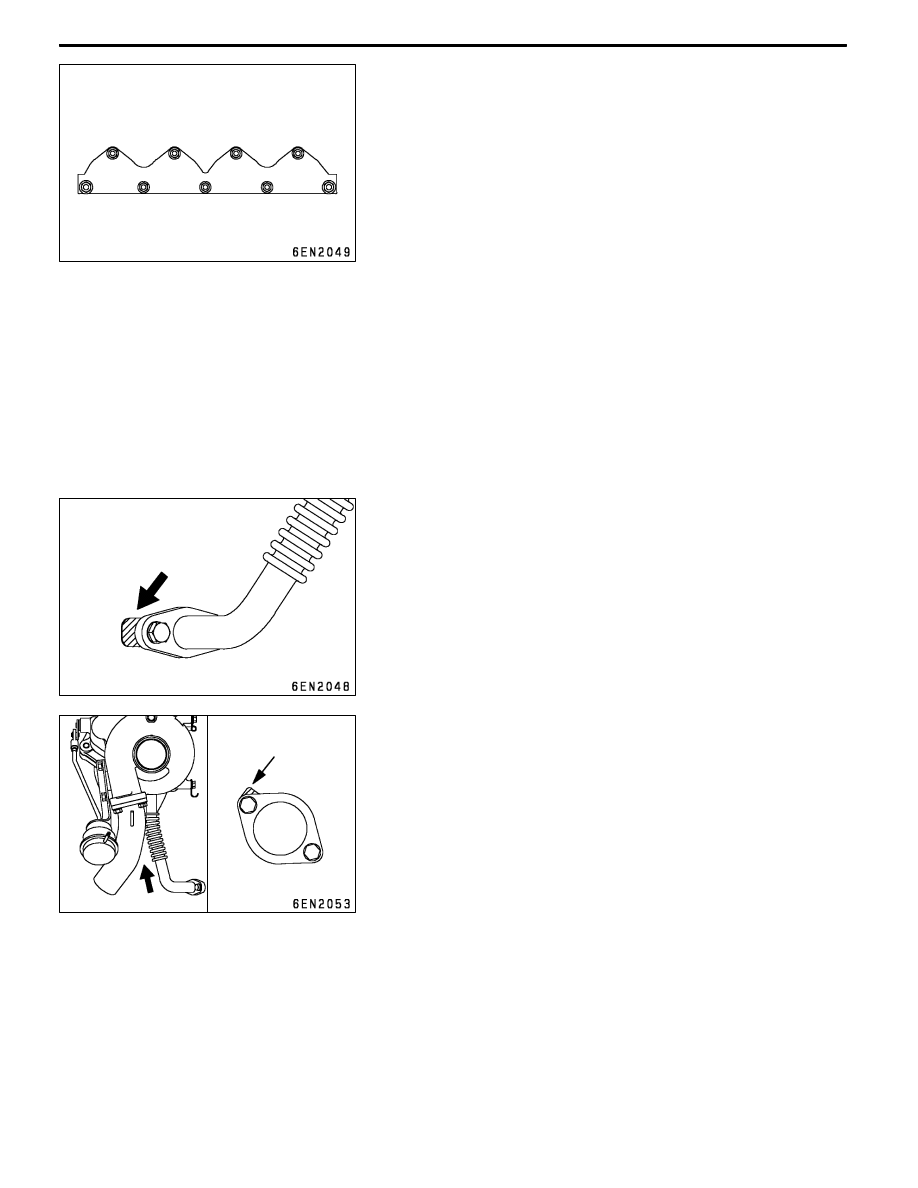

AA EXHAUST MANIFOLD INSTALLATION

1. Lightly tighten the installation nut for the exhaust manifold.

2. Following the tightening order shown in the illustration,

tighten the M8 nuts at the tightening torque 29 N•m.

3. Following the tightening order shown in the illustration,

tighten the M10 nuts at the tightening torque 49 N•m.

4. Following the tightening order shown in the illustration,

tighten the M8 nuts again at the tightening torque 29

N•m.

5. Finally, following the tightening order shown in the

illustration, tighten the M10 nuts at the tightening torque

55 ± 10 N•m, and tighten the M8 nuts at the tightening

torque 33 ± 6 N•m.

"

BA OIL RETURN PIPE GASKET INSTALLATION

Assembly so that the protrusion of the oil return pipe gasket

on the oil pan side is at the position shown in the illustration.
NOTE

There is no designated assembly direction for the gasket

on the turbocharger side.

"

CA AIR OUTLET FITTING GASKET

Assembly so that the protrusion of the air outlet fitting gasket

is at the position shown in the illustration.

7

9

8

2

1

3

4

5

6

Protrusion

Protrusion

A

A

ENGINE OVERHAUL -

Water Pump and Water Hose

11B-32

WATER PUMP AND WATER HOSE

REMOVAL AND INSTALLATION

1

2

3

4

5

6

7

8

9

10

11

12

13

10 ± 1 N•m

14 ± 1 N•m

23 ± 2 N•m

10 ± 1 N•m

13 ± 2 N•m

10.8 ± 1.0 N•m

29 ± 10 N•m

14

15

16

23 ± 4 N•m

23 ± 4 N•m

Removal steps

1. Water hose

2. Water hose

3. Water hose

4. Water hose

"

DA 5. Engine coolant temperature sensor

"

CA 6. Engine coolant temperature gauge

unit

"

BA 7. Water outlet fitting

8. Thermostat

9. Thermostat housing

10. Gasket

"

AA 11. O-ring

"

AA 12. Water inlet pipe

"

AA 13. O-ring

14. Water pump

15. Water pump gasket

16. Knock sensor
