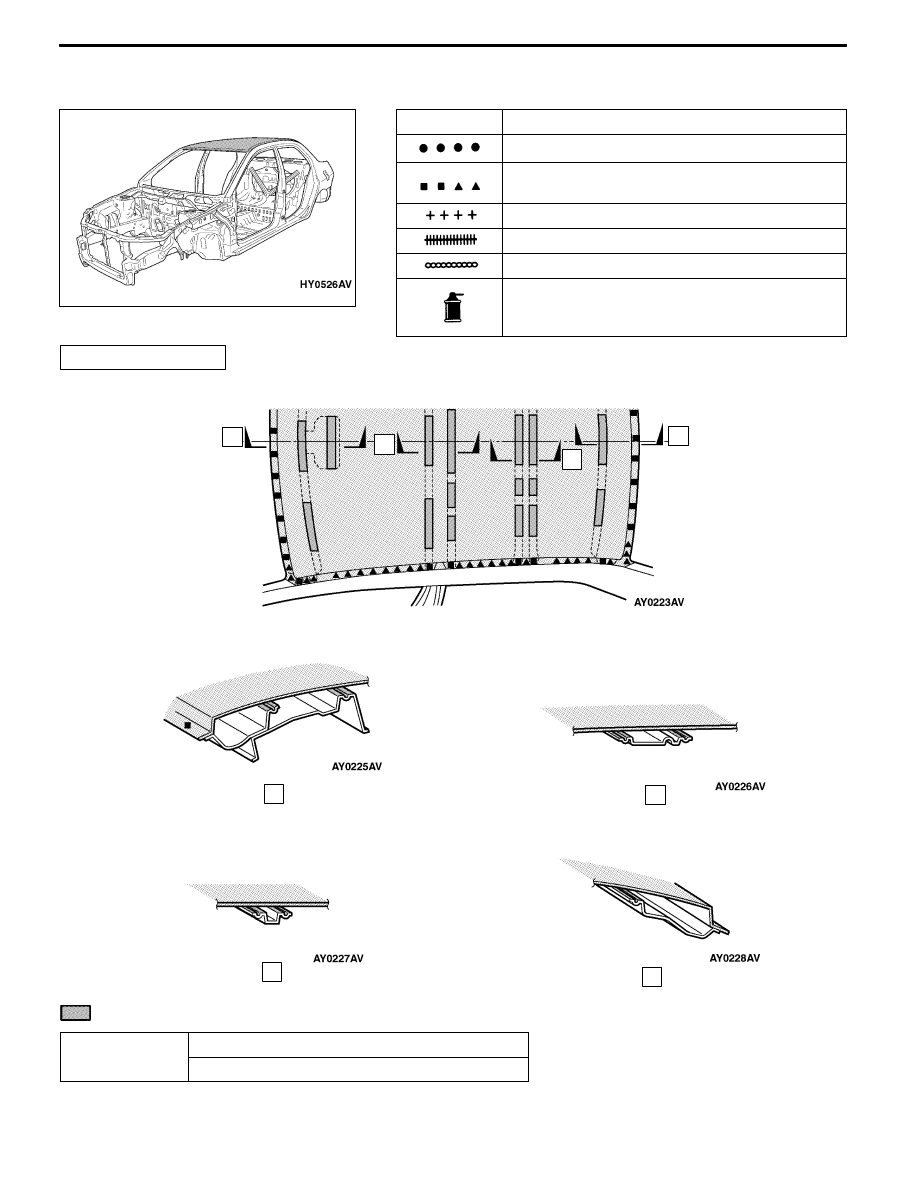

WELDED PANEL REPLACEMENT -

Roof

C-17

ROOF

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

REPAIR WELDS

A

C

C

A

B

B

D

D

: Adhesive

Adhesive

Type

Chloroprene-base drying sealant

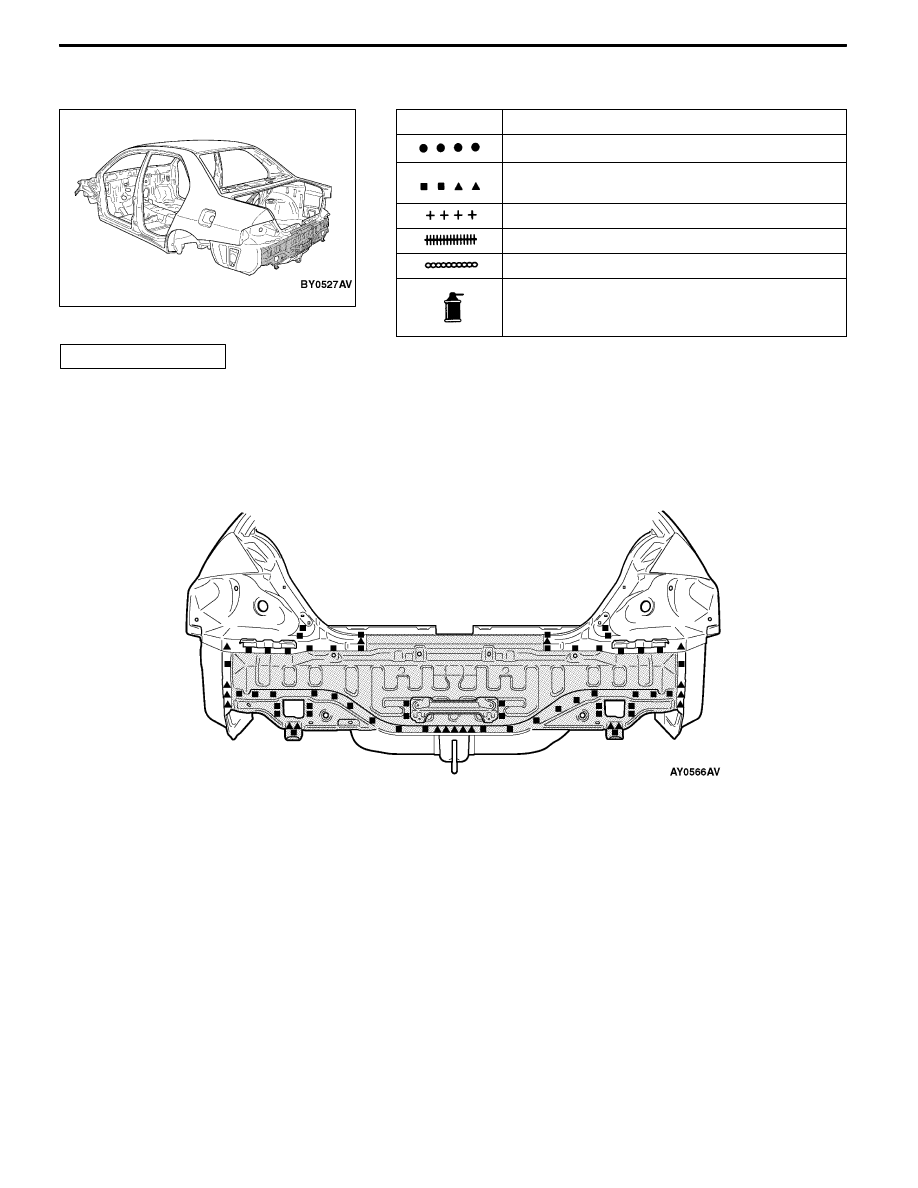

WELDED PANEL REPLACEMENT -

Rear End Panel

C-18

REAR END PANEL

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

REPAIR WELDS

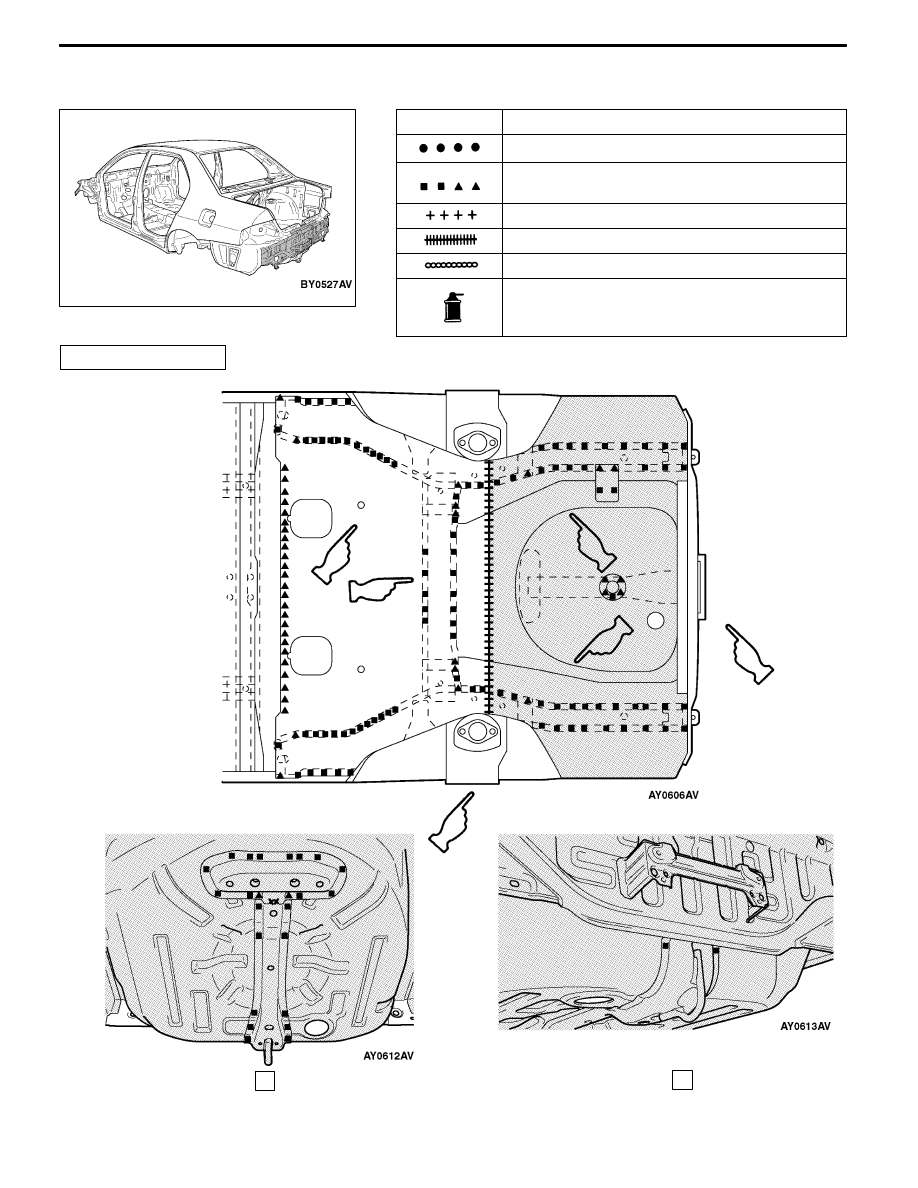

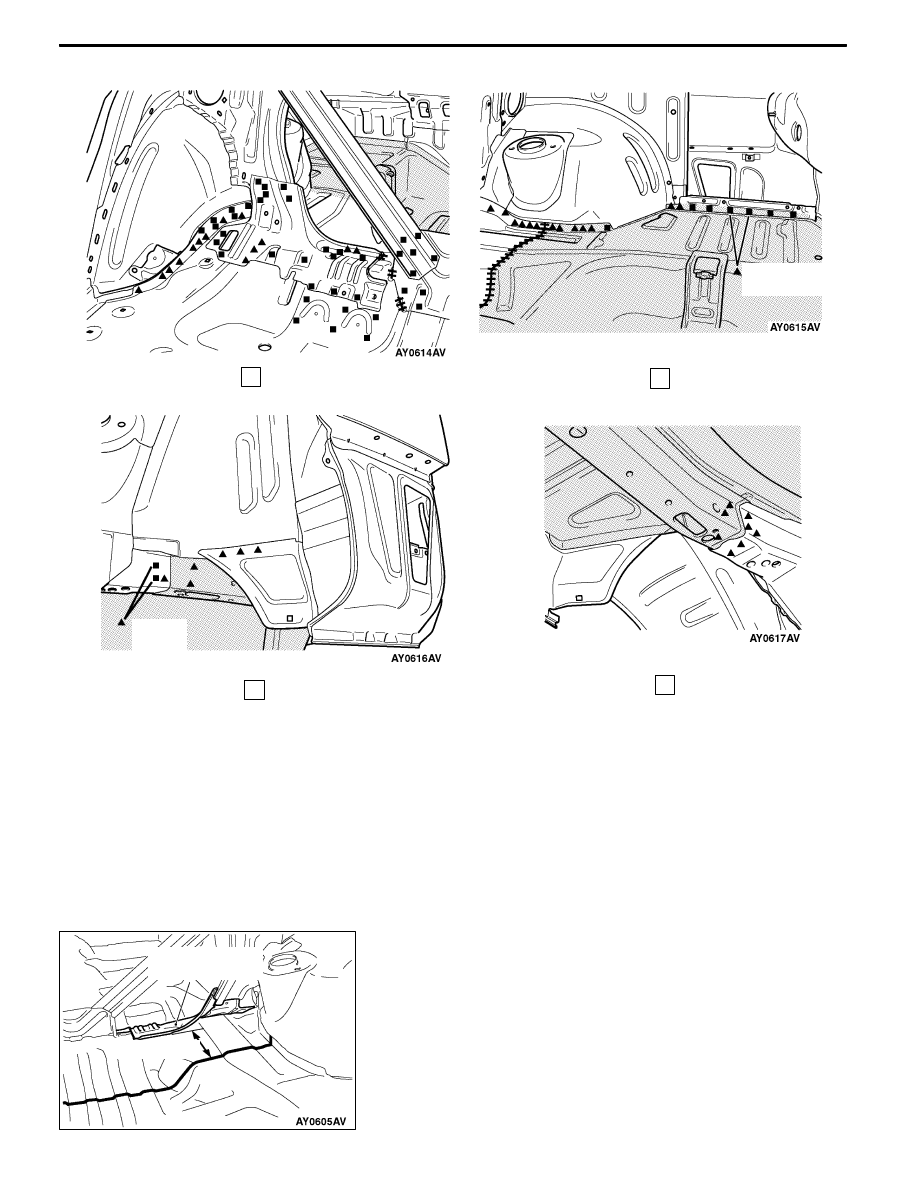

WELDED PANEL REPLACEMENT -

Rear Floor

C-19

REAR FLOOR

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

A

D

C

B

A

B

E

F

REPAIR WELDS

WELDED PANEL REPLACEMENT -

Rear Floor

C-20

C

D

E

F

(Vehicles

with ACD)

Right

side

only

NOTE

For details on the weld points with the rear end panel refer to REAR END PANEL on P.C-18.

NOTE ON REPAIR WORK
REMOVAL
1. Cut the rear floor panel 320 ± 10 mm from the back

of the rear seat back reinforcement.

Cut the rear floor pan 200 ± 50 mm from the back of

the rear seat back reinforcement as shown in the

illustration.

Rear seat back

reinforcement

200 ± 50 mm
