WELDED PANEL REPLACEMENT -

Side Sill

C-13

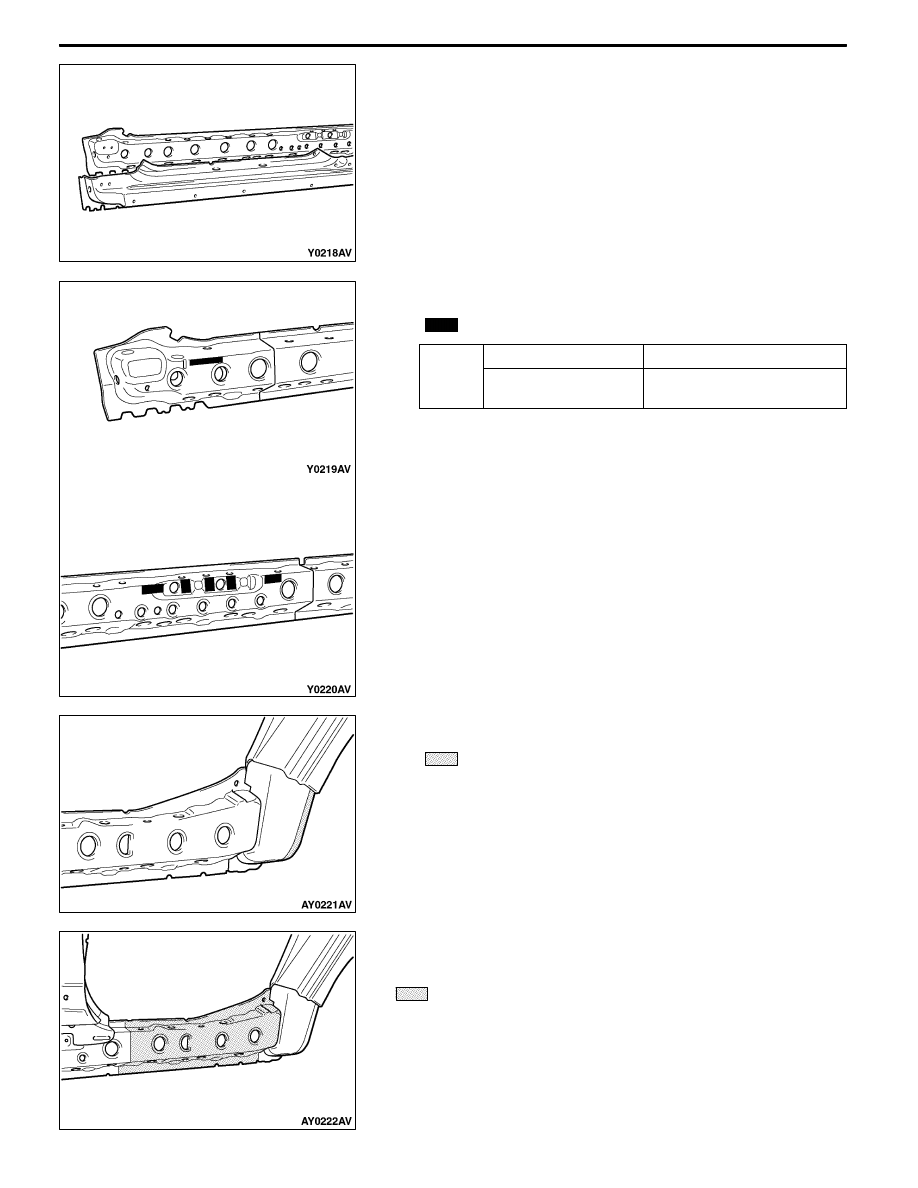

NOTE ON REPAIR WORK
INSTALLATION
1.

Release the side outer panel from the new parts and

remove unnecessary front pillar reinforcement lower,

front pillar reinforcement lower extension, and center

pillar

reinforcement

from

the

side

sill

outer

reinforcement.

2. When attaching the side sill outer reinforcement, apply

adhesive to the areas indicated in the illustration.

: Adhesive

Adhe-

sive

Type

BRAND

sive

Epoxyayresin

adhesive

3M DP-460, 3M DP-420 or

equivalent

3. When attaching the side outer panel, apply body sealant

to the areas indicated in the illustration.

: Body sealant

Reference

Depending on the damaged range, it is advisable to replace

the side outer panel and side sill outer reinforcement parts.

:Cuttable range

Caution

Cut the side sill outer reinforcement 50 mm away from

the cut area of the side outer panel.

Center pillar

Front pillar

WELDED PANEL REPLACEMENT -

Quarter, Oute

r

C-14

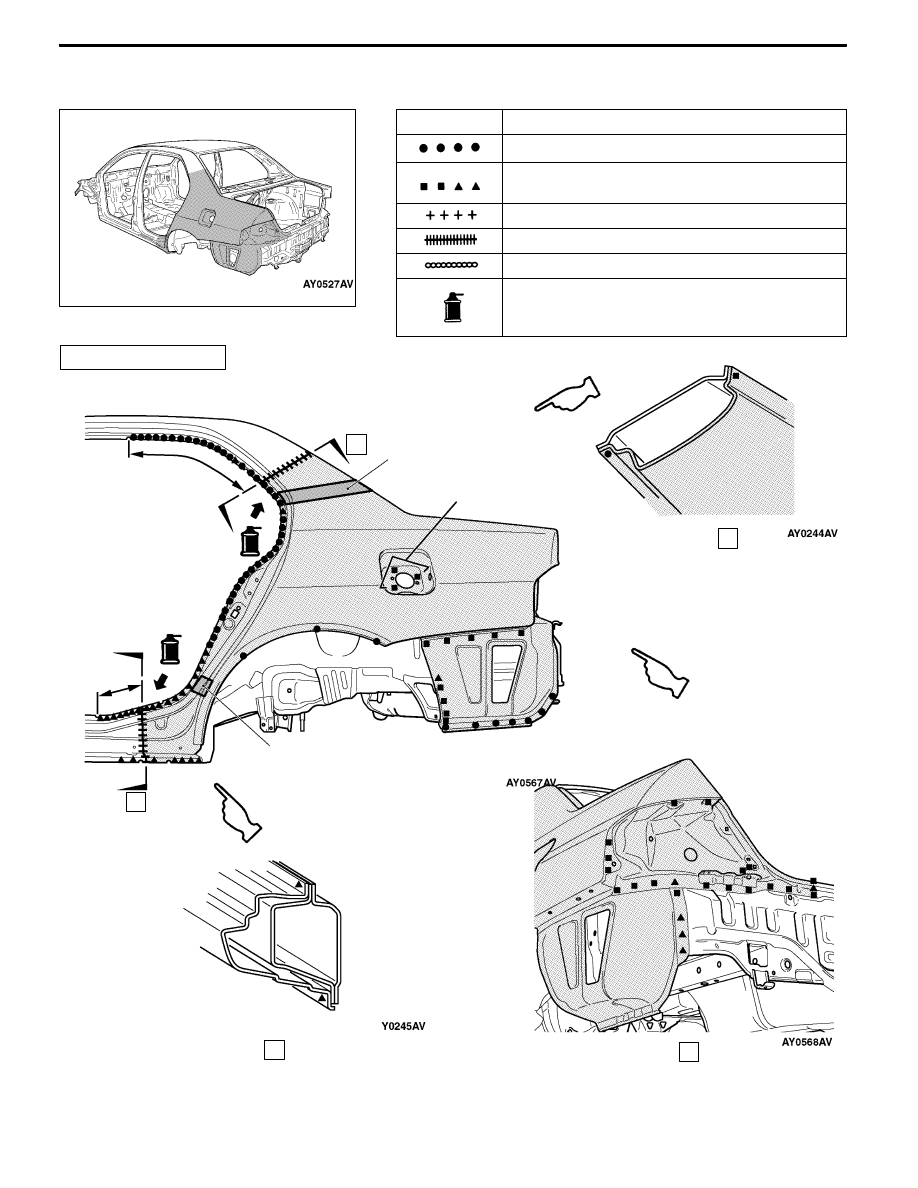

QUARTER, OUTER

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

B

D

C

A

B

160±50mm

A

E

500±50 mm

C

REPAIR WELDS

Foam acoustic material

<RS-II>

Foam acoustic material

3 pointsLeft side

<RS-II>

Caution

Do not use heat at areas using foam material as the foam material may burn.

WELDED PANEL REPLACEMENT -

Quarter, Oute

r

C-15

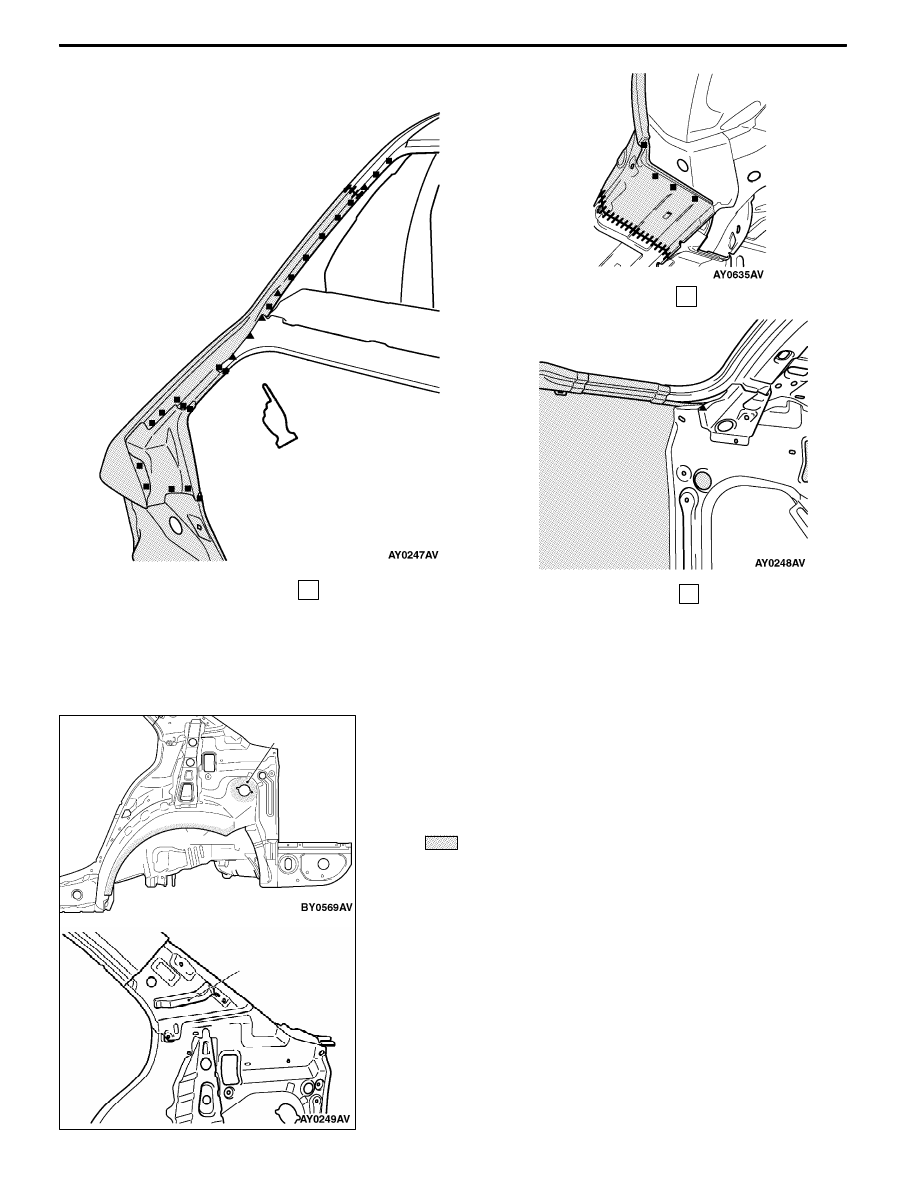

D

E

F

F

NOTE ON REPAIR WORK
INSTALLATION
1. When attaching the quarter outer, apply sealant to the

areas indicated in the illustration. For RS-II, attach the

rear pillar silencer protector, and fill the gaps with butly

tape.

: Body sealant

Rear pillar

silencer protector

Left side only

WELDED PANEL REPLACEMENT -

Quarter, Oute

r

C-16

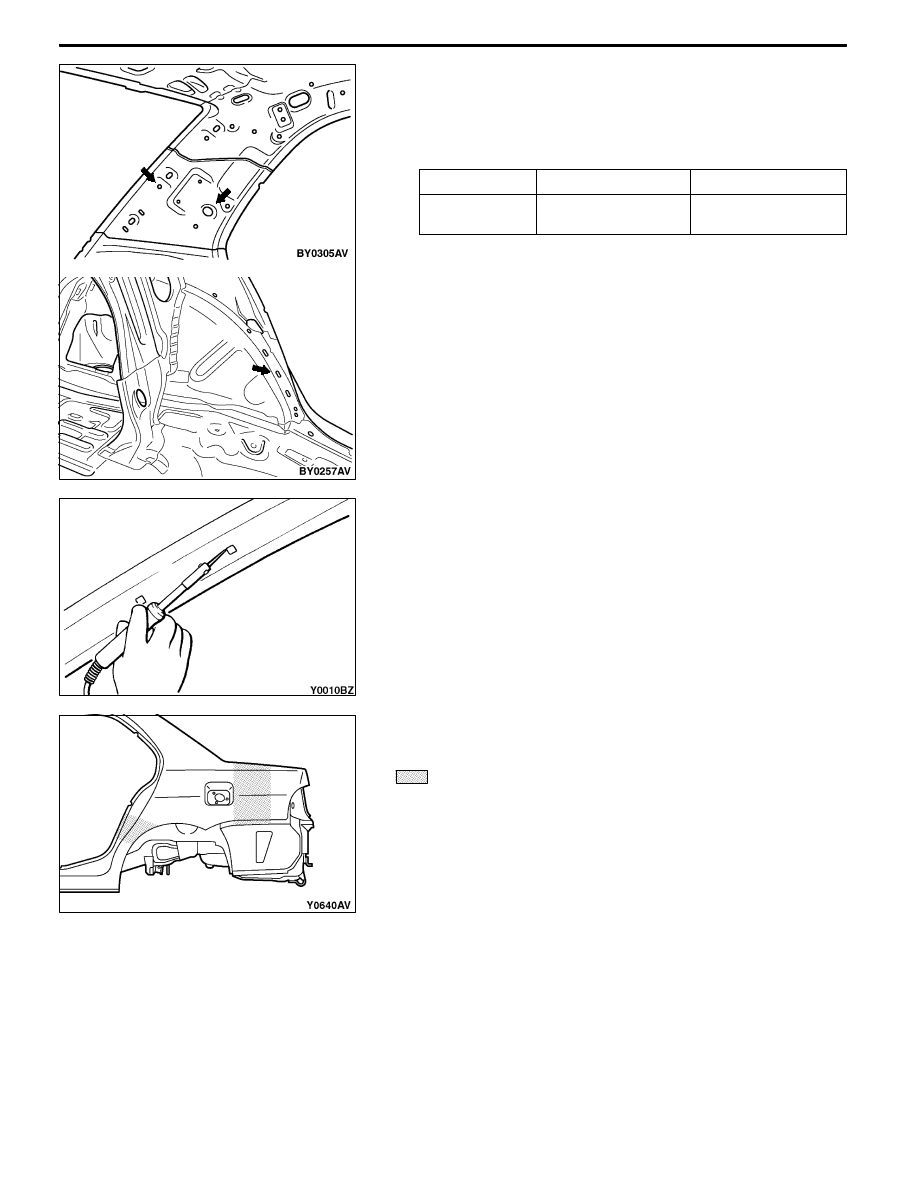

<The following service procedures are only applied to

RS-II.>
2. After attaching the quarter outer, seal the holes and

flanges with bolts and plate tape, and fill foam material from

hole shown in the illustration.

Foam material

Type

Brand Used

Foam acoustic

material

Two-part expanded

wretane

3M ULTRAPRO

Panel foam - Yellow

3. After two hours after filling the foam material, remove

the bolts and plate tape, and solder the sealed holes

until a clip, etc. can be inserted completely.

Reference

Parts replacement is advised. depending on the damaged

range.

: Cuttable range

Caution

Avoid the fuel filler bracket (left side).
