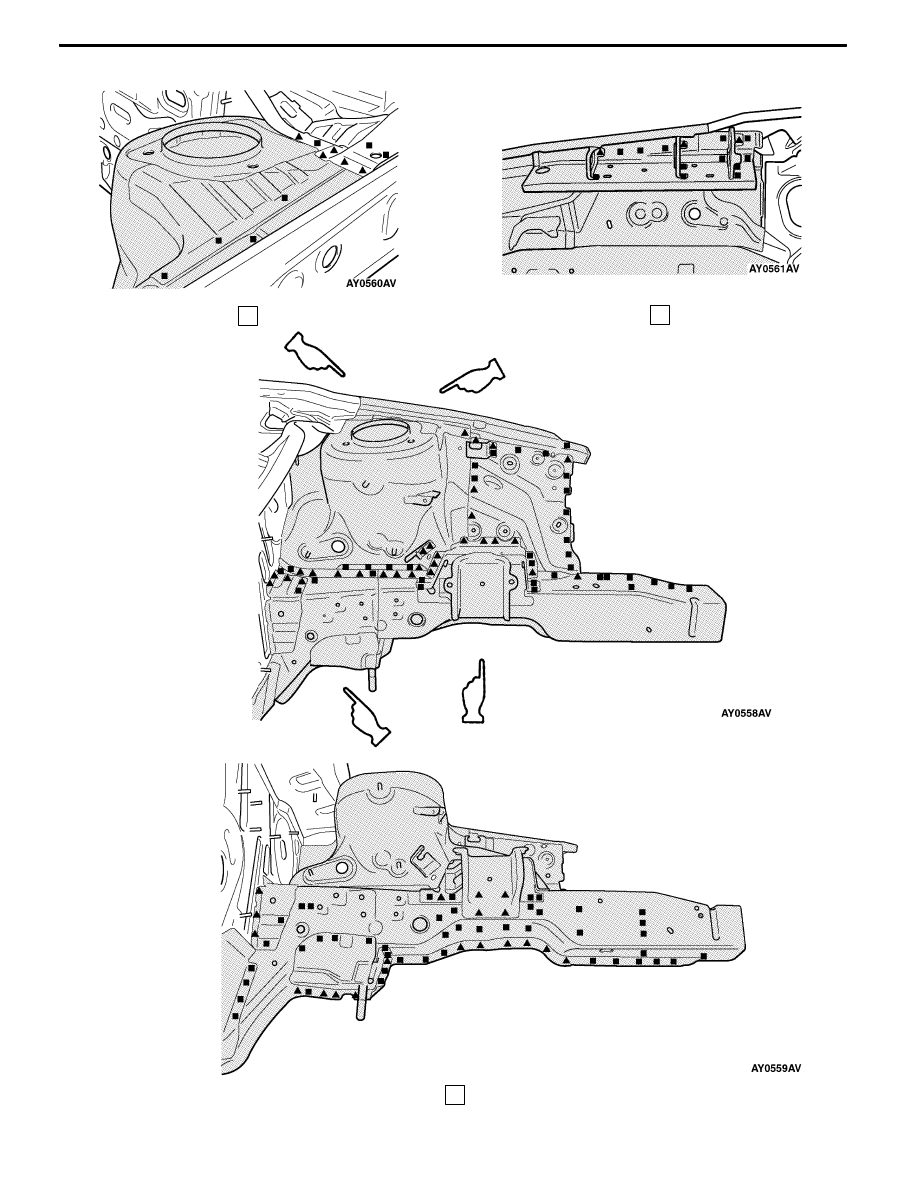

WELDED PANEL REPLACEMENT -

Fender Shield

C-5

C

D

B

C

B

E

D

(With the upper frame extension outer removed)

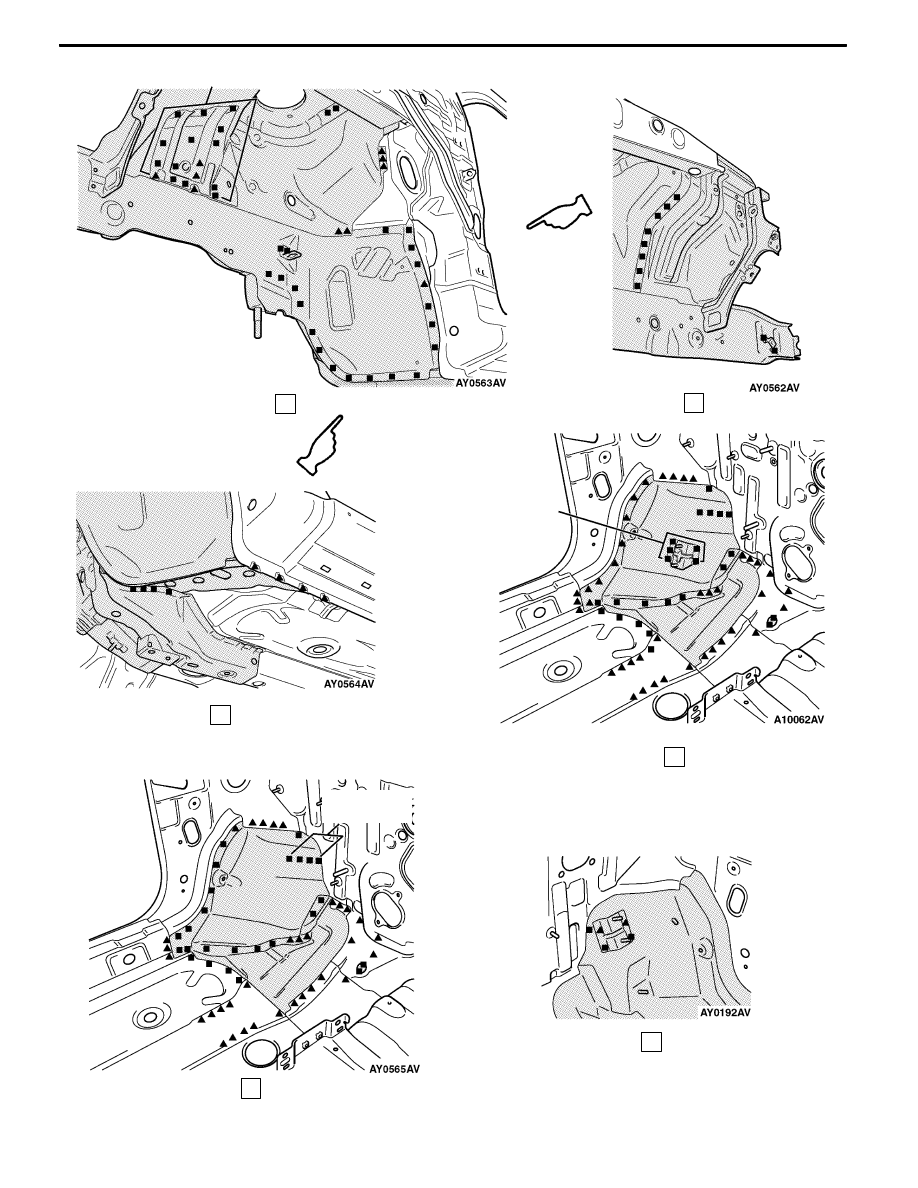

WELDED PANEL REPLACEMENT -

Fender Shield

C-6

G

H

I

F

E

G

H

17 points, left side only

4 points,

left side only

<RHD(Right side)>

<RHD>

<LHD>

H

5 points,

left side only

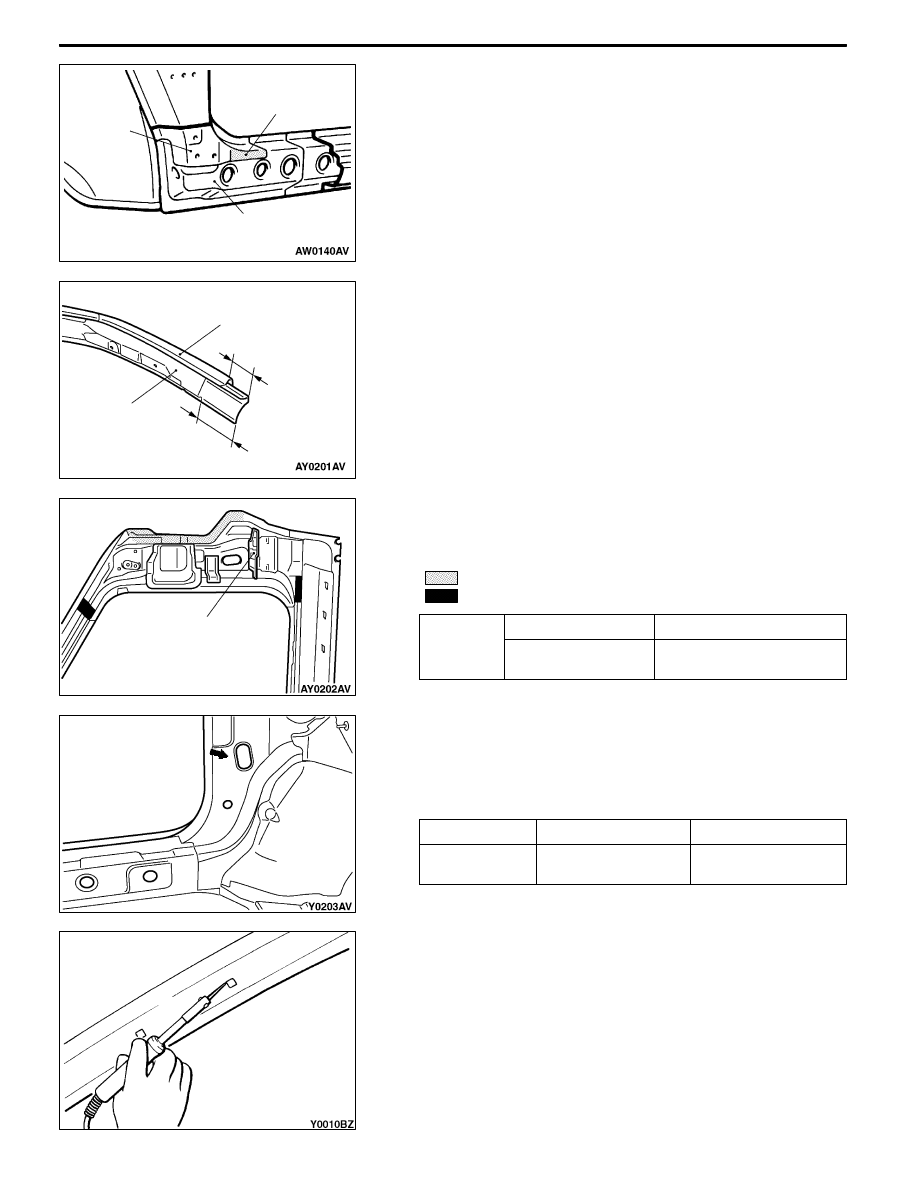

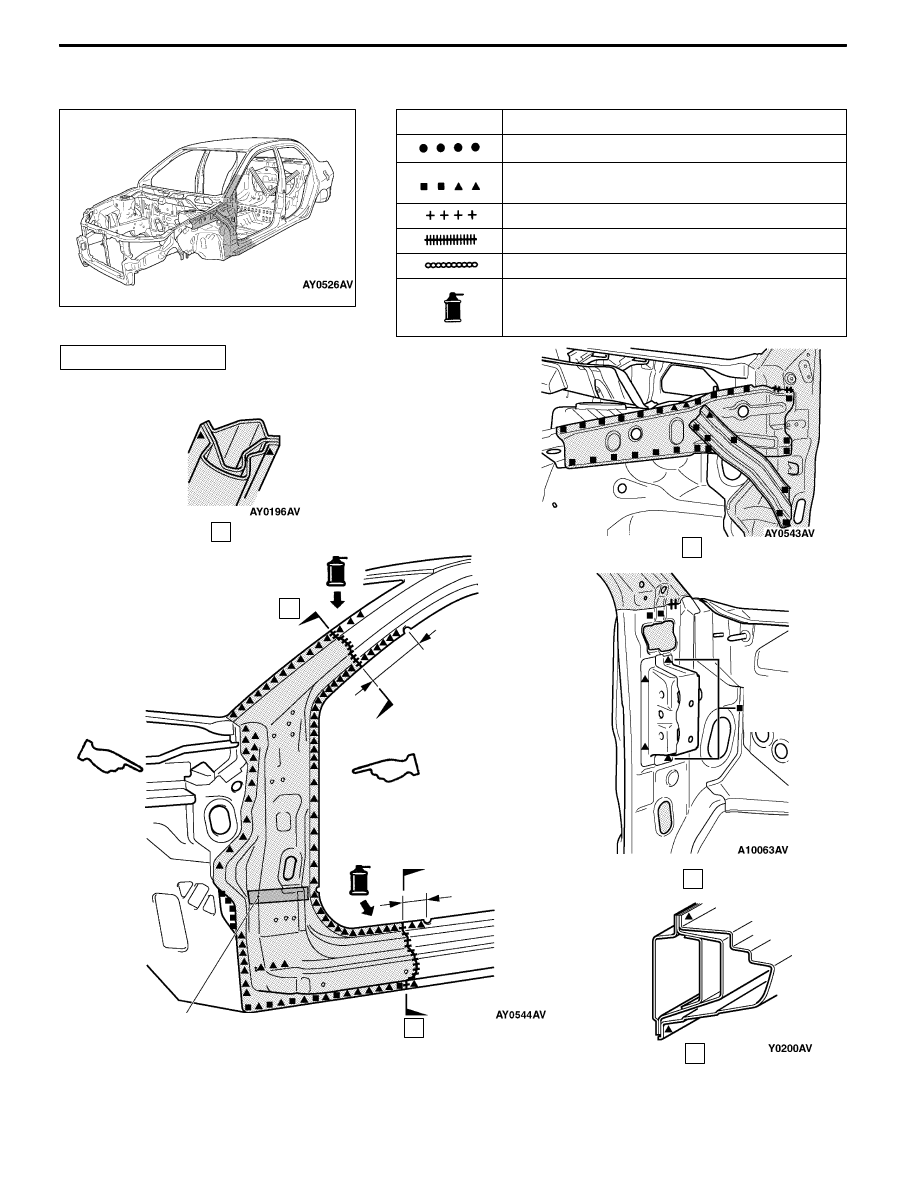

WELDED PANEL REPLACEMENT -

Front Pillar

C-7

FRONT PILLAR

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

2point

passenger’s

side

B

C

B

C

180 ± 20 mm

60 ± 10 mm

A

A

D

D

REPAIR WELDS

Foam acoustic material

(With the upper frame extension outer removed)

RS-II

Caution

Do not use heat at areas using foam material as the foam material may burn.

WELDED PANEL REPLACEMENT -

Front Pillar

C-8

NOTE ON REPAIR WORK
REMOVAL
As the front pillar reinforcement lower and side sill outer

reinforcement front are welded at the side sill, cut the side

outer panel at the position shown in the illustration where

the weld points of the reinforcement can be seen, remove,

and then remove the weld points of the front pillar

reinforcement lower.

INSTALLATION
1. To ensure the strength of the cut area of the front pillar,

cut the front pillar inner 100 mm above the cut area,

and the side outer panel 50 mm above the cut area as

shown in the illustration.

Cut the new center pillar at the same positions.

2. Attach the front pillar inner upper assembly of the new

front pillar to the body.

3.

When installing a new front pillar outer, install a front

pillar silencer protector filling up the gap with butyl

tape<RS-II> and then apply body sealant and

structural adhesive on the area shown in the illustration.

: Body sealant

: Adhesive

Adhesive

Type

BRAND

Epoxyayresin

adhesive

3M DP-460, 3M DP-420 or

equivalent

<The following service procedures are only applied

to RS-II.>
4.

After attaching the front pillar outer, seal the holes

and flanges with bolts and plate tape, fill the foam

material through the holes as shown in the illustration.

Foam material

Type

Brand Used

Foam acoustic

material

Two - part

ex-

panded urethane

3M ULTRAPRO

Panel foam - Yellow

5. About two hours after filling the foam material, remove the

bolts and plate tape, and solder the sealed holes until a

clip, etc. can be inserted completely.

Weld points

Side sill outer reinforcement

front

Front pillar

reinforce-

ment lower

50 mm

100 mm

Side outer panel

Front pillar

inner upper

Front pillar

silencer protector
