C-1

WELDED PANEL

REPLACEMENT

CONTENTS

HEADLAMP SUPPORT

3

. . . . . . . . . . . . . . . . . . .

FENDER SHIELD

4

. . . . . . . . . . . . . . . . . . . . . . . .

FRONT PILLAR

7

. . . . . . . . . . . . . . . . . . . . . . . . .

CENTER PILLAR

9

. . . . . . . . . . . . . . . . . . . . . . . .

SIDE SILL

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

QUARTER, OUTER

14

. . . . . . . . . . . . . . . . . . . . .

ROOF

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR END PANEL

18

. . . . . . . . . . . . . . . . . . . . .

REAR FLOOR

19

. . . . . . . . . . . . . . . . . . . . . . . . . .

QUARTER, INNER

21

. . . . . . . . . . . . . . . . . . . . . .

FRONT DOOR OUTER PANEL

23

. . . . . . . . . .

REAR DOOR OUTER PANEL

24

. . . . . . . . . . .

C-2

NOTES

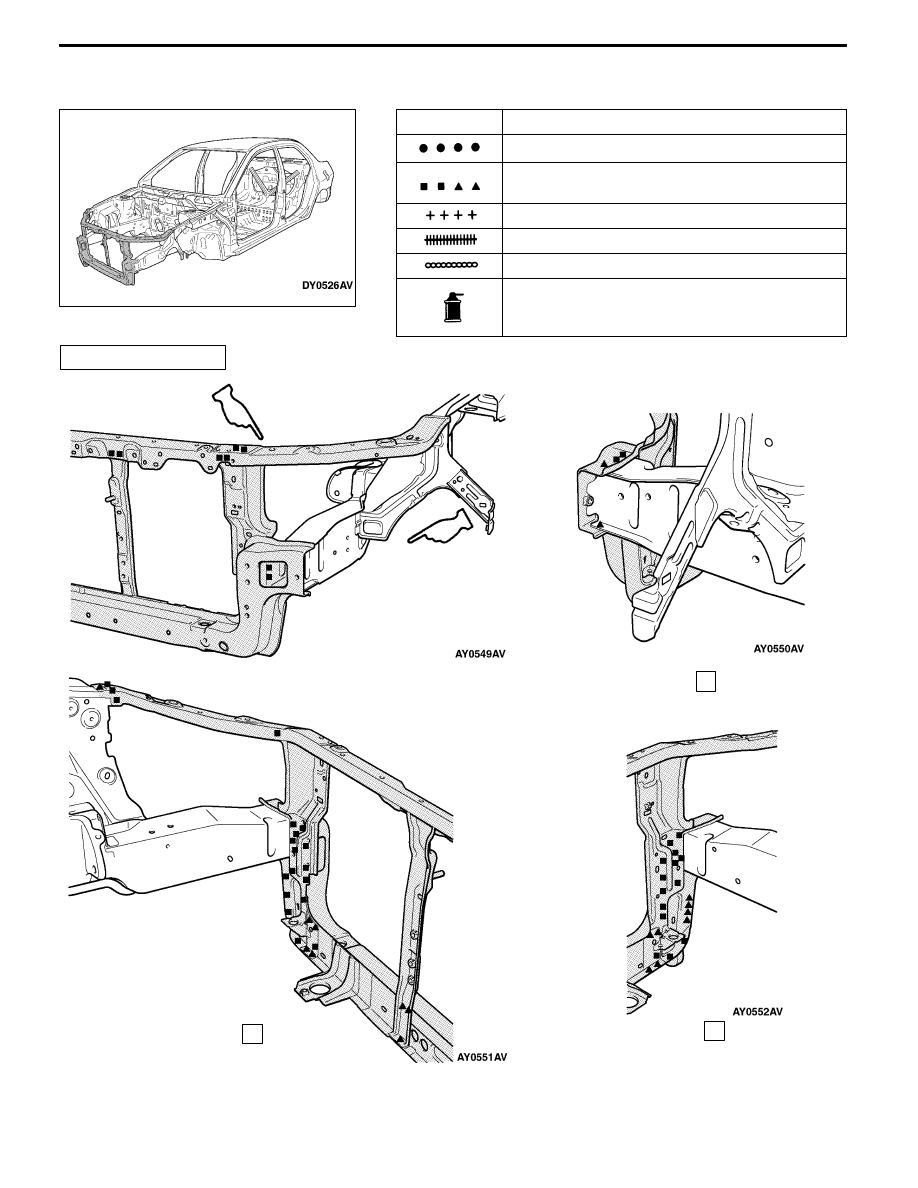

WELDED PANEL REPLACEMENT -

Headlamp Support

C-3

HEADLAMP SUPPORT

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

A

A

B

B

B

REPAIR WELDS

(Right side)

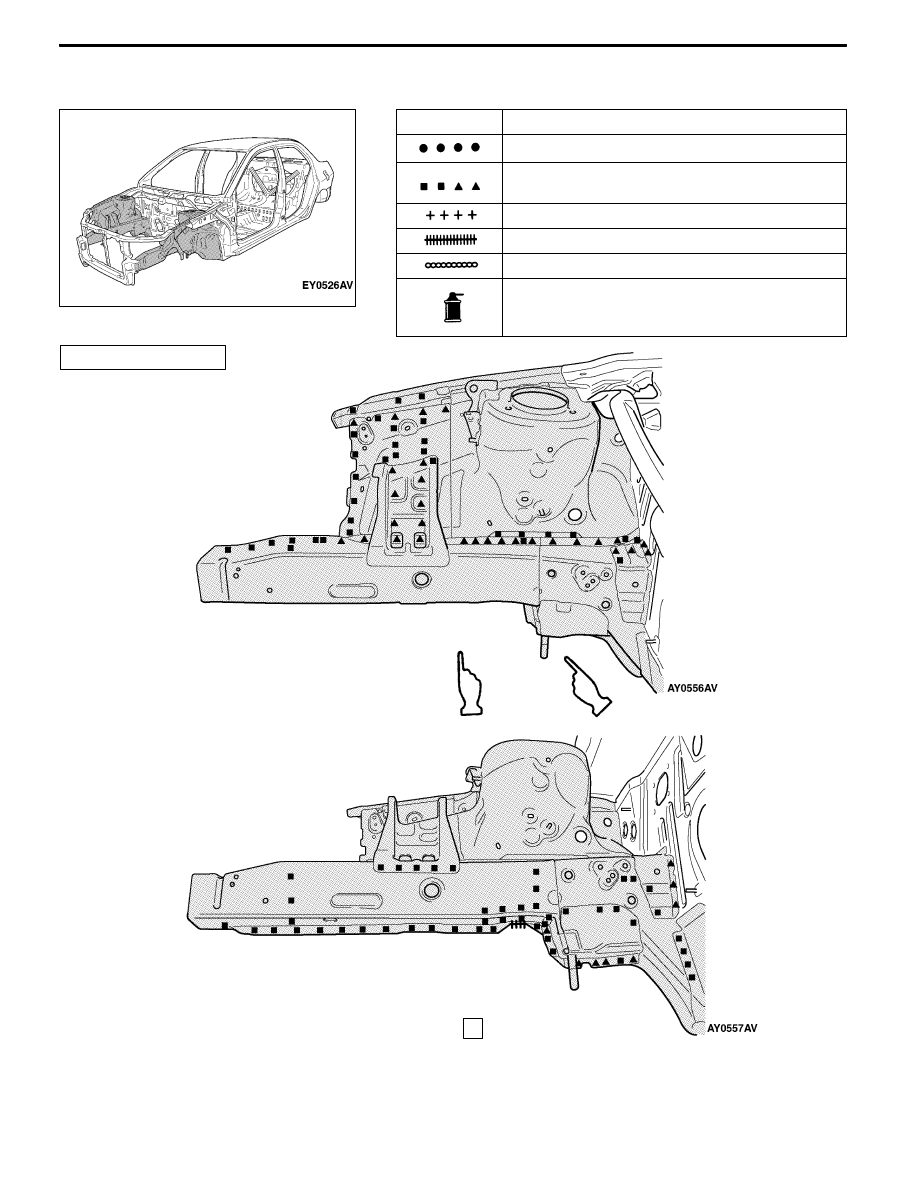

WELDED PANEL REPLACEMENT -

Fender Shield

C-4

FENDER SHIELD

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

A

A

F

REPAIR WELDS

NOTE

For the weld points for the headlamp support, refer to P.C-3 Headlamp Support.
