WELDED PANEL REPLACEMENT -

Quarter, Inner

C-21

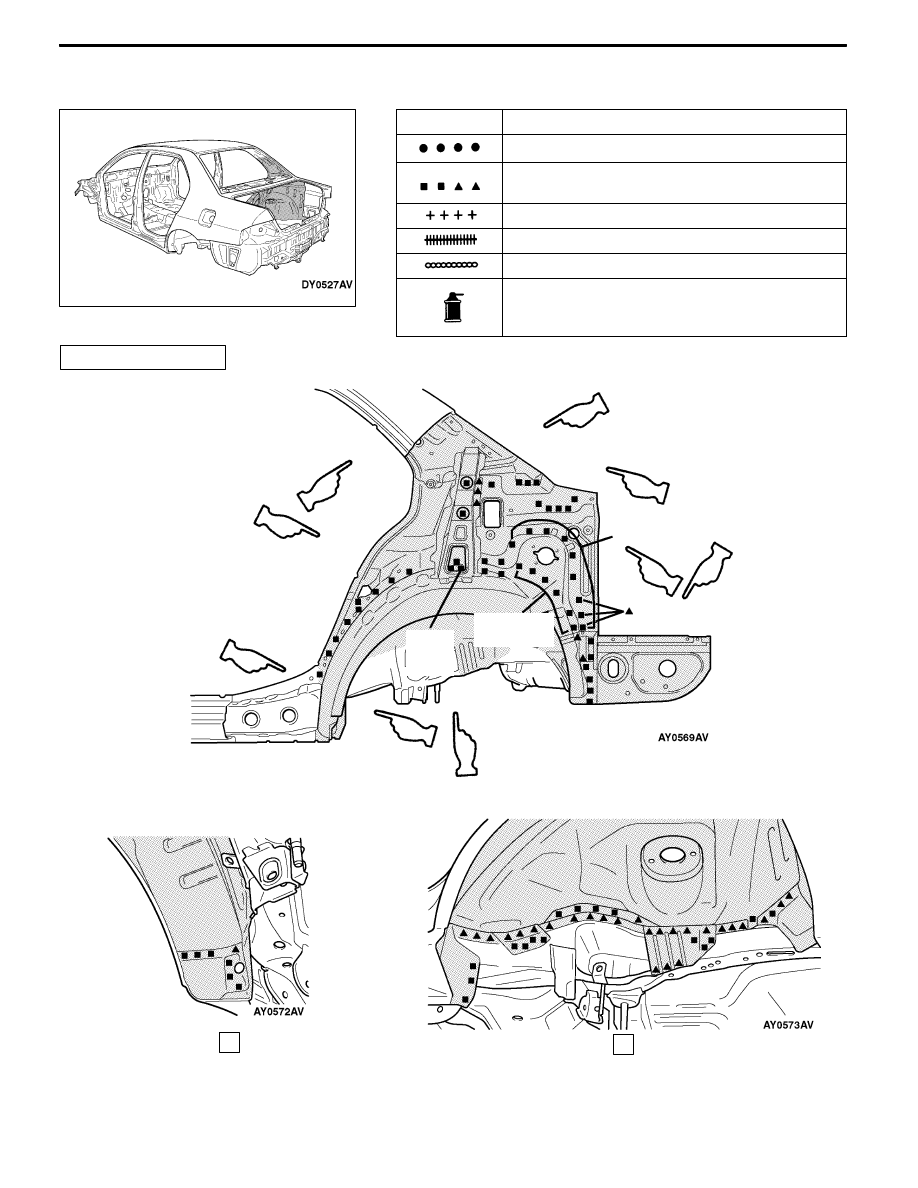

QUARTER, INNER

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

A

B

C

A

B

D

E

G

H

F

I

Vehicles with ACD

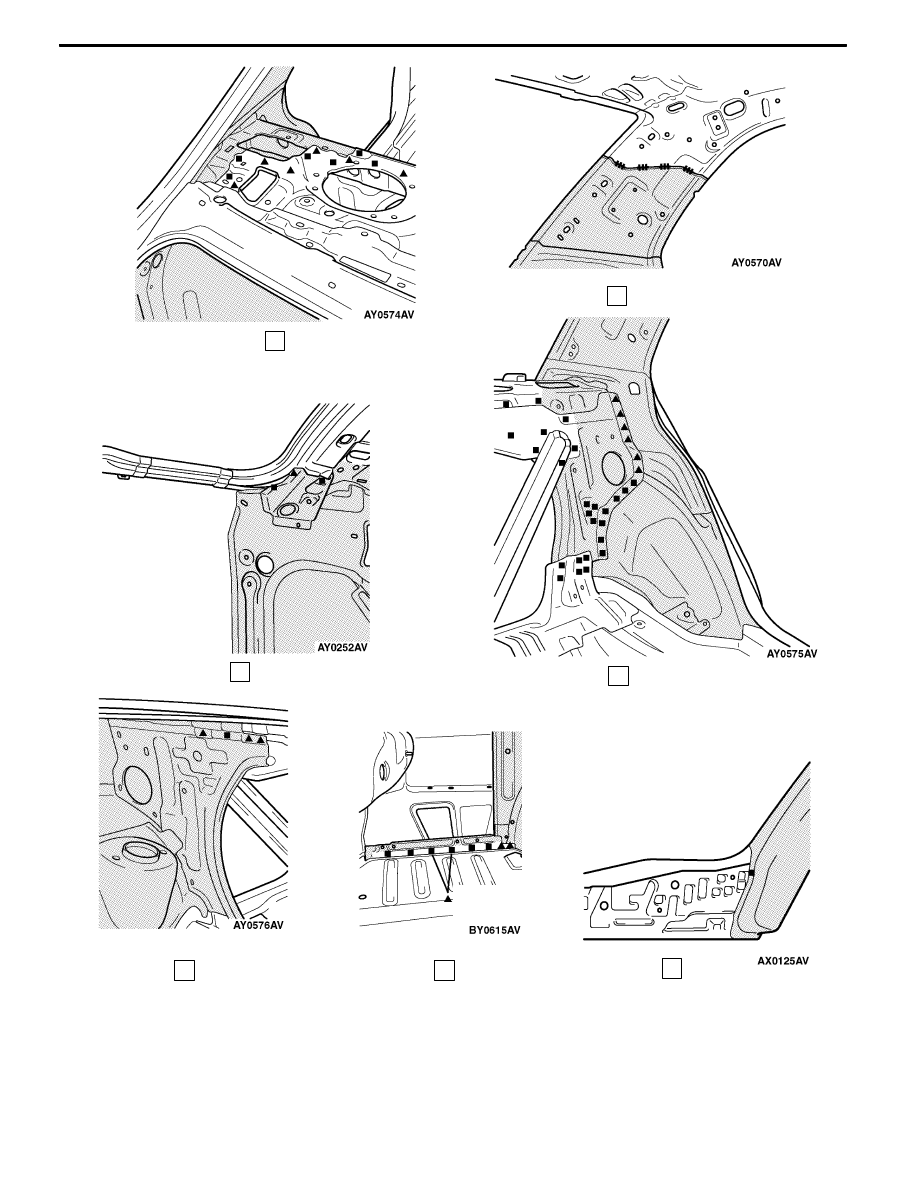

REPAIR WELDS

9 points on left side

(With the quarter outer removed)

6 points on

right side

Right

side

only

NOTE

For the weld points to the quarter outer, refer to P.C-14.

WELDED PANEL REPLACEMENT -

Quarter, Inner

C-22

C

E

D

F

G

H

I

Left side (Vehicles

with ACD)

(With the side sill outer reinforcement rear

removed.)

WELDED PANEL REPLACEMENT -

Front Door Outer Panel

C-23

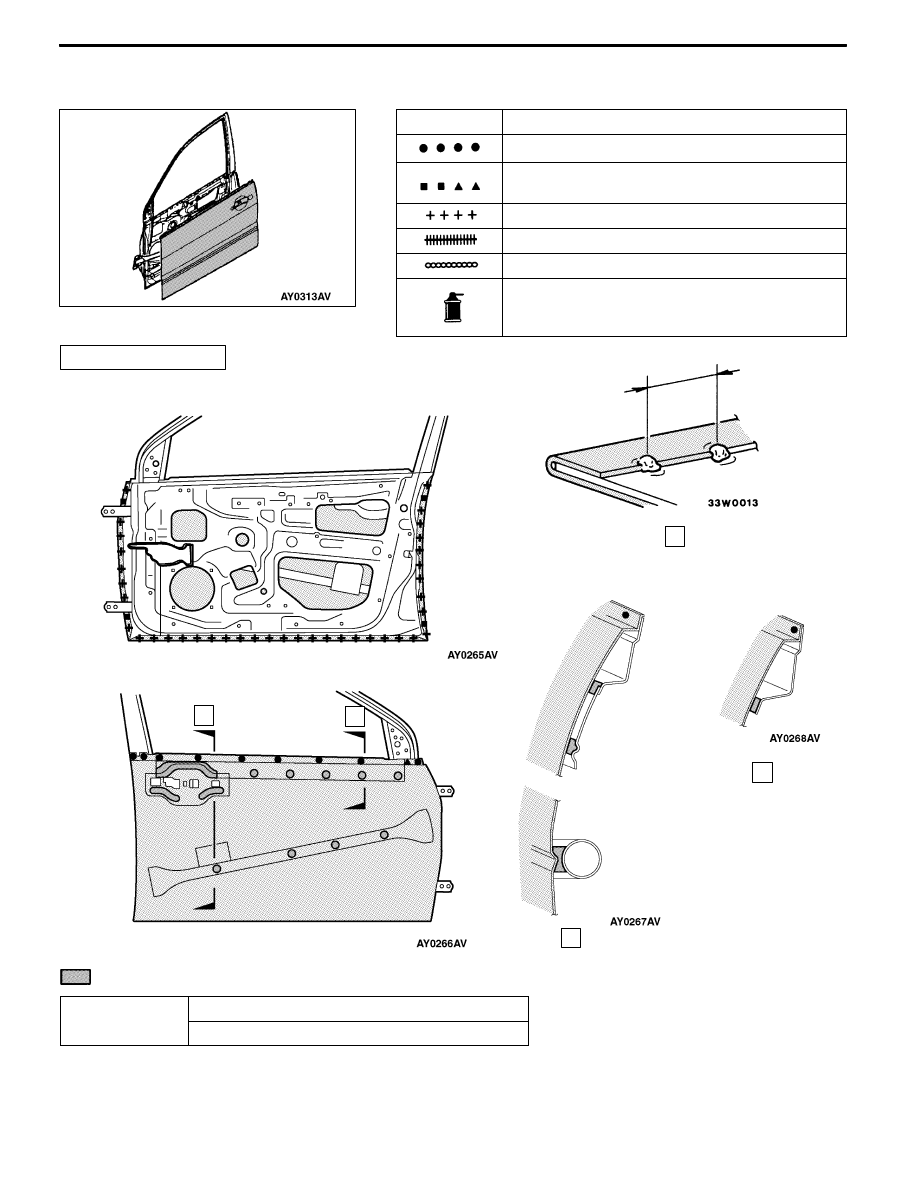

FRONT DOOR OUTER PANEL

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

REPAIR WELDS

A

B

B

50 mm

C

C

A

: Adhesive

Adhesive

Type

Chloroprene-base drying sealant

NOTE

After hemming the door outer panel, MIG spot weld the flange overlap section at a pitch of approx.

50 mm.

WELDED PANEL REPLACEMENT -

Rear Door Outer Panel

C-24

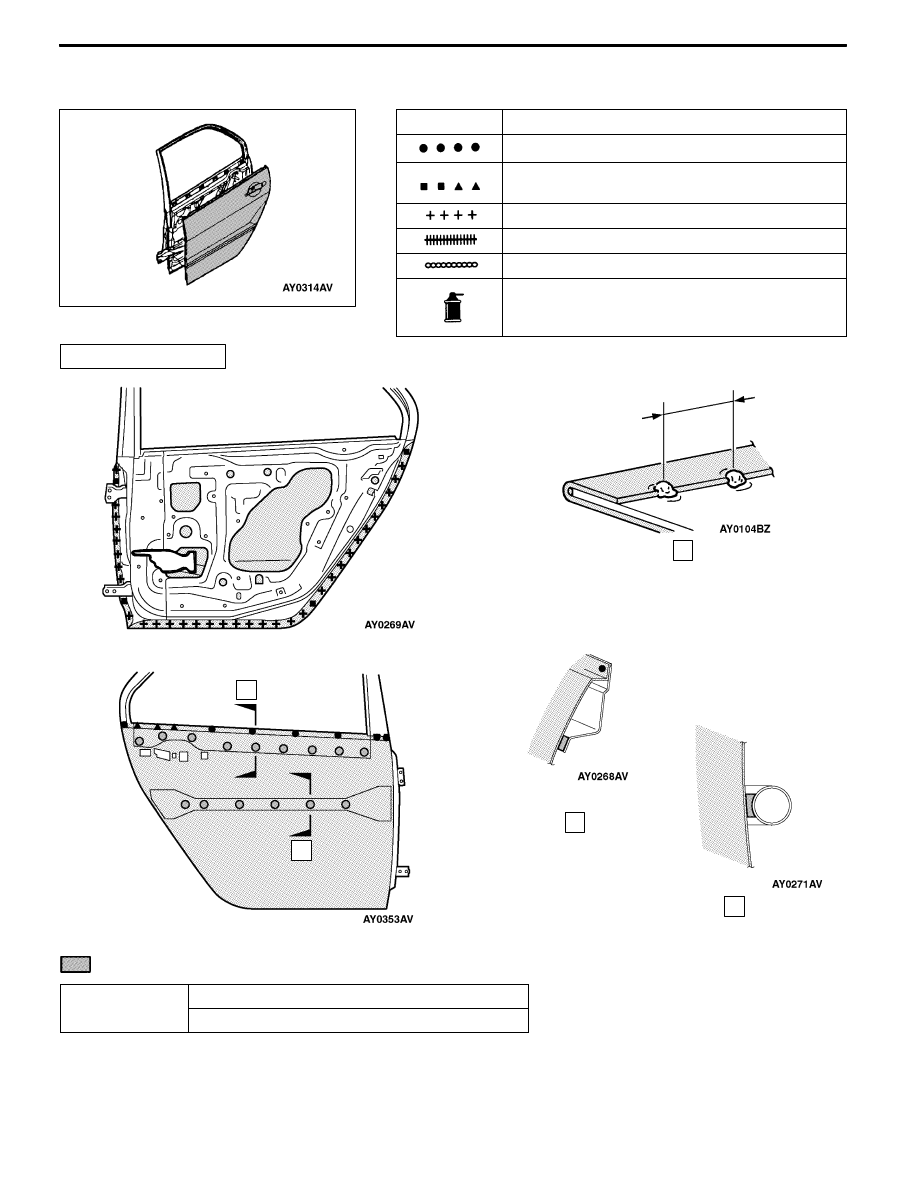

REAR DOOR OUTER PANEL

Symbol

Operation description
Spot welding

MIG plug welding (

J

: indicates two panels to be

welded

Y

: indicates three panels to be welded)

MIG spot welding
MIG arc welding (continuous)
Braze welding
Anti-corrosion agent application locations

(Use access holes to apply liberally to butt-welded

joints.)

A

B

B

C

C

A

REPAIR WELDS

50 mm

: Adhesive

Adhesive

Type

Chloroprene-base drying sealant

NOTE

After hemming the rear door outer panel, MIG spot weld the flange overlap section at a pitch of 50

mm.
