BODY CONSTRUCTION -

Body Construction Characteristics

A

11

4

13

B

13

15

17

A-19

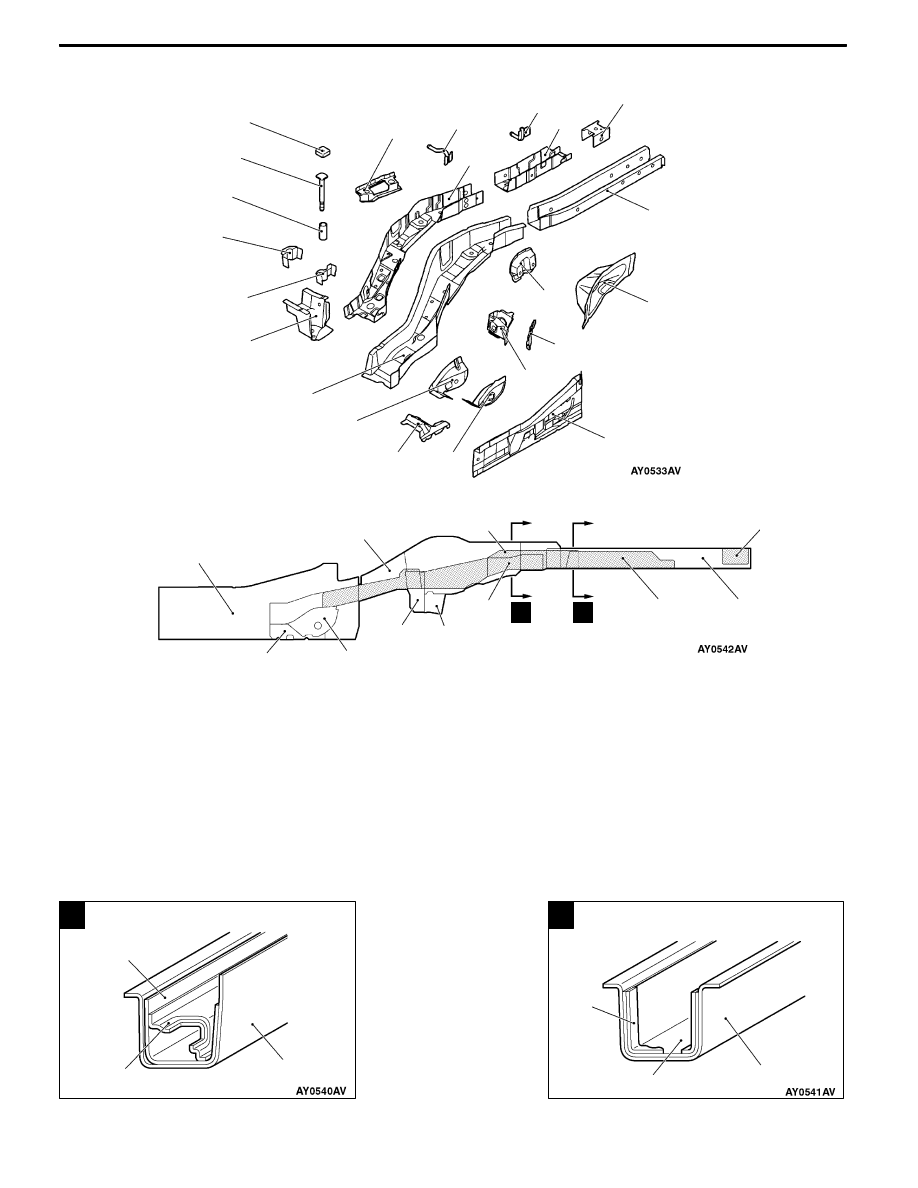

Rear Floor Sidemember Reinforcement

1

2

3

4

5

6

7

8

10

9

12

13

14

1

4

A

B

11

15

16

17

18

19

20

21

22

2

22

20

21

11

13

15

16

17

1. Trailing arm outer bracket

2. Rear floor sidemember support

3. Trailing arm inner bracket

4. Rear floor sidemember

5. Rear floor crossmember extension

6. Differential mount bulkhead

7. Differential mount reinforcement

8. Pipe

9. Square head bolt

10. Retainer

11. Rear suspension bracket

12. Muffler hanger center

13. Rear floor sidemember reinforcement front

14. Muffler hanger rear

15. Rear floor sidemember reinforcement rear

16. Bumper stay reinforcement (RS)

17. Rear floor sidemember extension

18. Rear floor sidemember reinforcement

19. Upper link bracket

20. Toe-control link side reinforcement

21. Toe-control link bracket

22. Rear floor side sill

BODY CONSTRUCTION -

Body Construction Characteristics

A-20

DOOR

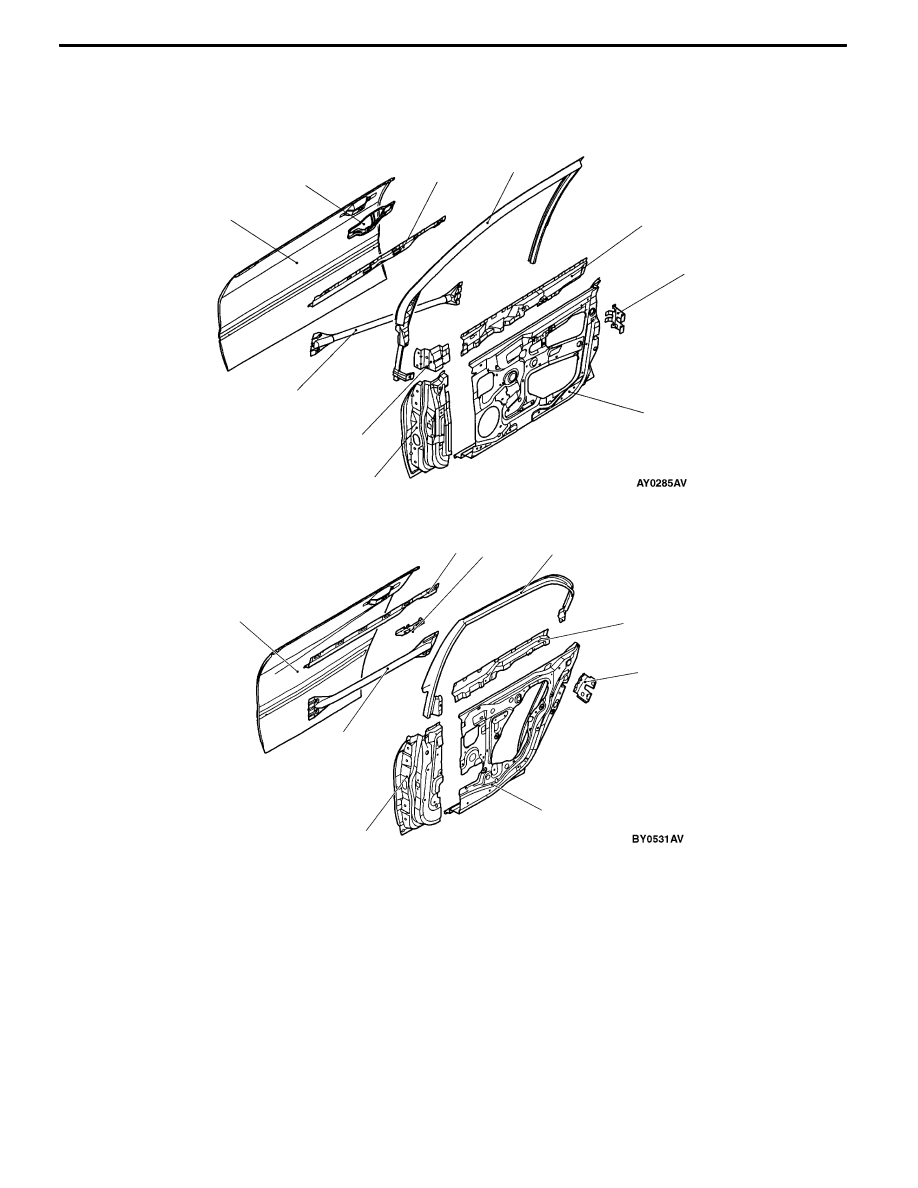

The front and back of the side door beam has been made large to cope with the force from the front

and sides during collision.

Front door

1

2

3

4

5

6

7

8

9

10

11

12

13

14 15

16

17

18

19

Rear door

1. Front door hinge panel

2. Front door hinge reinforcement upper

3. Front door side door beam

4. Front door outer panel

5. Front door outside handle reinforcement

6. Front door beltline reinforcement outer

7. Front door window sash

8. Front door beltline reinforcement inner

9. Front door latch reinforcement

10. Front door inner panel

11. Rear door hinge panel

12. Rear door side door beam upper

13. Rear door outer panel

14. Rear door beltline reinforcement outer

15. Rear door beltline bracket

16. Rear door window sash

17. Rear door beltline reinforcement inner

18. Rear door latch reinforcement

19. Rear door inner panel

BODY CONSTRUCTION -

Silencer Application Locations

A-21

SILENCER APPLICATION LOCATIONS

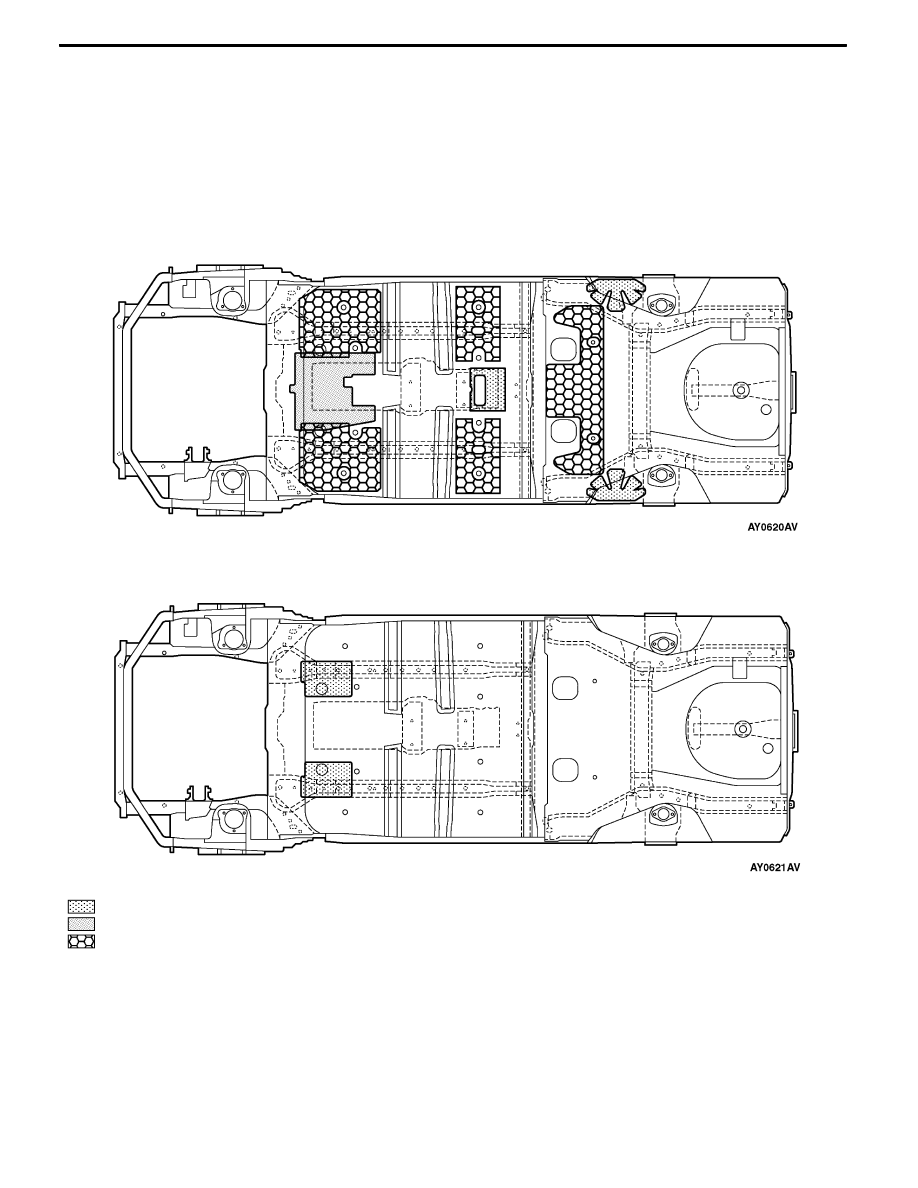

Silencers (MD-12 and melting sheets) are attached to the top of the floor to reduce vibration and insulate

against the heat from exhaust gas.

NOTE

MD-12 is a high performance sheet composed of asphalt applied with mica and thermosetting resin for

improving anti-vibration performance.

: 1.6 mm thick melting sheet
: 3.2 mm thick melting sheet (Place two 1.6 mm melting sheets one on top of another.)

: 4.0 mm thick MD-12 (Place three 1.6 mm melting sheets one on top of another.)

<RS>

<RS-II>

NOTE

The number in the parentheses indicates the number of melting sheet

used for repair.

BODY CONSTRUCTION -

Locations Using Urethane Foam and Foam Material

A-22

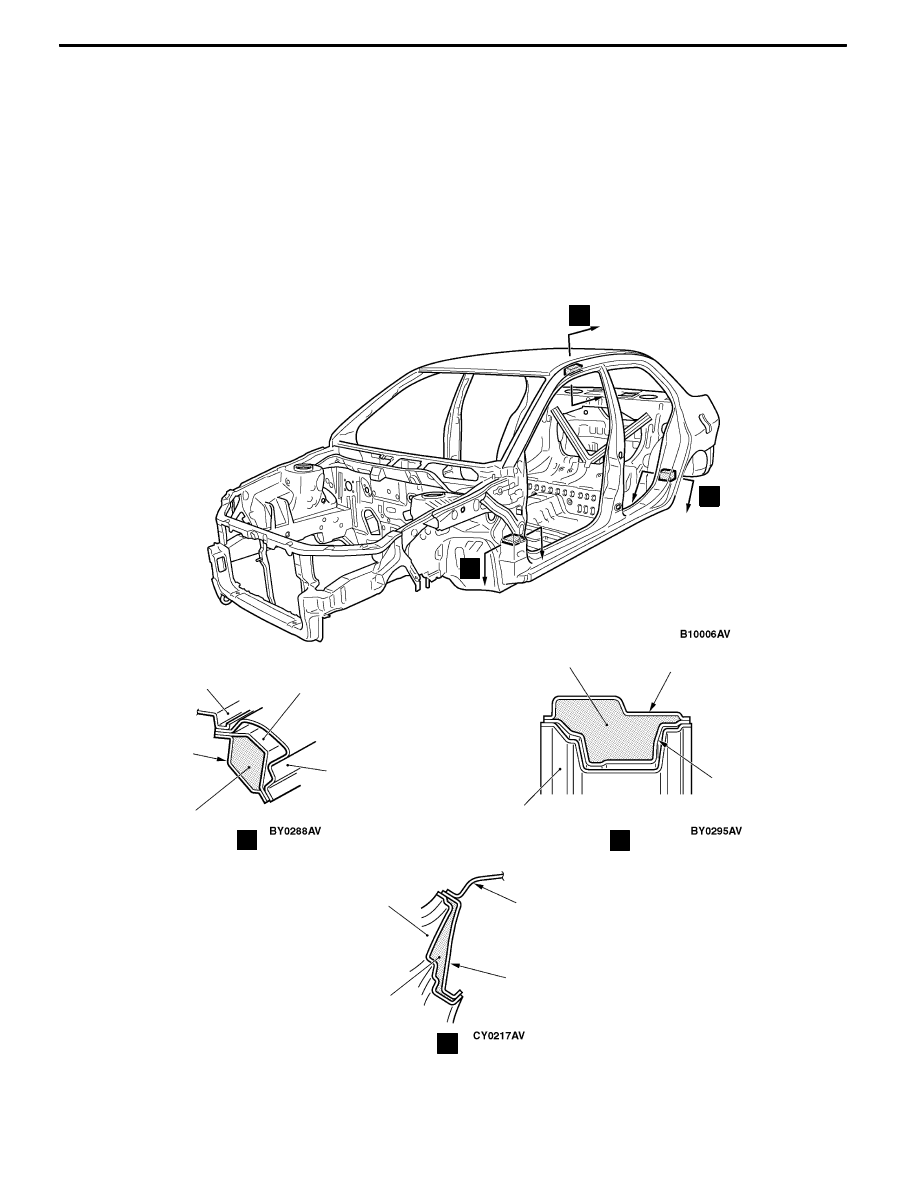

LOCATIONS USING URETHANE FOAM AND FOAM MATERIAL

1. Urethane foam is inserted into the center pillar to prevent the penetration of noise.

2. By filling the top of the front pillar, bottom of the front pillar, center pillar, side roof rail, rear pillar

and inside the wheel house arch with foam acoustic material, penetration of noise is prevented.

Precautions on performing work involving sheet metal at locations using foam material

As foam may burn when heated, observe the following precautions.

1. Do not perform heating work using gas burners at locations using foam material.

2. When cutting locations using foam material, use tools (air saw, etc.) which do not generate

heat.

3. If leftover foam material is present at the area to be cut (body side), remove the foam around

the area to be welded before proceeding with welding.

A

B

C

A

B

C

Front pillar

inner lower

Foam

acoustic

material

Quarter

inner panel

Roof panel

Side roof rail inner

Rear wheel

house inner

panel

Front pillar

reinforcement

lower

Side

outer panel

Front pillar
