BODY CONSTRUCTION -

Body Construction Characteristics

A-15

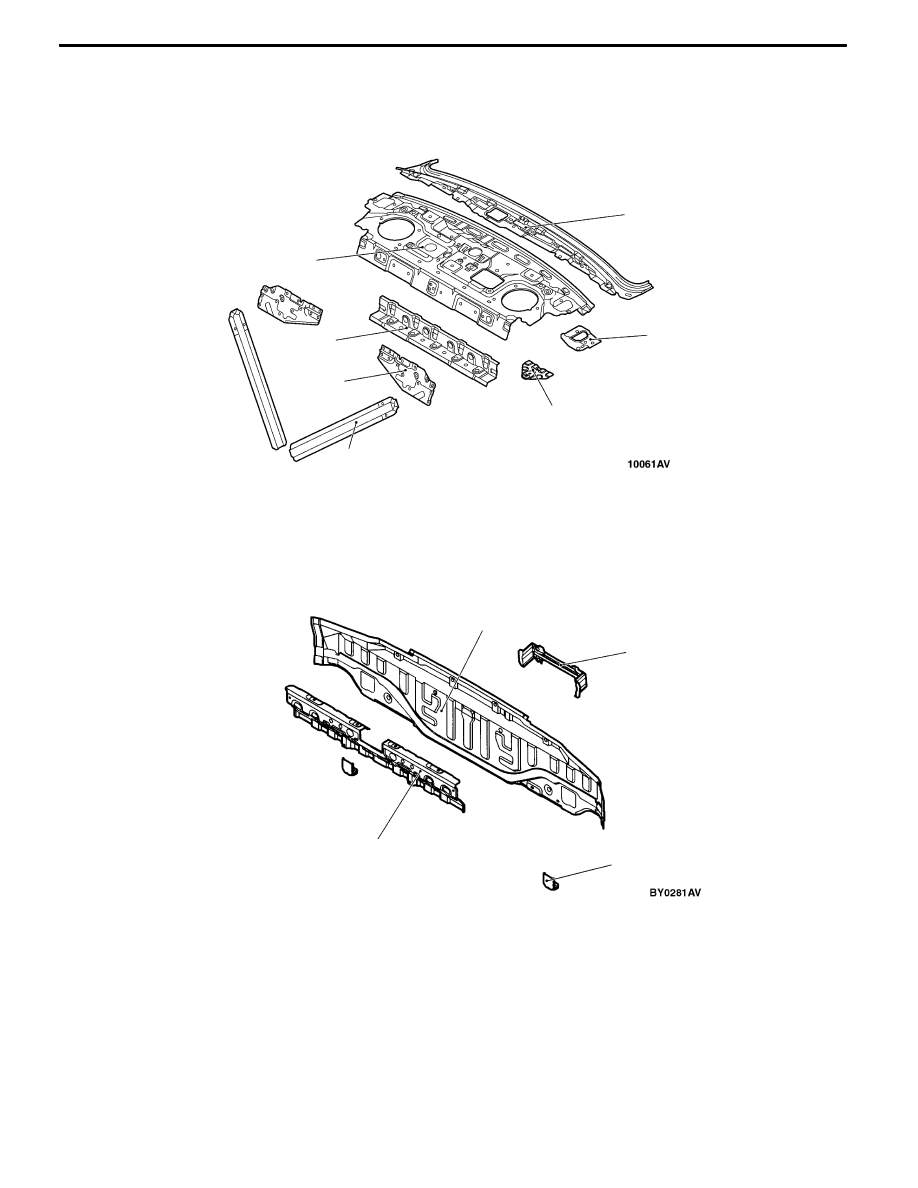

REAR BODY

Rear Deck
A rear shelf extension has been added to form closed surface structure. Then, the rear shelf and the

rear floor have been joined to improve the torsion rigidity of the seat back plate.

1

2

3

4

5

6

7

1. Seat back plate

2. Rear seat back panel

3. Rear shelf extension

4. Rear shelf panel

5. Rear shelf reinforcement

6. Trunk lid hinge reinforcement

7. Seat belt reinforcement (Europe and General

Export spec. models)

Rear end panel

1

2

3

4

1. Rear end panel inner

2. Rear end panel outer

3. Rear license plate bracket

4. Bumper bracket lower

BODY CONSTRUCTION -

Body Construction Characteristics

A-16

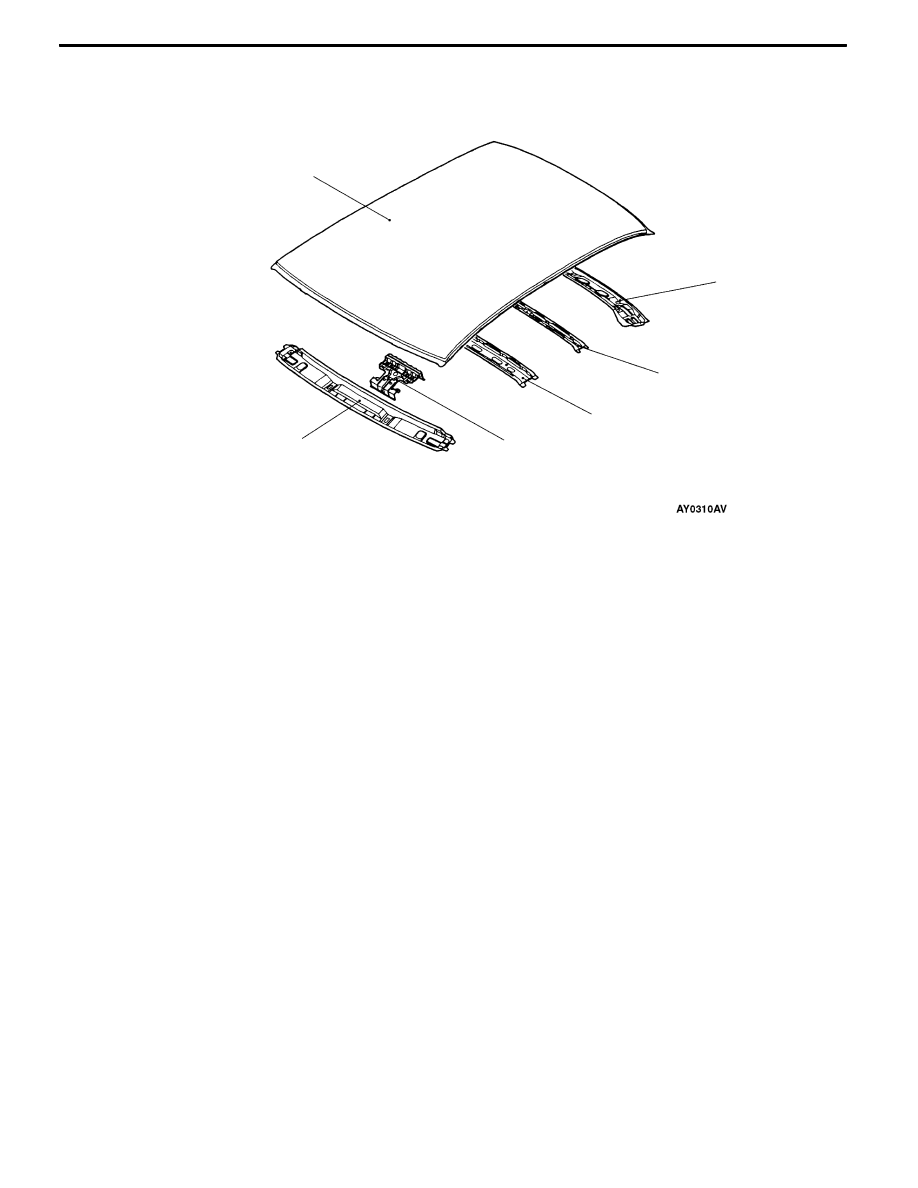

ROOF

The cross section of the roof bow has been made large to improve safety in collision.

1

2

3

4

5

6

1. Roof panel

2. Rear roof rail

3. Rear roof bow

4. Front roof bow

5. Map lamp bracket

6. Front roof rail

BODY CONSTRUCTION -

Body Construction Characteristics

A-17

UNDER BODY

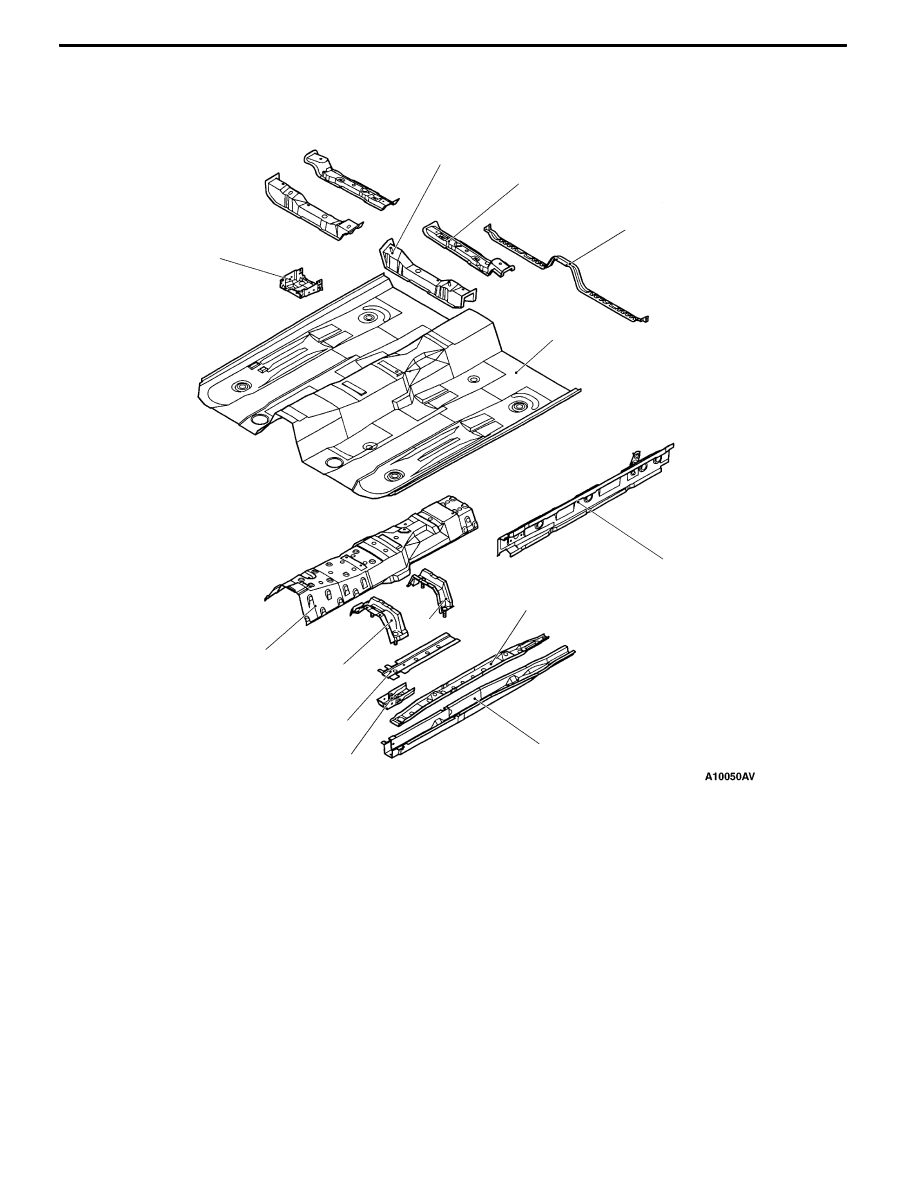

Front Floor
The cross section of the front floor sidemember has been made large to improve safety in collision.

1

2

3

4

5

6

7

8

9

10

11

12

13

1. Installment panel center bracket

reinforcement

2. Front floor crossmember front

3. Front floor crossmember rear

4. Front floor extension panel rear

5. Front floor pan

6. Front floor side sill inner

7. Front floor sidemember reinforcement rear

(LHD, Left side)

8. Front floor sidemember

9. Front floor sidemember reinforcement front

(LHD, Left side)

10. Front floor sidemember reinforcement

11. Backbone crossmember rear

12. Backbone crossmember front

13. Backbone reinforcement

BODY CONSTRUCTION -

Body Construction Characteristics

A-18

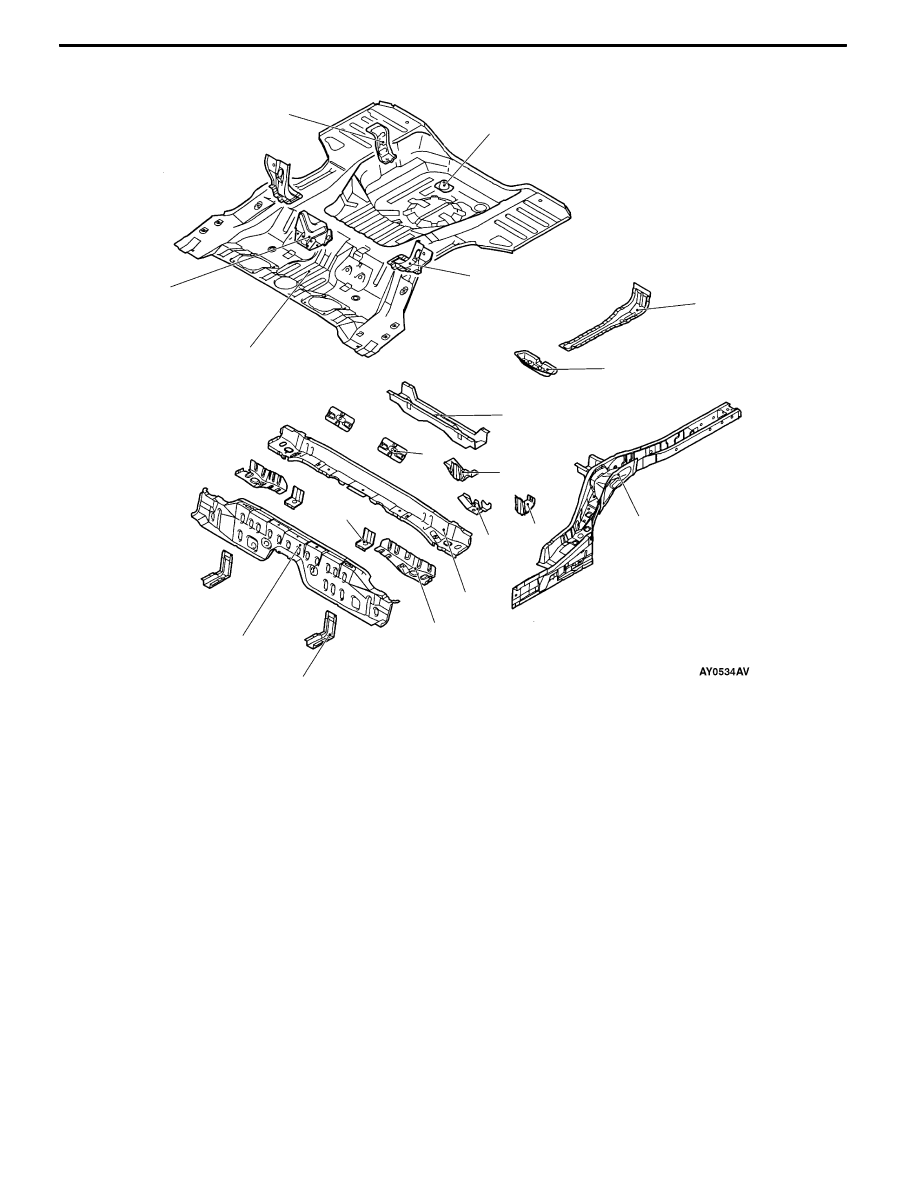

Rear Floor

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

1. Rear floor pan

2. Seat back plate extension

3. Jack bracket

4. Spare tire bracket

5. Rear seat back reinforcement

6. Towing hook reinforcement

7. Crossmember center support

8. Rear floor crossmember

9. Rear floor seatbelt reinforcement

10. Differential/fuel support bracket rear (Vehicles

with mechanical LSD)

11. Rear floor sidemember

12. Fuel tank rear bracket (Vehicles with AYC)

13. Differential/fuel support bracket front (Vehicles

with mechanical LSD)

14. Rear seat crossmember

15. Seat crossmember reinforcement

16. Fuel tank front reinforcement

17. Front floor sidemember extension

18. Rear floor extension
