BODY CONSTRUCTION -

Maintenance, Serviceability

A-7

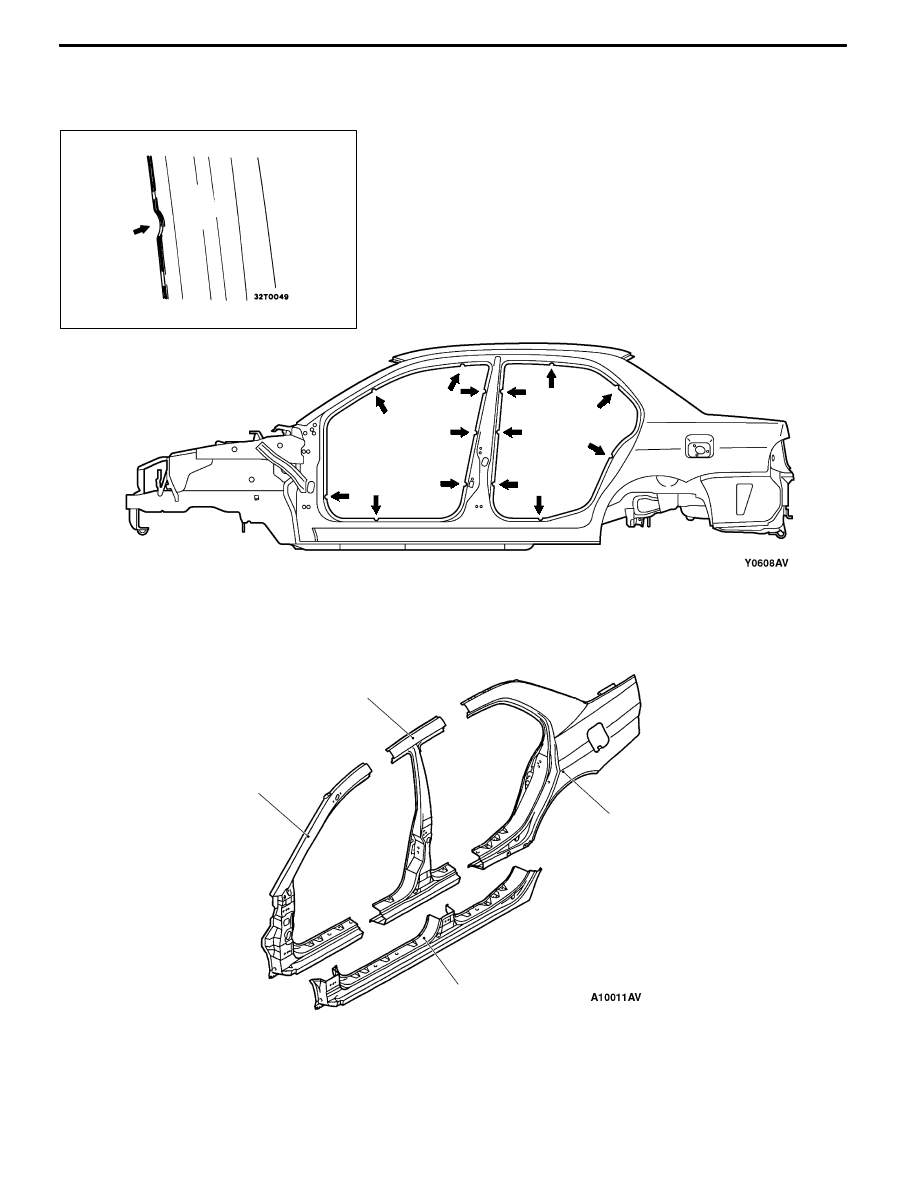

Side Structure
Panel positioning notches have been provided at the door opening section to improve operation performance

when replacing panels.

Panel positioning notch

Side Outer Panel
Spare parts are provided in the following cut form with the adoption of the pillar integral type side outer

panel.

Front pillar outer

Center pillar outer

Quarter outer

Side sill outer

BODY CONSTRUCTION -

Body Construction Characteristics

A-8

BODY CONSTRUCTION CHARACTERISTICS

FRONT BODY

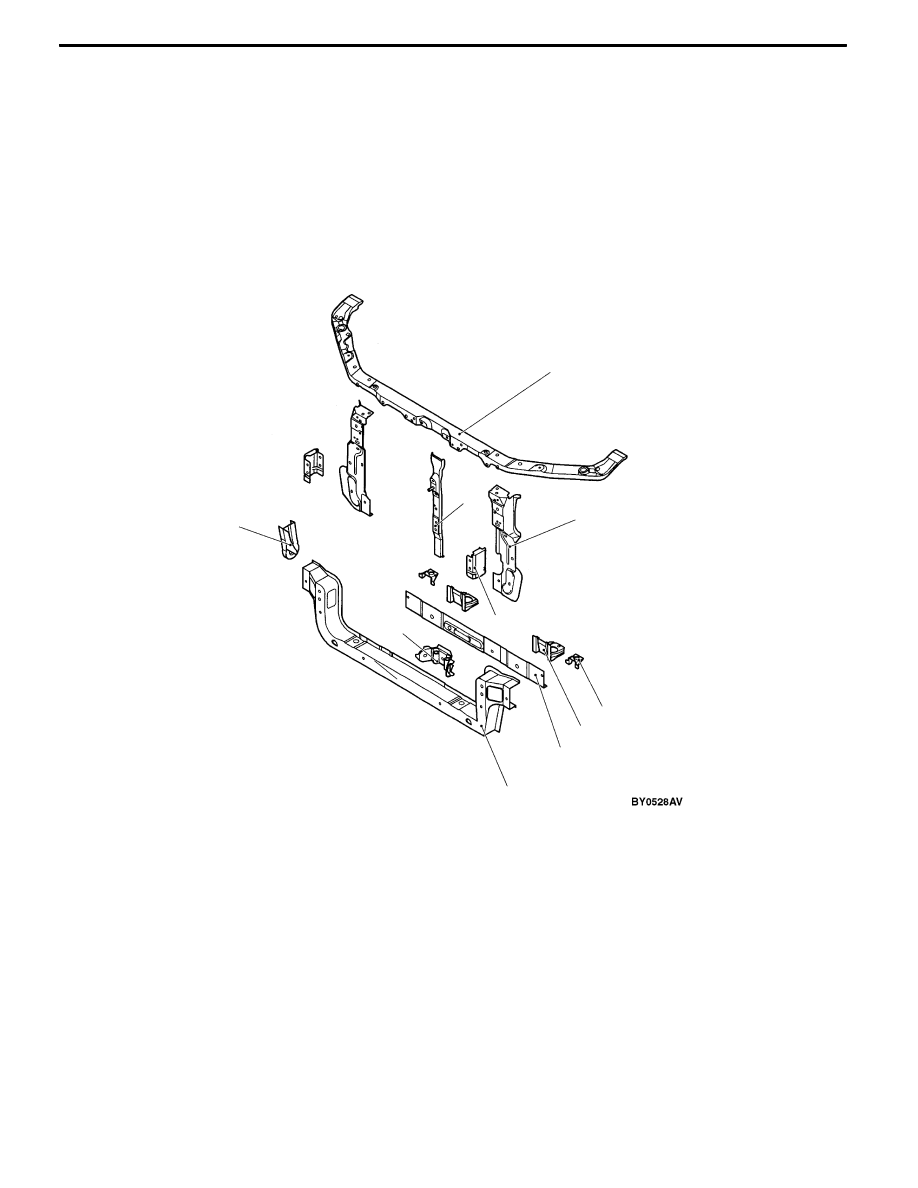

Headlamp Support
1. By adopting a steel sheet with variable thickness* for the front end crossmember outer, the steel

sheet thickness on the right side of the vehicle has been increased to improve safety in collision

and body rigidity.

NOTE

*: Steel sheets with different thickness welded to formone steel sheet.

1

2

3

4

10

9

8

7

6

5

1. Front end upper bar

2. Headlamp support panel

3. Hood lock stay

4. Front end crossmember inner reinforcement

5. A/C condenser bracket

6. Radiator bracket

7. Front end crossmember inner

8. Front end crossmember outer

9. Shipping hook

10. Front end crossmember reinforcement

BODY CONSTRUCTION -

Body Construction Characteristics

A-9

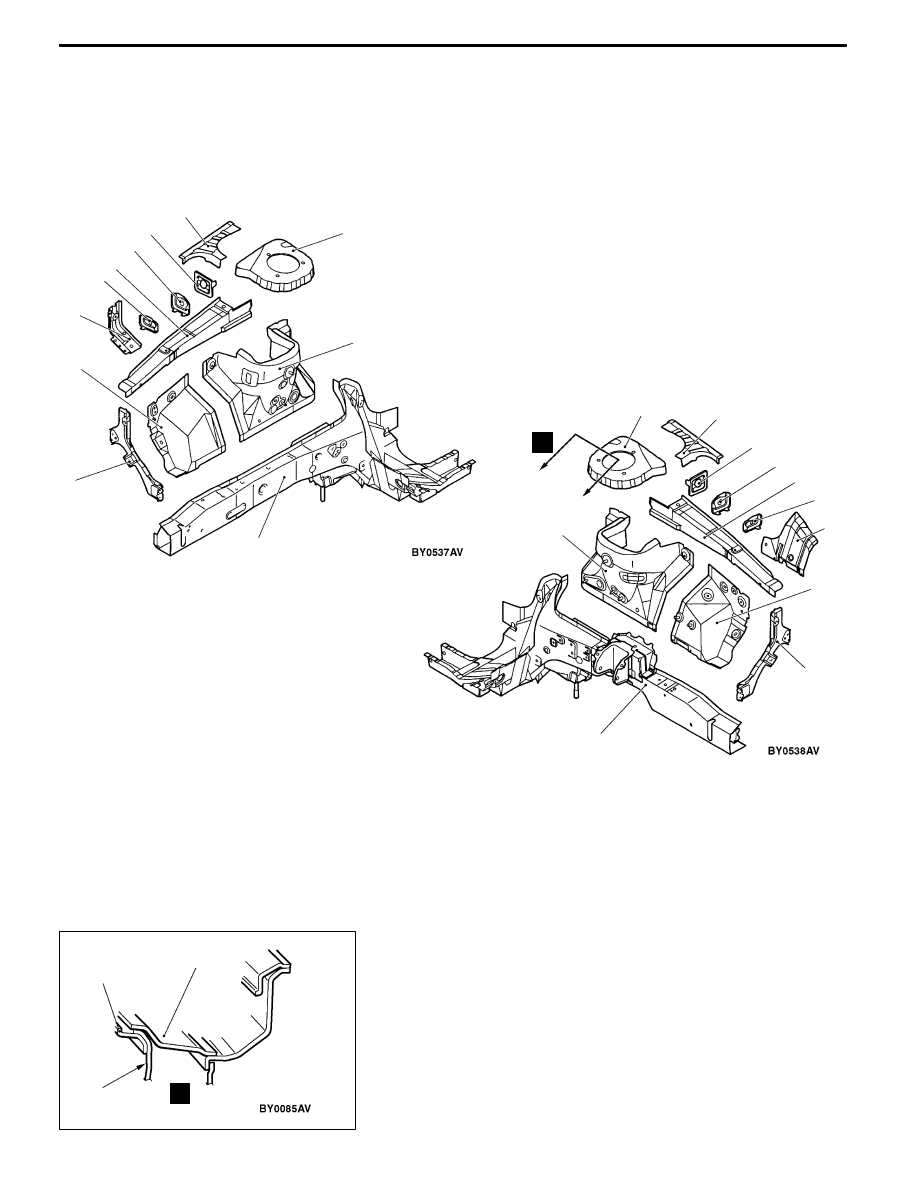

Fender Shield
1. The cross section of the front sidemember has been increased and a steel sheet with variable thickness*

has been adopted for the front sidemember inner to increase the thickness of the cabinet side in

the aim to improve safety in collision, body rigidity, and realize lightweight.
NOTE

*: Steel sheets with different thickness welded to form one steel sheet.

1

2

3

4

5

6

7

8

9

11

12

Right side

Left side

10

10

1

2

4

5

6

7

8

9

A

11

1. Headlamp support panel side

2. Front fender shied

3. Engine mount reinforcement

4. Upper frame bulkhead front

5. Front upper frame inner

6. Upper frame bulkhead

7. Upper frame bulkhead rear

8. Spring house bracket reinforcement

9. Spring house bracket

10. Spring house panel

11. Front sidemember

12. Transmission mount reinforcement outer

2. The spring house panel has been designed to be directly

installed with the cowl top lower panel, and the body

rigidity of the suspension attachment holder has been

increased to improve operational stability and quietness.

Spring

house

bracket

Spring

house panel

A

Cowl top

lower panel

BODY CONSTRUCTION -

Body Construction Characteristics

A

1

2

3

B

5

1

3

A-10

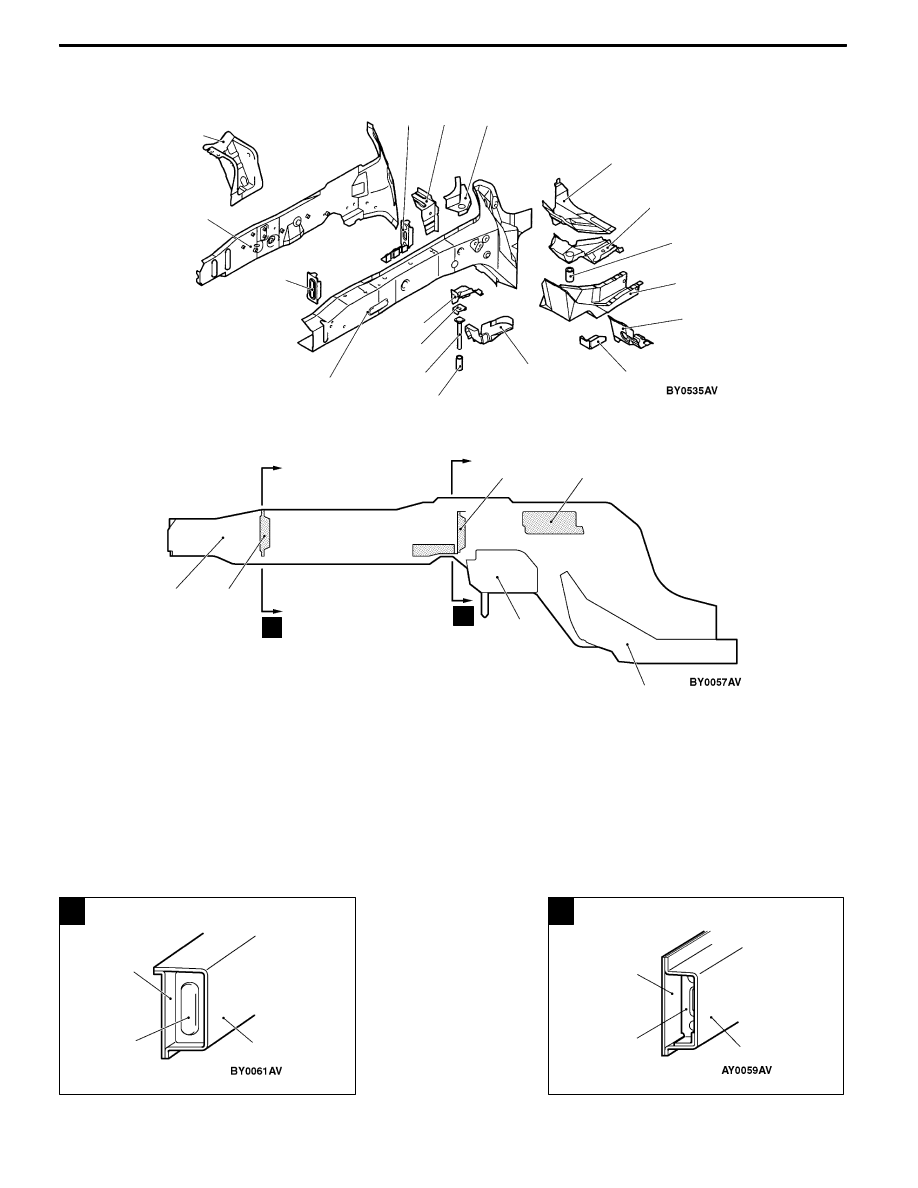

Front Sidemember Reinforcement

Right side

5

7

2

3

4

5

6

7

8

9

10

11

A

B

1

15

12

11

14

14

13

16

17

18

1

2

1. Front sidemember inner

2. Front sidemember bulkhead A

3. Front sidemember outer

4. Engine mount bracket

5. Front sidemember inner reinforcement lower

6. Front sidemember gusset rear

7. Front sidemember inner reinforcement rear

8. Dash panel extension

9. Pipe support rear

10. Pipe nut

11. Front sidemember rear

12. Dash crossmember extension

13. Suspension crossmember support bracket

14. Suspension crossmember bracket inner

15. Pipe

16. Square head bolt

17. Retainer

18. Pipe support front
