Mitsubishi Lancer Evolution 7. Manual - part 44





BODY CONSTRUCTION -

Body Components

A-3

1. Headlamp support panel

2. Hood lock stay

3. Front end crossmember

4. Front end upper bar

5. Headlamp support panel side

6. Front fender shield

7. Front upper frame inner

8. Upper frame bulkhead front

9. Upper frame bulkhead

10. Upper frame bulkhead rear

11. Front sidemember inner

12. Engine mount bracket

13. Front sidemember rear

14. Front sidemember outer

15. Spring house panel

16. Dash panel

17. Dash panel silencer

18. Dash panel reinforcement

19. Upper frame to front pillar brace

20. Upper frame extension outer

21. Upper frame extension inner

22. Cowl top lower panel

23. Cowl top inner panel

24. Cowl top upper panel

25. Front deck crossmember

26. Hood inner panel

27. Hood outer panel

28. Front roof rail

29. Front roof bow

30. Roof panel

31. Rear roof bow

32. Rear roof rail

33. Seat back plate

34. Rear seat back panel

35. Rear shelf panel

36. Rear seat back brace

37. Trunk lid outer panel

38. Trunk lid inner panel

39. Trunk lid hinge

40. Quarter inner extension rear

41. Quarter corner panel

42. Rear combination lamp housing

43. Side roof rail inner

44. Front pillar inner upper

45. Front pillar inner lower

46. Center pillar inner

47. Side outer panel

48. Rear wheel house inner panel

49. Quarter inner panel

50. Rear floor side brace

51. Quarter outer extension lower

52. Fuel filler door

53. Rear license plate bracket

54. Rear end panel outer

55. Rear end panel inner

56. Rear door outer panel

57. Rear door side door beam

58. Rear door inner panel

59. Front door outer panel

60. Front door side door beam

61. Front door inner panel

62. Fender panel

63. Front floor crossmember rear

64. Front floor crossmember front

65. Front floor side sill inner

66. Front floor sidemember

67. Backbone reinforcement

68. Installment panel center bracket reinforcement

69. Front floor pan

70. Front floor extension panel rear

71. Rear floor extension

72. Rear floor pan

73. Seat back plate extension

74. Jack bracket

75. Spare tire bracket

76. Towing hook reinforcement

77. Rear floor sidemember extension

78. Crossmember center support

79. Rear floor crossmember

80. Rear floor sidemember

81. Rear seat back reinforcement

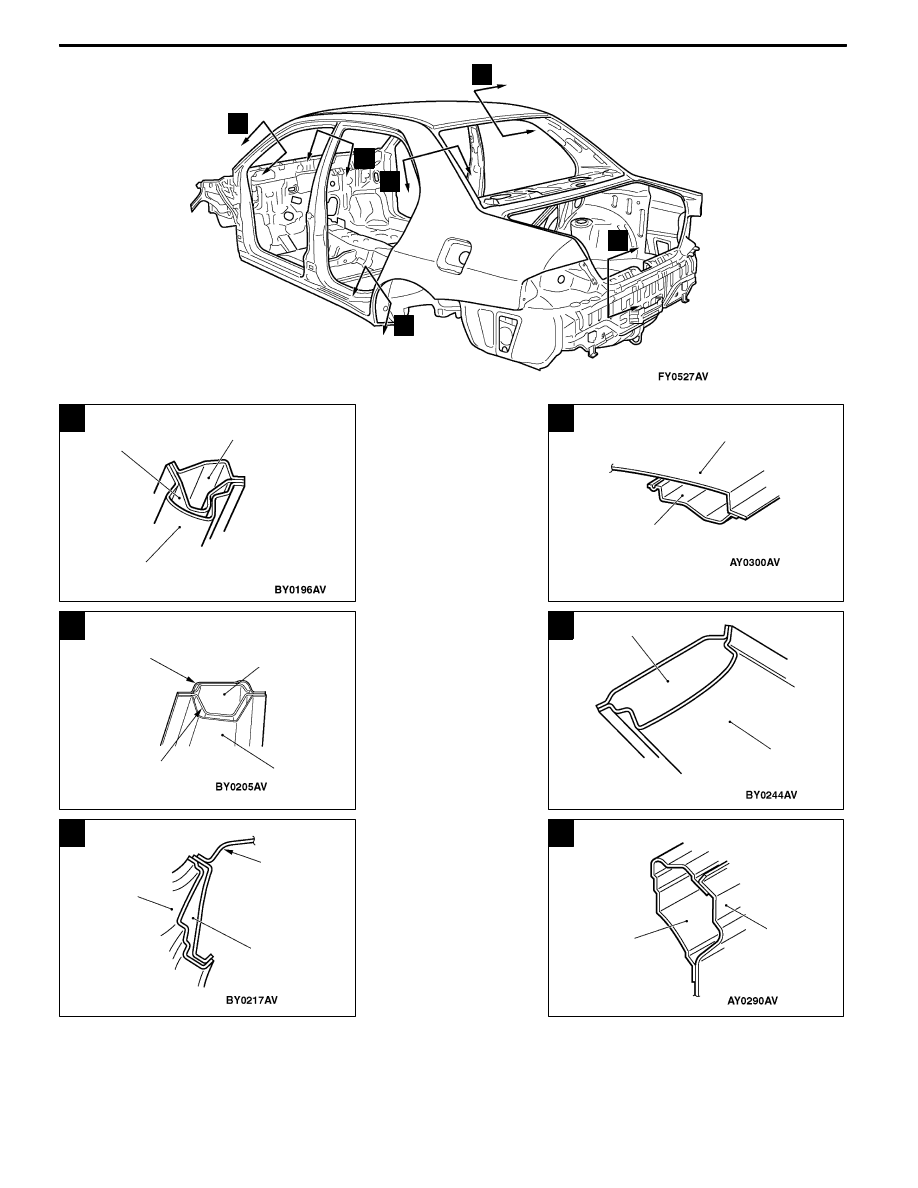

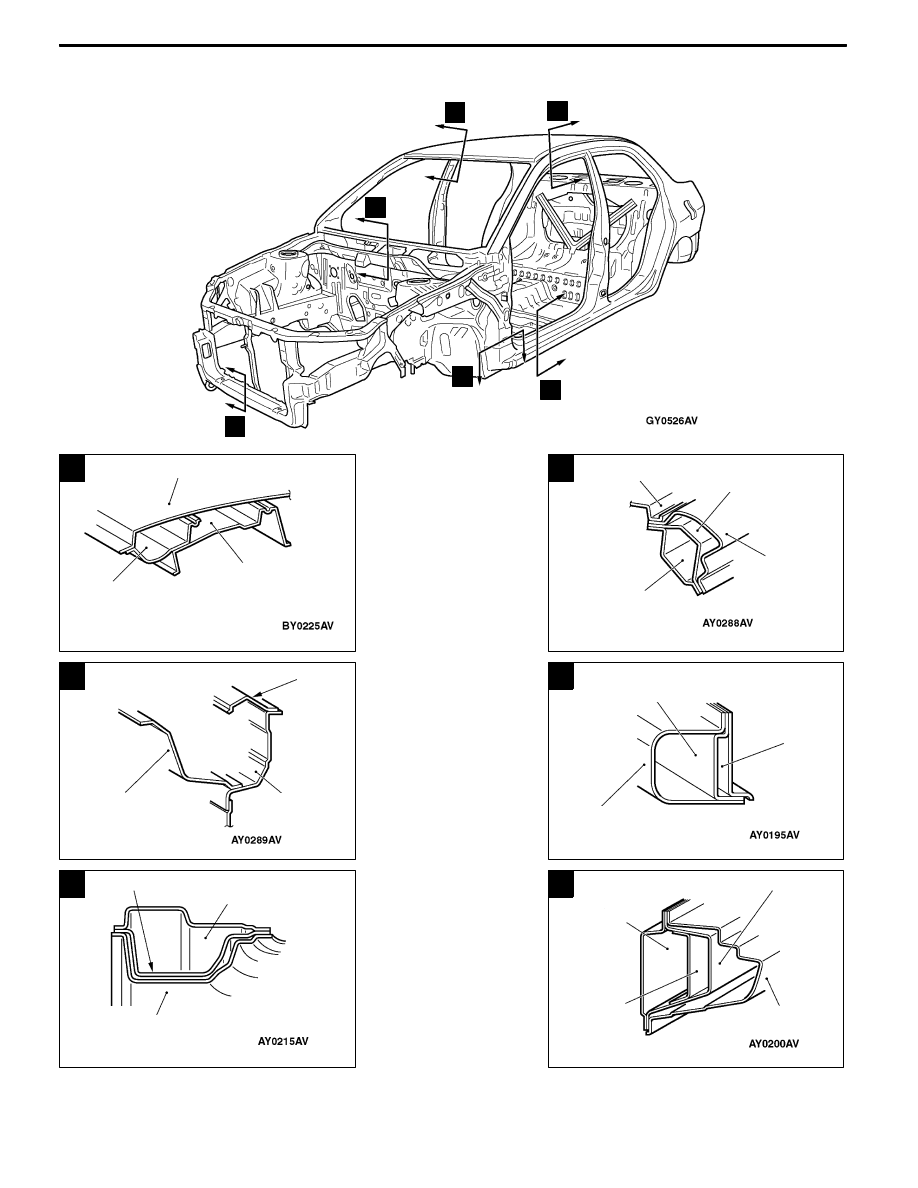

BODY CONSTRUCTION -

Body Main Cross-sectional Views

A

Roof panel

Map lamp

bracket

Front roof rail

B

Side

outer

panel

Front pillar

reinforcement upper

Side roof

rail inner

Roof panel

C

Cowl top

upper

panel

Cowl top

inner panel

Cowl top

lower panel

Front end crossmember

reinforcement

Front

end

cross-

member

inner

Front end

crossmember

outer

D

E

Front pillar reinforcement

lower

Front pillar

inner lower

Side outer panel

F

Side outer

panel

Front floor

side sill inner

Side sill

reinforcement

support

Side sill

outer

reinforce-

ment cen-

ter

A-4

BODY MAIN CROSS-SECTIONAL VIEWS

C

A

B

D

E

F

BODY CONSTRUCTION -

Body Main Cross-sectional Views

G

Front pillar

inner upper

Front pillar rein-

forcement upper

Side outer panel

H

Rear roof rail

Roof panel

I

Center pillar

reinforcement

Center pillar

seatbelt

reinforcement

Center pillar

inner

Side

outer

panel

Rear pillar

inner

J

Side outer

panel

K

Rear wheel

house inner

panel

Side

outer

panel

Quarter

inner panel

Rear end

panel

outer

L

Rear end

panel inner

A-5

G

H

I

J

K

L

BODY CONSTRUCTION -

Maintenance, Serviceability

A-6

MAINTENANCE, SERVICEABILITY

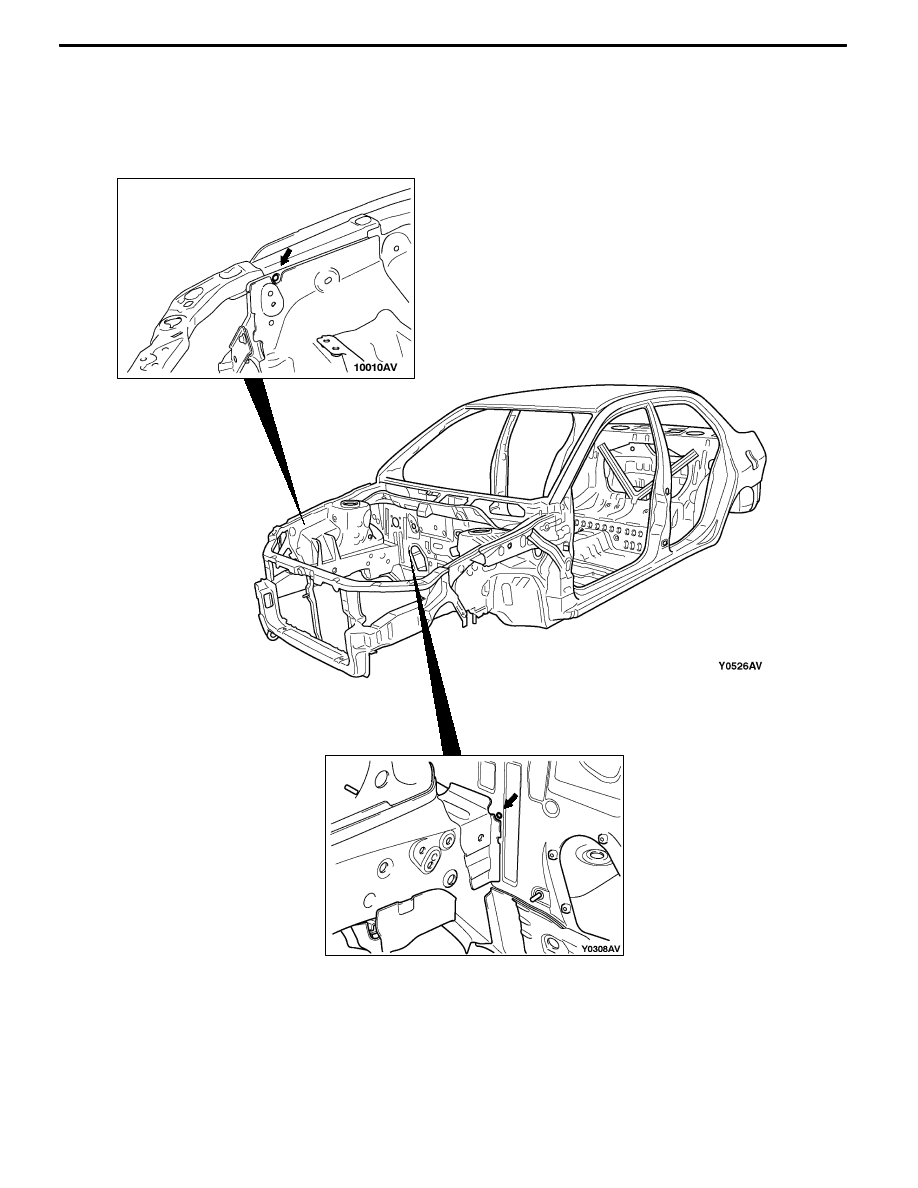

Fender Shield
Positioning holes, marks, and notches have been provided at the following overlapped areas to improve

operation performance when replacing panels.
