Mitsubishi Lancer Evolution 7. Manual - part 24

DRIVE-CONTROL COMPONENTS -

Brakes

3-15

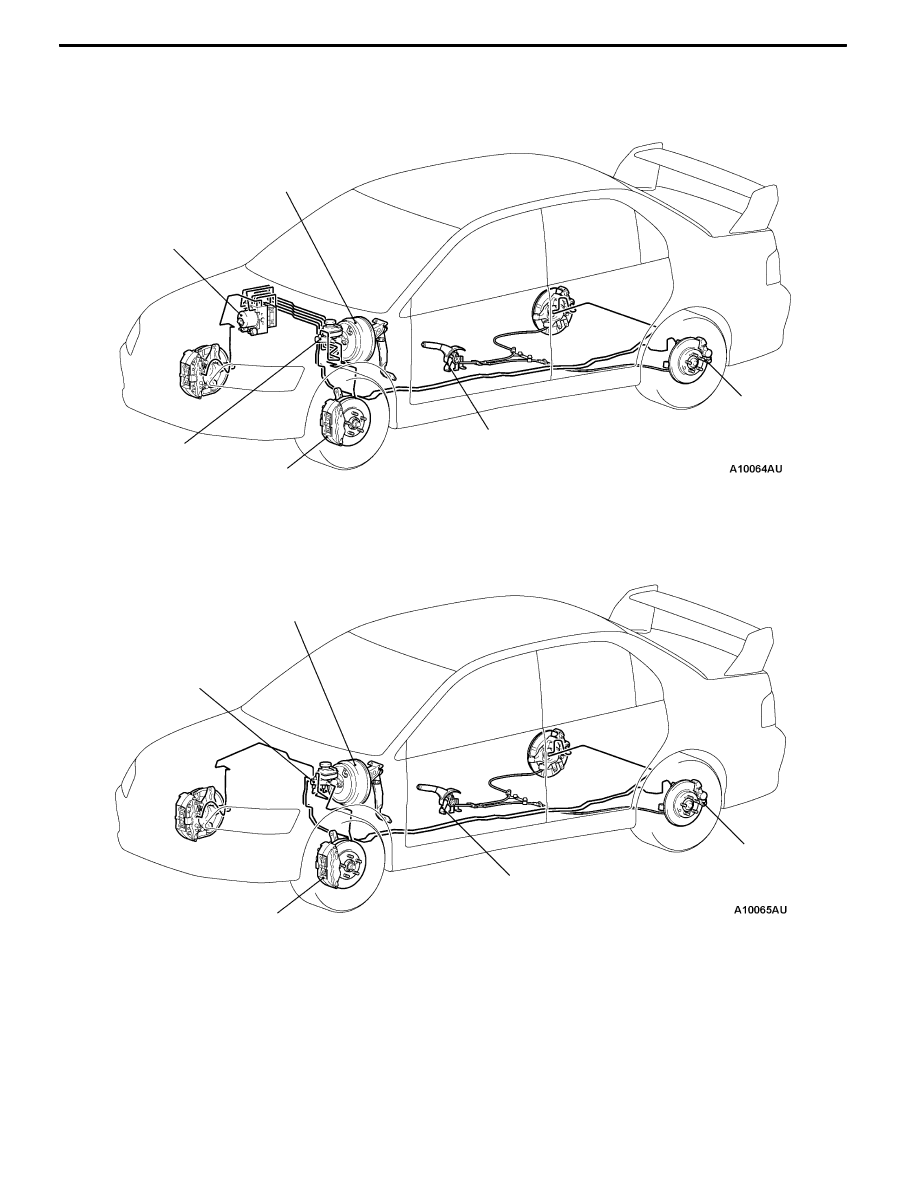

CONSTRUCTION DIAGRAM

<Vehicles with ABS>

Brake booster*

Rear disc brake

Parking brake

Front disc brake

Master cylinder*

Hydraulic unit*

<Vehicles without ABS>

Brake booster*

Rear disc brake

Parking brake

Front disc brake

Master cylinder and

proportioning valves*

NOTE

For R.H. drive vehicles, only the position indicated by the * is symmetrical.

DRIVE-CONTROL COMPONENTS -

Service Brakes

3-16

SERVICE BRAKES

SPECIFICATIONS

Items

Lancer EVOLUTION-VII

Lancer EVOLUTION-VI Tommi

Makinen Edition

Master

cylinder

Type

Tandem type

Tandem type

cylinder

I.D. mm

26.9

26.9

Brake

booster

Type

Vacuum type, tandem

Vacuum type, tandem

booster

Effective dia. of power

cylinder mm

205 + 230

180 + 205

Boosting ratio

4.5 (Pedal depressing force: 230

N)

4.5 (Pedal depressing force: 230

N)

Rear wheel hydraulic control method

Electronic brake-force

distribution (EBD) <Vehicles with

ABS (RS, RS-II)> or
Proportioning valves <Vehicles

without ABS (RS)>

Proportioning valves

Front brakes

<RS (standard)>

Type

Floating caliper, 2 piston,

ventilated disc

Floating caliper, 2 piston,

ventilated disc

Disc effective dia. ¢

thickness mm

227 ¢ 24

227 ¢ 24

Wheel cylinder I.D. mm

42.9 (¢2)

42.9 (¢2)

Pad thickness mm

10.0

10.0

Clearance adjustment

Automatic

Automatic

Front brakes

<RS (option),

RS II

Type

4 opposed piston, ventilated disc

<Brembo braking system>

4 opposed piston, ventilated disc

<Brembo braking system>

RS-II>

Disc effective dia. ¢

thickness mm

263 ¢ 32

263 ¢ 32

Wheel cylinder I.D. mm

40.0 (¢2), 46.0 (¢2)

40.0 (¢2), 46.0 (¢2)

Pad thickness mm

10.0

10.0

Clearance adjustment

Automatic

Automatic

Rear brakes

<RS (standard)>

Type

Floating caliper, 1 piston,

ventilated disc

Floating caliper, 1 piston,

ventilated disc

Disc effective dia. ¢

thickness mm

237 ¢ 20

237 ¢ 20

Wheel cylinder I.D. mm

34.9

34.9

Pad thickness mm

10.0

10.0

Clearance adjustment

Automatic

Automatic

Rear brakes

<RS (option),

RS II

Type

2 opposed piston, ventilated disc

<Brembo braking system>

2 opposed piston, ventilated disc

<Brembo braking system>

RS-II>

Disc effective dia. ¢

thickness mm

252 ¢ 22

252 ¢ 22

Wheel cylinder I.D. mm

40.0 (¢2)

40.0 (¢2)

Pad thickness mm

9.0

9.0

Clearance adjustment

Automatic

Automatic

Brake fluid

DOT3 or DOT4

DOT3 or DOT4

DRIVE-CONTROL COMPONENTS -

Service Brakes

3-17

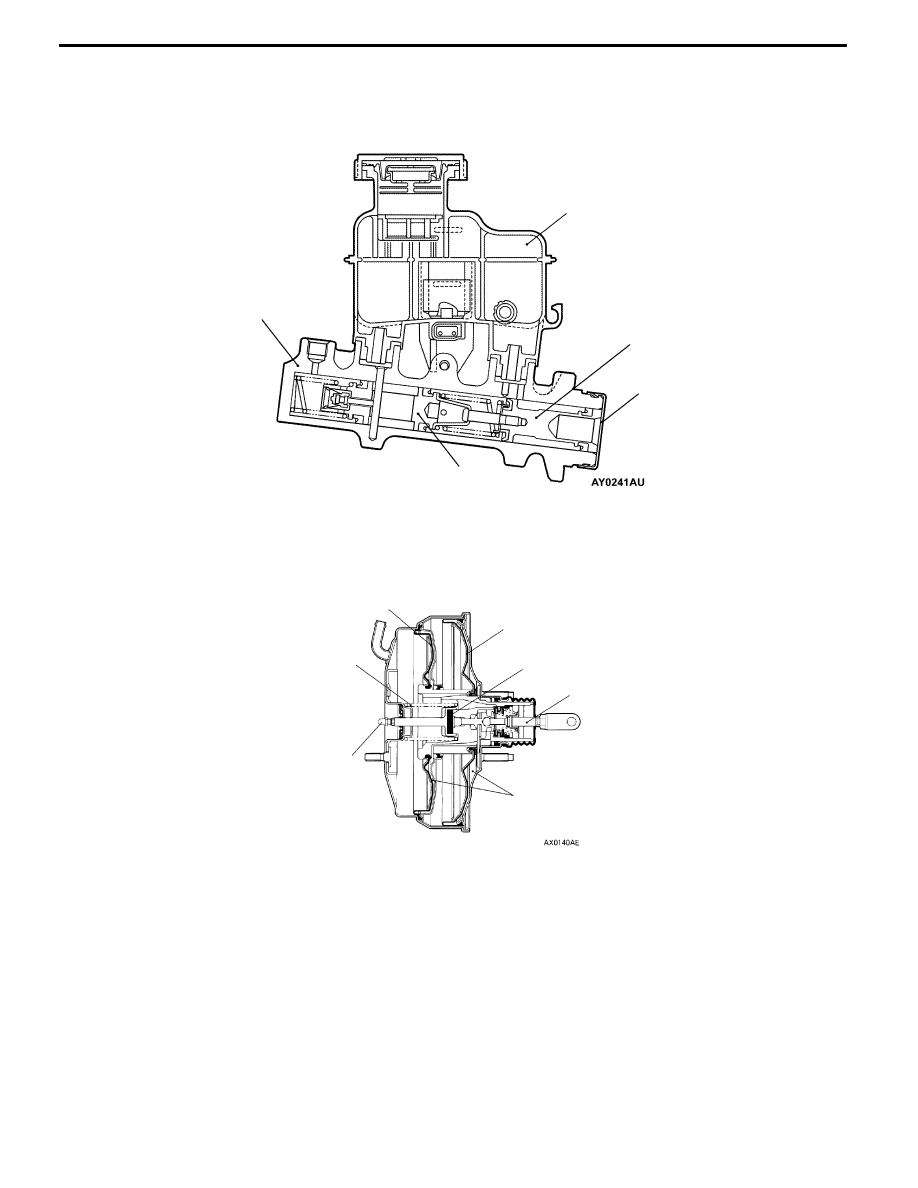

MASTER CYLINDER

The master cylinder is a tandem-type, with a

structure that emphasises safety.

Reserve tank

Primary piston assembly

Piston retainer

Master cylinder body

Secondary piston assembly

BRAKE BOOSTER

A 8+9-inch tandem-type brake booster has been

adopted.

Barometricpressure

chambers

Reaction disc

Rear diaphragm

Operating rod

Booster return spring

Front diaphragm

Push rod

DRIVE-CONTROL COMPONENTS -

Service Brakes

3-18

DISC BRAKES

Brakes with the following specifications have been

adopted.
D

V5-W43 2-piston ventilate discs for front brakes

<RS (standard)>

D

V5-S35 1-piston ventilate discs for rear brakes

<RS (standard)>

D

Brembo V7-Z4046 4-opposed-piston ventilate

discs for front brakes <RS (option), RS-II>

D

Brembo V6-X40 2-opposed-piston ventilate

discs for rear brakes <RS (option), RS-II>

D

An outer disc method in which the wheels and

discs are tightened together has been adopted

to improve the ease of brake disc removal and

installation.

D

The

brake

pads

are

equipped

with

mechanical-type audible wear indicators to

notify the driver when the usage limit (2 mm)

has been reached.

D

Split fins adopted as the disc fins to improve

cooling performance

NOTE

Brembo is an italian component maker whose name

and products are well known in the motorsports

world.

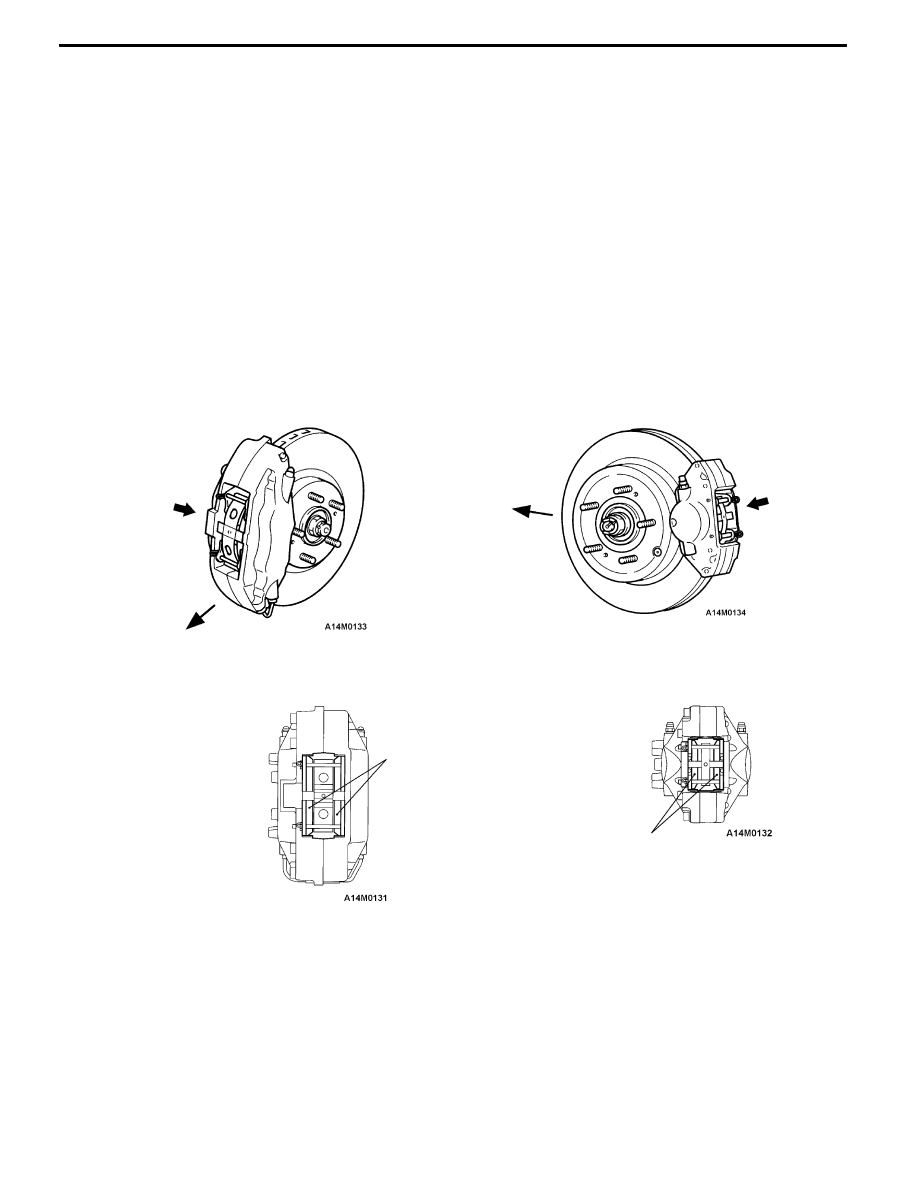

DISC BRAKES <Brembo braking system>

A

B

View A

View B

Front of vehicle

Front of

vehicle

Pads

Pads

<Front>

<Rear>
