2-1

POWER TRAIN

CONTENTS

CLUTCH

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Specifications

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MANUAL TRANSMISSION

3

. . . . . . . . . . . . . . . .

Specifications

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sectional View

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

4WD System

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Power Train

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Transmission Control

11

. . . . . . . . . . . . . . . . . . . . .

ACTIVE CENTER DIFFERENTIAL

(ACD)

AND ACTIVE YAW CONTROL (AYC)

12

. . . . . . . .

Description of Structure and Operations

16

. . . .

System Structure

16

. . . . . . . . . . . . . . . . . . . . . . . . .

Oil Pressure Unit

18

. . . . . . . . . . . . . . . . . . . . . . . . .

Electronic Control System

20

. . . . . . . . . . . . . . . . .

PROPELLER SHAFT

27

. . . . . . . . . . . . . . . . . . . .

FRONT AXLE

28

. . . . . . . . . . . . . . . . . . . . . . . . . .

REAR AXLE

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

DIFFERENTIAL

30

. . . . . . . . . . . . . . . . . . . . . . . . .

DIFFERENTIAL MOUNT

33

. . . . . . . . . . . . . . . . .

POWER TRAIN -

Clutch

2-2

CLUTCH

SPECIFICATIONS

Items

Specifications

Engine model

4G63-DOHC-Intercooler Turbocharger

Clutch disc type

Dry single plate type

Clutch disc facing diameter O.D.×I.D. mm

240×160

Clutch cover type

Diaphragm spring pull type

Clutch cover set load N

9,320 ± 750

Control system

Hydraulic type

Release cylinder I.D. mm

20.64

Master cylinder I.D. mm

15.87

Clutch fluid

Brake fluid DOT 3 or DOT 4

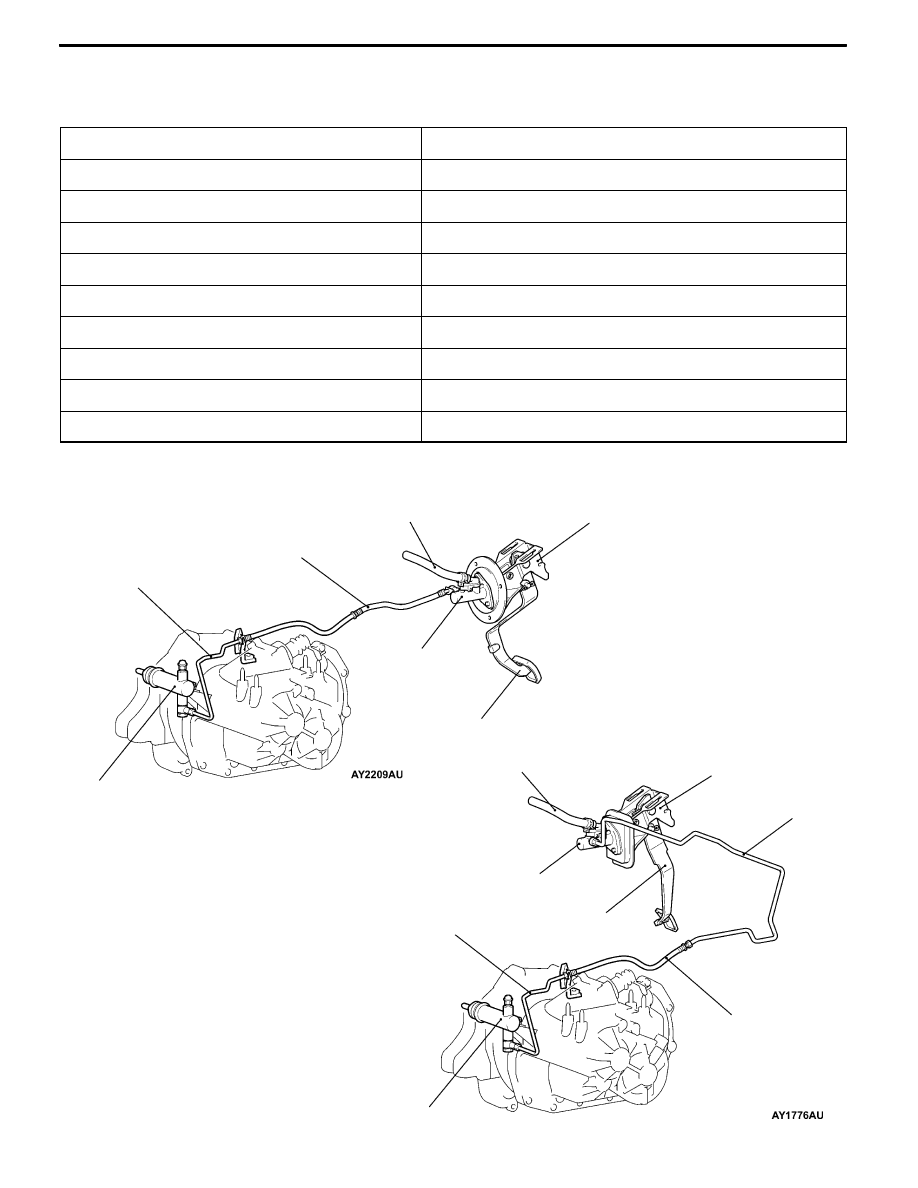

CLUTCH CONTROL CONFIGURATION

Master cylinder member assembly

Reservoir hose

Clutch pipe

Clutch master cylinder

Clutch pedal

<L.H.drive vehicles>

Clutch release

cylinger

Clutch hose

<R.H.drive vehicles>

Master cylinder member assembly

Reservoir hose

Clutch pipe

Clutch master cylinder

Clutch pedal

Clutch release cylinger

Clutch hose

Clutch pipe

POWER TRAIN - Manual Transmission

2-3

MANUAL TRANSMISSION

The manual transmission is a W5M5 transmission. This transmission incorporates the following changes

from the F5M4 type transmission mounted to GALANT.
D

With the incorporation of 4WD, the center differential has been positioned at the front differential

of the 2WD, and the front differential has been positioned inside the transfer.

D

The kinetic performance has been improved by setting a helical gear LSD for the front differential.

<RS, RS II: Option>

D

With the adoption of the active center differential (ACD), an hydraulic multi plate clutch has been

adopted for the transfer limited slip differential. <RS, RS II: Option> (Refer to P.2-17 for details

of the hydraulic multi plate clutch.)

SPECIFICATIONS

Item

Specifications

Classification

RS, RS II

RS, RS II (Super cross gear specifications)

Transmission type

W5M51

Engine type

4G63-DOHC-T/C

Transmission type

5 steps forward, 1 step reverce, always in contact)

Gear ratio

1st

2.785

←

2nd

1.950

←

3rd

1.407

1.444

4th

1.031

1.096

5th

0.720

0.825

Reverse

3.416

←

Final deceleration ratio

4.529

←

Helical gear LSD (Front differential)

No

Yes

Transfer

Deceleration ratio

3.307

←

Limited slip differential

VCU or hydraulic multi

plate clutch (ACD)

←

POWER TRAIN - Manual Transmission

2-4

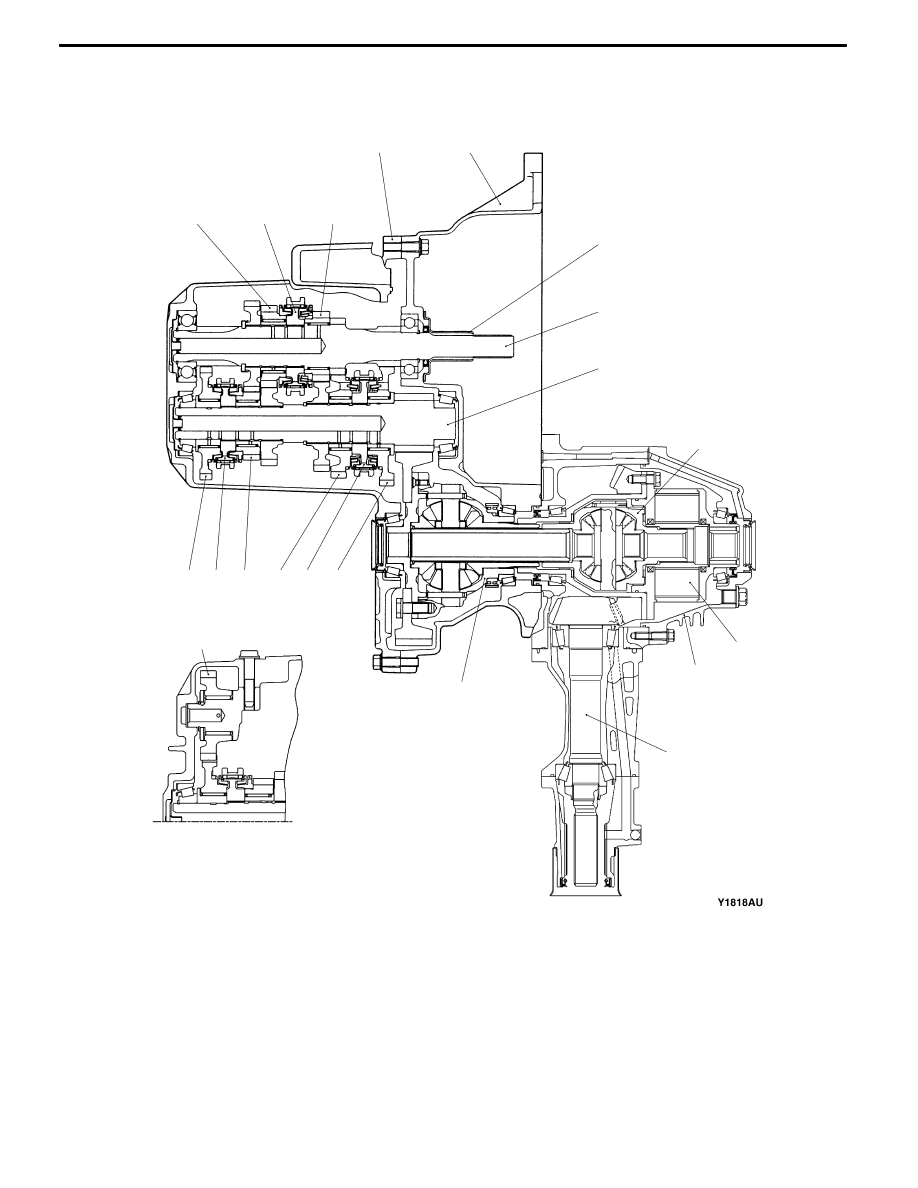

SECTIONAL VIEW

W5M51 <Vehicle with VCU>

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

19

20

18

1. 4th gear

2. 3rd - 4th synchronizer

3. 3rd gear

4. Transmission case

5. Clutch housing

6. Clutch release bearing retainer

7. Input shaft

8. Output shaft

9. Front differential

10. Viscous coupling unit (VCU)

11. Transfer cover

12. Hypoid pinion

13. Center differential

14. 1st gear

15. 1st - 2nd synchronizer

16. 2nd gear

17. 5th gear

18. 5th - reverse synchronizer

19. Reverse gear

20. Reverse idler gear
