GENERAL -

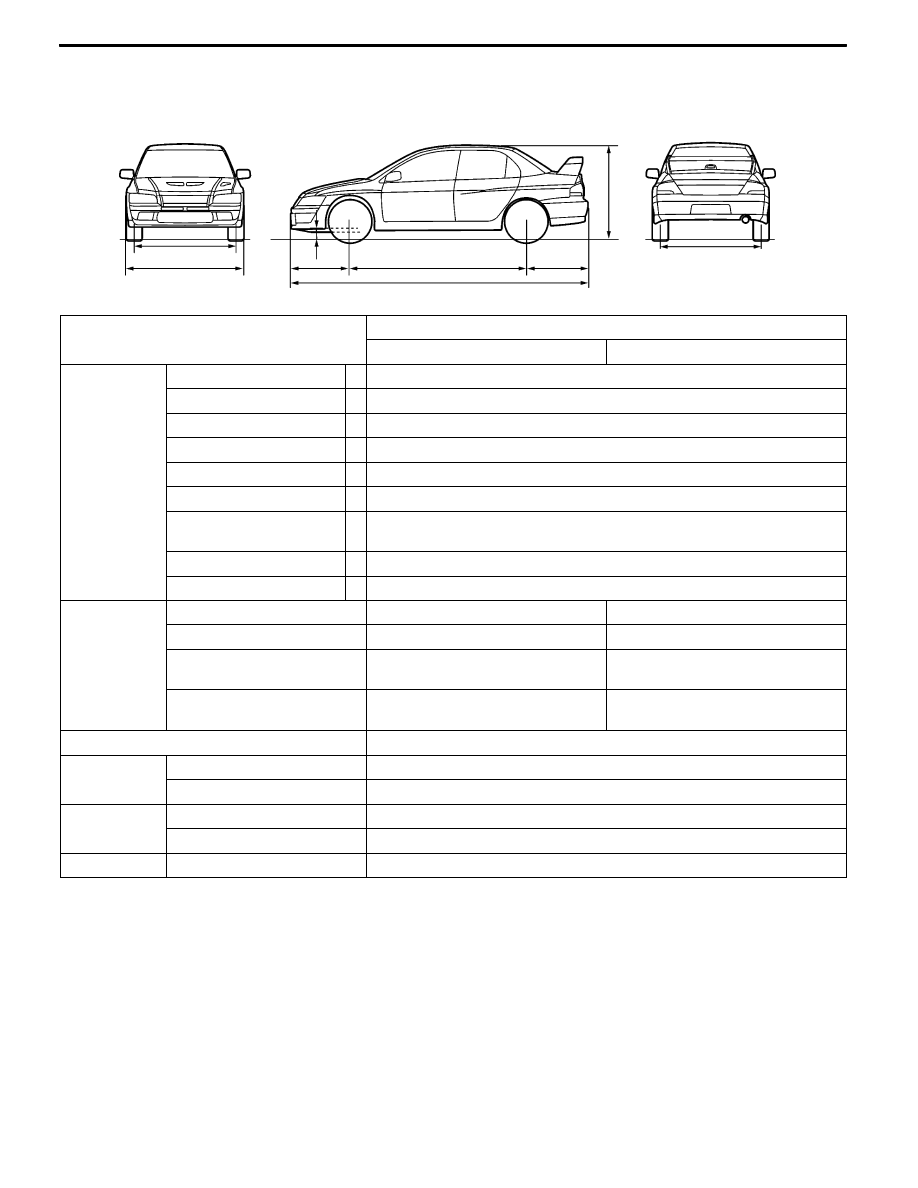

Major Specifications

0-15

MAJOR SPECIFICATIONS

1

2

3

4

5

6

7

8

9

Items

CT9A
SNDFZL/R

SNGFZL/R

Vehicle

di

i

Front track

1 1,500, 1,515

*1

dimensions

mm

Overall width

2 1,770

mm

Front overhang

3 855

Wheel base

4 2,625

Rear overhang

5 975

Overall length

6 4,455

Ground clearance

(unladen)

7 140

Overall height (unladen)

8 1,450

Rear track

9 1,500, 1,515

*1

Vehicle

i ht k

Kerb weight

1,380

1,420

weight kg

Max. gross vehicle weight

1,655

1,695

Max. axle weight

rating-front

950

970

Max. axle weight

rating-rear

705

725

Seating capacity

5

Engine

Model No.

4G63

g

Total displacement mL

1,997

Transmis-

i

Model No.

W5M51

sion

Type

5-speed manual

Fuel System

Fuel supply system

MPI

NOTE

*

1

: Vehicles with 17 inch wheels.

NOTES

1-1

ENGINE

CONTENTS

GENERAL INFORMATION 2

. . . . . . . . . . . . . . . .

Major Specifications 2

. . . . . . . . . . . . . . . . . . . . . . .

BASE ENGINE 3

. . . . . . . . . . . . . . . . . . . . . . . . . .

Piston

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Piston Ring

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LUBRICATION SYSTEM

4

. . . . . . . . . . . . . . . . . .

Engine Oil Cooler

4

. . . . . . . . . . . . . . . . . . . . . . . . .

COOLING SYSTEM

5

. . . . . . . . . . . . . . . . . . . . . .

Specifications

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Construction Diagram

5

. . . . . . . . . . . . . . . . . . . . . .

INTAKE AND EXHAUST

6

. . . . . . . . . . . . . . . . .

Air Intake System

6

. . . . . . . . . . . . . . . . . . . . . . . . .

Exhaust System

9

. . . . . . . . . . . . . . . . . . . . . . . . . . .

FUEL SYSTEM

11

. . . . . . . . . . . . . . . . . . . . . . . . .

Specifications

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Construction Diagram

11

. . . . . . . . . . . . . . . . . . . . .

Fuel Tank

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONTROL SYSTEM

13

. . . . . . . . . . . . . . . . . . . .

System Block Diagram

14

. . . . . . . . . . . . . . . . . . . .

Control System Diagram

15

. . . . . . . . . . . . . . . . . .

List of Component Functions

16

. . . . . . . . . . . . . .

Fuel Injection Control

19

. . . . . . . . . . . . . . . . . . . . . .

Idle Speed Control

19

. . . . . . . . . . . . . . . . . . . . . . .

Ignition Timing and Distribution Control

20

. . . . .

Radiator Fan Motor Control

20

. . . . . . . . . . . . . . .

Power Supply and A/C Condenser Fan Relay

Control, Oxygen Senser Heater Control, Air Flow

Senser Filter Reset Control, Alternator Control,

Fuel Pressure Control, Supercharging Pressure

Control, Secondary Air Control

20

. . . . . . . . . . . . .

Fuel Pump Relay Control

21

. . . . . . . . . . . . . . . . . .

EGR Control and Purge Control

22

. . . . . . . . . . . .

Diagnosis System

22

. . . . . . . . . . . . . . . . . . . . . . . . .

EMISSION CONTROL SYSTEM

23

. . . . . . . . . .

Emission Control System Diagram

23

. . . . . . . . .

MOUNT

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Construction Diagram

24

. . . . . . . . . . . . . . . . . . . . .

ACCELERATOR SYSTEM

26

. . . . . . . . . . . . . . .

Construction Diagram

26

. . . . . . . . . . . . . . . . . . . . .

ENGINE -

General Information

1-2

GENERAL INFORMATION

This engine has the same basic structure as the previous 4G63-T/C engine, however, the following

enhancements have been added in order to provide improved performance.
D

The piston shape has been changed.

D

The width of the piston rings has been reduced in order to reduce engine friction.

D

The turbocharger type has been changed.

D

An EGR valve has been added.

MAJOR SPECIFICATIONS

Items

4G63-T/C

Total displacement mL

1,997

Bore × stroke mm

85.0 × 88.0

Compression ratio

8.8

Combustion chamber

Pentroof type

Camshaft arrangement

DOHC

Valve timing

Intake opening

BTDC 21_

Intake closing

ABDC 59_

Exhaust opening

BBDC 58_

Exhaust closing

ATDC 18_

Maximum output kW/r/min

206/6500

Maximum torque N·m/r/min

383/3500

Fuel system

Electronic controlled multipoint fuel injection

Rocker arm

Roller type

Auto-lash adjuster

Equipped
