Mitsubishi Lancer Evolution 7. Manual - part 4





GENERAL -

Technical Features

0-11

PASSIVE SAFETY

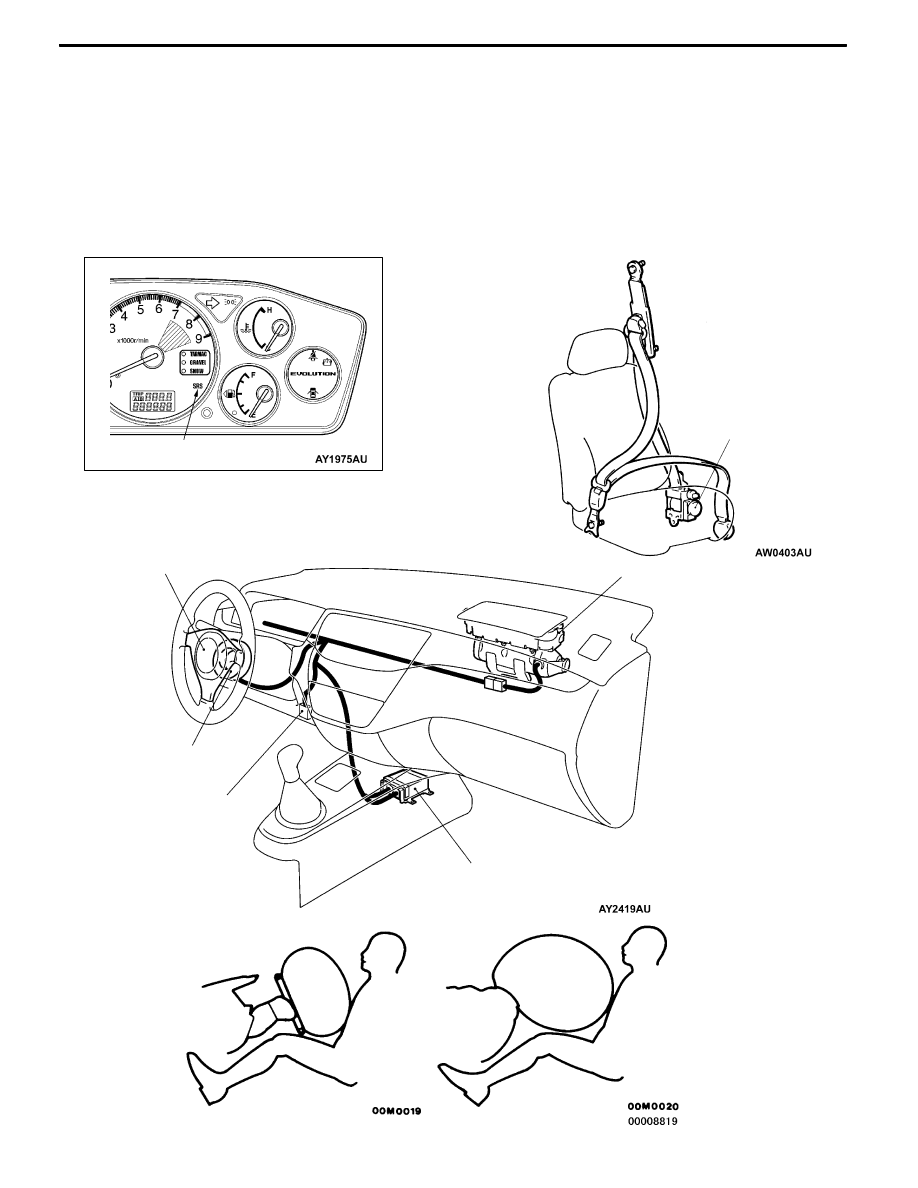

SRS AIR BAGS
Dual SRS (Supplemental Restraint System) front

airbags deploy only upon detection of frontal impact.

When used in combination with the 3-point ELR

seatbelts, they significantly mitigate head and upper

torso injury to front-seat occupants.

Seat belt with pretensioner featured for the driver’s

and front passenger’s seats is designed for instantly

taking up the slack in the seat belt at the time

of impact to improve restraint effect on a passenger.

It is activated approximately at the same time as

SRS airbag is activated to improve protection effect

on a passenger.

Driver’s side

Passenger’s side

SRS warning lamp

Front passenger’s side air bag module

Driver’s side air bag module

Clock spring

Diagnosis connector

SRS-ECU

Seat belt with pretensioner

GENERAL -

Technical Features

0-12

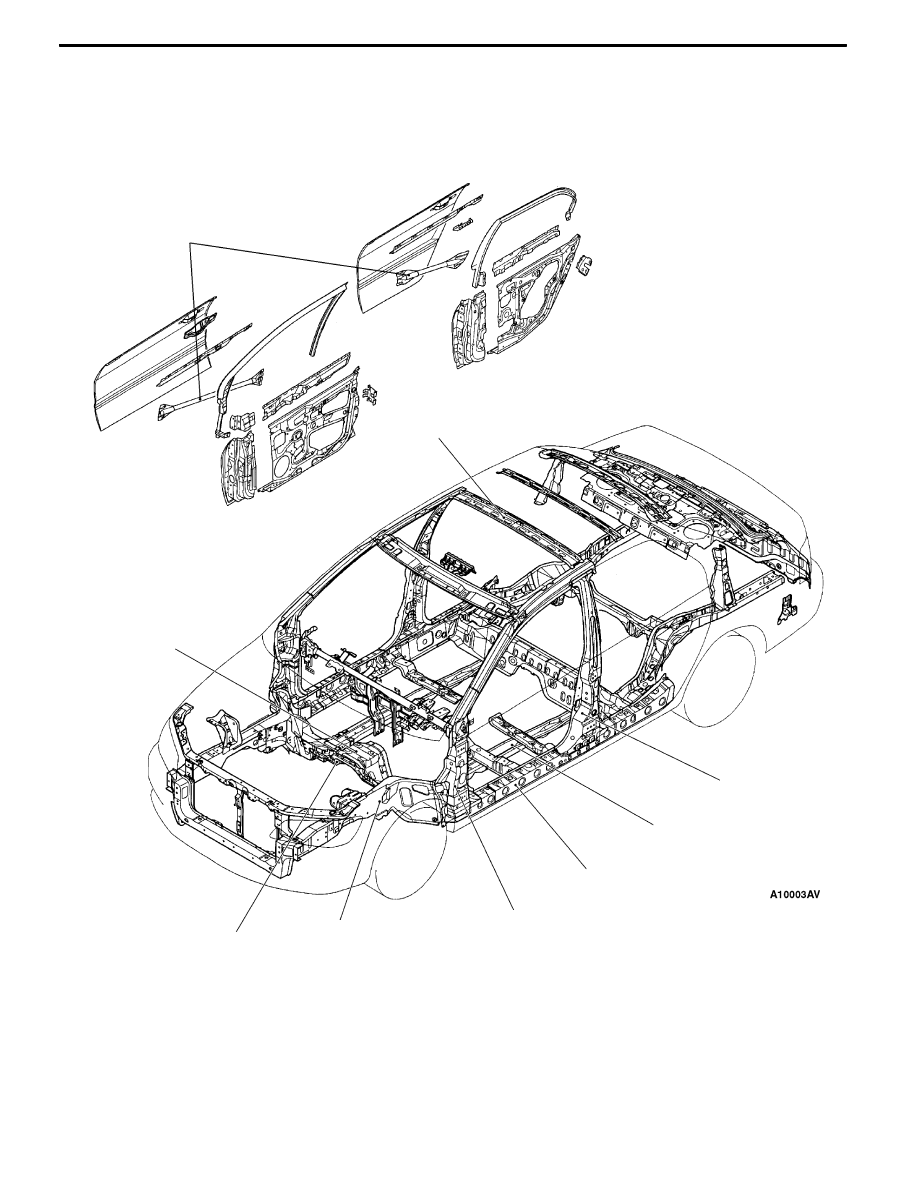

BODY CONSTRUCTION
The

EVOLUTION-VII

safety-enhanced

body

structure comprises front and rear crushable zones

that effectively absorb the impact energy of front

and rear collisions.

Adding to all-round occupant protection is a

deformation-resistant, highly rigid cabin structure

that features strategic reinforcements plus large

side-door impact bars.

Enlarged impact bars

Enlarged cross-section of roof bow

Reinforced center pillar

Enlarged cross-section

of side sill

Enlarged cross-section and

minimised vertical offset of

front floor side member

Added dash crossmember

Thicher dash panel lower

Reinforced front pillar

Enlarged cross-section and

extended front side member

GENERAL -

Technical Features

GENERAL -

Technical Features

0-13

SAFETY-ENHANCED FRONT SEATS
The front seats are designed to minimise the risk

of whiplash in a collision from the rear.

The headrestraints have been ideally angled

forward, while the seat frame was moved toward

the rear.

In-house tests show a roughly 40% improvement

in occupant injury figures.

OTHER SAFETY FEATURES
D

3-point ELR seatbelts

D

Front fog lamps

D

Child-protection rear door locks

EQUIPMENTS

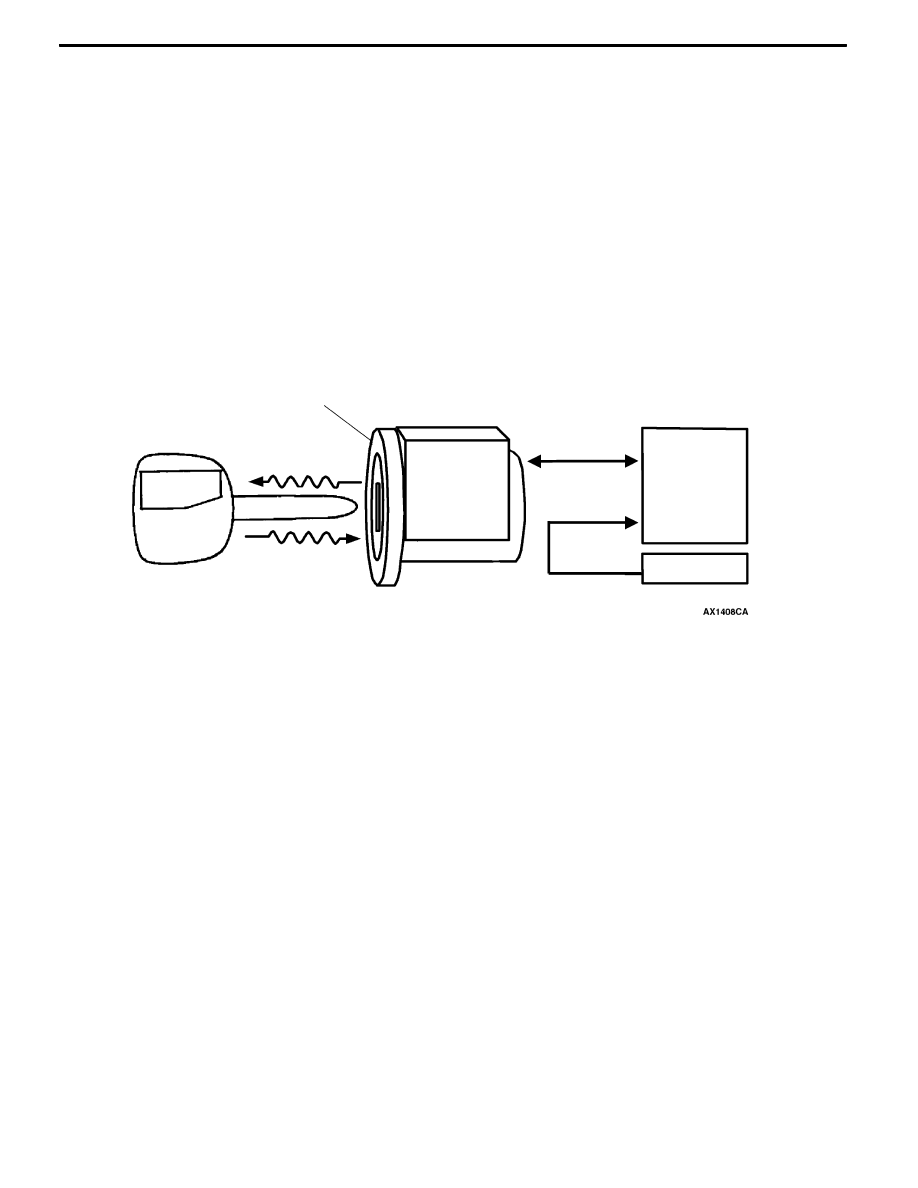

IMMOBILIZER SYSTEM
This system lets the engine be started only when

an encrypted code that is recorded in the ignition

key is the same as an encrypted code that is

recorded in the immobilizer-ECU. Immobilizer

system is equipped as an option.

Power

Encrypted code

Transponder

Ignition key

Steering lock key

cylinder and immobilizer-ECU

MUT-II

Engine-ECU

or

Engine A/T-ECU

Start

permission

signal

Registration

of

ignition

key

Integrated immobilizer-ECU and antenna

SERVICEABILITY AND RELIABILITY

MAINTENANCE-FREE FEATURES
D

Adoption of an auto-tensioner eliminates the

need for timing belt adjustment

D

Adoption of auto lash adjusters eliminates the

need for valve clearance adjustment

ENHANCED DIAGNOSIS SYSTEM
Diagnosis functions have been included for the

following systems, so that it is possible to use the

MUT-II to read the diagnosis codes and service

data and to carry out actuator tests. In addition,

it is also possible to read the diagnosis codes by

the flashing of the warning lamp in some systems.

D

MPI

D

ACD

D

AYC

D

4ABS

D

SRS air bag

D

Simplified Wiring System (SWS)

IMPROVED SERVICEABILITY AND HANDLING
D

A one-touch joint type plastic tube has been

adopted for fuel main lines, which makes

removal and installation easier.

D

A small wiper module, which includes wiper

motor and linkage, has been adopted to

facilitate removal and installation.

GENERAL -

Vehicle Identification

0-14

VEHICLE IDENTIFICATION

MODELS

Model code

Class code

Grade

Engine model

Transmission model

Fuel supply

system

CT9A

SNDFZL/R

RS

4G63 (1,997 mL-DOHC-

16 valves intercooler turbo)

W5M51 <4WD-5M/T>

MPI

SNGFZL/R

RS-II

16 valves-intercooler turbo)

MODEL CODE

No.

Items

Contents

1

Development

CT: MITSUBISHI

LANCER

EVOLUTION-VII

2

Engine type

9:

1,997 mL petrol engine

3

Sort

A:

Passenger car

4

Body style

S:

4-door sedan

5

Transmission type

N:

5-speed manual

transmission

6

Trim level

D:

RS

G:

RS-II

7

Specification engine

feature

F:

MPI-DOHC

8

Special feature

Z:

4WD

9

Steering wheel location L:

Left hand

R:

Right hand

1 2 3 4 5 6 7 8 9

CT 9 A S N D F

L

Z
