ON-VEHICLE SERVICE

TSB Revision

BASIC BRAKE SYSTEM

35A-29

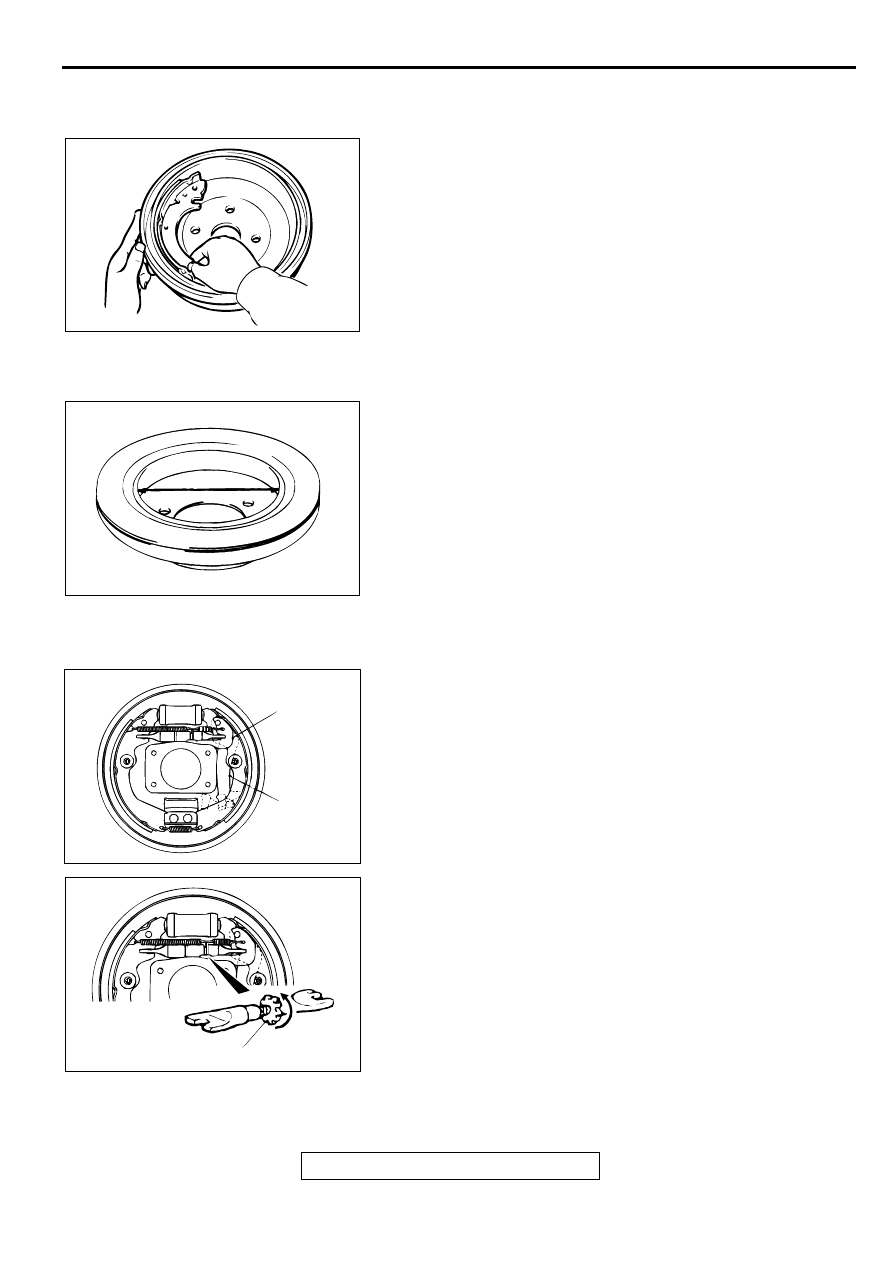

BRAKE LINING AND BRAKE DRUM CONTACT
CHECK

M1351003100063

1. Remove the brake drum.

2. Remove the shoe and lining assembly. (Refer to

P.35A-49

.)

3. Chalk the inner surface of the brake drum and rub with the

shoe and lining assembly.

4. Replace the shoe and lining assembly or brake drums if

there are any irregular contact areas.

NOTE: Clean off chalk after check.

BRAKE DISC INSIDE DIAMETER CHECK

M1351003200112

1. Remove the rear brake assembly, raise the rear brake

assembly and secure it with a wire, etc.

2. Remove the brake disc.

3. Measure the inside diameter of the hub and disc at two or

more locations.

Standard value: 168.0 mm (6.61 inches)
Limit: 169.0 mm (6.65 inches)

4. Replace the brake discs and shoe and lining assembly when

the wear exceeds the limit value or if the measured areas
are not equal to each other. (concentric).

AUTO ADJUSTER FUNCTION CHECK

M1351010100065

1. Remove the brake drum.

2. Operate the parking brake lever. Observe adjuster lever

movement for ratcheting action of the auto adjuster. Repair
or replace the lever(s) as required.

3. Remove the shoe-to-lever spring.

4. Remove the adjuster.

NOTE: It may be necessary to rotate the adjuster wheel
bottom to top to release tension.

5. Inspect the adjuster wheel for wear, i.e., flat spots, worn

teeth, etc. Replace if faulty.

6. Check both ends of the adjuster for smooth rotation.

Replace if faulty.

AC000856

ACX00709AB

AC000894

ADJUSTER
LEVER

PARKING
BRAKE
LEVER

AB

AC000895 AB

ADJUSTER WHEEL

ON-VEHICLE SERVICE

TSB Revision

BASIC BRAKE SYSTEM

35A-30

7. Apply brake grease SAE J310, NLGI number 1 as shown.

8. To install adjuster, assemble the adjuster so it is at its

minimum length and insert between shoe and lining
assemblies.

9. Install adjuster lever and shoe-to-lever spring.

10.Rotate the adjuster wheel top to bottom until the drum has a

slight drag when the drum is installed.

MASTER CYLINDER FUNCTION CHECK

M1351010200062

1. Remove the reservoir cap and diaphragm.

2. While watching the open reservoir from a distance of 50 cm

(20 inches), have an assistant depress the brake pedal.
If there was a stream of brake fluid rising from the reservoir,
proceed to Step 3.
If there was no stream of brake fluid rising from the
reservoir, repair or replace the master cylinder.

3. While watching the open reservoir from a distance of 50 cm

(20 inches), have the assistant release the brake pedal.
If there was a small amount of air bubbles rising through the
brake fluid, master cylinder function is normal.
If there were no bubbles rising through the brake fluid, repair
or replace the master cylinder.

AC000896

BRAKE PEDAL

TSB Revision

BASIC BRAKE SYSTEM

35A-31

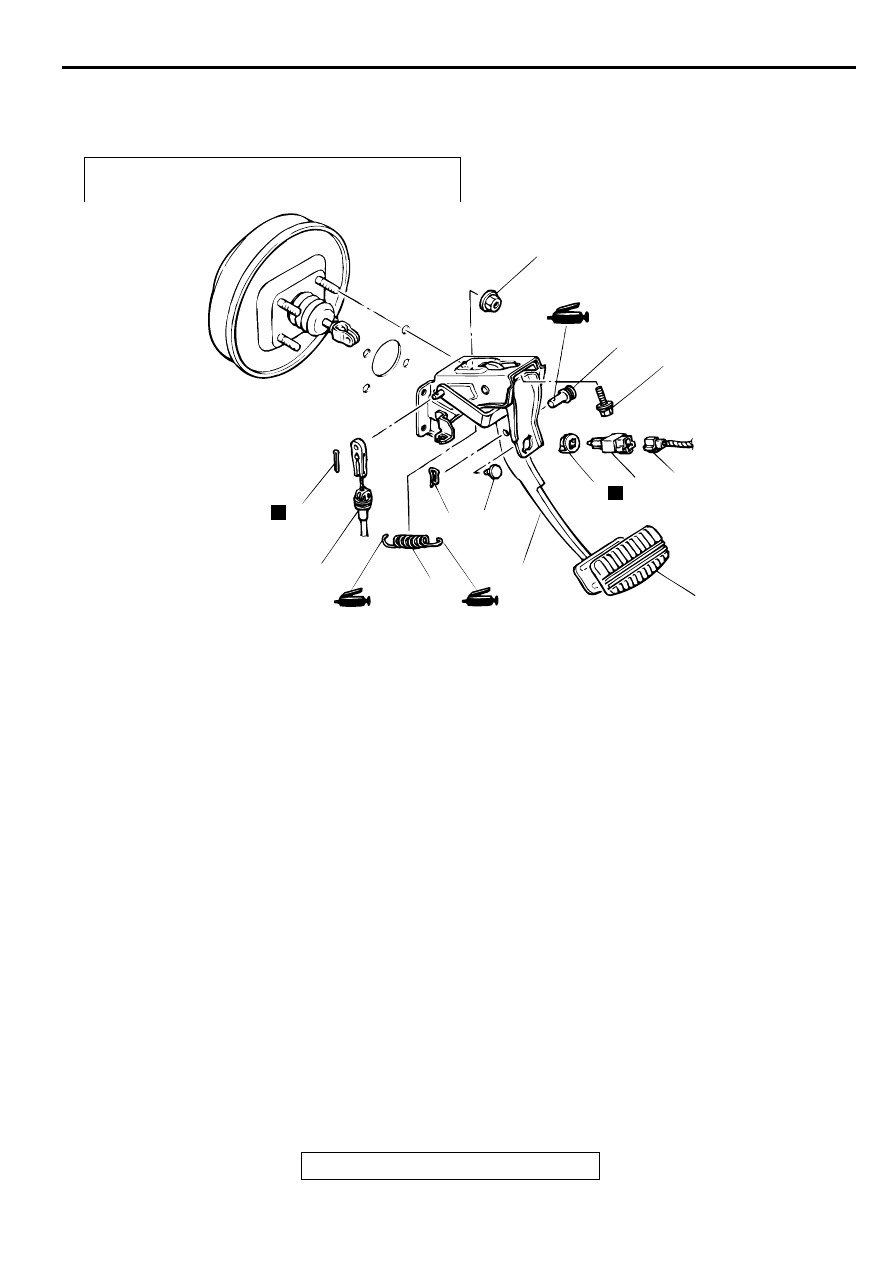

B R A K E PED A L

REMOVAL AND INSTALLATION

M1351003400075

Post-installation Operation

•

Brake Pedal Adjustment (Refer to

P.35A-18

.)

AC000897

14 ± 3 N·m
124 ± 26 in-lb

12 ± 2 N·m
102 ± 22 in-lb

6

N

2

1

3

10

11

5

4

9

8

7

N

AB

REMOVAL STEPS

1. HARNESS CONNECTOR
2. STOPLIGHT SWITCH
3. ADJUSTER
4. PEDAL STOPPER
5. SNAP PIN
6. CLEVIS PIN
7. COTTER PIN <A/T>

8. SHIFT LOCK CABLE CONNECTION

<A/T>

9. RETURN SPRING
10. PEDAL PAD
11. BRAKE PEDAL AND PEDAL

SUPPORT MEMBER ASSEMBLY

REMOVAL STEPS (Continued)

MASTER CYLINDER ASSEMBLY AND BRAKE BOOSTER

TSB Revision

BASIC BRAKE SYSTEM

35A-32

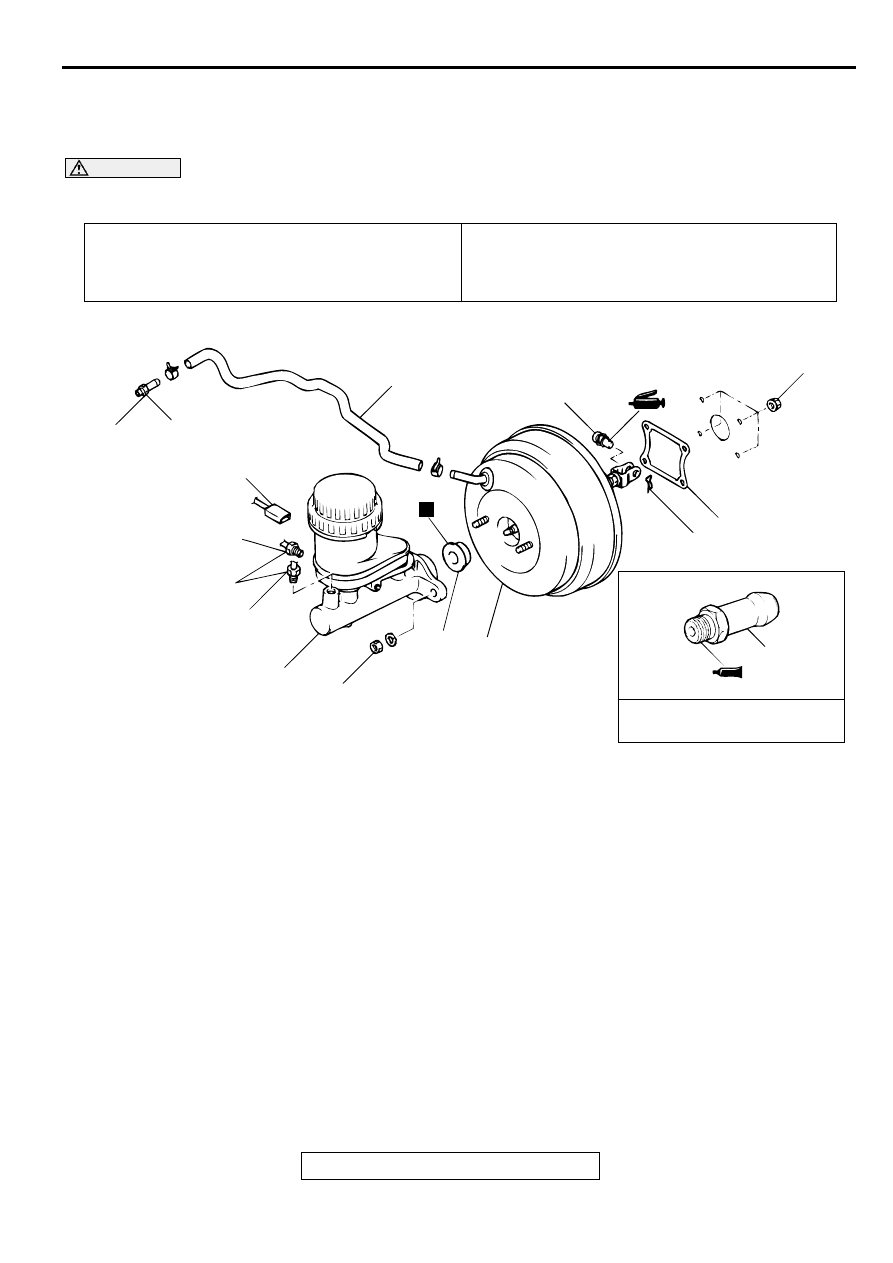

M A STER C YLIN DER  ASSEM B LY AN D  B R A K E B O O STER

REMOVAL AND INSTALLATION

M1351003700065

CAUTION

Do not remove the check valve from the vacuum hose. If the check valve is defective, replace it
together with the vacuum hose.

Pre-removal Operation

•

Brake Fluid Draining

Post-installation Operation

•

Brake Fluid Supplying

•

Brake Line Bleeding (Refer to

P.35A-22

.)

•

Brake Pedal Adjustment (Refer to

P.35A-18

.)

AC004248

17 ± 1 N·m
12 ± 1 ft-lb

5

4

2

1

1

15 ± 2 N·m
11 ± 1 ft-lb

3

10

8

N

7

6

9

14 ± 3 N·m
122 ± 26 in-lb

9.8 ± 2.0 N·m*¹
87 ± 17 in-lb*¹
13 ± 3 N·m*²
113 ± 26 in-lb*²

5

SEALANT: 3M™ AAD PART
NO. 8663 OR EQUIVALENT

AB

NOTE
*1: VEHICLES WITHOUT TCL
*2: VEHICLES WITH TCL

REMOVAL STEPS

1. BRAKE TUBE CONNECTION
2. BRAKE FLUID LEVEL SENSOR

CONNECTOR

3. MASTER CYLINDER ASSEMBLY

>>B<<

•

ADJUSTMENT OF CLEARANCE
BETWEEN BRAKE BOOSTER
PUSHROD AND PRIMARY PISTON

>>A<<

4. VACUUM HOSE (WITH BUILT-IN

CHECK VALVE)

5. FITTING

6. SNAP PIN
7. CLEVIS PIN

•

STRUT TOWER BAR ASSEMBLY
<VEHICLES WITH STRUT TOWER
BAR> (REFER TO GROUP 42,
STRUT TOWER BAR

P.42-11

.)

8. BRAKE BOOSTER
9. SEALER
10. PLATE AND SEAL ASSEMBLY

<VEHICLES WITH TCL>

REMOVAL STEPS (Continued)
