GENERAL DESCRIPTION

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-3

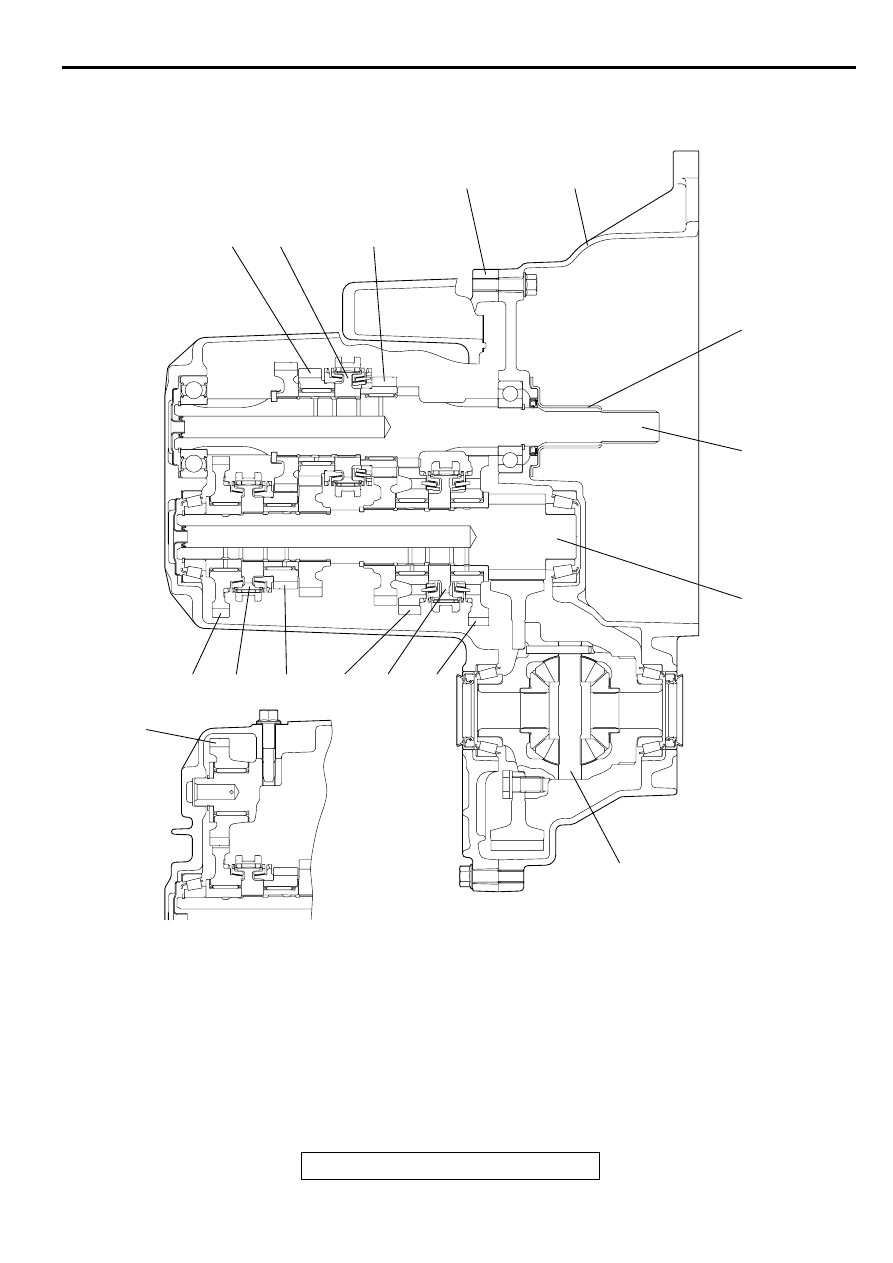

SECTIONAL VIEW<F5M51>

AKX00912

4

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

AB

1. 4TH SPEED GEAR
2. 3RD-4TH SPEED SYNCHRONIZER HUB
3. 3RD SPEED GEAR
4. TRANSMISSION CASE
5. CLUTCH HOUSING
6. RELEASE BEARING RETAINER
7. INPUT SHAFT
8. OUTPUT SHAFT
9. DIFFERENTIAL

10.1ST SPEED GEAR
11. 1ST-2ND SPEED SYNCHRONIZER HUB
12.2ND SPEED GEAR
13.5TH SPEED GEAR
14.5TH-REVERSE SPEED SYNCHRONIZER

HUB

15.REVERSE GEAR
16.REVERSE IDLER GEAR

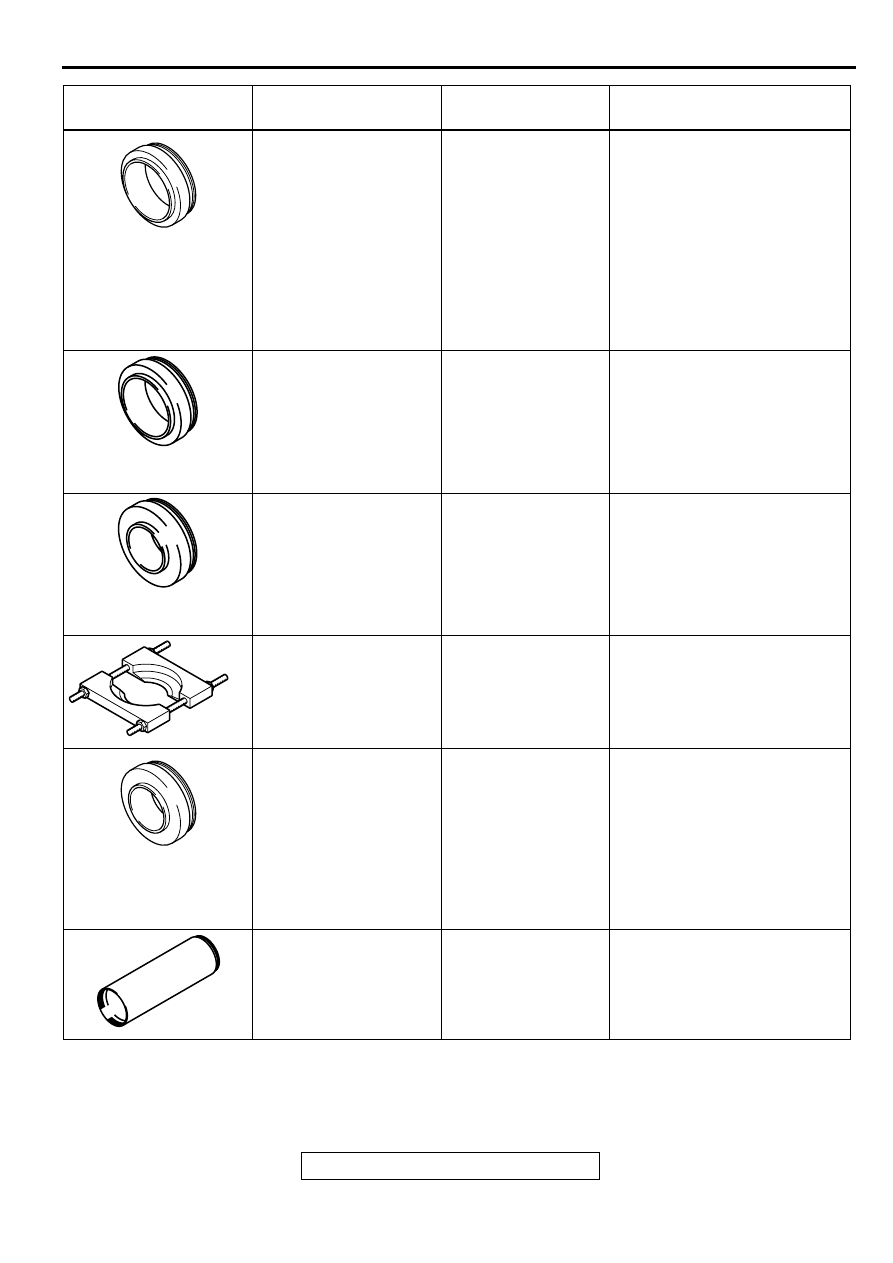

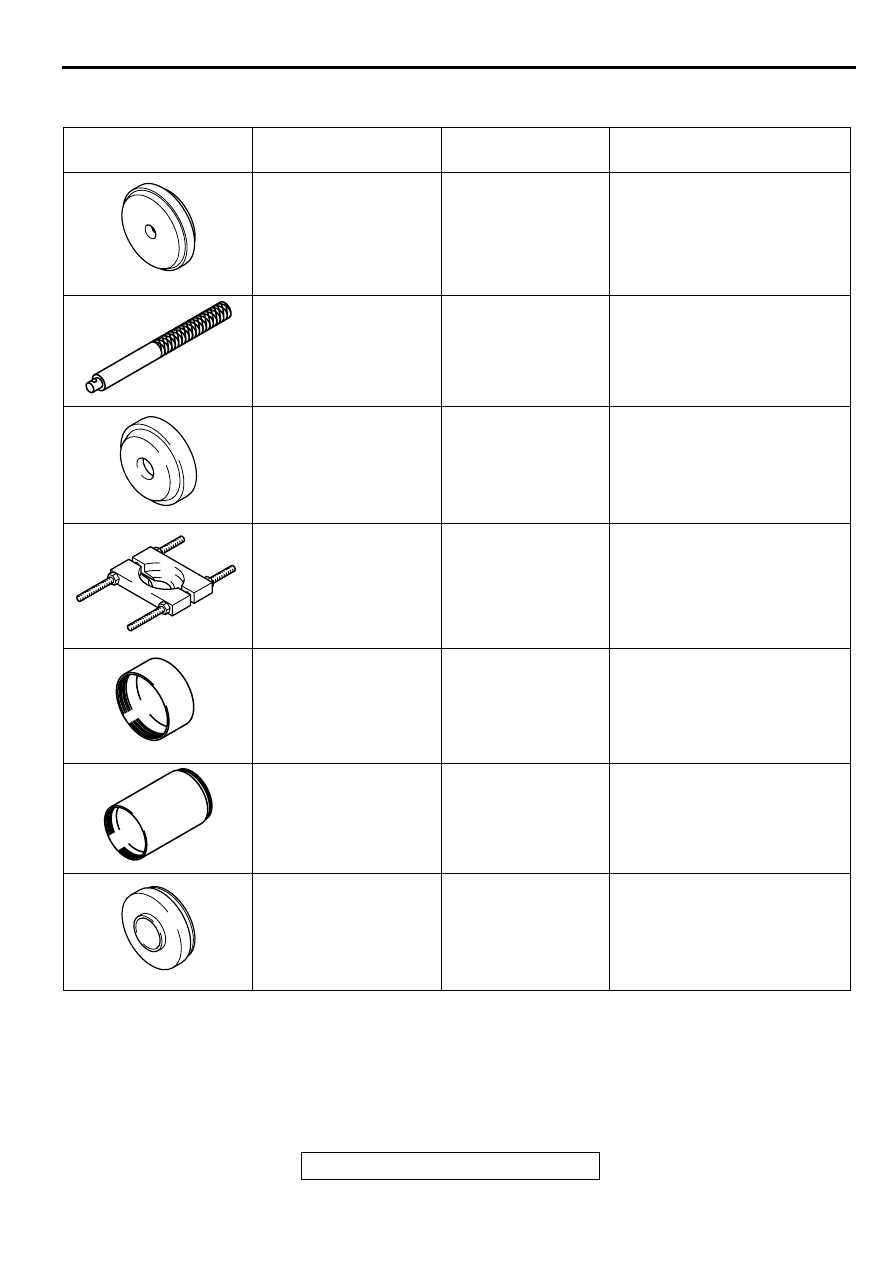

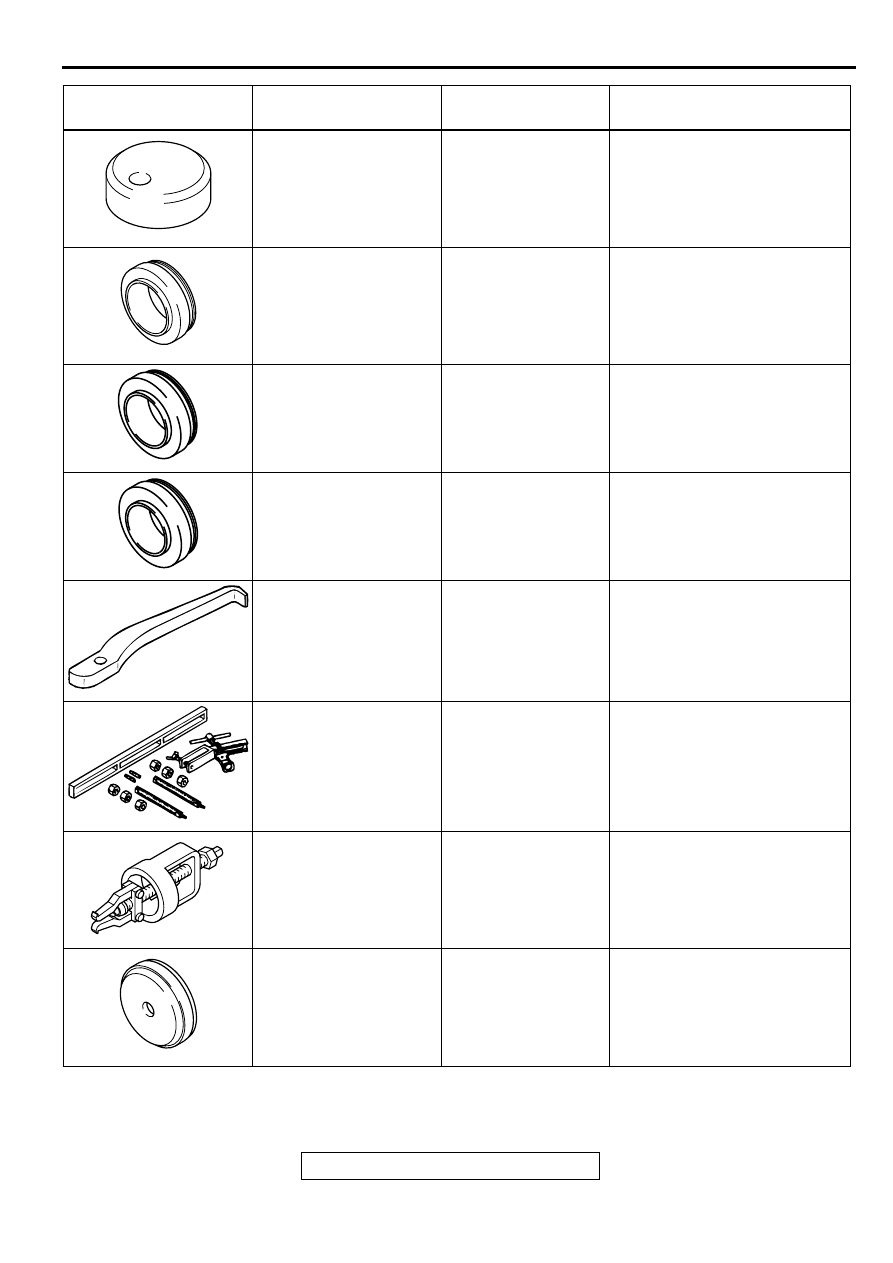

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-4

SPECIA L TO O LS

M1222000600028

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990935 Installer
adapter

MB990935-01 OR
GENERAL SERVICE
TOOL

•

Installation of differential
case taper roller bearing
outer race <F5M42>

•

Installation of output shaft
front taper roller bearing
outer race <F5M51>

MB990938 Handle

MB990938-01

Use with Installer adapter

MB990927 Installer
adapter

MB990927-01 OR
GENERAL SERVICE
TOOL

Installation of sealing cap
<F5M42>

MD998801 Bearing
remover

MD998348-01 OR
GENERAL SERVICE
TOOL

Installation and removal of
gears, bearings and sleeves

MD998812 Installer cap GENERAL SERVICE

TOOL

Use with Installer and Installer
adapter

MD998813 Installer-100 GENERAL SERVICE

TOOL

Use with Installer cap and
Installer adapter

MD998816 Installer
adapter (30)

GENERAL SERVICE
TOOL

Installation of input shaft front
bearing

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-5

MD998825 Installer
adapter (52)

GENERAL SERVICE
TOOL

•

Installation of 1st-2nd speed
synchronizer hub, 3rd-4th
speed synchronizer hub and
1st speed gear sleeve
<F5M42>

•

Installation of 1st speed gear
sleeve, 3rd-4th speed
synchronizer hub, 4th speed
gear sleeve, 5th speed gear
and thrust plate stopper
<F5M51>

MD998824 Installer
adapter (50)

GENERAL SERVICE
TOOL

•

Installation of 4th speed gear
sleeve and 5th speed gear
<F5M42>

•

Installation of 1st-2nd speed
synchronizer hub, 2nd speed
gear sleeve and 3rd speed
gear <F5M51>

MD998818 Installer
adapter (38)

MD998818

•

Installation of input shaft rear
bearing, roller bearing inner
race, reverse gear sleeve
and output shaft rear ball
bearing <F5M41>

•

Installation of input shaft
front bearing <F5M51>

MD998917 Bearing
remover

GENERAL SERVICE
TOOL

Installation and removal of
gears, bearing and sleeves

MD998819 Installer
adapter (40)

GENERAL SERVICE
TOOL

•

Installation of 5th-reverse
speed synchronizer hub,
differential case bearing, 4th
speed gear and 5th speed
gear sleeve <F5M42>

•

Installation of input shaft rear
bearing and output shaft
taper roller bearing
<F5M51>

MD998814 Installer-200 MIT304180

Use with Installer cap and
Installer adapter

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-6

MD998364 Camshaft oil
seal installer

MD998364-01

Installation of gear, bearing and
sleeve <F5M51>

MD998822 Installer
adapter (46)

GENERAL SERVICE
TOOL

Installation of 2nd speed gear
sleeve and 3rd speed gear
<F5M42>

MD998821 Installer
adapter (44)

MD998821

Installation of 4th speed gear,
5th speed gear sleeve and 5th-
reverse speed synchronizer
hub <F5M51>

MD998820 Installer
adapter (42)

MIT215013

Installation of reverse gear
bearing sleeve <F5M51>

MD999566 Claw

GENERAL SERVICE
TOOL

Removal of taper roller bearing
outer race

MD998772 Valve spring
compressor

GENERAL SERVICE
TOOL

Removal of output shaft front
roller bearing outer race
<F5M42>

MD998346 Bearing
outer race remover

MD998346-01 OR
GENERAL SERVICE
TOOL

Removal of output shaft front
roller bearing outer race
<F5M42>

MB990934 Installer
adapter

MB990934-01 OR
GENERAL SERVICE
TOOL

Installation of output shaft front
roller bearing outer race
<F5M42>

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION
