ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-483

3. If the sensor is defective, replace the heated oxygen sensor.

NOTE: For removal and installation of the heated oxygen
sensor, refer to GROUP 15, Exhaust Pipe and Main Muffler

P.15-19

.

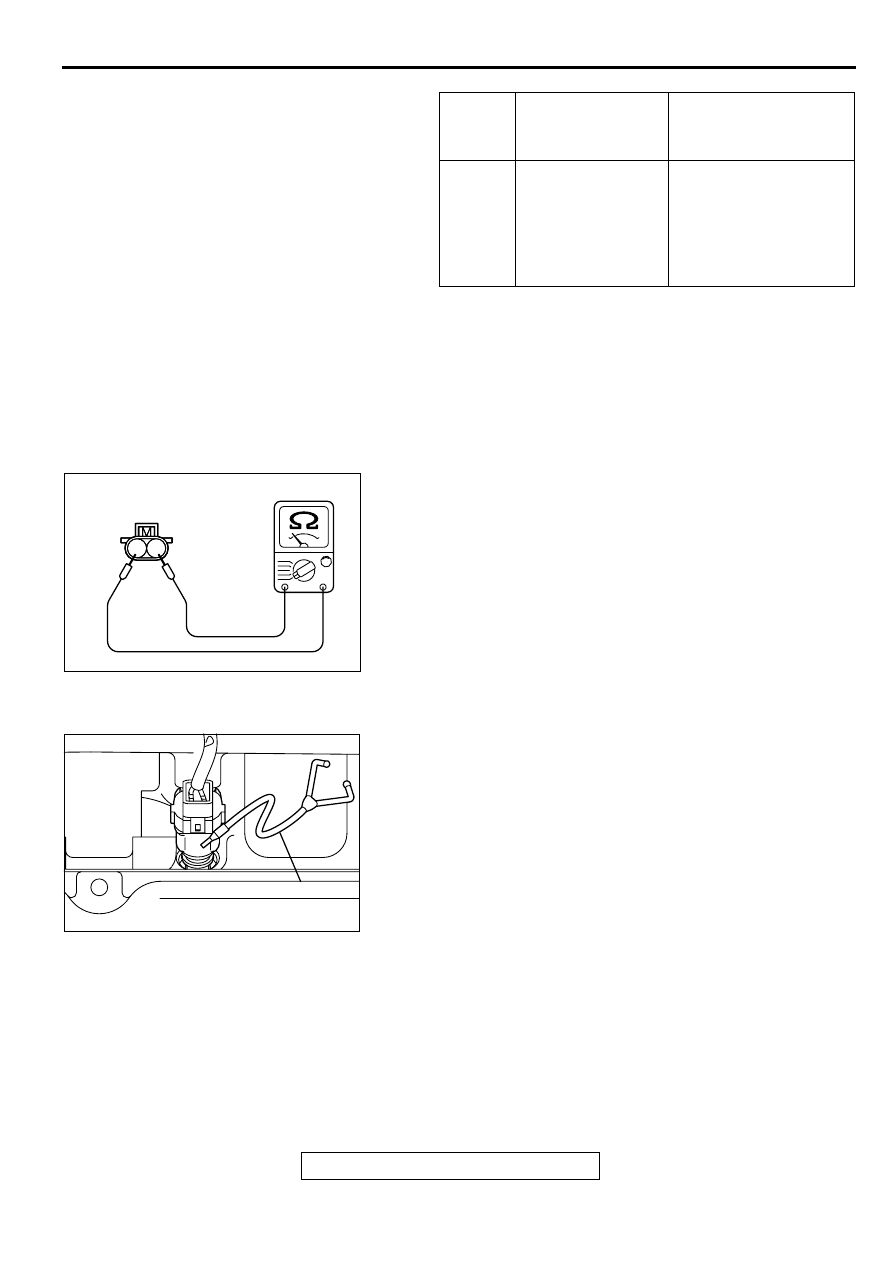

INJECTOR CHECK

M1131005200082

Measurement of Resistance between Terminals

1. Disconnect the injector intermediate connector.

2. Measure resistance between terminals.

Standard value: 13

−

 16

Ω

 [at 20

°

C (68

°

F)]

3. If not within specification, replace the injector.

4. Install the injector connector

Checking operation sound

Using a stethoscope or long blade screwdriver, check the
operation sound ("tick-tick-tick") of injectors during idling or
during cranking. Check that as the engine speed increases, the
frequency of the operating sound also increases.
1. If the injector you are checking is not operating, you may

hear the operating sound of the other injectors.

2. If no operating sound is heard from the injector that is being

checked, check the injector drive circuit. If there is nothing
wrong with the circuit, a defective injector or powertrain
control module (PCM) is suspected.

IDLE AIR CONTROL MOTOR (STEPPER MOTOR)
CHECK

M1131005400075

Required Special Tool:
MB991709: Test Harness Set
Checking the Operation Sound
1. Check that the engine coolant temperature is 20

°

C (68

°

F

)

ορ βελοω.

ENGINE HEATED OXYGEN

SENSOR OUTPUT
VOLTAGE

REMARKS

When
revving
engine

0.6

−

 1.0V

If you make the air/fuel
ratio rich by revving the
engine repeatedly, a
normal heated oxygen
sensor will output a
voltage of 0.6

−

 1.0V.

AK000602AB

1 2

AK000124 AB

STETHOSCOPE

ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-484

NOTE: If necessary, you can disconnect the engine coolant
temperature sensor connector and connect the harness-side
of the connector to another engine coolant temperature
sensor that is at 20

°

C (68

°

F) or below.

2. Check that the operation sound of the stepper motor can be

heard after the ignition is switched ON (but without starting
the motor).

3. If the operation sound cannot be heard, check the stepper

motor's activation circuit. If the circuit is normal, it is
probable that there is a malfunction of the stepper motor or
engine control module (ECM) <M/T> or powertrain control
module (PCM) <A/T>.

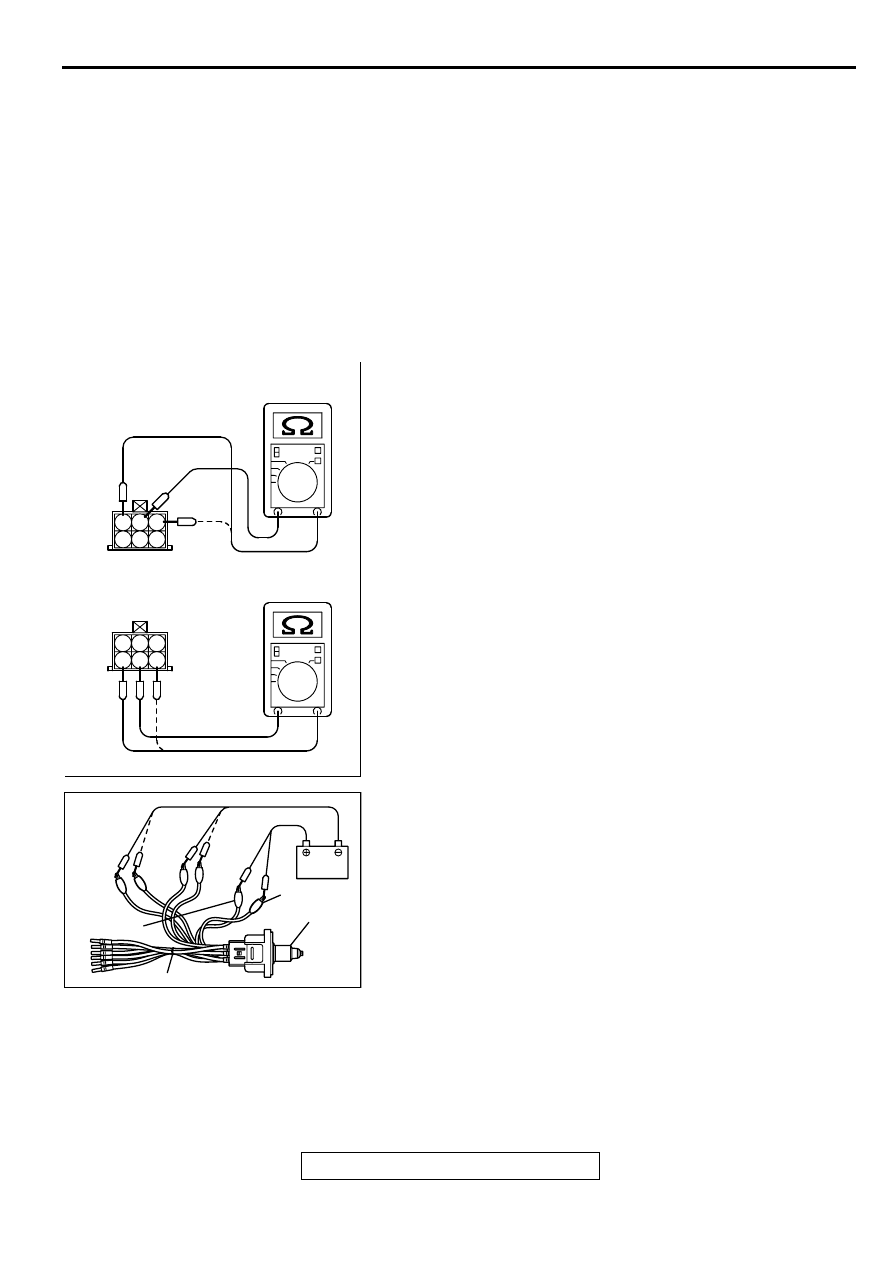

Checking the Coil Resistance
1. Disconnect the idle air control motor connector.

2. Measure resistance between terminal 2 and either terminal

1 or terminal 3 of the connector at the idle air control motor
side.

Standard value: 28

−

 33

Ω

 [at 20

°

C (68

°

F)]

3. If resistance is not within the standard value, replace the IAC

motor.

4. Measure the resistance between terminal 5 and either

terminal 6 or terminal 4 of the connector at the idle air
control motor side.

Standard value: 28

−

 33

Ω

 [at 20

°

C (68

°

F)]

5. If resistance is not within the standard value, replace the IAC

motor.

<Operation Check>

1. Remove the throttle body.

2. Remove the idle air control motor.

3. Connect special tool MB991709 to the idle air control motor

connector.

4. Connect the positive (+) terminal of a power supply

(approximately 6 V) to terminal 2 and the terminal 5.

5. Connect the negative (-) terminal of the power supply to

each clip as described in the following steps. Then check
whether or not the stepper motor vibrates slightly as it
operates.

(1) Connect the negative terminal of the power supply to

terminal 1 and terminal 4.

(2) Connect the negative terminal of the power supply to

terminal 3 and terminal 4.

(3) Connect the negative terminal of the power supply to

terminal 3 and terminal 6.

AKX01561

1 2 3
4 5 6

1 2 3
4 5 6

AB

AKX01627AB

TERMINAL 2

IAC MOTOR

TERMINAL 5

MB991709

ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-485

(4) Connect the negative terminal of the power supply to

terminal 1 and terminal 6.

(5) Connect the negative terminal of the power supply to

terminal 1 and terminal 4.

(6) Repeat the tests in sequence from (5) to (1) to test

opposite movement of the IAC.

6. If vibration is detected during the test, the stepper motor can

be considered to be normal.

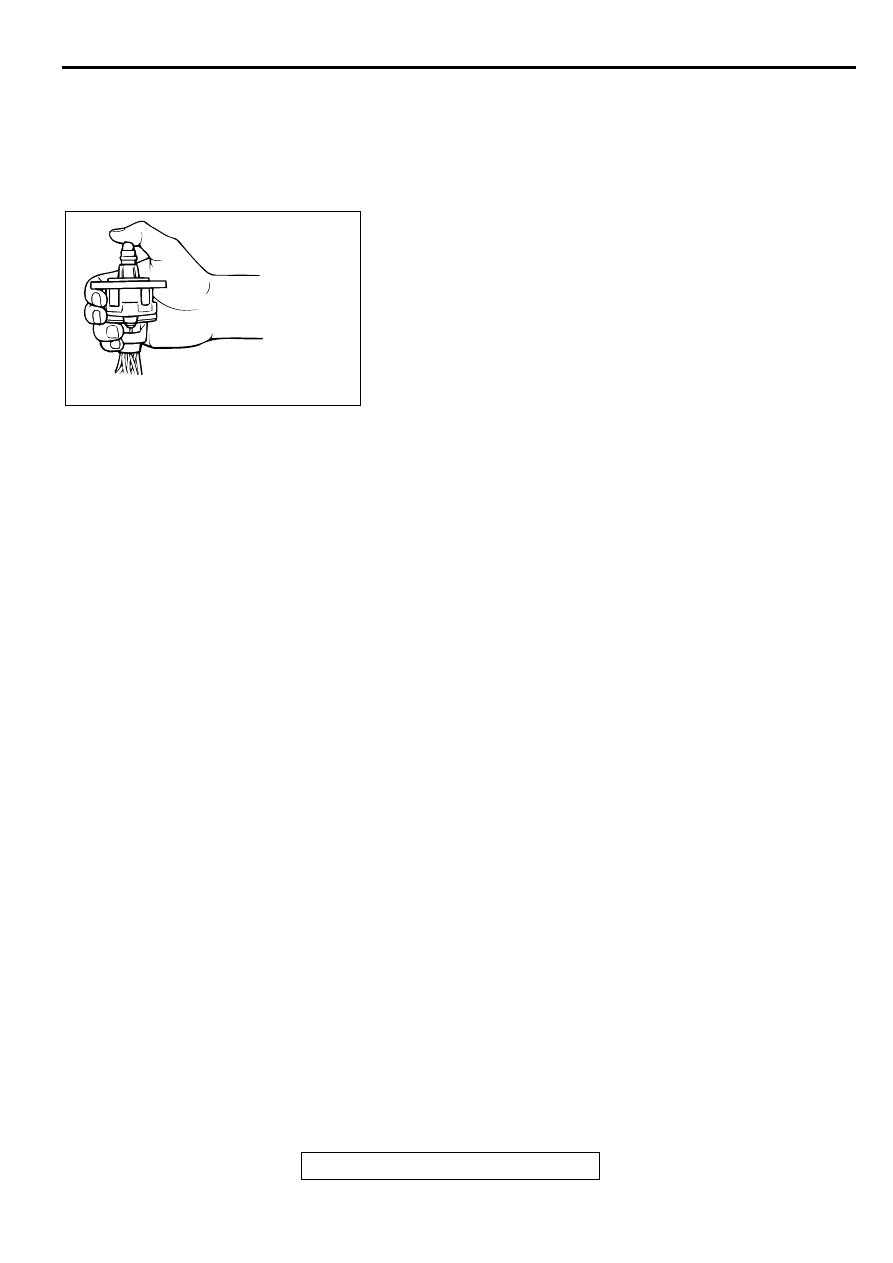

EVAPORATIVE EMISSION PURGE SOLENOID
CHECK

M1131005600057

Refer to GROUP 17, Emission Control System

−

 Evaporative

Emission Control System

−

 Evaporative Emission Purge

Solenoid Check

P.17-93

.

EGR SOLENOID CHECK

M1131005700054

Refer to GROUP 17, Emission Control System

−

 Exhaust Gas

Recirculation (EGR) System - EGR Solenoid Check

P.17-100

.

AKX01626

INJECTOR

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-486

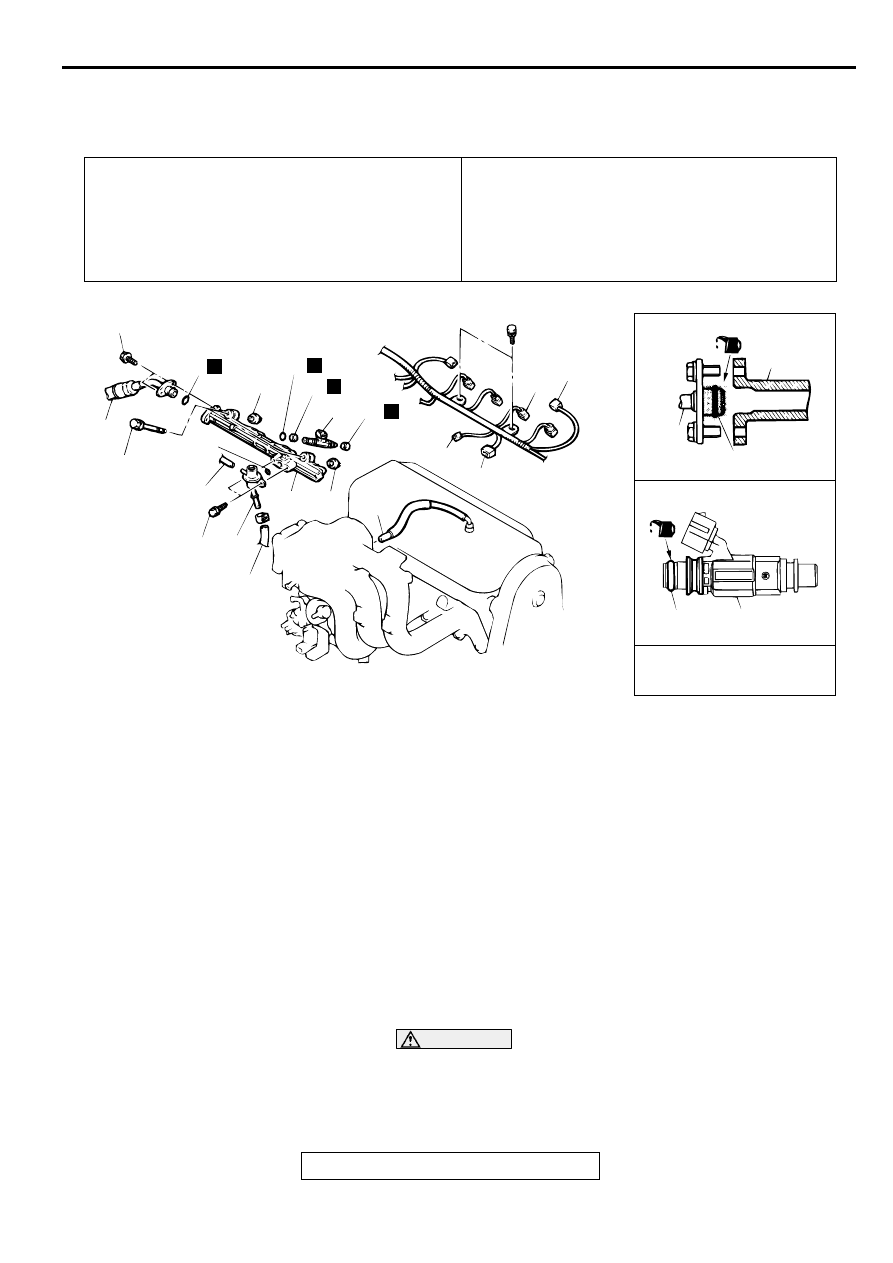

IN JEC TO R

REMOVAL AND INSTALLATION

M1131007100122

REMOVAL SERVICE POINT

<<A>> FUEL RAIL/INJECTORS REMOVAL

CAUTION

Do not drop the injector.
Remove the fuel rail with the injectors attached to it.

Pre-removal Operation

•

Fuel Discharge Prevention (Refer to

P.13A-478

.)

•

Engine Coolant Draining [Refer to GROUP 00, Mainte-
nance Service

−

 Engine Coolant (Change)

P.00-52

.]

•

Air Cleaner Removal (Refer to GROUP 15, Air Cleaner

P.15-5

.)

•

Throttle Body Removal (Refer to

P.13A-488

.)

Post-installation Operation

•

Throttle Body Installation (Refer to

P.13A-488

.)

•

Air Cleaner Installation (Refer to GROUP 15, Air Cleaner

P.15-5

.)

•

Engine Coolant Refilling [Refer to GROUP 00, Mainte-
nance Service

−

 Engine Coolant (Change)

P.00-52

.]

•

Fuel Leakage Inspection.

AC000231

12

7,11

6,10

16

15

ENGINE OIL

4.9 ± 1.0 N·m
44 ± 8 in-lb

12 ± 1 N·m
100 ± 13 in-lb

8.8 ± 1.0 N·m
78 ± 9 in-lb

7

13

16

17

15 14

N

N

N

N

13

12

8

10

9

11

6

1

3

2

5

4

AB

REMOVAL STEPS

1.

PCV HOSE CONNECTION

2.

IGNITION COIL CONNECTOR

3.

INJECTOR CONNECTOR

4.

IGNITION FAILURE SENSOR
CONNECTOR

5.

MANIFOLD DIFFERENTIAL
PRESSURE SENSOR
CONNECTOR

>>A<<

6.

HIGH-PRESSURE FUEL HOSE
CONNECTION

7.

O-RING

8.

FUEL HOSE CONNECTION

9.

VACUUM HOSE CONNECTION

>>A<<

10. FUEL PRESSURE REGULATOR
11. O-RING

<<A>>

12. FUEL RAIL
13. INSULATORS
14. INSULATORS

<<A>>

>>A<<

15. INJECTORS
16. O-RINGS
17. GROMMETS

REMOVAL STEPS (Continued)
