GENERAL INFORMATION

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-3

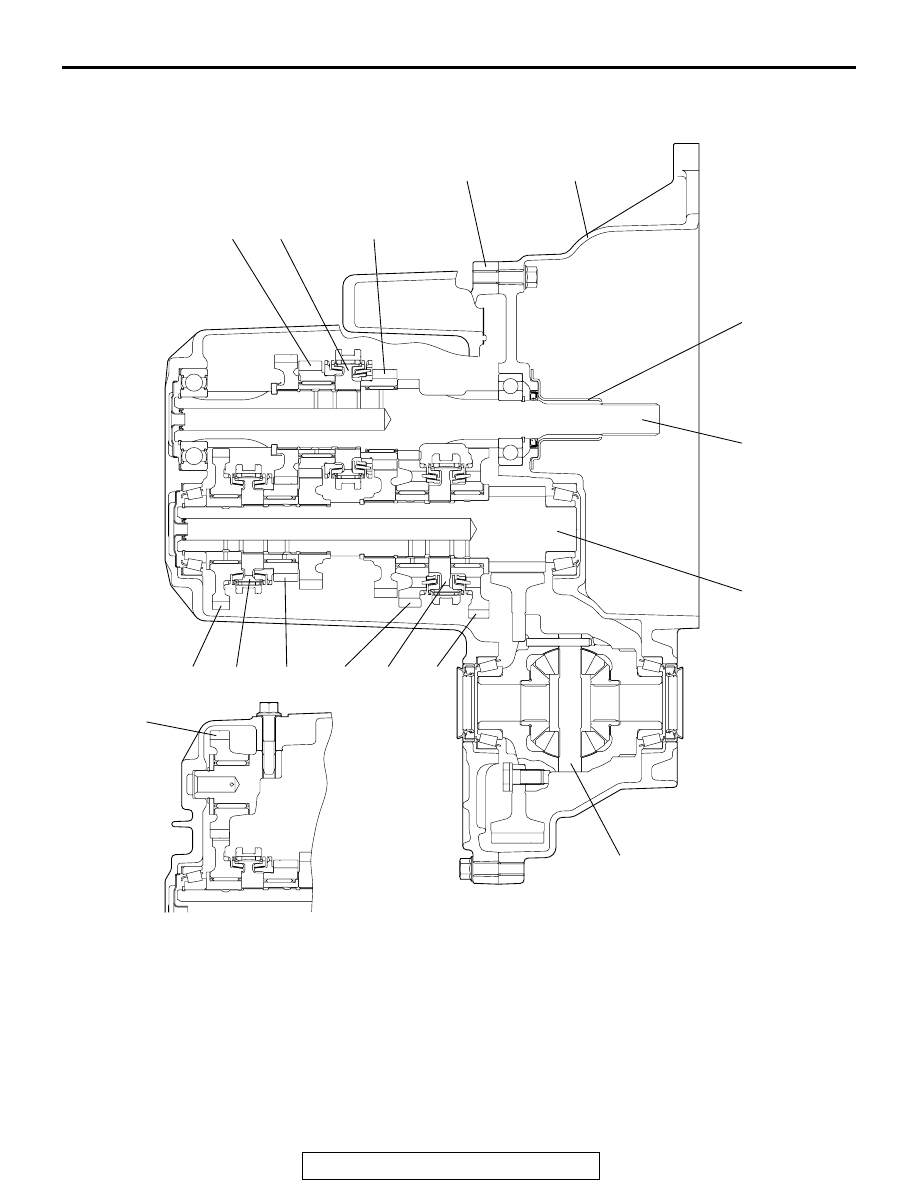

SECTIONAL VIEW<F5M51>

AKX00912

4

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

AB

1. 4TH SPEED GEAR
2. 3RD-4TH SPEED SYNCHRONIZER HUB
3. 3RD SPEED GEAR
4. TRANSMISSION CASE
5. CLUTCH HOUSING
6. RELEASE BEARING RETAINER
7. INPUT SHAFT
8. OUTPUT SHAFT
9. DIFFERENTIAL

10.1ST SPEED GEAR
11.1ST-2ND SPEED SYNCHRONIZER HUB
12.2ND SPEED GEAR
13.5TH SPEED GEAR
14.5TH-REVERSE SPEED SYNCHRONIZER

HUB

15.REVERSE GEAR
16.REVERSE IDLER GEAR

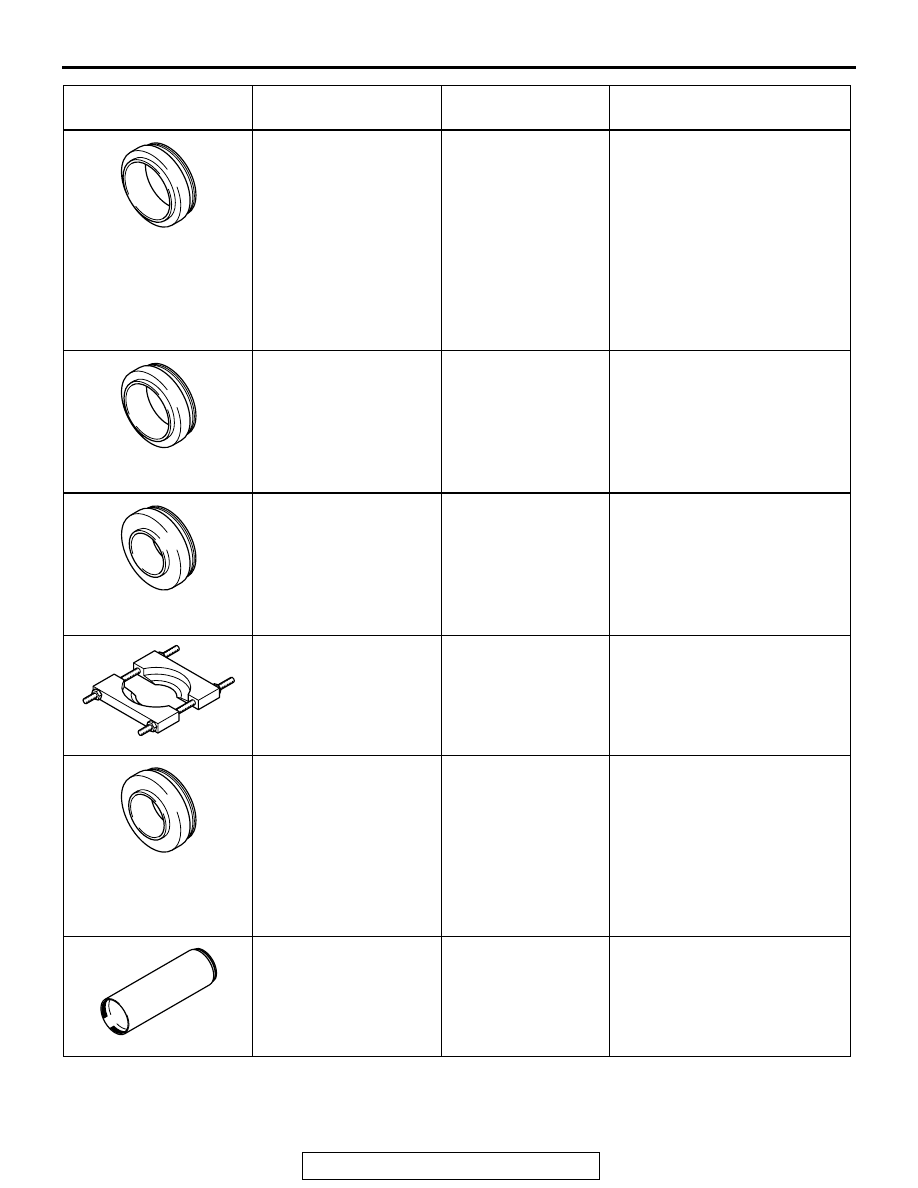

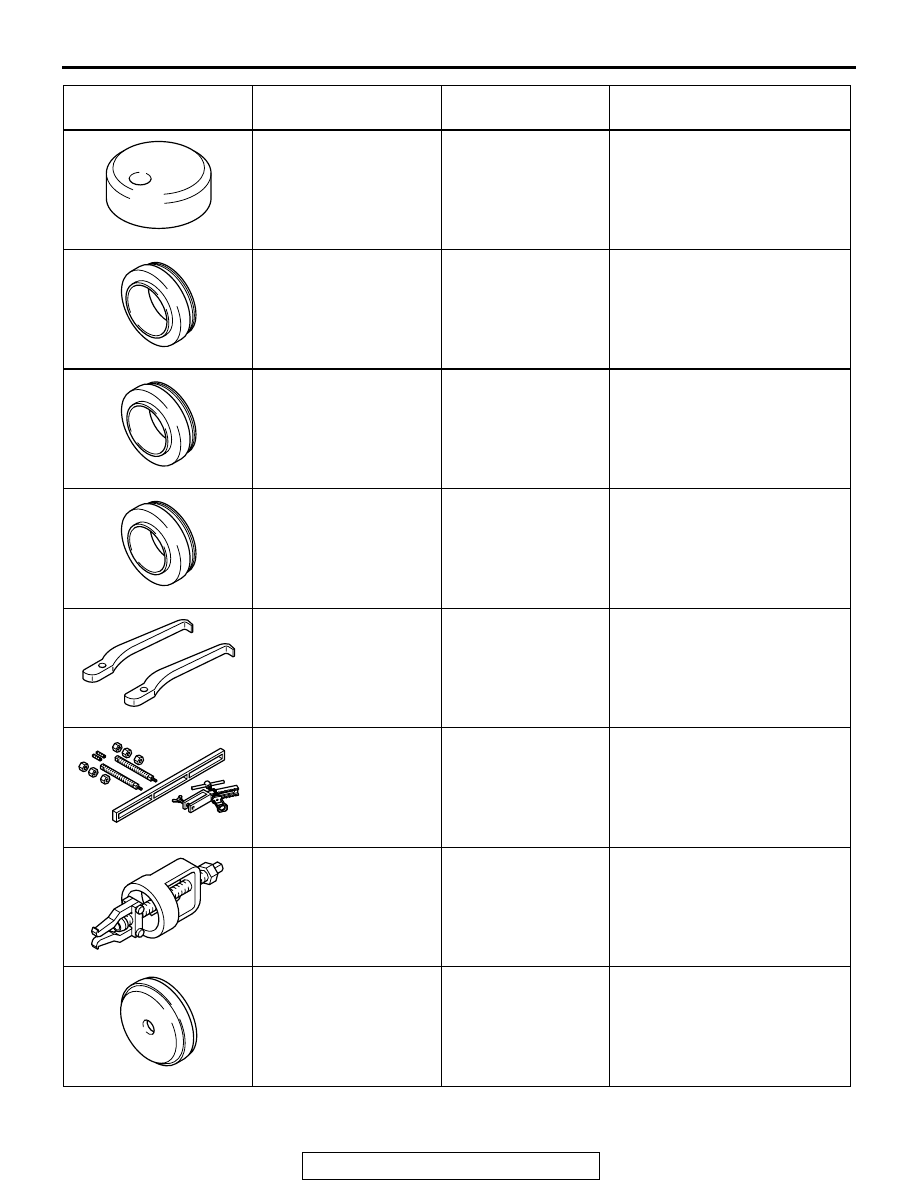

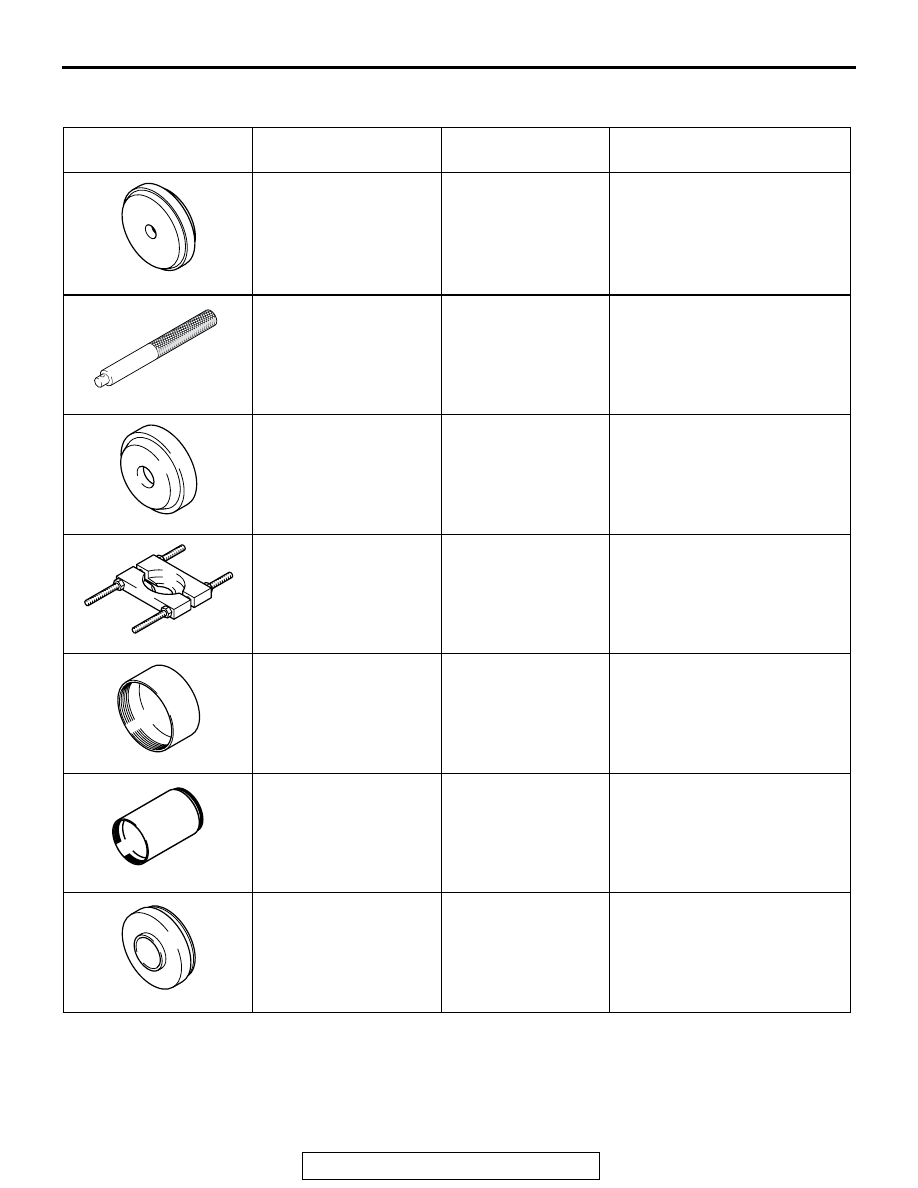

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-4

SPECIAL TOOLS

M1222000600028

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990935
Installer adapter

MB990935-01 OR
GENERAL SERVICE
TOOL

• Installation of differential

case taper roller bearing
outer race <F5M42>

• Installation of output shaft

front taper roller bearing
outer race <F5M51>

MB990938
Handle

MB990938-01

Use with Installer adapter

MB990927
Installer adapter

MB990927-01 OR
GENERAL SERVICE
TOOL

Installation of sealing cap
<F5M42>

MD998801
Bearing remover

MD998348-01 OR
GENERAL SERVICE
TOOL

Installation and removal of
gears, bearings and sleeves

MD998812
Installer cap

GENERAL SERVICE
TOOL

Use with Installer and Installer
adapter

MD998813
Installer-100

GENERAL SERVICE
TOOL

Use with Installer cap and
Installer adapter

MD998816
Installer adapter (30)

GENERAL SERVICE
TOOL

Installation of input shaft front
bearing

B990938

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-5

MD998825
Installer adapter (52)

GENERAL SERVICE
TOOL

• Installation of 1st-2nd speed

synchronizer hub, 3rd-4th
speed synchronizer hub and
1st speed gear sleeve
<F5M42>

• Installation of 1st speed gear

sleeve, 3rd-4th speed
synchronizer hub, 4th speed
gear sleeve, 5th speed gear
and thrust plate stopper
<F5M51>

MD998824
Installer adapter (50)

GENERAL SERVICE
TOOL

• Installation of 4th speed gear

sleeve and 5th speed gear
<F5M42>

• Installation of 1st-2nd speed

synchronizer hub, 2nd speed
gear sleeve and 3rd speed
gear <F5M51>

MD998818
Installer adapter (38)

MD998818

• Installation of input shaft rear

bearing, roller bearing inner
race, reverse gear sleeve
and output shaft rear ball
bearing <F5M41>

• Installation of input shaft

front bearing <F5M51>

MD998917
Bearing remover

GENERAL SERVICE
TOOL

Installation and removal of
gears, bearing and sleeves

MD998819
Installer adapter (40)

GENERAL SERVICE
TOOL

• Installation of 5th-reverse

speed synchronizer hub,
differential case bearing, 4th
speed gear and 5th speed
gear sleeve <F5M42>

• Installation of input shaft rear

bearing and output shaft
taper roller bearing
<F5M51>

MD998814
Installer-200

MIT304180

Use with Installer cap and
Installer adapter

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

SPECIAL TOOLS

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-6

MD998364
Camshaft oil seal
installer

MD998364-01

Installation of gear, bearing and
sleeve <F5M51>

MD998822
Installer adapter (46)

GENERAL SERVICE
TOOL

Installation of 2nd speed gear
sleeve and 3rd speed gear
<F5M42>

MD998821
Installer adapter (44)

MD998821

Installation of 4th speed gear,
5th speed gear sleeve and
5th-reverse speed synchronizer
hub <F5M51>

MD998820
Installer adapter (42)

MIT215013

Installation of reverse gear
bearing sleeve <F5M51>

MD999566
Claw

GENERAL SERVICE
TOOL

Removal of taper roller bearing
outer race

MD998772
Valve spring compressor

GENERAL SERVICE
TOOL

Removal of output shaft front
roller bearing outer race
<F5M42>

MD998346
Bearing outer race
remover

MD998346-01 OR
GENERAL SERVICE
TOOL

Removal of output shaft front
roller bearing outer race
<F5M42>

MB990934
Installer adapter

MB990934-01 OR
GENERAL SERVICE
TOOL

Installation of output shaft front
roller bearing outer race
<F5M42>

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION
