DOOR MIRROR

EXTERIOR

51-42

DOOR MIRROR

TROUBLESHOOTING

M1511020000412

The door mirror are controlled by the Smart Wiring
System (SWS). For troubleshooting, refer to GROUP
54B, troubleshooting

P.54B-35

 or GROUP 54C,

Troubleshooting

P.54C-29

.

DOOR MIRROR

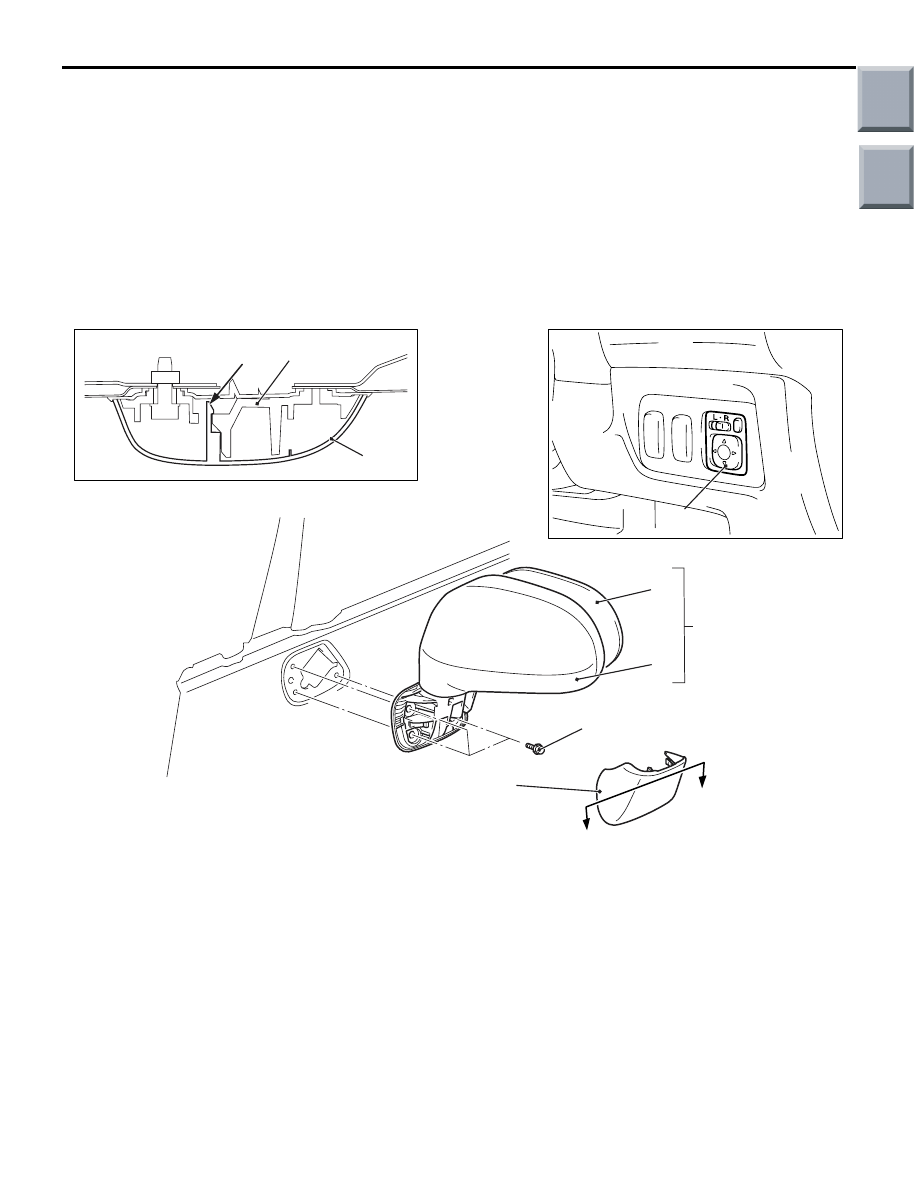

REMOVAL AND INSTALLATION

M1511006400654

AC403307

1

2

AD

5

4

3

4.9 ± 0.7 N·m

2

4

A

A

Section A – A

Claw

Remote controlled mirror switch
removal steps

•

Instrument panel under cover
(Refer to group 52A, Instrument
panel assembly

P.52A-3

).

1.

Remote controlled mirror switch

Door mirror assembly removal
steps

2.

Door mirror base cover

3.

Door mirror assembly

4.

Door mirror

<<

A

>>

5.

Mirror

Main

Index

Group

TOC

DOOR MIRROR

EXTERIOR

51-43

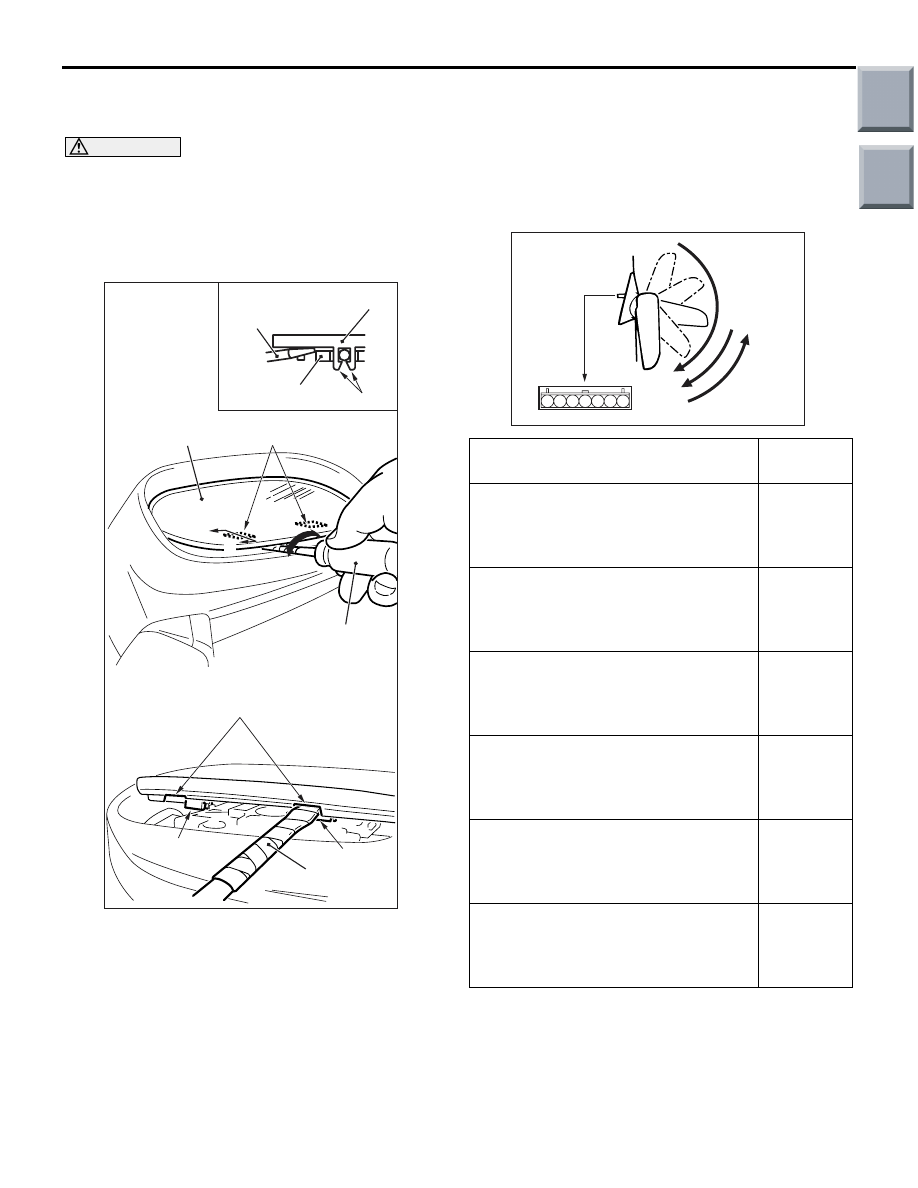

REMOVAL SERVICE POINT
<<A>> MIRROR REMOVAL

CAUTION

The tab of the mirror is prone to breakage when
working in cold temperature. Always use a hair
drier or the like to warm up the mirror tab and its
periphery to 20

°C or higher prior to work. When

the mirror is heated too quickly from its cold
state, it may be broken.

AC207500

A

A

AD

Section A – A

Claw positions

Claws

Claw

Claw

Pivot plate

Recesses

Mirror

Mirror

Flat-tipped
screwdriver

Flat-tipped
screwdriver

Flat-tipped
screwdriver

Slant the mirror upward with your hands. Then insert
flat-tipped screwdriver wrapped with protective tape
between the pivot plate and mirror through the
cut-out from behind the mirror. Now pry off the mirror
tab and release the lower side of the mirror as shown
in the illustration.

INSPECTION

M1511019101548

DOOR MIRROR ASSEMBLY OPERATION
CHECK

Remove the door trim, and then connect the battery
to the door mirror assembly connector to check that
the door mirror operates.

AC313903

1 2 3 4 5 6 7

AB

Return

Retract

Forward-folding

Battery connection

Direction
operation

• Connect terminal 3 to the negative

battery terminal.

• Connect terminal 5 to the positive

battery terminal.

Up

• Connect terminal 3 to the positive

battery terminal.

• Connect terminal 5 to the negative

battery terminal.

Down

• Connect terminal 3 to the negative

battery terminal.

• Connect terminal 4 to the positive

battery terminal.

Right

• Connect terminal 3 to the positive

battery terminal.

• Connect terminal 4 to the negative

battery terminal.

Left

• Connect terminal 6 to the positive

battery terminal.

• Connect terminal 7 to the negative

battery terminal.

Retract

• Connect terminal 6 to the negative

battery terminal.

• Connect terminal 7 to the positive

battery terminal.

Return

Main

Index

Group

TOC

DOOR MIRROR

EXTERIOR

51-44

DOOR MIRROR CONTROL SWITCH CON-
TINUITY CHECK

AC208667

1 2

5 6 7 8 9 10 11

3 4

Switch position

Tester
connection

Specified
condition

OFF

1

− 2, 1 − 3, 1 − 4, 1

− 6, 1 − 10, 1 − 11,
2

− 9, 3 − 9, 6 − 9, 9

− 10, 9 − 11

Open circuit

Left side OFF

1

− 6, 1 − 10, 1 −

11, 6

− 9, 9 − 10, 9

− 11

Open circuit

Up

1

− 6, 9 − 11

Continuity
(Less than
2

Ω)

Down

1

− 11, 6 − 9

Right

1

− 6, 9 − 10

Left

1

− 10, 6 − 9

Right
side

OFF

1

− 2, 1 − 3, 1 − 6, 2

− 9, 3 − 9, 6 − 9

Open circuit

Up

1

− 6, 3 − 9

Continuity
(Less than
2

Ω)

Down

1

− 3, 6 − 9

Right

1

− 6, 2 − 9

Left

1

− 2, 6 − 9

Retract and return 1

− 4

Continuity
(Less than
2

Ω)
