Mitsubishi Colt Ralliart. Manual - part 495





42-2

DOOR. . . . . . . . . . . . . . . . . . . . .

42-31

SERVICE SPECIFICATIONS. . . . .

42-31

SEALANT. . . . . . . . . . . . . . . . . . . .

42-31

SPECIAL TOOLS. . . . . . . . . . . . . .

42-31

TROUBLESHOOTING . . . . . . . . . .

42-32

ON-VEHICLE SERVICE. . . . . . . . .

42-33

DOOR FIT ADJUSTMENT. . . . . . . . . . .

42-33

ADJUSTMENT OF FRONT DOOR



HEIGHT . . . . . . . . . . . . . . . . . . . . . . . . .

42-34

DOOR WINDOW GLASS ADJUSTMENT

42-34

GLASS SLIDING MECHANISM CHECK



AND ADJUSTMENT  . . . . . . . . . . . . . . .

42-35

POWER WINDOW TIMER FUNCTION



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

42-35

POWER WINDOW OPERATING



CURRENT CHECK . . . . . . . . . . . . . . . .

42-35

POWER WINDOW RELAY CHECK  . . .

42-36

CIRCUIT BREAKER (INCORPORATED



IN THE POWER WINDOW MOTOR)



INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-36

POWER WINDOW CHECK . . . . . . . . . .

42-36

CENTRAL DOOR LOCKING SYSTEM



INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-36

CHECK OF KEY LOCK PREVENTION



FUNCTION  . . . . . . . . . . . . . . . . . . . . . .

42-36

SHIFT "P" INTERLINK DOOR UNLOCK



FUNCTION CHECK. . . . . . . . . . . . . . . .

42-36

DOOR OUTSIDE HANDLE PLAY



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

42-37

DOOR INSIDE HANDLE PLAY



ADJUSTMENT. . . . . . . . . . . . . . . . . . . .

42-37

DOOR ASSEMBLY . . . . . . . . . . . .

42-38

REMOVAL AND INSTALLATION  . . . . .

42-38

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-39

DOOR GLASS AND



REGULATOR . . . . . . . . . . . . . . . . .

42-40

REMOVAL AND INSTALLATION. . . . . .

42-40

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-42

DOOR HANDLE AND LATCH . . . .

42-45

REMOVAL AND INSTALLATION. . . . . .

42-45

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-46

WINDOW GLASS RUNCHANNEL



AND DOOR OPENING



WEATHERSTRIP . . . . . . . . . . . . . .

42-48

REMOVAL AND INSTALLATION. . . . . .

42-48

TAILGATE  . . . . . . . . . . . . . . . .

42-53

SERVICE SPECIFICATIONS . . . . .

42-53

SEALANTS . . . . . . . . . . . . . . . . . . .

42-53

SPECIAL TOOLS . . . . . . . . . . . . . .

42-53

TROUBLESHOOTING . . . . . . . . . .

42-53

ON-VEHICLE SERVICE . . . . . . . . .

42-54

TAILGATE FIT ADJUSTMENT. . . . . . . .

42-54

ADJUSTMENT OF TAILGATE



HEIGHT  . . . . . . . . . . . . . . . . . . . . . . . . .

42-54

TAILGATE HANDLE PLAY CHECK. . . .

42-54

TAILGATE  . . . . . . . . . . . . . . . . . . .

42-55

REMOVAL AND INSTALLATION. . . . . .

42-55

TAILGATE HANDLE AND



LATCH  . . . . . . . . . . . . . . . . . . . . . .

42-58

REMOVAL AND INSTALLATION. . . . . .

42-58

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-59

Continued on next page

Main

Index

Group

TOC

42-3

KEYLESS ENTRY SYSTEM . . .

42-60

SERVICE SPECIFICATIONS. . . . .

42-60

SPECIAL TOOLS. . . . . . . . . . . . . .

42-60

TROUBLESHOOTING . . . . . . . . . .

42-61

ON-VEHICLE SERVICE. . . . . . . . .

42-61

KEYLESS ENTRY SYSTEM



INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-61

MULTI-MODE KEYLESS ENTRY



FUNCTION INSPECTION . . . . . . . . . . .

42-62

KEYLESS ENTRY SYSTEM TIMER



LOCK FUNCTION INSPECTION. . . . . .

42-62

HOW TO REGISTER SECRET CODE .

42-62

TRANSMITTER . . . . . . . . . . . . . . .

42-65

DISASSEMBLY AND REASSEMBLY . .

42-65

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-66

SUNROOF ASSEMBLY . . . . . .

42-67

SERVICE SPECIFICATIONS . . . . .

42-67

TROUBLESHOOTING . . . . . . . . . .

42-67

DIAGNOSIS TROUBLESHOOTING



FLOW . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-67

CHECK CHART FOR TROUBLE



SYMPTOMS . . . . . . . . . . . . . . . . . . . . . .

42-67

SYMPTOM PROCEDURES . . . . . .

42-68

ON-VEHICLE SERVICE . . . . . . . . .

42-77

WATER TEST  . . . . . . . . . . . . . . . . . . . .

42-77

SUNROOF FIT ADJUSTMENT  . . . . . . .

42-77

SUN ROOF OPERATION CHECK. . . . .

42-77

ROOF LID GLASS OPERATION



CURRENT CHECK  . . . . . . . . . . . . . . . .

42-77

INITIALISATION OF SUNROOF  . . . . . .

42-77

SUNROOF ASSEMBLY . . . . . . . . .

42-78

REMOVAL AND INSTALLATION. . . . . .

42-78

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-79

LOOSE PANEL  . . . . . . . . . . . .

42-81

REMOVAL AND



INSTALLATION  . . . . . . . . . . . . . . .

42-81

Main

Index

Group

TOC

HOOD

BODY

42-4

HOOD

ON-VEHICLE SERVICE

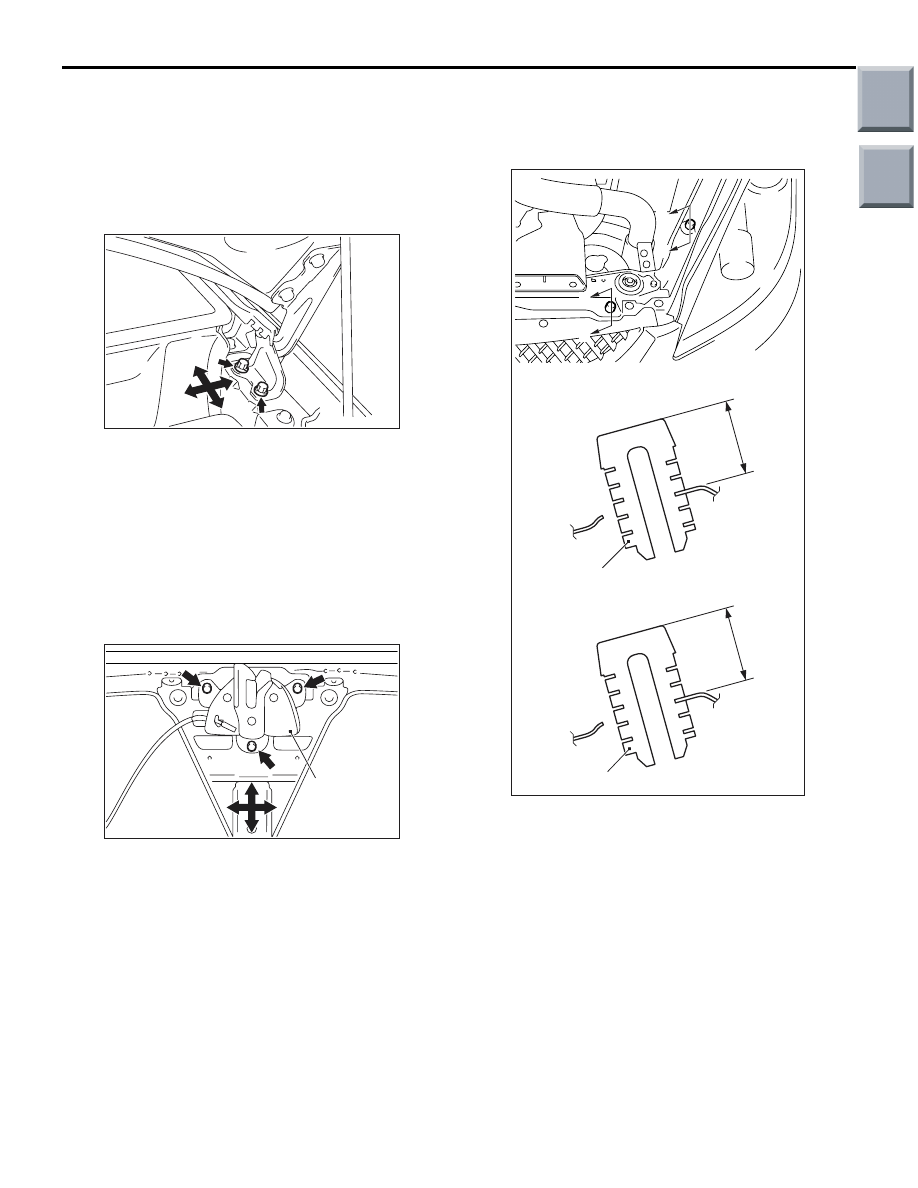

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200196

AC207530

ADJUSTMENT OF ALIGNMENT OF HOOD
STEPPED PORTION AND HOOD
STRIKER

M1421007300427

1. Remove the front bumper assembly (Refer to

GROUP 51, Front Bumper Assembly and
Radiator Grille

P.51-2

 <COLT>,

P.51-2



<RALLIART Version-R>).

2. Remove the hood latch cover.

AC402181AB

Hood latch

3. Loosen the hood latch mounting bolts but do not

remove them. Then move the hood latch up/down
and left/right to align the hood level and adjust the
hood striker engagement.

4. After the adjustment, tighten the hood latch

mounting bolts to 9.0

±2.0 N⋅m.

5. Install the hood latch cover.
6. Install the front bumper assembly (Refer to

GROUP 51, Front Bumper Assembly and
Radiator Grille

P.51-2

 <COLT>,

P.51-2



<RALLIART Version-R>).

ADJUSTMENT OF HOOD HEIGHT

M1421007400297

AC402835

AC402178

AC207534

AC207534

18.2 mm

12.1 mm

AB

A

A

B

B

Section A – A

Section B – B

Damper

Damper

Turn the damper to the shown dimension to adjust
the hood height. If the hood height is still not even,
turn the damper again until the height is even. The
damper height is altered by roughly 3 mm when the
damper is rotated once.
NOTE: If a rattling noise is heard due to the vibration
of the hood when the vehicle is being driven, adjust
the damper height until the damper is seated on the
hood.

Main

Index

Group

TOC

HOOD

BODY

42-5

HOOD

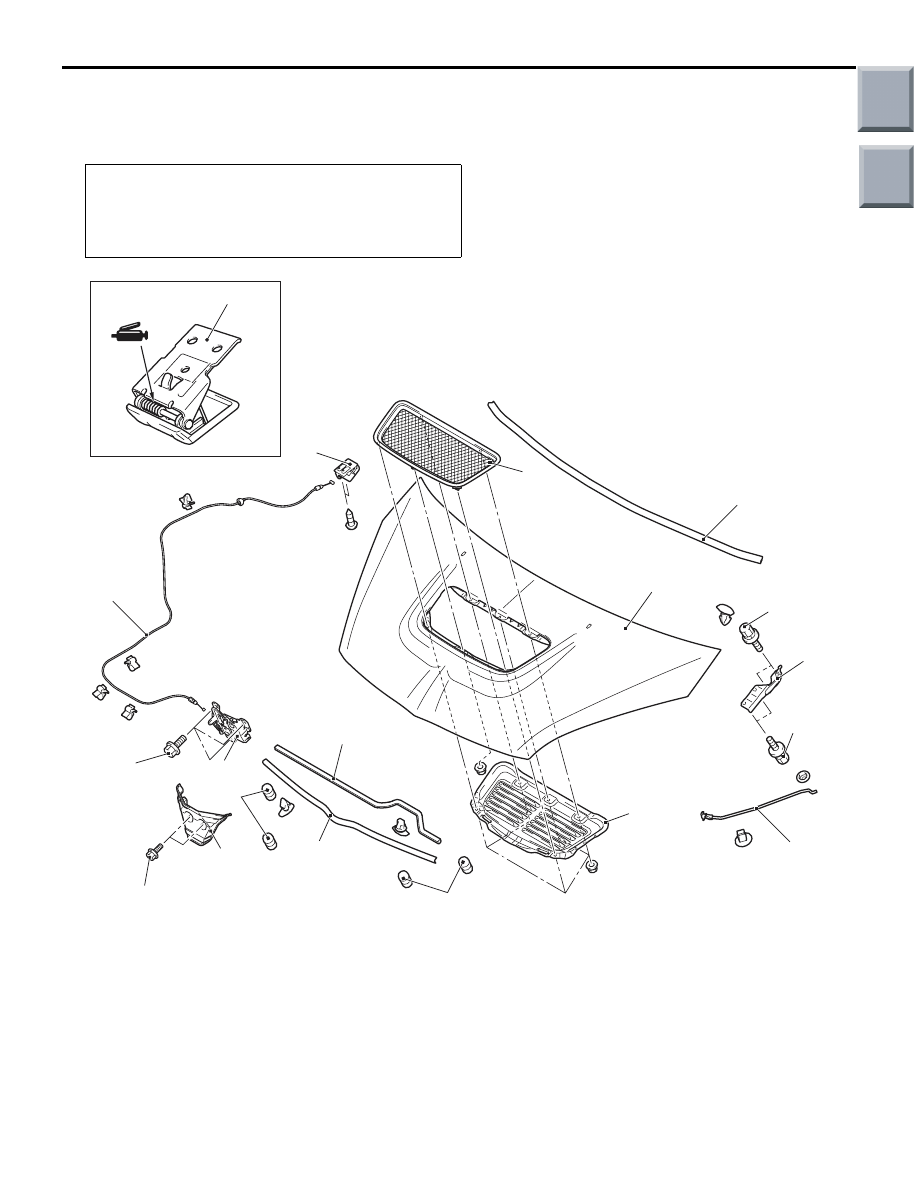

REMOVAL AND INSTALLATION

M1421001601144

Post-installation Operation
• Adjustment of Clearance Around Hood (Refer to

P.42-4

).

• Adjustment of Alignment of Hood Stepped Portion and

Hood Striker (Refer to

P.42-4

).

• Adjustment of Hood Height (Refer to

P.42-4

).

AC601507

1

1

3

4

4

5

10

7

8

9

12

13

14

9.0 ± 2.0 N·m

22 ± 4 N·m

22 ± 4 N·m

AC

2

11

9.0 ± 2.0 N·m

Main

Index

Group

TOC
