Mitsubishi Grandis. Manual - part 987

POWER STEERING HOSES

POWER STEERING

37-38

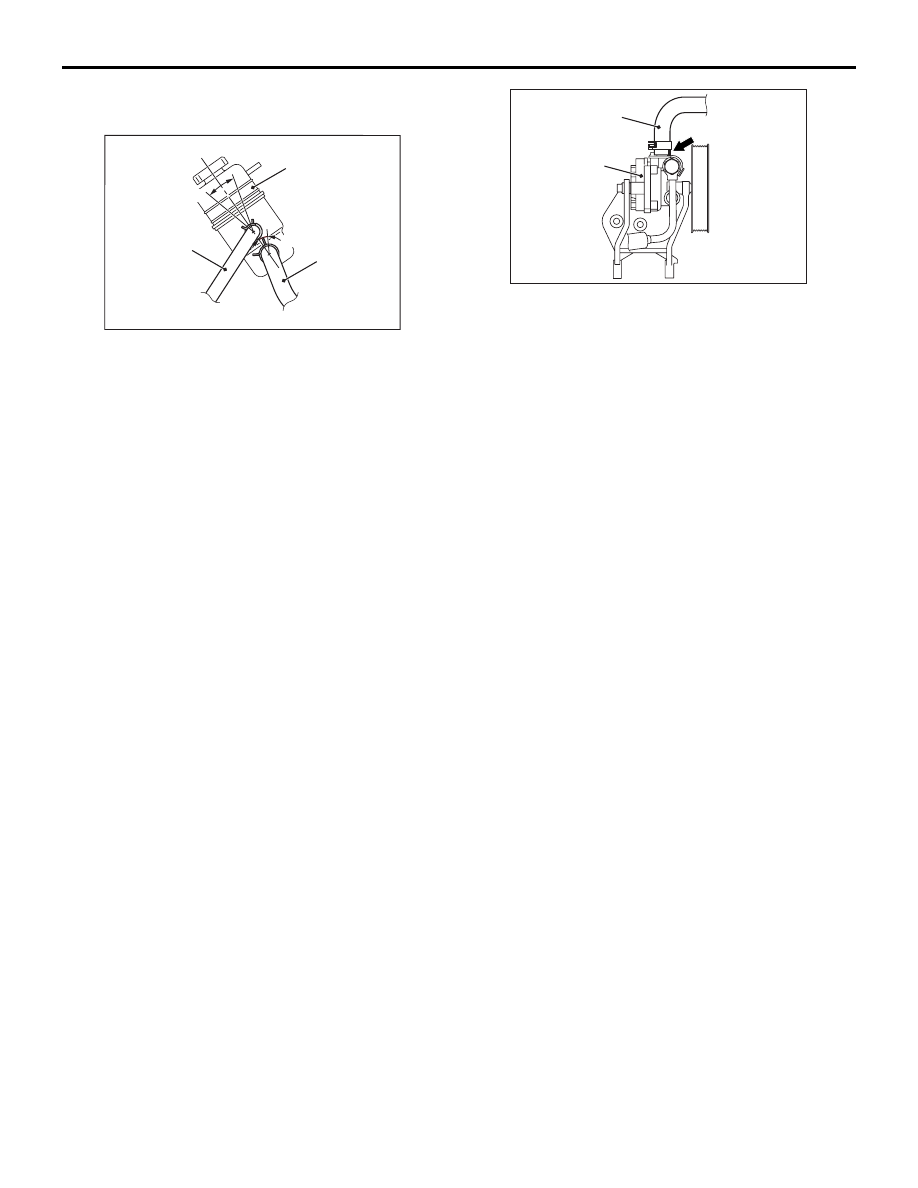

>>F<< SUCTION HOSE INSTALLATION

1. Align the oil reservoir side suction hose marking

(white) within the area shown and connect the
suction hose.

2. Align the oil pump side suction hose marking

(yellow) within the area shown and connect the
suction hose.

INSPECTION

M1372005800029

Power steering oil pressure sensor check

Refer to GROUP 13A, Troubleshooting

P.13A-20

.

NOTE: The engine-ECU <M/T> or the
engine-A/T-ECU <A/T> diagnoses the power
steering oil pressure sensor. If there is a problem,
diagnosis code is set.

AC302815AC

Return hose

Suction hose

30˚

30˚

Oil reservoir

AC302812 AG

Suction hose

Making

Oil pump
