TRANSFER MOUNTING <4WD-M/T>

POWER PLANT MOUNT

32-7

3. Check that the clearance (B) between the

stoppers are the same.

NOTE: When new, a transfer roll stopper consists of
one part, but will separate into outer and inner part
during use.This is normal.

INSPECTION

M1321005400078

• Check the transfer roll stopper for cracks, separa-

tion or deformation.

• Check the transfer mount bracket for deformation

or corrosion.

• Check the transfer mount bracket assembly for

deformation or corrosion.

33-1

GROUP 33

FRONT

SUSPENSION

CONTENTS

GENERAL INFORMATION . . . . . . . .

33-2

SERVICE SPECIFICATIONS. . . . . . .

33-3

SPECIAL TOOL(S)  . . . . . . . . . . . . . .

33-4

ON-VEHICLE SERVICE. . . . . . . . . . .

33-5

FRONT WHEEL ALIGNMENT CHECK AND
ADJUSTMENT <2WD (except High rider)>

33-5

FRONT WHEEL ALIGNMENT CHECK AND
ADJUSTMENT <2WD (High rider), 4WD> .

33-6

LOWER ARM BALL JOINT AXIAL PLAY CHECK



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-8

LOWER ARM BALL JOINT DUST COVER CHECK



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-8

UPPER ARM ASSEMBLY . . . . . . . . .

33-9

UPPER ARM ASSEMBLY REMOVAL AND
INSTALLATION <2WD (except High rider)>

33-9

UPPER ARM ASSEMBLY REMOVAL AND
INSTALLATION <2WD (High rider), 4WD>

33-11

UPPER ARM ASSEMBLY INSPECTION . .

33-12

SHOCK ABSORBER AND COIL SPRING
<2WD (except High rider)>. . . . . . . .

33-13

SHOCK ABSORBER AND COIL SPRING REMOVAL
AND INSTALLATION  . . . . . . . . . . . . . . . . .

33-13

SHOCK ABSORBER AND COIL SPRING
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

33-14

SHOCK ABSORBER ASSEMBLY <2WD (High

rider), 4WD> . . . . . . . . . . . . . . . . . . . .

33-15

SHOCK ABSORBER ASSEMBLY REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

33-15

SHOCK ABSORBER ASSEMBLY INSPECTION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-15

SHOCK ABSORBER ASSEMBLY DISASSEMBLY
AND REASSEMBLY . . . . . . . . . . . . . . . . . .

33-16

SHOCK ABSORBER ASSEMBLY INSPECTION
(DISASSEMBLY AND REASSEMBLY) . . . .

33-18

LOWER ARM  . . . . . . . . . . . . . . . . . . .

33-19

LOWER ARM REMOVAL AND INSTALLATION <2WD
(except High rider)> . . . . . . . . . . . . . . . . . . .

33-19

LOWER ARM REMOVAL AND INSTALLATION <2WD
(High rider), 4WD>. . . . . . . . . . . . . . . . . . . .

33-20

LOWER ARM INSPECTION . . . . . . . . . . . .

33-21

LOWER ARM BUSHING REPLACEMENT <2WD
(except High rider)> . . . . . . . . . . . . . . . . . . .

33-22

LOWER ARM BUSHING REPLACEMENT <2WD (High
rider), 4WD>  . . . . . . . . . . . . . . . . . . . . . . . .

33-22

STRUT BAR <2WD (except High rider)>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-24

STRUT BAR REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-24

STABILIZER BAR <2WD (High rider), 4WD>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-25

STABILIZER BAR REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-25

STABILIZER BAR INSPECTION. . . . . . . . .

33-26

GENERAL INFORMATION

FRONT SUSPENSION

33-2

GENERAL INFORMATION

M1332000102168

The Independent-wishbone, coil springs has been
adopted.

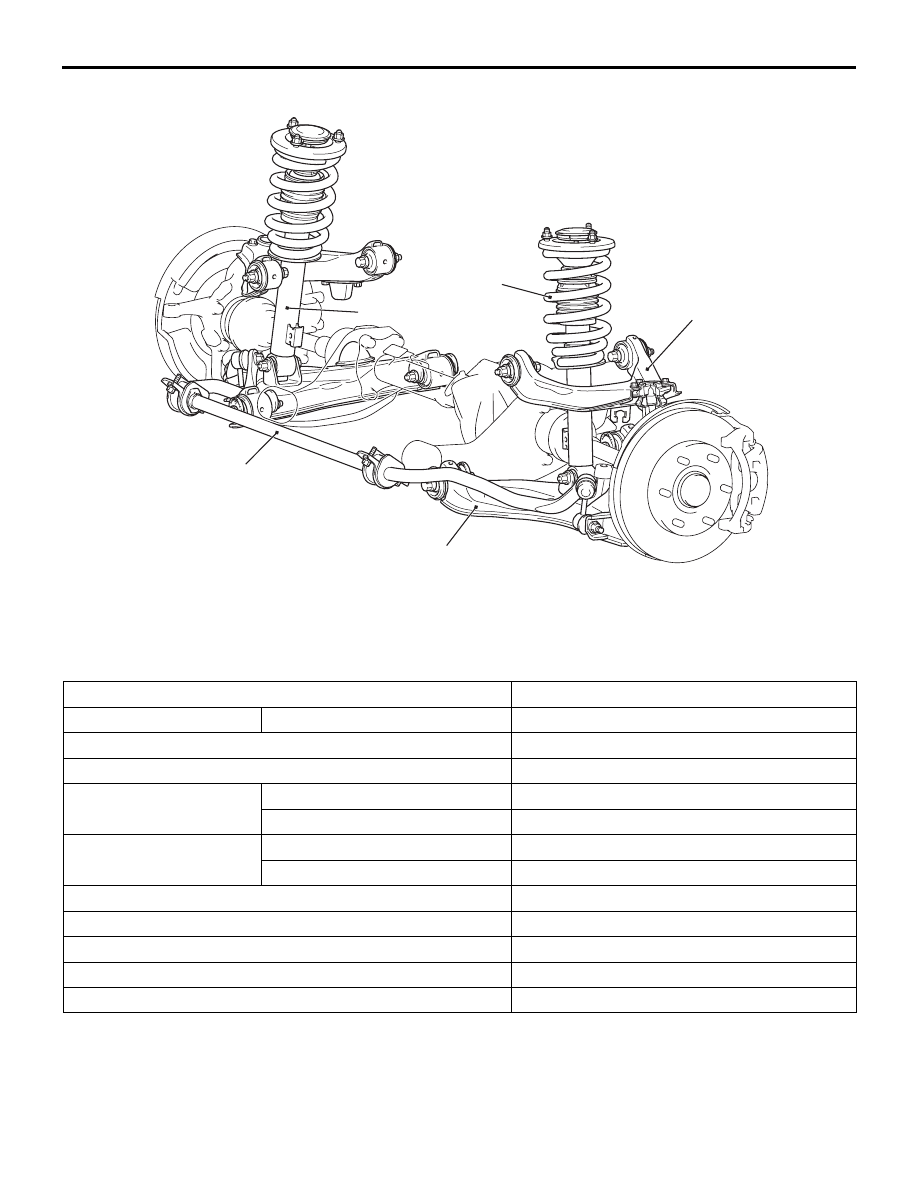

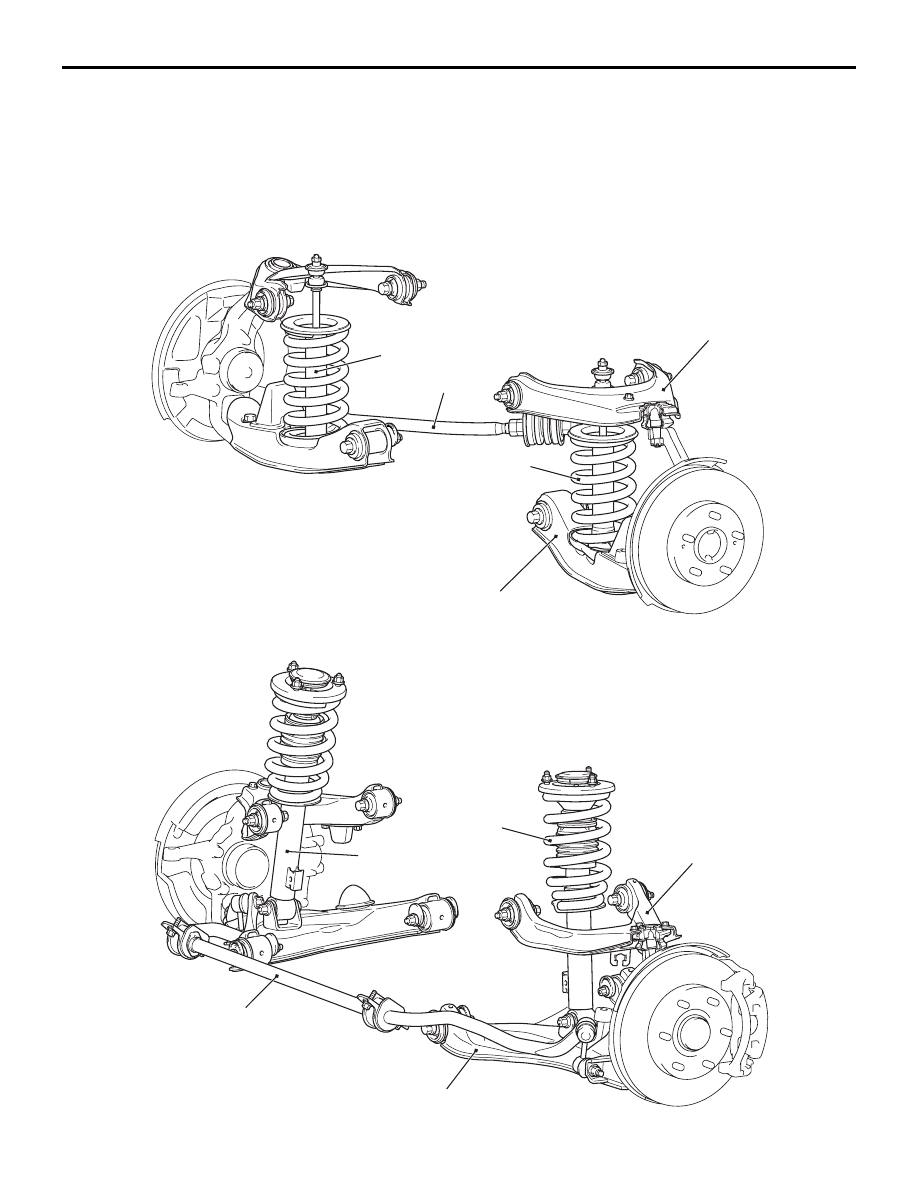

CONSTRUCTION DIAGRAM

<2WD (except High rider)>

AC501759

Lower arm

Strut bar

Shock absorber

Upper arm

AB

Coil spring

<2WD (High rider)>

AC608652

Lower arm

Stabilizer bar

Upper arm

AC

Coil spring

Shock absorber

SERVICE SPECIFICATIONS

FRONT SUSPENSION

33-3

<4WD>

AC501760

Lower arm

Stabilizer bar

Upper arm

AB

Coil spring

Shock absorber

SERVICE SPECIFICATIONS

M1332000301954

Item

Standard value

Toe-in

At the centre of tyre tread mm

0

− 5

Toe-angle (per wheel)

0

°00' − 0°12'

Camber

0

°00' ± 0°30'*

Caster

2WD (except High rider)

3

°48' ± 1°00'*

2WD (High rider), 4WD

3

°48' ± 1°00'*

Kingpin inclination

2WD (except High rider)

15

°24'

2WD (High rider), 4WD

12

°45'

Upper arm ball joint starting torque N

⋅m

1.0

− 5.6

Protruding length of shock absorber thread part mm

2

− 3

Lower arm ball joint starting torque N

⋅m

2.9

− 6.9

Strut bar installation dimension mm

99.5

Stabilizer link ball joint turning torque N

⋅m

0.2

− 3.5

NOTE: *: Difference between right and left wheels must be 0

°

30' or less.
