Mitsubishi L200. Manual - part 224

Removal steps

1.

Glow plug control relay terminal
connection

2.

Glow plug control relay

3.

Glow plug relay bracket

GLOW SYSTEM

ENGINE ELECTRICAL

16-26

GLOW CONTROL UNIT <Euro5>

REMOVAL AND INSTALLATION

M1164002100077

ACB00697AB

9.0 ± 1.0 N·m

1

Removal

>>

A

<<

1.

Glow control unit

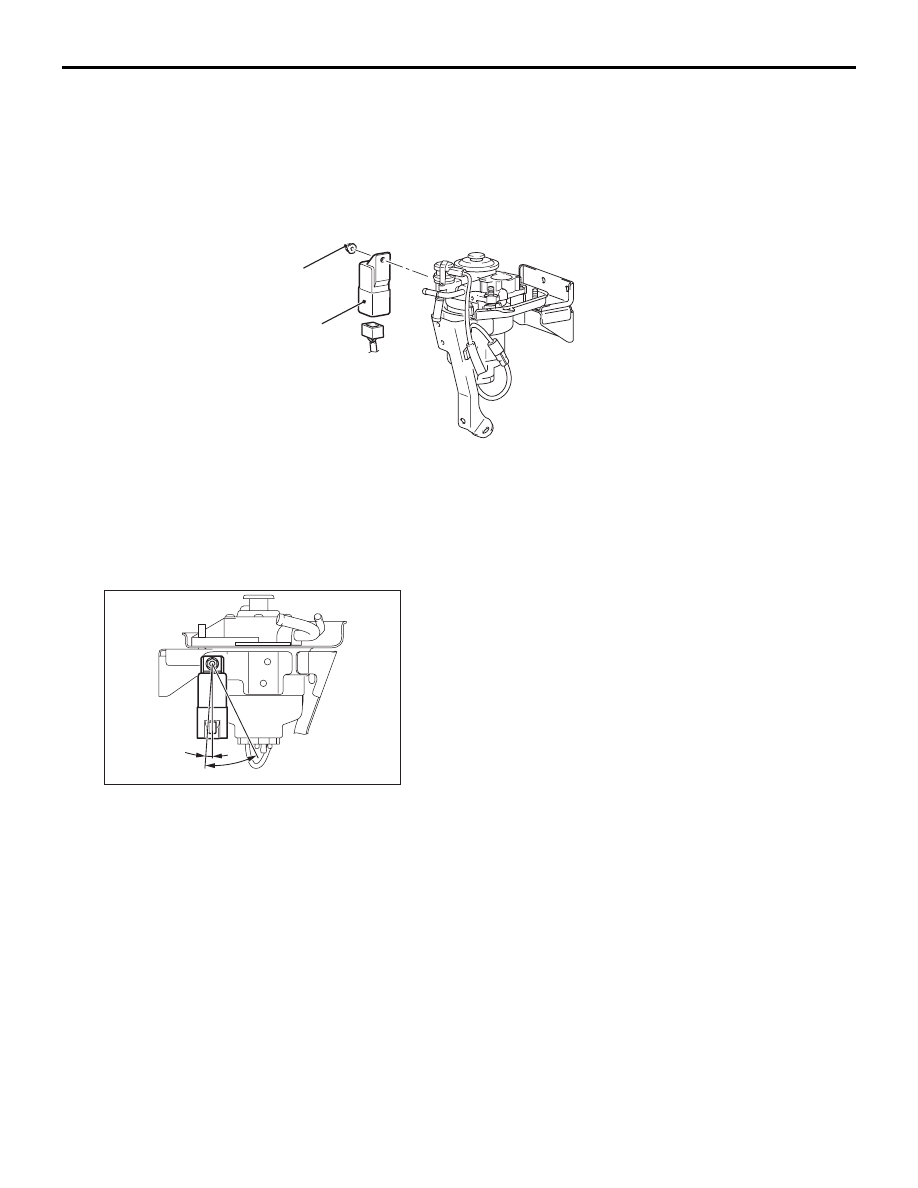

INSTALLATION SERVICE POINT

>>A<< GLOW CONTROL UNIT INSTALLATION

ACB00698

4˚

AB

30˚

Set the connector of the glow control unit to the area
shown in the figure, and tighten the mounting nut to
the specified torque.

Tightening torque: 9.0

± 1.0 N⋅m

17-1

GROUP 17

ENGINE AND

EMISSION

CONTROL

CONTENTS

ENGINE CONTROL . . . . . . . . . . . . . .

17-3

GENERAL INFORMATION. . . . . . . . . . . . .

17-3

ACCELERATOR PEDAL  . . . . . . . . . . . . . .

17-4

ACCELERATOR PEDAL REMOVAL AND
INSTALLATION. . . . . . . . . . . . . . . . . . . . . .

17-4

CRUISE CONTROL . . . . . . . . . . . . . .

17-5

GENERAL INFORMATION. . . . . . . . . . . . .

17-5

SPECIAL TOOL(S) . . . . . . . . . . . . . . . . . . .

17-7

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

17-9

DIAGNOSIS TROUBLESHOOTING FLOW

17-9

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

17-9

DIAGNOSIS CODE CHART . . . . . . . . . . . .

17-9

DIAGNOSIS CODE PROCEDURES  . . . . .

17-10

CODE NO. P1564: Cruise Control Switch System



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-10

CODE NO. P1571: Stop Lamp Switch system



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-15

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

17-20

SYMPTOM PROCEDURES . . . . . . . . . . . .

17-20

WHEN BRAKE PEDAL IS DEPRESSED, CRUISE
CONTROL IS NOT CANCELLED . . . . . . . .

17-20

WHEN CLUTCH PEDAL IS DEPRESSED, CRUISE
CONTROL IS NOT CANCELLED <M/T> . .

17-21

WHEN SELECTOR LEVER IS MOVED TO "N"
POSITION, CRUISE CONTROL IS NOT CANCELLED
<A/T>  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-23

WHEN "CANCEL" SWITCH IS TURNED ON, CRUISE
CONTROL IS NOT CANCELLED . . . . . . . .

17-24

CRUISE CONTROL CANNOT BE SET. . . .

17-24

HUNTING (REPEATED ACCELERATION AND
DECELERATION) OCCURS AT THE SET VEHICLE

SPEED  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-26

CRUISE CONTROL INDICATOR LIGHT INSIDE
COMBINATION METER DOES NOT ILLUMINATE
(HOWEVER, CRUISE CONTROL IS NORMAL).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-27

DATA LIST REFERENCE TABLE. . . . . . . .

17-29

CHECK AT ECU TERMINAL. . . . . . . . . . . .

17-30

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

17-30

CRUISE CONTROL SWITCH CHECK . . . .

17-30

CRUISE CONTROL SYSTEM COMPONENT CHECK



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-32

CRUISE CONTROL SWITCH . . . . . . . . . . .

17-33

CRUISE CONTROL SWITCH REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

17-33

EMISSION CONTROL  . . . . . . . . . . . .

17-33

GENERAL INFORMATION . . . . . . . . . . . . .

17-33

SERVICE SPECIFICATION(S) . . . . . . . . . .

17-34

VACUUM HOSE . . . . . . . . . . . . . . . . . . . . .

17-35

VACUUM HOSE PIPING DIAGRAM . . . . . .

17-35

VACUUM CIRCUIT DIAGRAM . . . . . . . . . .

17-37

VACUUM HOSE CHECK  . . . . . . . . . . . . . .

17-37

VACUUM HOSE INSTALLATION . . . . . . . .

17-37

EXHAUST GAS RECIRCULATION (EGR) SYSTEM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-37

GENERAL INFORMATION (EGR SYSTEM)



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-37

COMPONENT LOCATION (EGR SYSTEM)



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-38

EGR VALVE CHECK. . . . . . . . . . . . . . . . . .

17-38

EGR GAS TEMPERATURE SENSOR CHECK
<Euro5>. . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-40

17-2

AIR FLOW SENSOR CHECK . . . . . . . . . . .

17-40

CRANK ANGLE SENSOR CHECK. . . . . . .

17-40

ENGINE COOLANT TEMPERATURE SENSOR
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-40

AIR TEMPERATURE SENSOR CHECK  . .

17-40

CHECK AT THE ENGINE ECU TERMINALS



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-40

EGR VALVE AND EGR COOLER  . . . . . . .

17-41

EGR VALVE AND EGR COOLER REMOVAL AND
INSTALLATION. . . . . . . . . . . . . . . . . . . . . .

17-41

DIESEL PARTICULATE FILTER (DPF) SYSTEM
<Euro5>  . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-43

GENERAL INFORMATION (DPF SYSTEM)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-43

COMPONENT LOCATION (DPF SYSTEM)

17-45

FORCIBLE DPF REGENERATION  . . . . . .

17-46

NO. 1 EXHAUST GAS TEMPERATURE SENSOR
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-47

NO. 2 EXHAUST GAS TEMPERATURE SENSOR
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-47

NO. 3 EXHAUST GAS TEMPERATURE SENSOR
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-48

CHECK AT THE ENGINE ECU TERMINALS



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-48

DIESEL PARTICULATE FILTER (DPF) <Euro5>



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-49

DIESEL PARTICULATE FILTER (DPF) REMOVAL
AND INSTALLATION  . . . . . . . . . . . . . . . . .

17-49

DIESEL PARTICULATE FILTER (DPF) SYSTEM
SENSORS <Euro5>  . . . . . . . . . . . . . . . . . .

17-49

DIESEL PARTICULATE FILTER (DPF) SYSTEM
SENSORS REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-49

CATALYTIC CONVERTER . . . . . . . . . . . . .

17-50

CATALYTIC CONVERTER REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

17-50

ENGINE CONTROL

ENGINE AND EMISSION CONTROL

17-3

ENGINE CONTROL

GENERAL INFORMATION

M1171000101162

For the accelerator system, a common rail fuel con-
trol system has been adopted, eliminating of an
accelerator cable.

This system detects the amount of the accelerator
pedal movement by using an accelerator pedal posi-
tion sensor in the accelerator pedal assembly for
electronic control of the fuel injection.

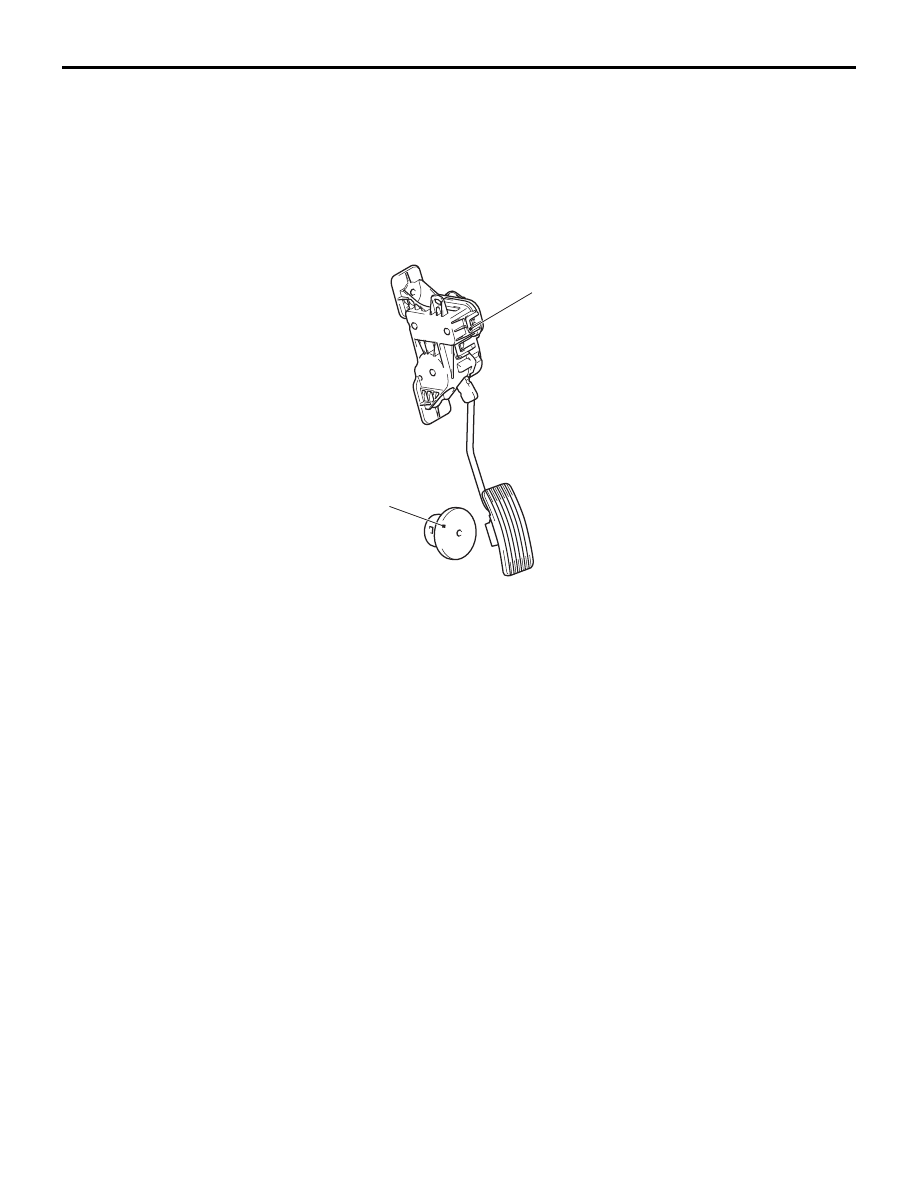

CONSTRUCTION DIAGRAM

AC501713

Accelerator



pedal  assembly

(Built-in accelerator pedal
position sensor)

AB

Accelerator pedal
arm stopper
