ENGINE ASSEMBLY

ENGINE MECHANICAL

11A-52

ENGINE ASSEMBLY

REMOVAL AND INSTALLATION

M1112001006784

Pre-removal Operation
• Hood Removal (Refer to GROUP 42 − Hood

P.42-6

).

• Engine Oil Draining (Refer to GROUP 12 − On-vehicle

Service, Engine Oil Replacement

P.12-4

).

• Air Cleaner Assembly Removal (Refer to GROUP 15 − Air

Cleaner

P.15-6

).

• Battery Removal

• Cooling Fan and Fan Clutch Assembly Removal (Refer to

GROUP 14

− Cooling Fan

P.14-6

).

• Radiator Removal (Refer to GROUP 14 − Radiator

P.14-

16

).

• Windshield Wiper Assembly Removal (Refer to GROUP

51

− Windshield Wiper

P.51-68

).

• Cowl Top Panel Front Removal

Post-installation Operation
• Cowl Top Panel Front Installation
• Windshield Wiper Assembly Installation (Refer to GROUP

51

− Windshield Wiper

P.51-68

).

• Radiator Installation (Refer to GROUP 14 − Radiator

P.14-16

).

• Cooling Fan and Fan Clutch Assembly Installation (Refer

to GROUP 14

− Cooling Fan

P.14-6

).

• Battery Installation

• Air Cleaner Assembly Installation (Refer to GROUP 15 −

Air Cleaner

P.15-6

).

• Engine Oil Refilling (Refer to GROUP 12 − On-vehicle

Service, Engine Oil Replacement

P.12-4

).

• Air Bleeding from Fuel Line (Refer to GROUP 13A − On-

vehicle Service, Evacuation of Air from Fuel Line

P.13A-

589

).

• Hood Installation (Refer to GROUP 42 − Hood

P.42-6

).

AC903710

48 ± 7 N·m

13

11

6

5

4

12

9

1

3

7

3.0 ± 0.5 N·m

2

23 ± 3 N·m

14

5.0 ± 1.0 N·m

11 ± 1 N·m

22 ± 4 N·m

14 ± 4 N·m

AC

23 ± 3 N·m

10

8

5.0 ± 1.0 N·m
<Except Euro5>

ENGINE ASSEMBLY

ENGINE MECHANICAL

11A-53

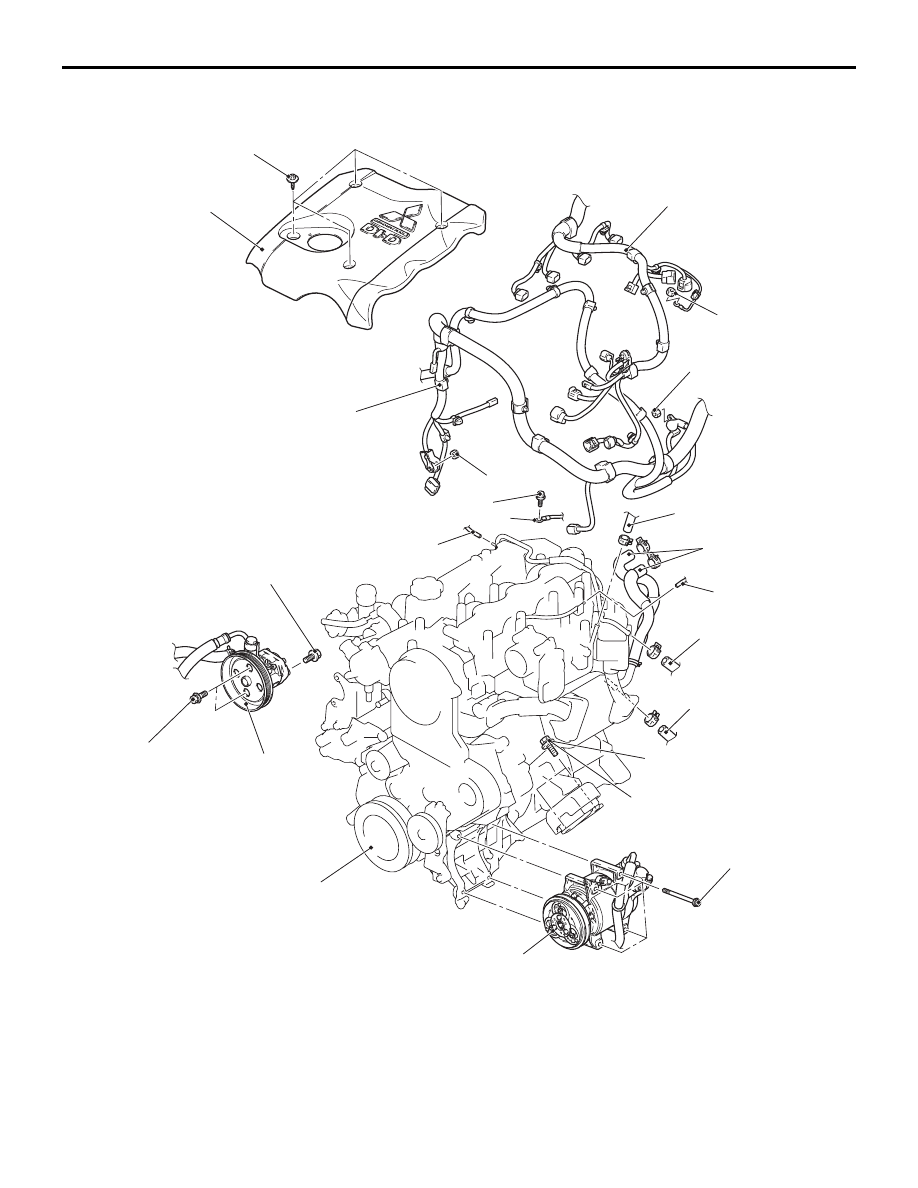

Removal steps

1.

Engine cover

2.

Earth cable connection

3.

Control wiring harness connection

4.

Battery wiring harness connection

<<

A

>>

5.

Power steering oil pump assembly

<<

B

>>

6.

A/C compressor assembly

7.

Brake booster vacuum hose
connection

8.

Boost sensor vacuum hose
connection

Removal steps (Continued)

ENGINE ASSEMBLY

ENGINE MECHANICAL

11A-54

REMOVAL SERVICE POINTS

<<A>> POWER STEERING OIL PUMP ASSEMBLY
REMOVAL
1. With the hose installed, remove the power

steering oil pump assembly from the bracket.

2. After removing the power steering oil pump

assembly, secure it with a cord in the location
where the removal and installation of the engine
assembly cannot be hindered.

<<B>> A/C COMPRESSOR ASSEMBLY
REMOVAL
1. With the hose installed, remove the A/C

compressor assembly from the bracket.

2. After removing the A/C compressor assembly,

secure it with a cord in the location where the
removal and installation of the engine assembly
cannot be hindered.

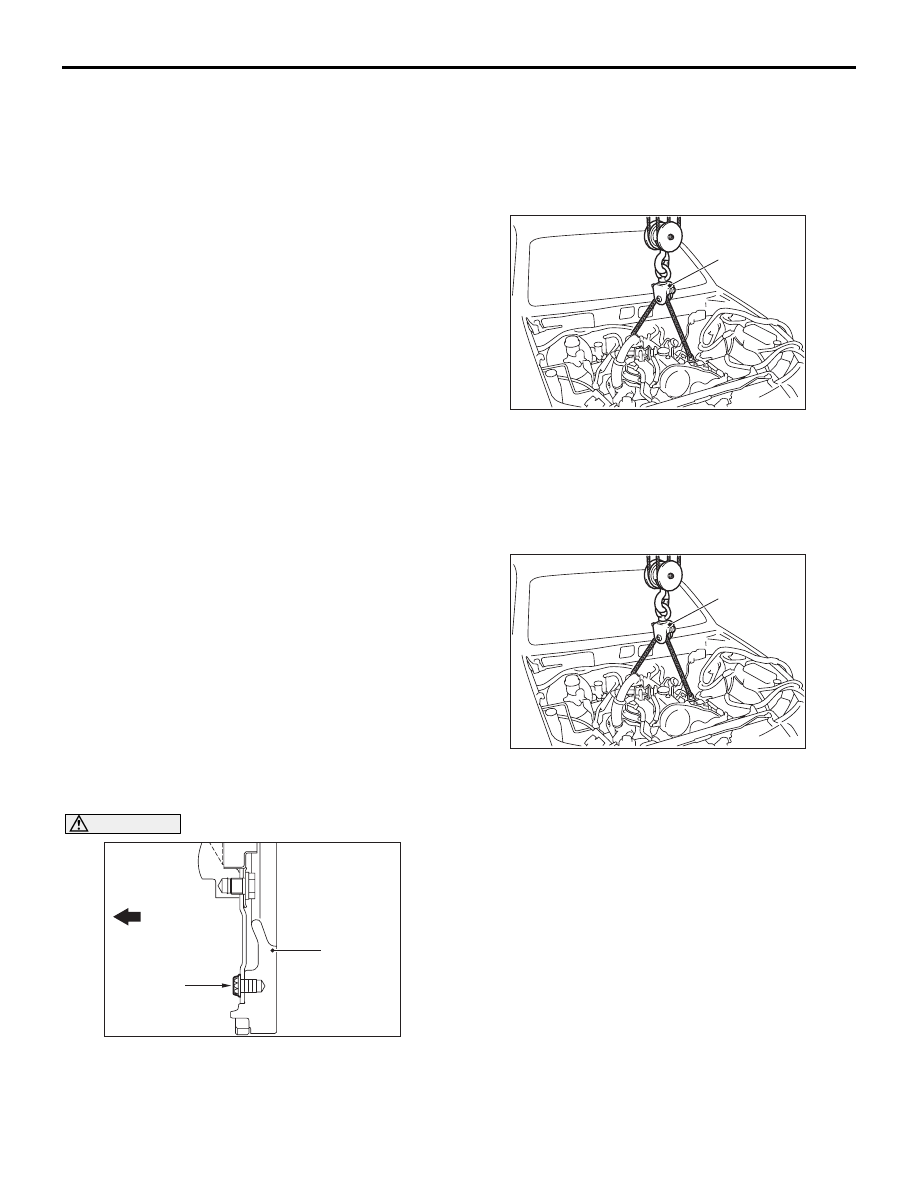

<<C>> TRANSMISSION ASSEMBLY REMOVAL
<M/T>

AC300897

AC308604

Flywheel
bolt

Engine front

AB

Flywheel
assembly

CAUTION

Do not remove the flywheel bolt. If this bolt is
removed, the flywheel assembly will become out
of balance and damaged <High power engine>.
Refer to GROUP 22A

− Transmission Assembly

P.22A-9

 <2WD>.

Refer to GROUP 22A

− Transmission Assembly

P.22A-10

 <4WD>.

<<D>> ENGINE ASSEMBLY REMOVAL
1. Check that all cables, hoses and wiring harness

connectors are disconnected from the engine

AC502542

MB991683

AB

2. Lift the special tool sling chain set (MB991683)

and chain block slowly to remove the engine
assembly upwards from the engine compartment.

INSTALLATION SERVICE POINT

>>A<< ENGINE ASSEMBLY INSTALLATION

AC502542

MB991683

AB

1. Use special tool sling chain set (MB991683) and

chain block to lift the engine assembly in the same
manner as removal.

2. Install the engine assembly, being careful not to

pinch the cables, hoses or wiring harness
connectors.

9.

Heater piping hose connection

10. Free-wheeling hub solenoid valve

vacuum hose connection <4WD>

11. Fuel hose D connection
12. Fuel return hose connection

<<

C

>>

•

Transmission assembly <M/T>.

•

Transmission assembly (Refer to
GROUP 23A

− Transmission

Assembly

P.23A-135

) <4A/T>.

•

Transmission assembly (Refer to
GROUP 23A

− Transmission

Assembly

P.23A-139

) <5A/T>.

13. Front engine mounting insulator

mounting bolt

<<

D

>>

>>

A

<<

14. Engine assembly

Removal steps (Continued)
