Mitsubishi L200. Manual - part 29





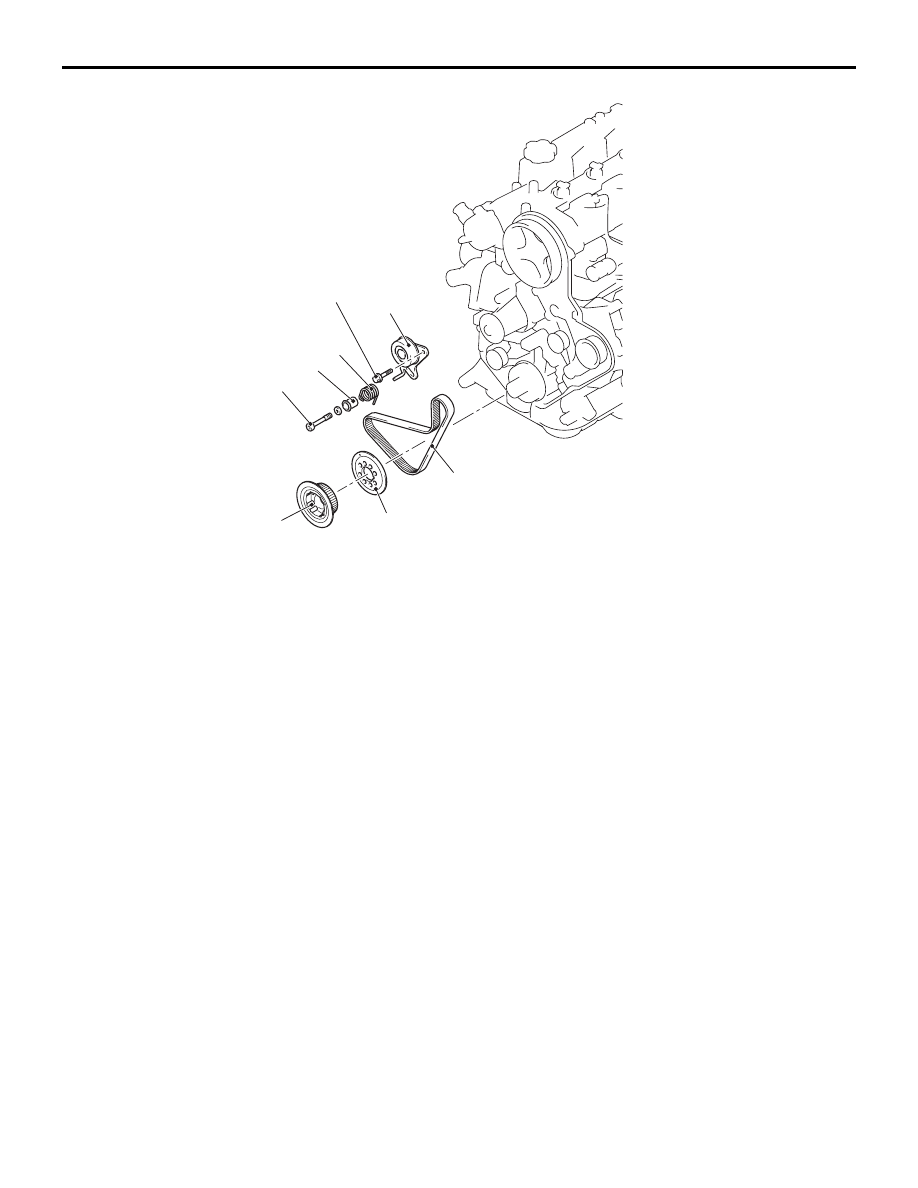

AC502913

14

20 ± 4 N·m

AE

15

16

11

12

13

23 ± 3 N·m

Removal steps

>>

C

<<

11. Crankshaft sprocket

>>

C

<<

12. Flange

<<

B

>>

>>

B

<<

13. Timing belt B

>>

A

<<

14. Tensioner B spacer

>>

A

<<

15. Tensioner B spring

>>

A

<<

16. Timing belt B tensioner assembly

TIMING BELT

ENGINE MECHANICAL

11A-44

Removal steps (Continued)

TIMING BELT

ENGINE MECHANICAL

11A-45

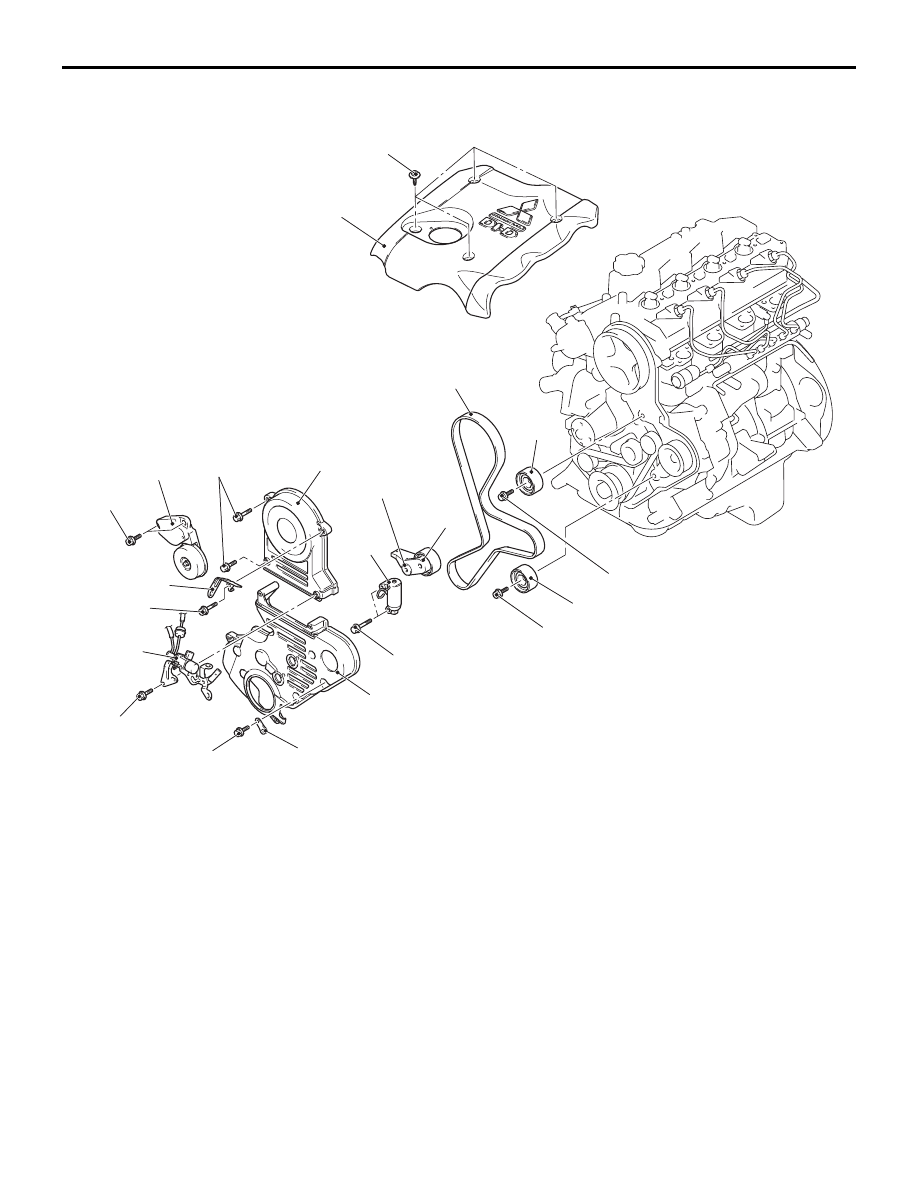

<Euro5>

AC805668

8

7

4

AB

11

11

9

10

1

5

3.0 ± 0.5 N·m

10 ± 2 N·m

10 ± 2 N·m

42 ± 8 N·m

48 ± 6 N·m

23 ± 3 N·m

44 ± 10 N·m

44 ± 10 N·m

2

3

6

10 ± 2 N·m

10 ± 2 N·m

Removal steps

1.

Engine cover

2.

Harness bracket

3.

Solenoid valve and harness bracket
assembly

4.

Timing belt upper cover

5.

Auto tensioner

6.

Harness bracket

7.

Timing belt lower cover

>>

D

<<

8.

Auto tensioner

<<

A

>>

>>

D

<<

9.

Timing belt

>>

D

<<

10. Tensioner arm assembly
11. Idler pulley

Removal steps (Continued)

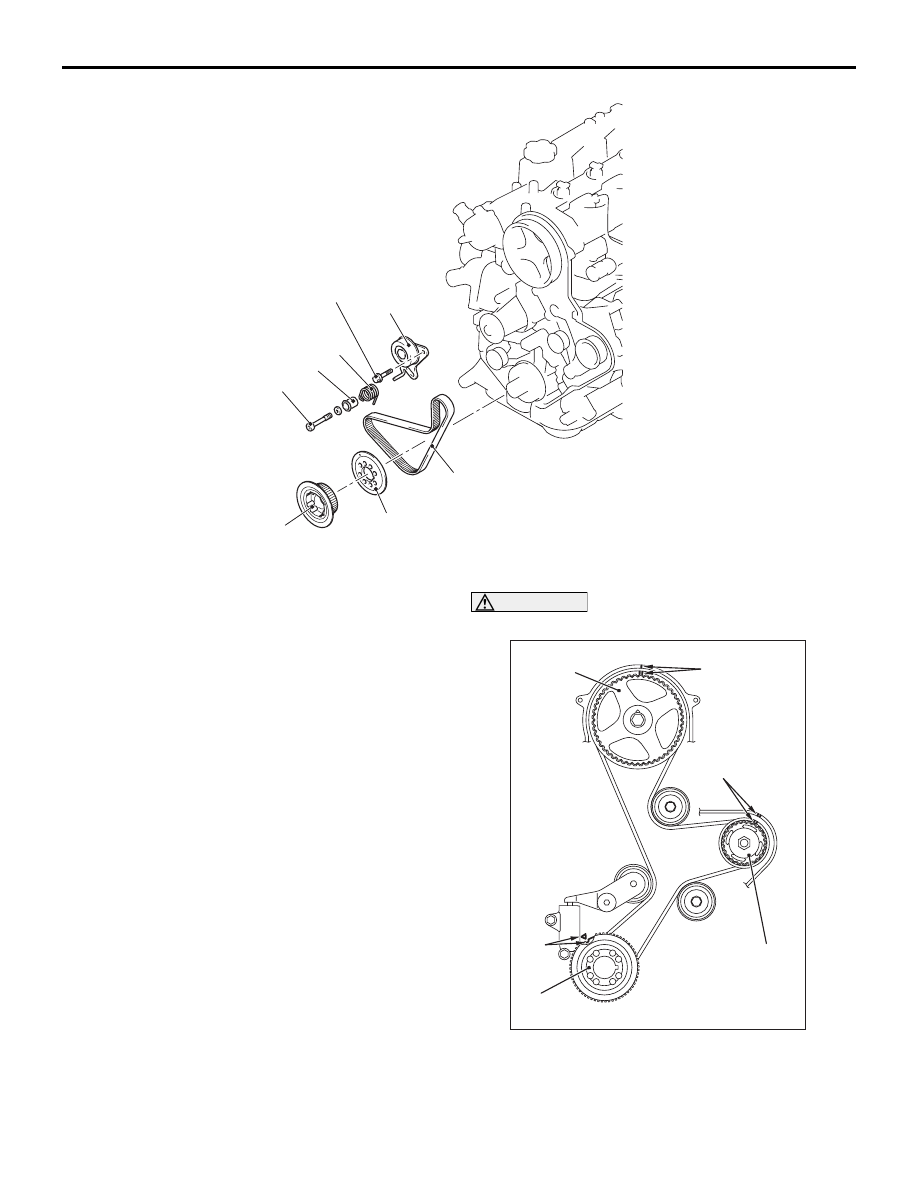

AC502913

15

20 ± 4 N·m

AF

16

17

12

13

14

23 ± 3 N·m

Removal steps

>>

C

<<

12. Crankshaft sprocket

>>

C

<<

13. Flange

<<

B

>>

>>

B

<<

14. Timing belt B

>>

A

<<

15. Tensioner B spacer

>>

A

<<

16. Tensioner B spring

>>

A

<<

17. Timing belt B tensioner assembly

TIMING BELT

ENGINE MECHANICAL

11A-46

REMOVAL SERVICE POINTS

<<A>> TIMING BELT REMOVAL

CAUTION

Never turn the crankshaft anti-clockwise.

AC502914AB

Timing mark

Crankshaft
sprocket

Camshaft
sprocket

Timing mark

Timing
mark

Injection pump
sprocket

1. Turn the crankshaft clockwise, align each timing

mark to set No.1 cylinder to TDC of its
compression stroke.

TIMING BELT

ENGINE MECHANICAL

11A-47

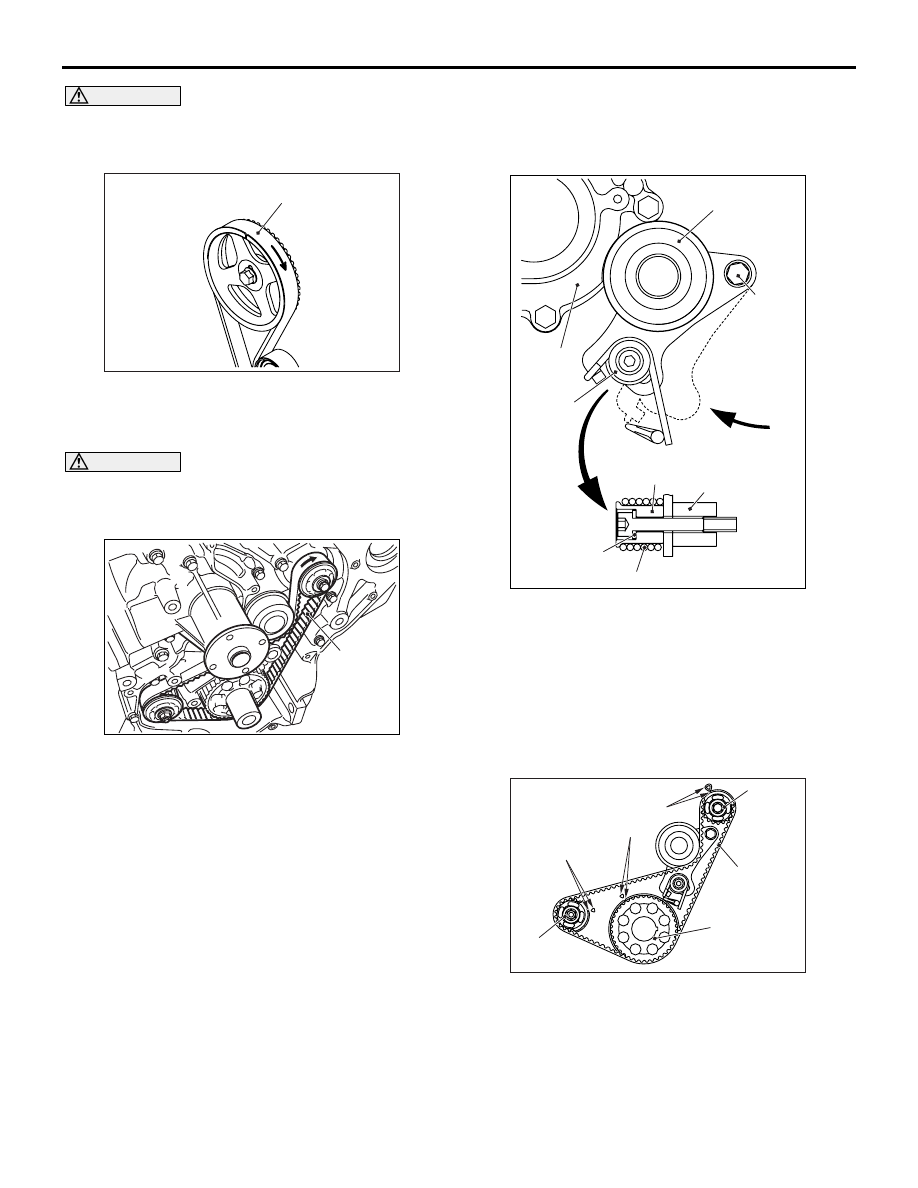

CAUTION

To reuse the timing belt, draw an arrow indicating
the rotating direction (clockwise) on the back of
the belt using chalk, etc.

AC502915AB

Timing belt

2. Remove the timing belt.

<<B>> TIMING BELT B REMOVAL

CAUTION

To reuse the timing belt B, draw an arrow indicat-
ing the rotating direction on the back of the belt
using chalk, etc.

AC502917

AB

Timing
belt B

1. Loosen the timing belt B tensioner assembly

mounting bolts.

2. Push the timing belt B tensioner assembly to

water pump side and tighten the timing belt B
tensioner assembly mounting bolts.

3. Remove the timing belt B.

INSTALLATION SERVICE POINTS

>>A<< TIMING BELT B TENSIONER ASSEMBLY/
TENSIONER B SPRING/TENSIONER B SPACER
INSTALLATION

AC502918AB

Timing belt B
tensioner
assembly

Flange
bolt

Water
pump

Hexagon
socket
head bolt

Washer

Tensioner B spring

Tensioner B
spacer

Front lower case

1. Install the timing belt B tensioner assembly,

tensioner B spring and tensioner B spacer.
NOTE: Be sure to install the tensioner B spring
with its shorter end toward the water pump.

2. Move timing belt B tensioner assembly toward

water pump and tighten mounting bolts.

>>B<< TIMING BELT B INSTALLATION

AC502919AB

Timing belt B

Crankshaft
sprocket B

Timing mark

Timing mark

Balancer
shaft
sprocket

Balancer
shaft sprocket

Timing mark

1. Align timing marks on the crankshaft sprocket B,

and balancer shaft sprockets with their timing
marks.

2. Install balancer timing belt B onto sprockets and

ensure that its tension side is not slack.
