Mitsubishi: техническое обслуживание автомобилей - часть 741





      Технические операции на автомобиле





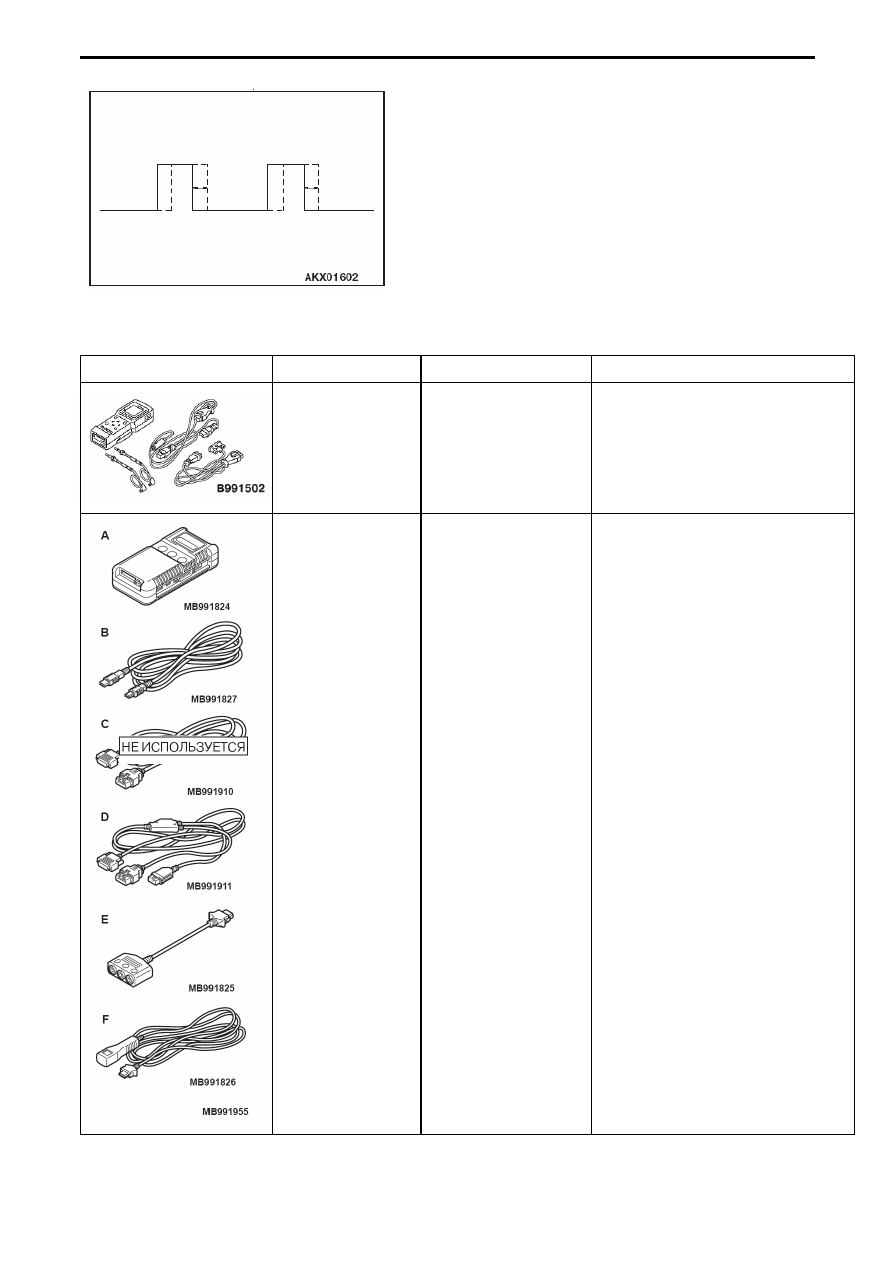

  Рис. 6.8



• Пример 2
Причина неисправности
Слабое натяжение ремня ГРМ
Неисправность задающего диска
Характеристики импульсов
Смещение импульса вправо или влево.




2.8  Специальный инструмент


Таблица 9

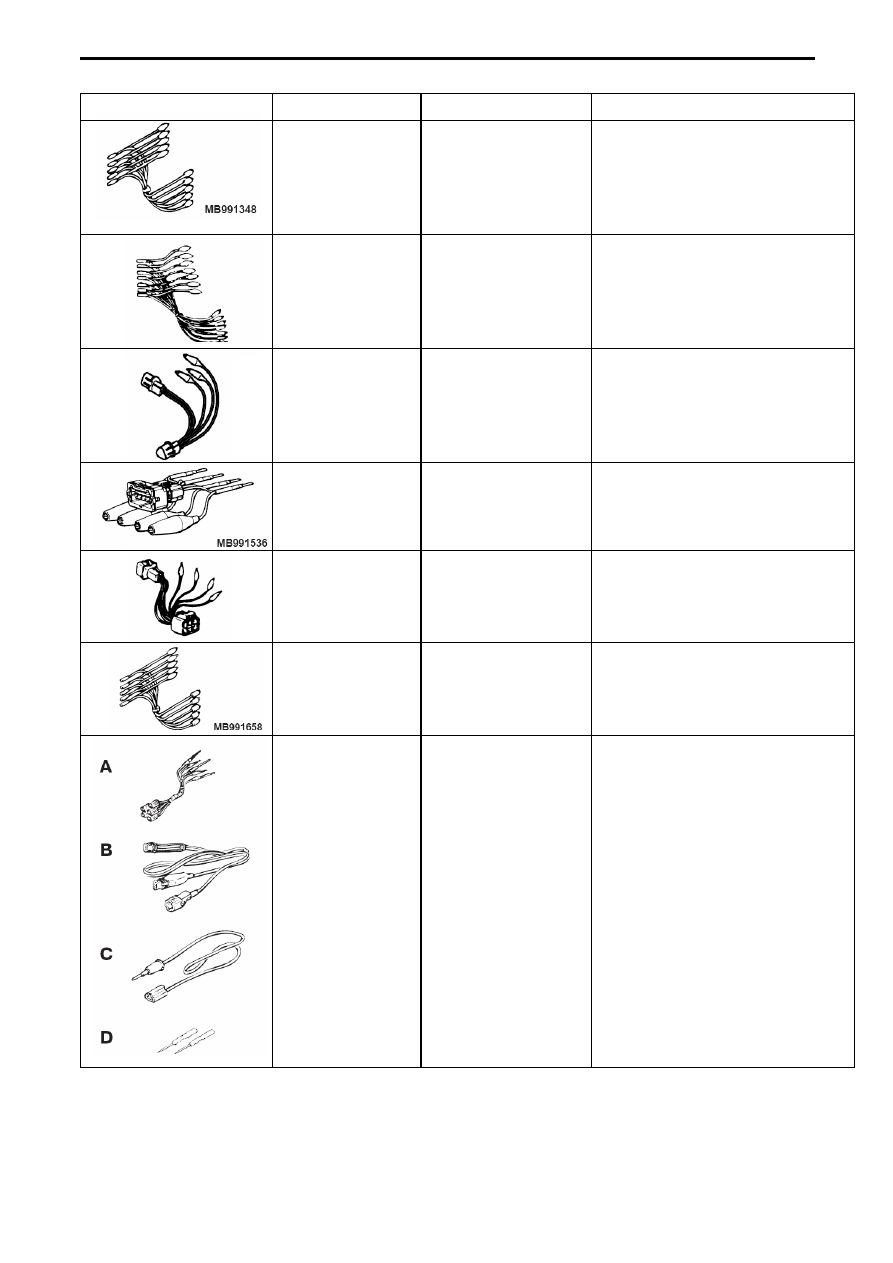

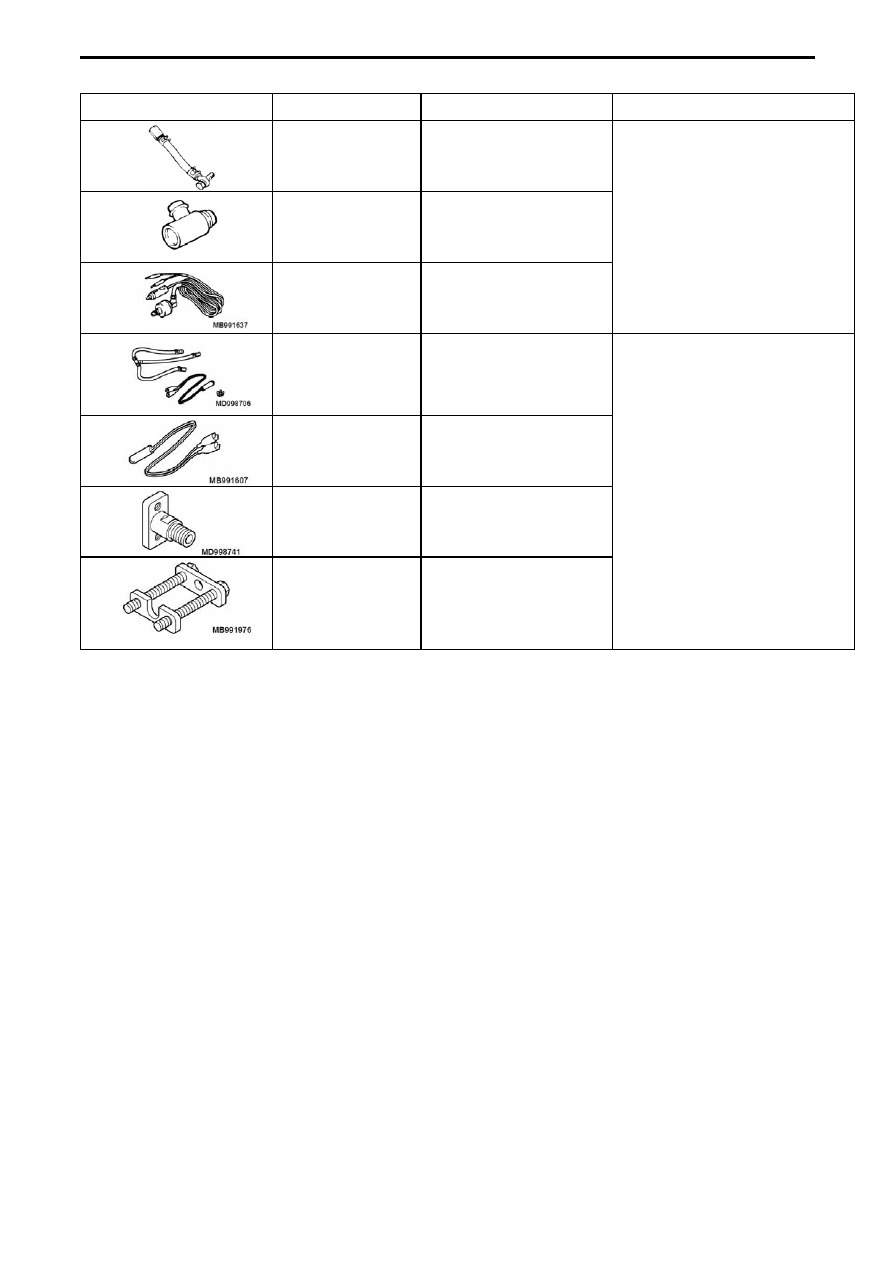

Инструмент

Номер по каталогу

Название

Назначение









MB 991502




Тестер MUT-II


• Чтение кодов неисправностей
• Диагностика системы
распределённого впрыска
топлива (MPI)
• Измерение давления топлива










































MB991955

А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825

F: MB991826










Комплект

диагностического

оборудования

MUT-III



А: Блок сопряжения с
бортовой системой
управления V.C.I
(сканер)
В: Кабель MUT-III USB
С: Главный жгут А
соединительных
проводов (автомобили
с мультиплексной
шиной CAN)
D: Главный жгут В
соединительных
проводов (автомобили
без мультиплексной
шины CAN)
E: Измерительный
адаптер для тестера
MUT-III
F: Триггерный жгут
проводов для тестера
MUT-III




















• Чтение кодов неисправностей
• Диагностика системы
распределённого впрыска
топлива (MPI)
• Измерение давления топлива







6 – 27



Технические операции на автомобиле



Инструмент

Номер по каталогу

Название

Назначение






MB991348



Диагностический жгут

проводов








• Проверка, проводимая
при помощи осциллографа











MB991709



Диагностический жгут

проводов

• Проверка, проводимая
при помощи осциллографа
• Проверка напряжения во время
проведения диагностики
• Проверка привода регулятора
холостого хода












MD998478



Диагностический жгут

проводов

(трёхконтактный,

треугольный разъём)

• Проверка напряжения во время
проведения диагностики
• Проверка, проводимая при
помощи осциллографа







MB 991536

Жгут для  выполнения

регулировки датчика

положения

дроссельной заслонки

• Проверка напряжения во время
проведения диагностики
• Регулировка датчика
положения дроссельной заслонки









MD998464

Жгут для выполнения

регулировки датчика

положения

дроссельной заслонки

• Проверка напряжения во время
проведения диагностики
• Регулировка датчика положения
дроссельной заслонки









MB991658



Диагностический жгут

проводов


• Проверка напряжения во время
проведения диагностики
• Проверка заднего кислородного
датчика























MB991223

А: MB991219
В: MB991220
С: MB991221
D: MB991222




Набор
соединительных
жгутов

А: Диагностический
жгут проводов
В: Жгут проводов со
светодиодами
С: Адаптер для жгута
проводов
со светодиодами
D: Пробник




• Проверка контактов на разъёме
блока управления
двигателем

А: Проверка контактов
электрических разъемов
В: Проверка силовых цепей
С: Проверка силовых цепей
D: Подключение
контрольно-измерительных
приборов общего назначения









6 – 28

      Технические операции на автомобиле



Инструмент

Номер по каталогу

Название

Назначение







MD998709



Шланг переходного

тройника







MD998742



Переходной тройник







MB991637



Комплект для измерения

давления топлива







Измерение давления топлива








MD998706



Комплект для проверки

форсунок







MB991607



Жгут проводов для

проверки форсунок







MD998741



Переходник для

проверки форсунок








MB991976



Струбцина для проверки

форсунок









Проверка факела распыла

топлива






3. Технические операции, выполняемые на автомобиле



В данной главе описываются простые проверки и регулировки, которые могут быть проведены с

использованием MUT-II/III, вольтметра и омметра. Помимо просто чтения и понимания операций вы
должны практиковать операции в соответствие с учебником. Практикуясь, помните о цели каждой
проверки и регулировки и смотрите, как ваши регулировки влияют на работу двигателя. Порядок
рассмотрения технических операций для лучшего понимания отличается от порядка изложенного в
документации. При ремонте и обслуживании необходимо использовать Workshop Manual (Руководство
по ремонту) и Electrical Wiring Manual (Руководство по электрооборудованию) конкретного автомобиля.

3.1 Очистка корпуса дроссельной заслонки (зоны дроссельной заслонки)



В  случае  появления  нестабильной  работы  двигателя  на  режиме  холостого  хода    или  других

проблем требуется провести очистку дроссельной заслонки от грязи и отложений. После выполнения
этой процедуры необходимо провести некоторые сервисные операции (регулировка базовой частоты
холостого хода, обучение работе на холостом ходу, инициализация и др.). Различают два различных
типа дроссельных заслонок – с механическим и электронным управлением. Нужно учитывать, что    и
сервисные операции в зависимости от типа обслуживаемой заслонки тоже будут различными.















6 – 29



Технические операции на автомобиле


3.1.1 Дроссельная заслонка с механическим приводом (Lancer 2004 модельного года).

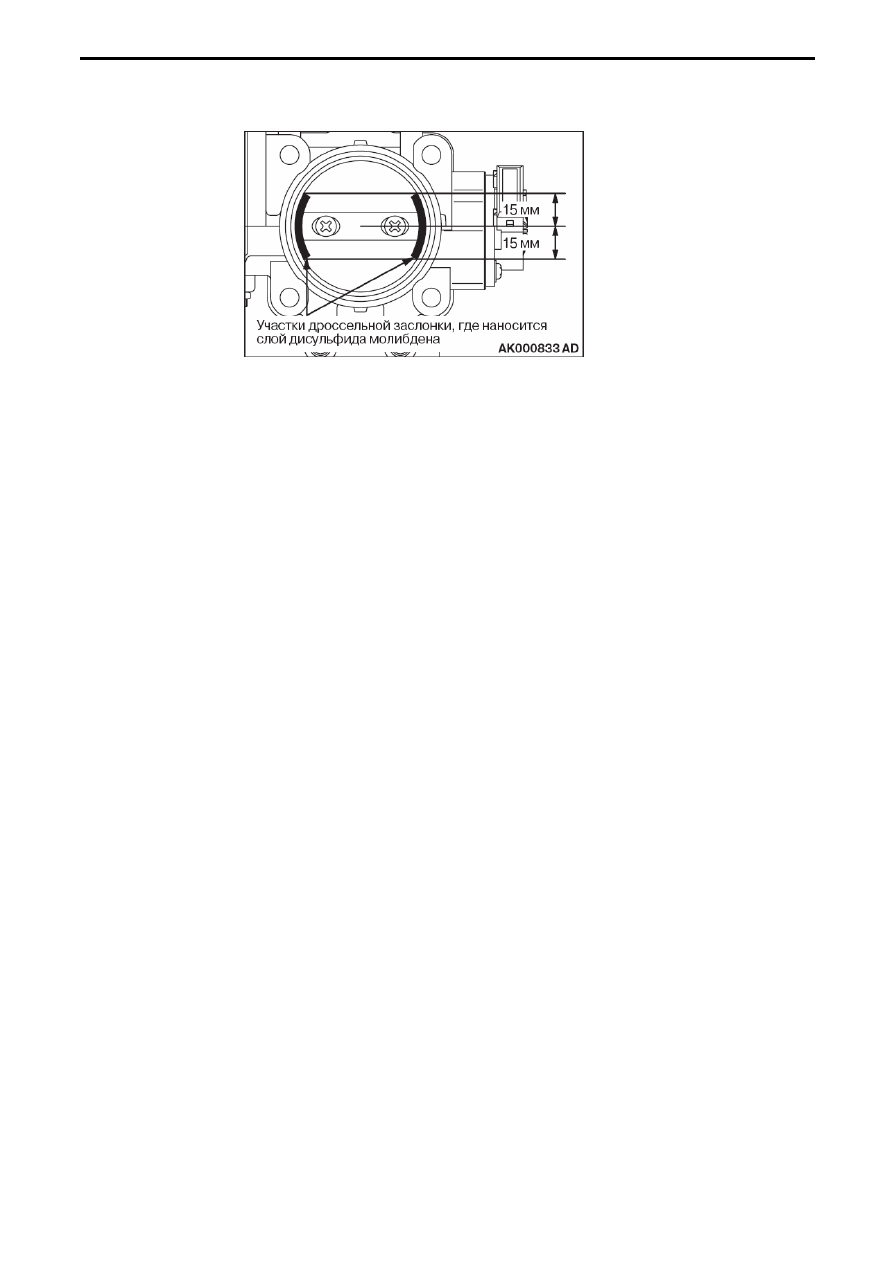

  Рис. 6.5

Если вам необходимо очистить корпус дроссельной заслонки вследствие нестабильной работы

двигателя на режиме холостого хода или из-за других проблем, произведите следующие операции:

1.  Снимите воздушный шланг с корпуса дроссельной заслонки.

2.  Опрысните чистую ткань моющим составом.

Внимание

•  Не разбрызгивайте моющий состав на поверхность дроссельной заслонки.

•  Примите меры к тому, чтобы моющий состав не попал на шаговый двигатель через
обводной воздушный канал. Моющий состав не должен также попасть на датчик положения
дроссельной заслонки по её оси.

•  Не допускайте того, чтобы с оси дроссельной заслонки стёрся слой нанесённого на неё
молибдена.

3.  Удалите налёт вокруг дроссельной заслонки, пользуясь тканью смоченной моющей жидкостью.

4.  Наденьте воздушный шланг.

5.  Отрегулируйте базовое значение оборотов холостого хода.

6.  Проведите процедуру обучения работе на холостом ходу.



6 – 30
