1. Отработавшие газы

CH, O

2

, N

2



H

2

O, CO

2

, N

2

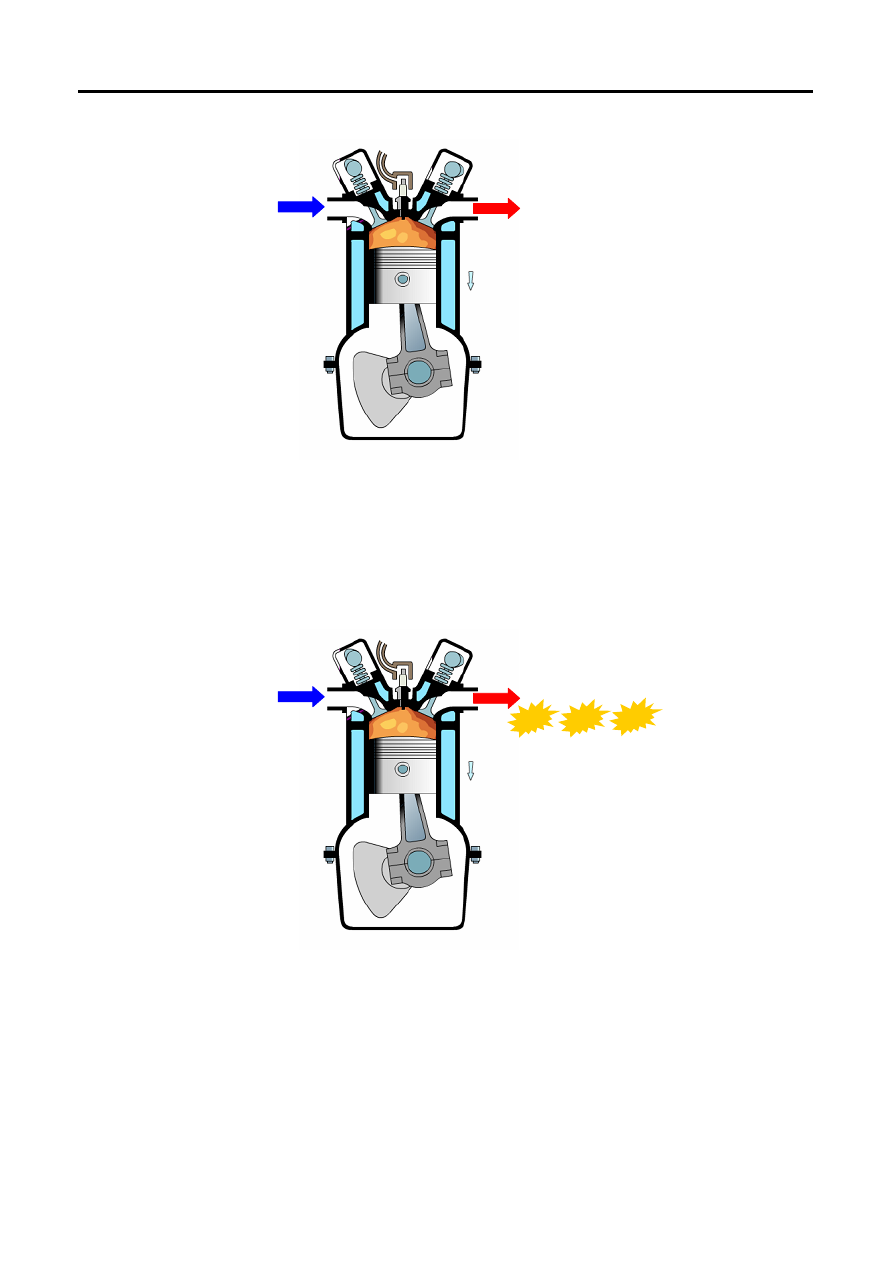

  Рис. 5.1



Автомобильные  двигатели  производят  полезную  работу  за  счет  сжигания  топлива  в  основном

состоящего  из  углеводородов  СН.  Топливо  (СН)  смешиваясь  с  воздухом,  состоящим  на 21% из
кислорода О

2

 и на 78% из азота N

2,

в определенном соотношении попадает в камеру сгорания. Если

соотношение  воздуха  и  топлива  соответствует  стехиометрическому  отношению (14,7:1), то  топливо
сгорает  полностью.  В  случае  его  “идеального”  сгорания  отработавшие  газы  состоят  из  воды  H

2

O,

углекислого газа CO

2

 и азота N

2

, который не учувствует процессе горения.



CH, O

2

, N

2



H

2

O, CO

2

, N

2





СН,  СО,  NOx

  Рис. 5.2



К сожалению реальные процессы сгорания, по ряду причин отличаются от “идеального” сгорания,

поэтому в отработавших газах кроме воды H

2

O, углекислого газа CO

2

 и азота N

2

, ещё присутствуют

углеводороды  СН,  окись  углерода  СО  (угарный  газ)  и  оксиды  азота NOx. Эти  выбросы  загрязняют
окружающую среду, поэтому существуют строгие ограничения на выброс этих вредных веществ.









5 – 1



Система снижения токсичности

1.1  Состав отработавших газов





СН

  Рис. 5.3

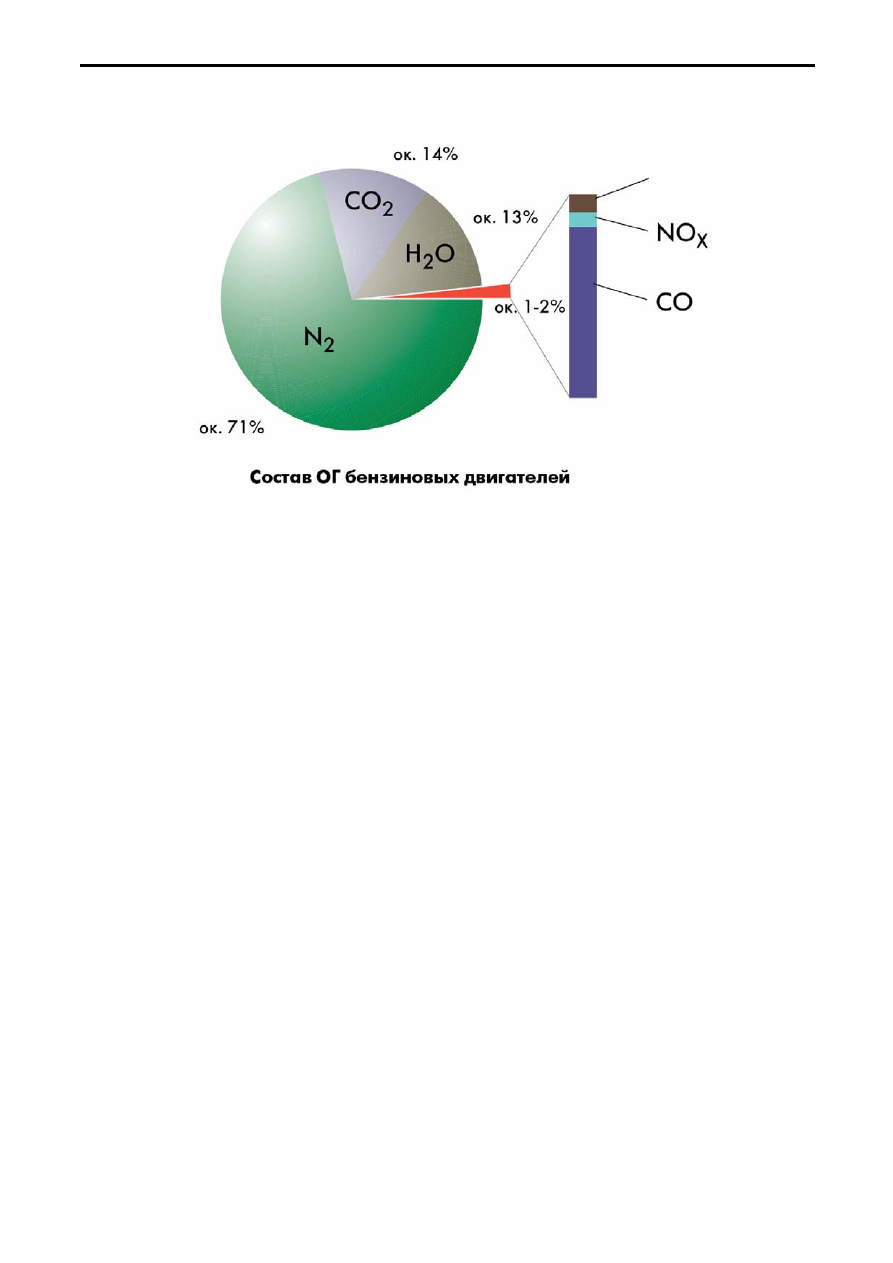

Вредные выбросы, образующие при сгорании топлива    в бензиновом двигателе составляют лишь

небольшую часть общей массы отработавших газов, около 1-2%.

 1.2  Вредные компоненты в отработавших газах и их влияние на человеческий
организм


Вредными компонентами считаются такие компоненты, содержащиеся в отработавших газах,

которые оказывают непосредственное или косвенное воздействие на окружающую среду и
человеческий организм. Каждый из них оказывает различное воздействие:

•

Окись  углерода  СО  (угарный  газ):      возникает  в  результате  неполного  сгорания  топлива.

Этот  газ  не  имеет  ни  цвета,  ни  запаха,  взрывоопасен  и  очень  ядовит.  Он  обладает
способностью увеличивать скорость разрушения гемоглобина находящегося в крови примерно
в 300 раз,  тем  самым,  блокируя  поступления  кислорода,  и  способен  вызвать  смерть  при
относительно малой концентрации в воздухе (объёмная концентрация 0,3% может привести к
смерти человека в течение 30 мин)

•

Оксиды  азота NOx: (NO, NO

2

, N

2

O  и  другие)  образуются  при  сгорании  в  двигателе  под

воздействием высокой температуры и давления при наличии избытка кислорода. Некоторые из
них токсичны и вызывают расстройство центральной нервной системы и дыхательной системы
в зависимости от уровня концентрации этого компонента и продолжительности его вдыхания.

•

Углеводороды  СН:    появляются  в  результате  неполного  сгорания  топлива  и  могут

появляться  в  различных  формах  (например,  С

6

Н

6

,  С

8

Н

18

  и  др.)  и  их  действие  на  организм

человека  различно.  Некоторые  из  них  вызывают  раздражение  органов  чувств,  а  другие
развитие злокачественных опухолей.

•

Углеводороды  СН  и  оксиды  азота NOx:  распределение  этой  смеси  в  атмосфере  воздуха

приводит  к  образованию  фотохимического  смога  при  сильном  солнечном  свете.
Фотохимический  смог  состоит  из  озона,  альдегидов  и  нитратов,  вызывающий  раздражение
кожи, слизистых оборочек и глаз.





5 – 2

Система снижения токсичности

1.3 Механизм образования вредных компонентов

1.3.1 Образование СО

Окись углерода СО образуется в результате неполного сгорания топлива (бензина). Если

топливовоздушная смесь имеет недостаточное количество воздуха для полного сгорания топлива
(смесь богатая), то концентрация, образующего СО увеличивается. В некоторых случаях допускается
работа двигателя при соотношении воздух-топливо большем, чем стехиометрическое соотношение и
это считается его нормальным режимом работы (например, режим запуска и прогрева после пуска,
режимы ускорения и полной нагрузки).

0

СО

12

14 16

18

20

22

1

2

3

4

5

6

24

СО

%

λ=1

Сгорание бедной

смеси

Воздушно-топливное

соотношение

Рис. 5.4



Образование СО практически полностью зависит только от отношения массы воздуха к массе топлива.

Концентрация СО уменьшается при сгорании бедных и увеличивается при сгорании богатых
топливовоздушных смесей.

1.3.2 Образование СН

Углеводороды  в  отработавших  газах  появляются  в  результате  неполного  сгорания  топлива.

Образование СН происходит на всех режимах работы двигателя и зависит от многих факторов (формы
камеры  сгорания,  зазоров  между  поршнем  и  цилиндром,  угла  опережения  зажигания,  фаз
газораспределения  и  др.),  и  поэтому  их  содержание  в  отработавших  газах  зависит  не  только  от
отношения массы воздуха к массе топлива, но и от конструкции двигателя.

Углеводороды, образующиеся в результате неполного сгорания:

В тех случаях, когда смесь (воздух, топливо, остаточные газы) с трудом сгорает в камере сгорания

двигателя  из-за  её  неоптимального  состава  (например,  при  значительной  концентрации  в  смеси
остаточных газов, во время торможения двигателем, при работе на бедных смесях), увеличивается
количество  несгоревшего  топлива  или  появляются  пропуски  воспламенения.  Это  приводит  к
значительному выбросу углеводородов в атмосферу.

Углеводороды, образующиеся в процессе нормального сгорания:

При нормальном протекании процесса сгорания углеводороды образуются вследствие неполного

сгорания  смеси  в  пристеночной  зоне  и  в  “мёртвых”  объёмах, образующихся  в  щели  между  днищем
поршня и головкой блока цилиндров («щелевой эффект»), между боковой стенкой поршня до первого
кольца и стенкой цилиндра, и в пристеночных зонах камеры сгорания.











5 – 3



Система снижения токсичности



























Расположение

пристеночного слоя в

камере сгорания



  Рис. 5.5



0

12

14 16

18

20

22

500

1000

1500

2000

2500

3000

24

λ=1

СH

Сгорание бедной

смеси

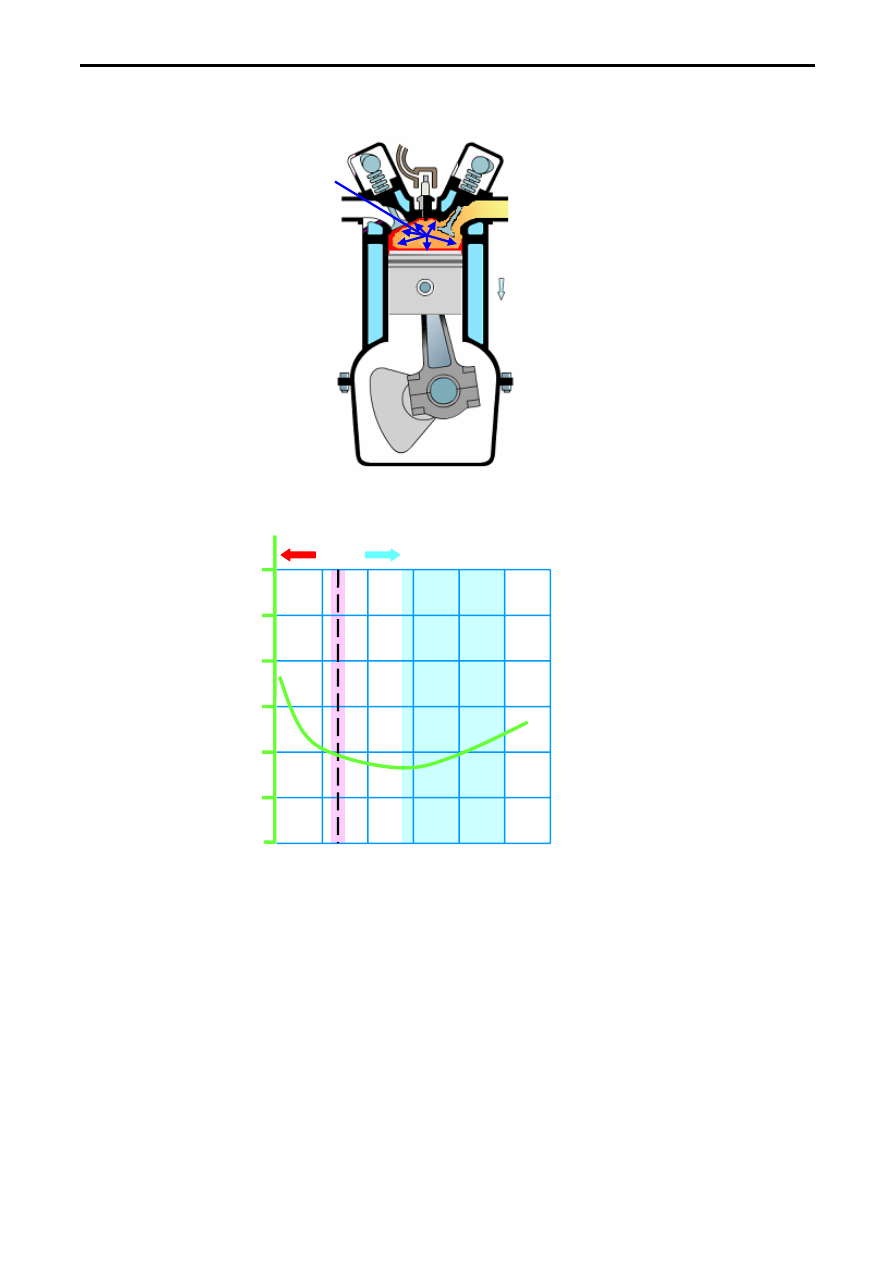

  Рис. 5.6

Воздушно-топливное

соотношение

CH

ppm




Концентрация СН минимальная точке, в которой отношение воздух-топливо примерно равно 18:1.

Это происходит в связи с уменьшением количества топлива в пристеночных зонах при переобеднении
смеси. Увеличение концентрации СН при дальнейшем обеднении связано с возникновением пропусков
воспламенения.
