ПОИСК НЕИСПРАВНОСТЕЙ

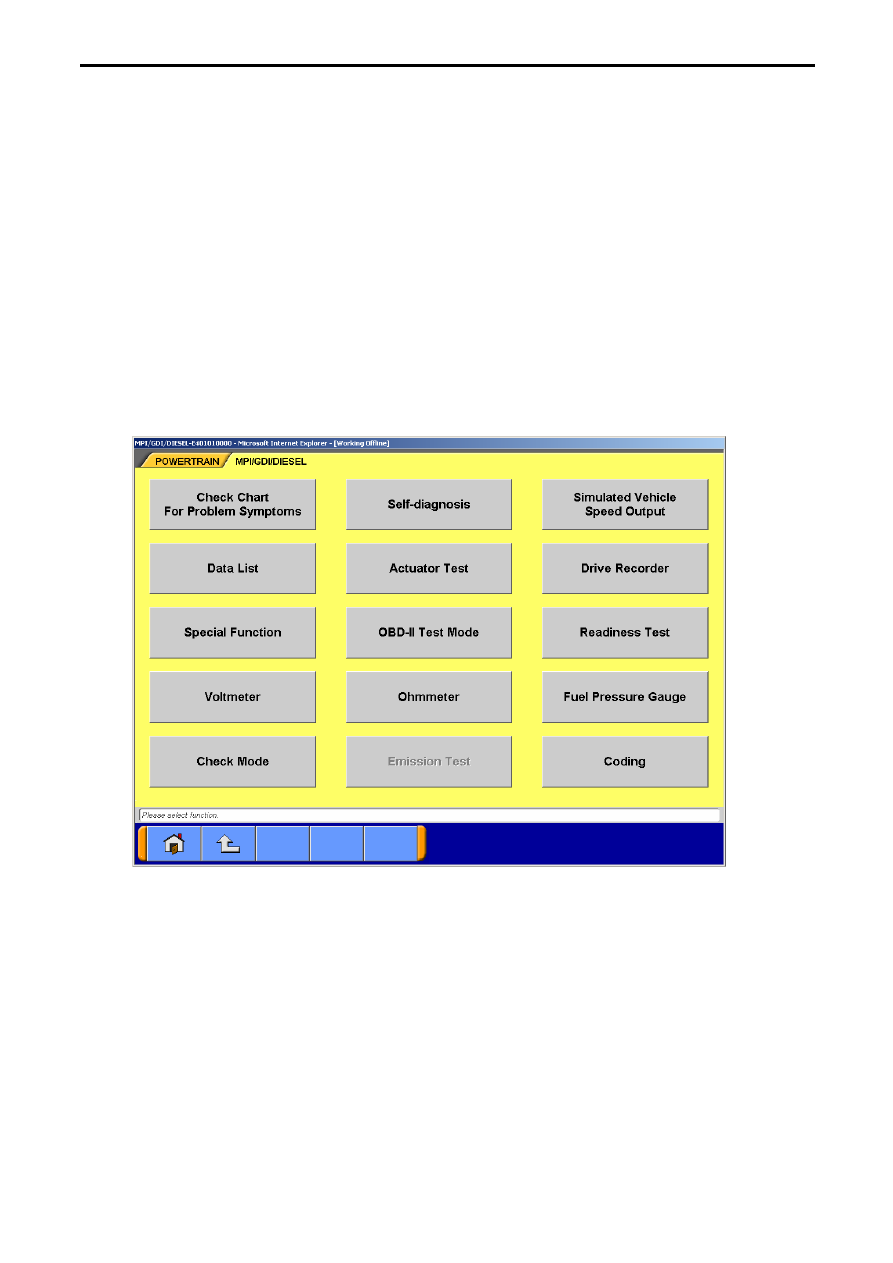

(7) Основные функции MUT-III:

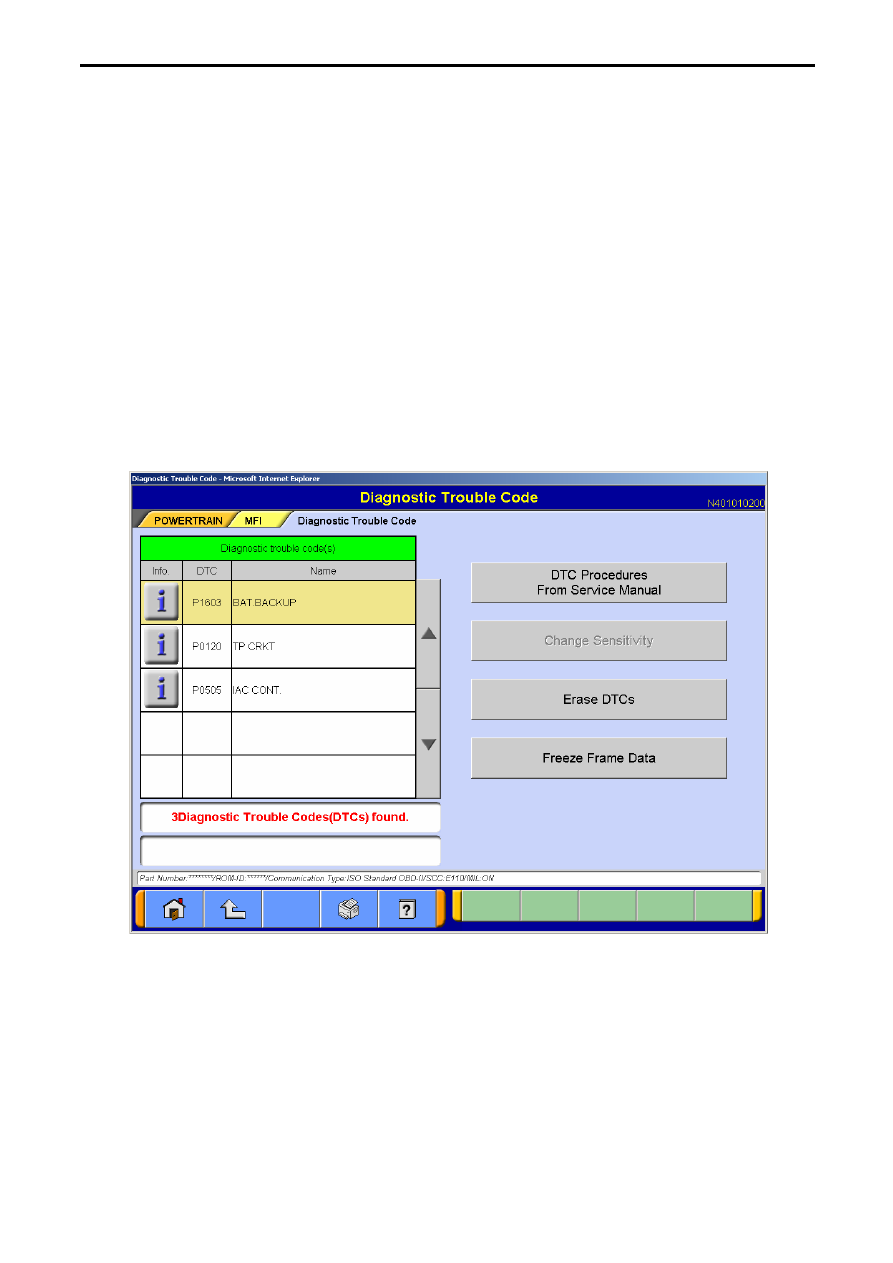

(a) Считывание и удаление диагностических кодов неисправности (DTC- diagnostic code)


Эта функция используется для проверки наличия кодов неисправностей и их удаления.
Вначале необходимо выбрать систему для диагностики, а затем нажать кнопку

Self-diagnosis.

Если диагностические коды были записаны, то номер кода и его описание будет выведено

на экране. Для более детального изучения особенностей каждого выведенного
диагностического кода обратитесь к Vehicle Workshop Manual (Руководству по ремонту)
соответствующей модели автомобиля. Нажатием кнопки DTC Procedures From Service
Manual
осуществляется переход в соответствующую документацию к процедуре поиска
неисправности по обнаруженному коду (поддерживается не для всех автомобилей).

Нажатие кнопки Change Sensitivity позволяет увеличить возможность обнаружения

неисправности ECU и появления диагностических кодов или восстановить нормальную
чувствительность.

Нажатие кнопки Erase DTCs позволяет удалить диагностические коды.
При нажатии кнопки Freeze Frame Data выводятся данные стоп-кадра.

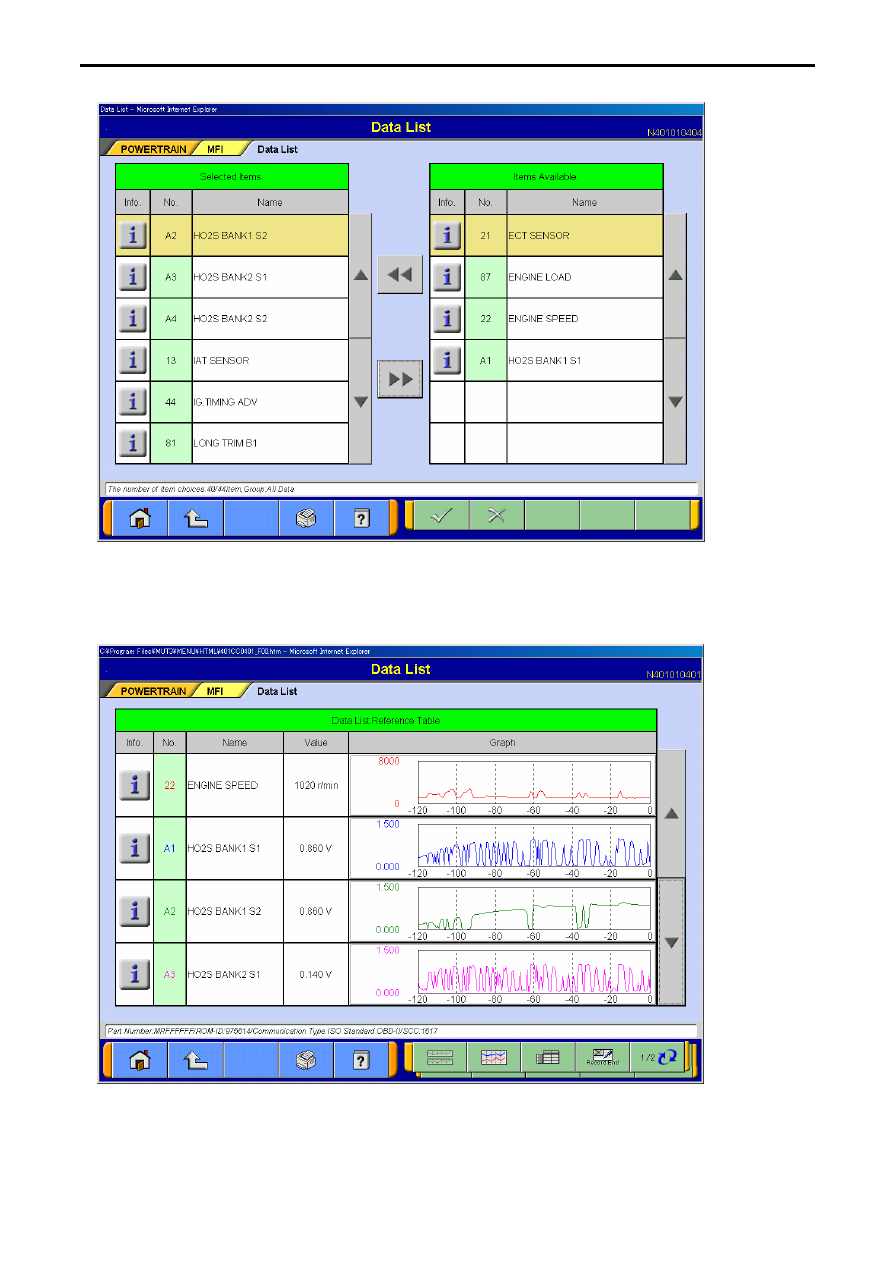

(b) Просмотр сервисных данных (Data List)

Эта функция используется для вывода значений измеряемых параметров в    графическом

или цифровом видах.

При необходимости, возможно, выбрать не все данные, а только часть из них. Номера

основных пунктов OBD выводятся на зеленом фоне.







5 – 32

ПОИСК НЕИСПРАВНОСТЕЙ























В графическом виде возможен просмотр четырёх различных параметров, в двух различных
вариантах (на одном или четырёх графиках). Возможно сохранение данных , отображённых на
графиках в виде отдельного файла.























При просмотре информации в текстовом виде, возможно обратиться к справочной таблице
находящейся в Workshop Manual, позволяющей проверить соответствие параметров



5 – 33



ПОИСК НЕИСПРАВНОСТЕЙ

допустимым значениям (поддерживается не для всех автомобилей).

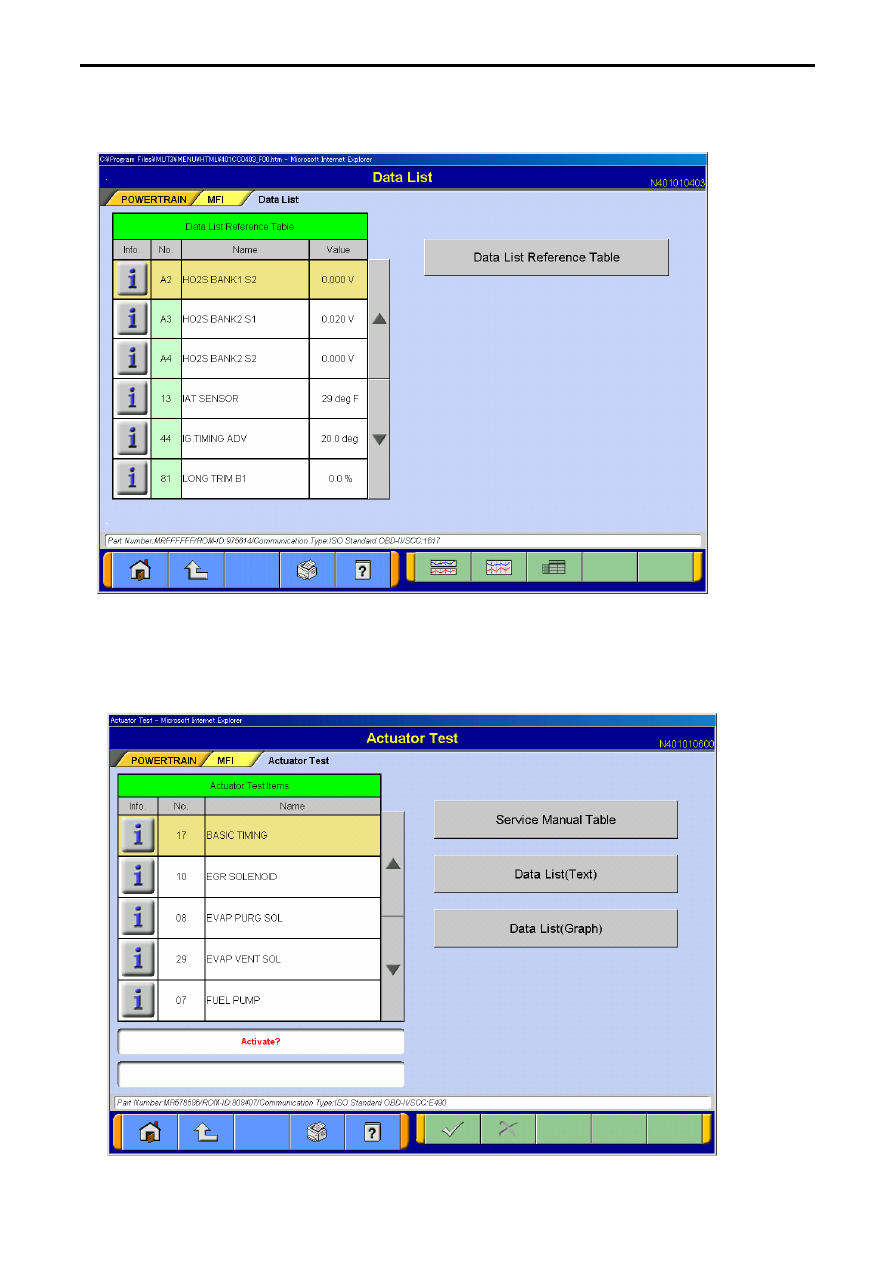

Для этого необходимо нажать кнопку Data List Reference Table.

























(c) Проверка исполнительных устройств (Actuator Test).

Эта функция используется для принудительного приведения в действие и остановки

исполнительных устройств. Обратитесь к Workshop Manual соответствующей модели
автомобиля для более детального изучения перечня исполнительных устройств и методов
проверок.

























5 – 34

ПОИСК НЕИСПРАВНОСТЕЙ

Если необходимо проверить исполнительное устройство, то необходимо выбрать из таблицы

одно из них и включить или выключить его.

При нажатии кнопки Service Manual Table, возможно обратиться к справочной таблице

находящейся в Workshop Manual, позволяющей проверить соответствие параметров
допустимым значениям (поддерживается не для всех автомобилей).

При нажатии кнопки Data List (Text) или Data List (Graph), возможно просмотреть

необходимые измеряемые параметры в текстовом или графическом виде одновременно с
проверкой исполнительных устройств.



(d)  Работа в режиме записи данных (Drive Recorder)


Эта функция используется для записи необходимых сервисных данных из соответствующего

блока ECU автомобиля.

Возможны два метода :

•  ручной    -    Manual Trigger
•  при появлении заданного кода неисправности    -     Diagnosis Code Trigger


























Существует два способа записи данных:

•  запись на V.C.I. (без подключения PC)
•  запись на PC с выводом данных.

Для записи на V.C.I. не требуется РС, но тем не менее, параметры записи данных, такие как,
параметры для записи и метод запуска записи, настраиваются до начала записи с
использованием PC.

(e) Работа с SWS монитором

Эта функция используется для проверки системы SWS. Для диагностики необходимо
подсоединить специальный картридж монитора SWS к подрулевому переключателю
автомобиля и V.C.I..



5 – 35
