ПОИСК НЕИСПРАВНОСТЕЙ

2. MUT-III

(1)  Общие сведения



Диагностический прибор MUT-III построен на базе персонального компьютера, на котором

установлено специальное программное обеспечение. Его подключение к автомобилю
производится с помощью дополнительного устройства - интерфейса связи автомобиля VCI.


Основное отличие диагностического прибора MUT-III от MUT-II - это не только проведение

диагностики, но и возможность использовать различную информацию, относящуюся к
диагностике и поиску неисправностей. Например, MUT-III может отображать в отдельном окне
техническую документацию (WM, TIM, PDI), которая содержит методики поиска
неисправностей и другую необходимую информацию.


Может применяться на всех электронных системах управления, установленных в

автомобилях (со встроенной функцией диагностики), начиная с моделей 1984.

Основные функции MUT-III:

• Считывание и удаление диагностических кодов неисправности (DTC- diagnostic code)
• Просмотр сервисных данных (Data List)
• Проверка исполнительных устройств (Actuator Test).
• Работа в режиме записи данных (Drive Recorder)
• Работа с SWS монитором
• Диагностика шины CAN
• Работа в качестве измерительного устройства (топливная экономичность, напряжение,
сопротивление, давление топлива, натяжение ремня)
• Работа в качестве осциллографа
• Просмотр технической документации











5 – 24

ПОИСК НЕИСПРАВНОСТЕЙ

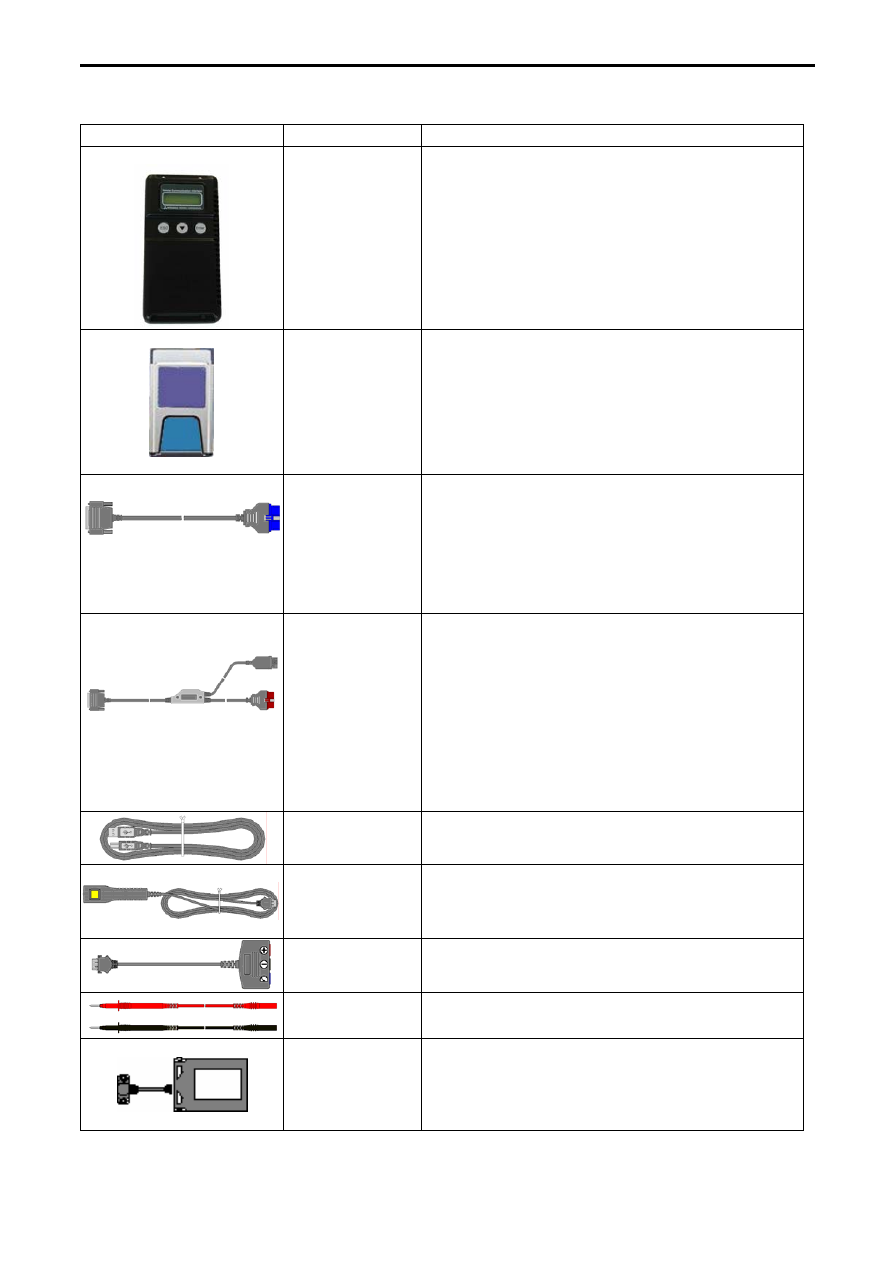

 (2)

Основные элементы





Название

Назначение








Интерфейс связи

автомобиля

V.C.I. MB991824

Интерфейс связи предназначен для соединения

электронных блоков управления автомобиля (ECU)

и PC.

[1] При подсоединении к PC

z

  Диагностика автомобиля

z

  Связь SWS

[2] (Отдельно от PC)

z

  Измерение натяжения ремней

z

  Перепрограммирование ECU

z

  Измерение напряжения и сопротивления

z

  Запись данных







Карта памяти

PC

с адаптером



MB991853
MB991939

Карта памяти PC служит для записи

информации и хранения данных,

предназначенных для перепрограммирования

ECU и т.д.

Это стандартная карта памяти (CF)

(МВ991853), вставленная в адаптер карт

памяти CF (MB991939).которые легко найти в

широкой продаже.







Основной жгут

проводов А,



(голубой)

MB991910

Применяется при соединении V.C.I. с

автомобилями с шиной CAN и имеющих только

один 16-контактный разъем для передачи данных

(Colt, Grandis и др.)

•

 Поддерживает диагностику неисправностей и

обновление данных ECU на указанных

выше автомобилях.

•

Поддерживает систему передачи данных CAN






Основной жгут

проводов В,



(красный)

MB991911

Применяется при соединении V.C.I. с

автомобилями, имеющими 16-контактный +

12-контактный или 16-контактный +

13-контактный разъемы передачи данных.

Для автомобилей, укомплектованных

12-контактным (или 12-контактным +

12-контактным) разъемом передачи данных,

применяйте жгут проводов с адаптером

MB991498. Данный жгут проводов аналогичен

используемому в комплекте MUT-II. Питание

подается от гнезда прикуривателя.





Кабель USB

MB991827

Применяется для подсоединения PC к V.C.I.



(USB 1.1)







Жгут проводов

MB991826

Жгут проводов, оснащенный выключателем.

Используется для ручного введения метки,

служащей для маркировки данных, при их

записи.





Измерительный

адаптер



Адаптер применяется для соединения V.C.I. и

пробника для считывания показаний

вольтметра и омметра.







Пробники



MB991499

Предназначены для измерения напряжения

и/или сопротивления.













Картридж I/F



(SWS)

Используется для введения специальных

функций, которые не могут быть реализованы

одним устройством V.C.I.

:

•

Картридж

SWS I/F

•

Картридж измерителя натяжения ремня





5 – 25



ПОИСК НЕИСПРАВНОСТЕЙ

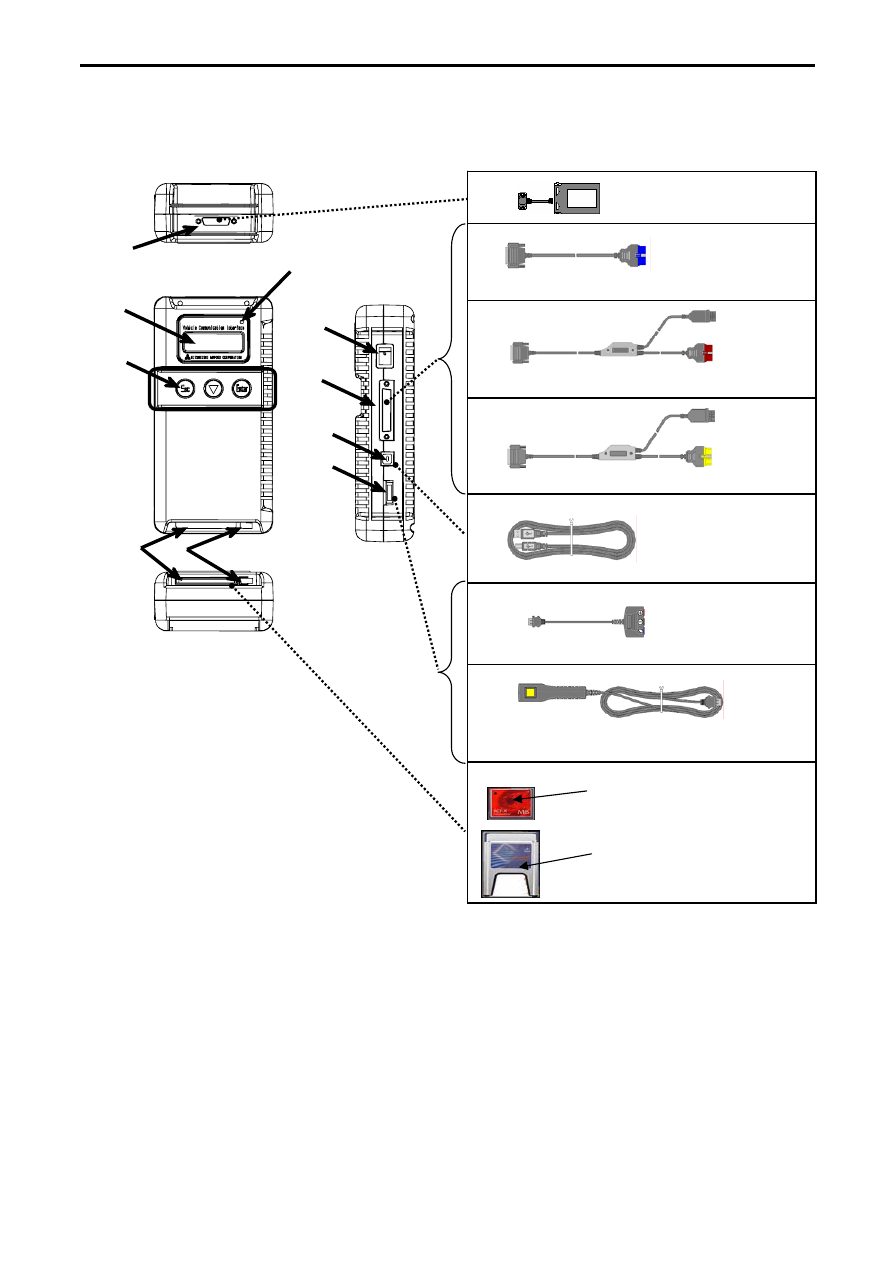

(3) V.C.I



и его компоненты



Наименование компонентов V.C.I. приведено на рисунке.





1





3



































1.  Разъем I/F картриджа 6.

Порт карты памяти PC

2. LCD

дисплей 7.

Выключатель питания

3.  Индикатор 8.

Разъем для подсоединения основного



жгута проводов

4.  Кнопка переключения режимов работы


(Переключение функций V.C.I.)

9.  Разъем USB

5.  Рукоятка удаления карты памяти PC

10.  Разъем жгута проводов, оснащенного
              выключателем

6

7

8

9

10

2

4

(MB991853)

Картриджи I/F

Основной жгут проводов A (MB991910)

Основной жгут проводов B (MB991911)

Основной жгут проводов C (MB991914)

USB кабель (MB991827)

Адаптер измерительный (MB991825)

Жгут проводов, оснащенный выключателем
(MB991826) (В США не применяется)

(MB991939)

Карта памяти РС и

адаптер (2Q ’03)

5

<<Наименование элементов>>



5 – 26

ПОИСК НЕИСПРАВНОСТЕЙ

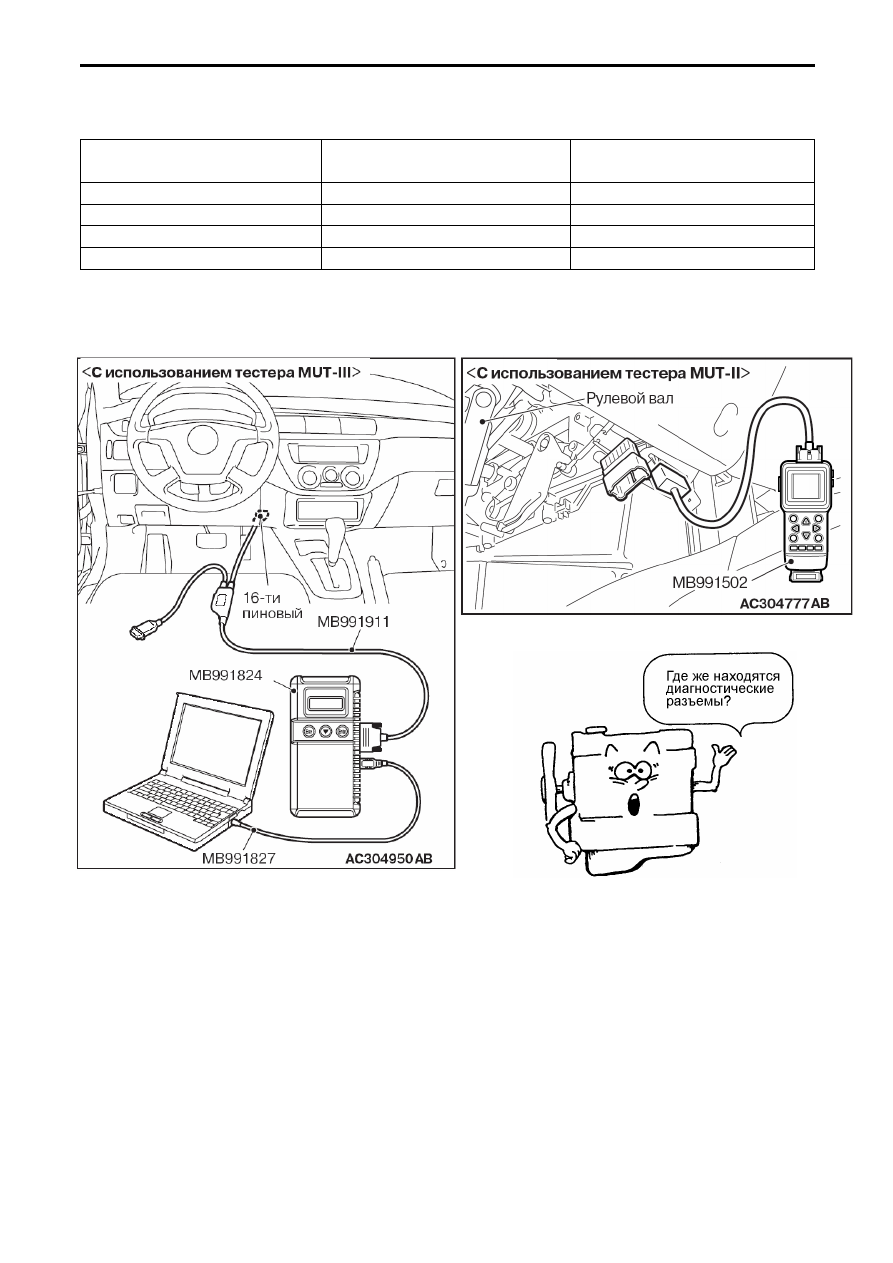

(4) Подсоединение к автомобилям с разным типом диагностического разъёма



Диагностический разъём

автомобиля

Основной жгут проводов А,

(голубой)





Основной жгут проводов В,

(красный)





16-контактный

x

-

16-конт и 12-конт -

x

12-контактный

-

x

16-конт и 13-конт -

x




(5)  Диагностические разъёмы автомобиля





























Рис. 5-39
















5 – 27
