ПОИСК НЕИСПРАВНОСТЕЙ

Итак, допустим, что разъем проверили, и он оказался в порядке.

Шаг второй. Проверка сигнальной цепи от кислородного датчика до блока управления

двигателем.











Рис. 5-27

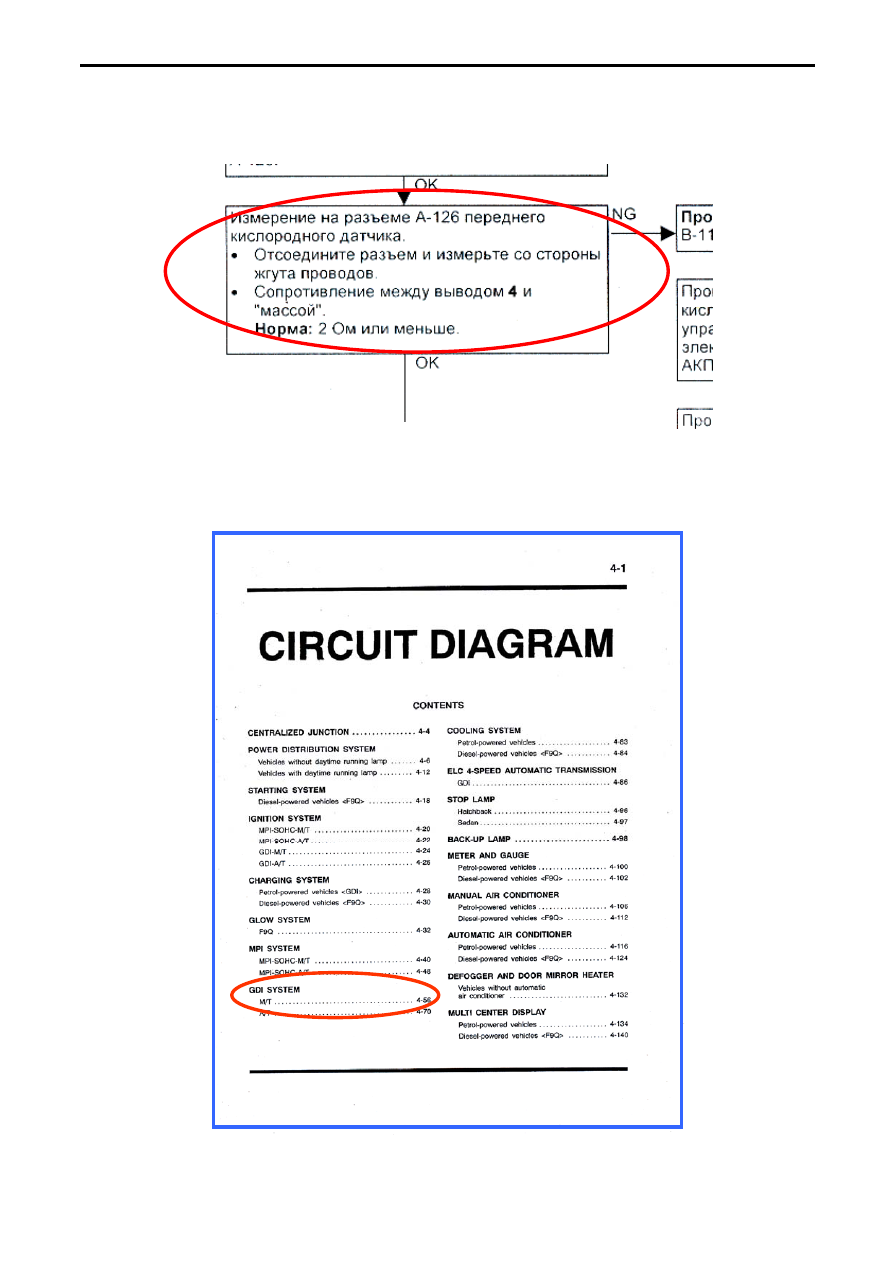

Для этого, сначала необходимо выяснить, где именно в разъеме А-126 вывод 4. Какого

цвета провод? И снова нам поможет руководство с электросхемами. Находим необходимый
раздел «GDI» (рис. 5-28)



Рис. 5-28



























5 – 16

ПОИСК НЕИСПРАВНОСТЕЙ

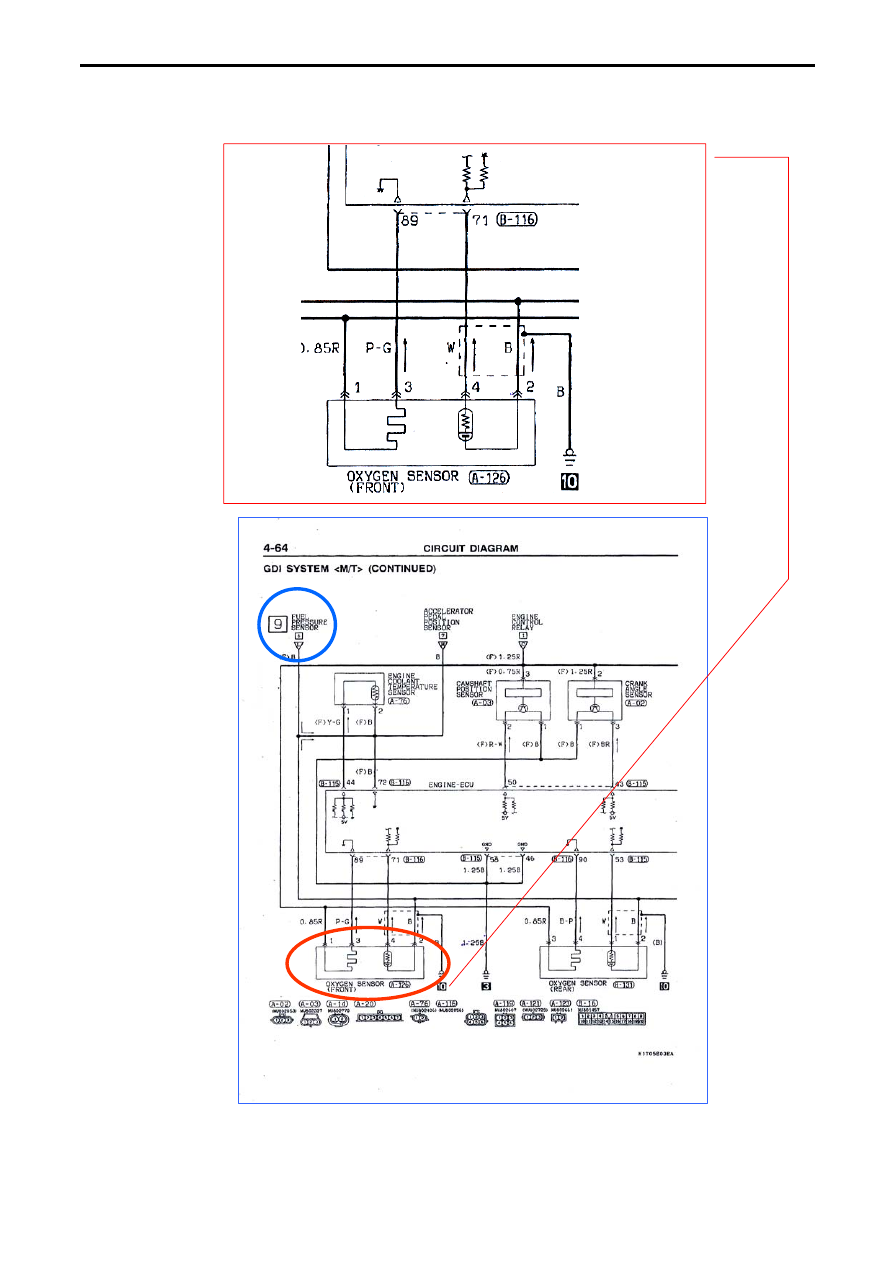

и сам кислородный датчик (рис. 5-29).
























































Рис. 5-29





5 – 17



ПОИСК НЕИСПРАВНОСТЕЙ

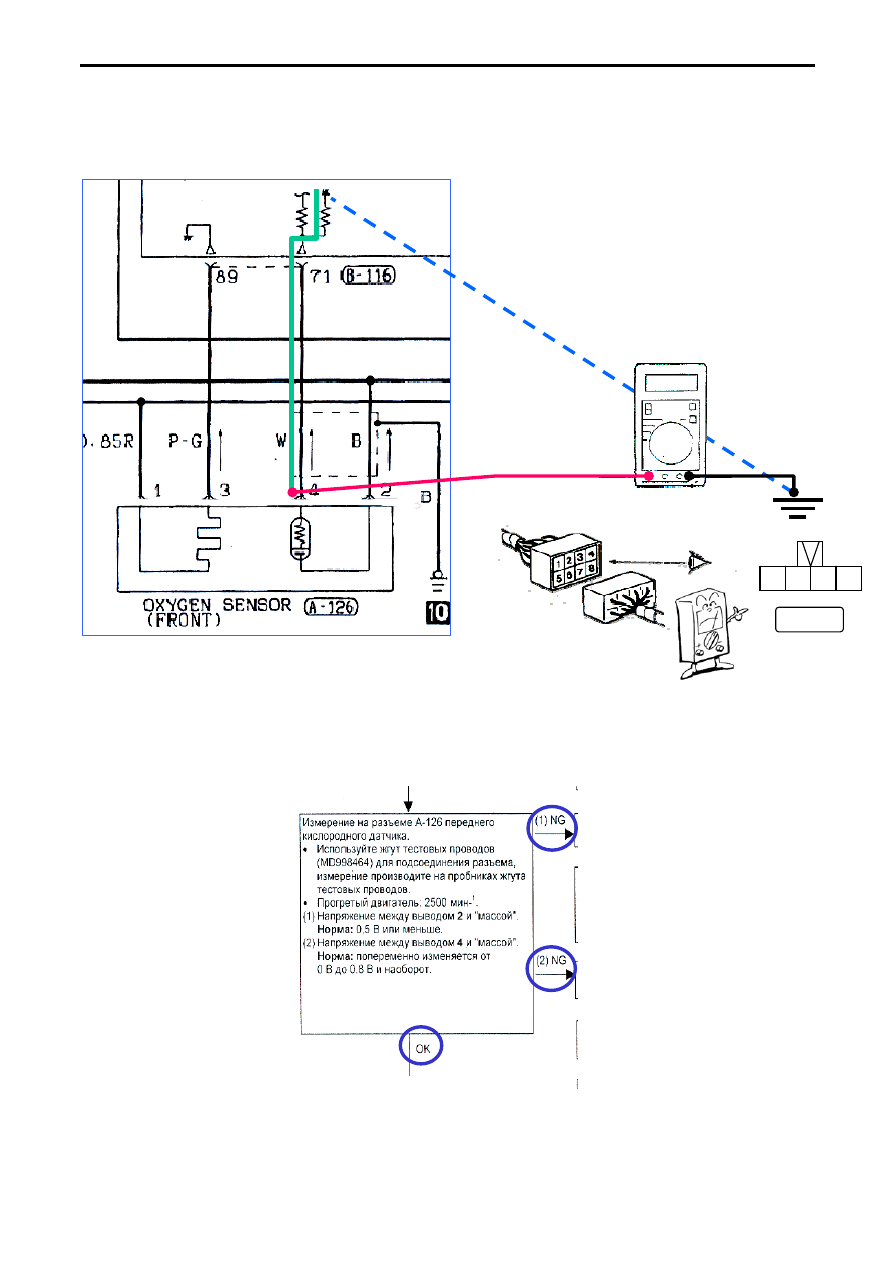

Интересующая нас цепь с вывода 4 разъема А-126 до внутренних цепей блока управления.
Проверяем сопротивление, коснувшись одним из пробников тестера контакта 4 (W - белый

провод) отсоединенного разъема А-126 (со стороны жгута), а вторым пробником на корпус
автомобиля.































1 2 3 4

А-126

1,5 Ом



Рис. 5-30



Помните о правиле нумерации разъемов?


Сопротивление цепи оказалось в норме (1,5 Ома при положенных 2 Ома и меньше).

Шаг третий. Проверка сигнала с датчика кислорода.

















Рис. 5-31


В результате проверки, мы можем получить два отрицательных результата или общий

положительный (рис. 5-31). От этого зависит дальнейший путь диагностики.



5 – 18

ПОИСК НЕИСПРАВНОСТЕЙ

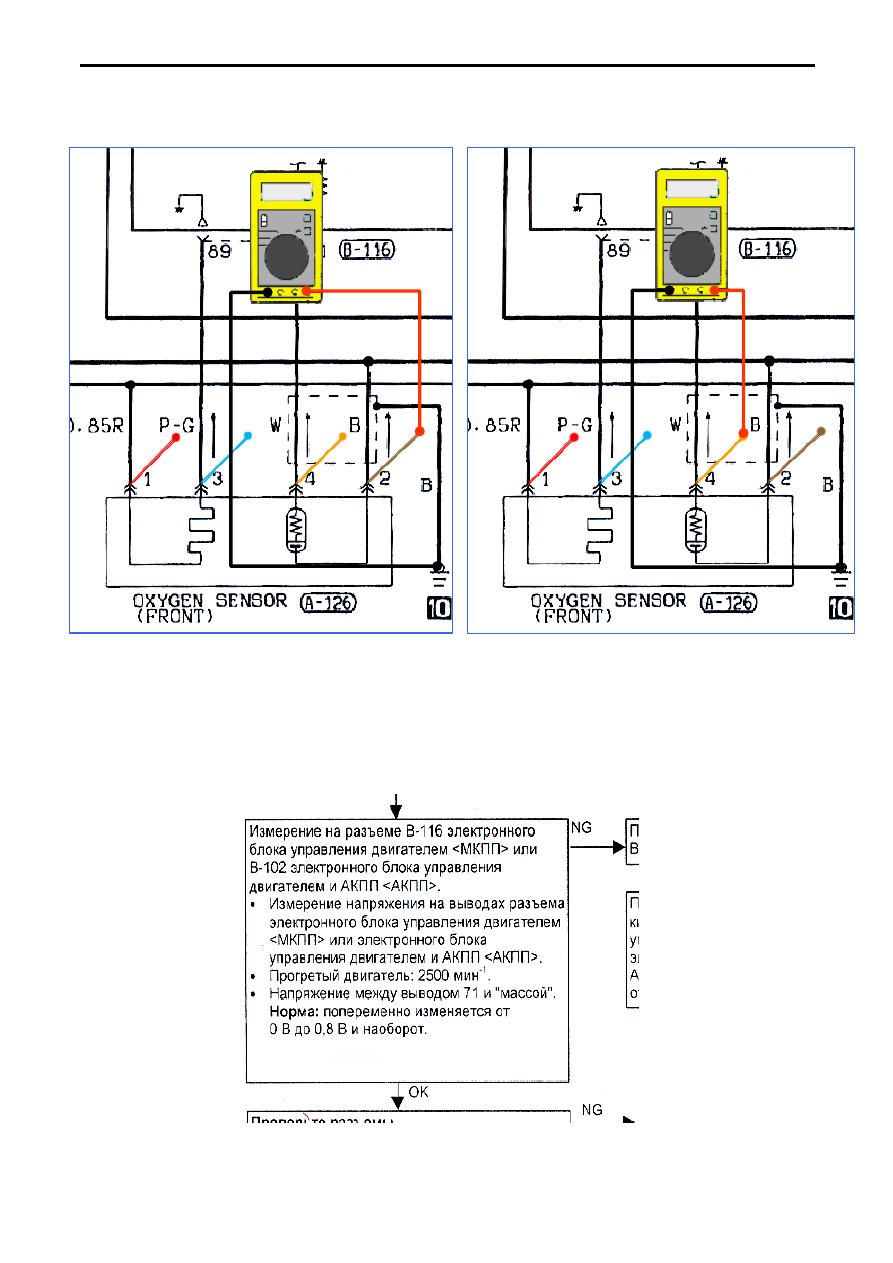

Для этой проверки необходимо использовать переходник, т.к. она производится с

подсоединенным разъемом и работающим двигателем (рис. 5-32).





























0,2 V

0,8 V

0,1 V

Рис. 5-32



Скажем, оба измерения показали норму. Тогда переходим к следующему шагу.

Шаг четвёртый. Измерение напряжения на разъёме блока управления. Это проверка того,

что сигнал с датчика кислорода доходит до блока управления.



Для этого, точно также как и в

предыдущем шаге проверялся сигнал на разъеме самого датчика, проверяется этот же сигнал,
но уже на разъеме блока управления.




















Рис. 5-33
