ПОИСК НЕИСПРАВНОСТЕЙ

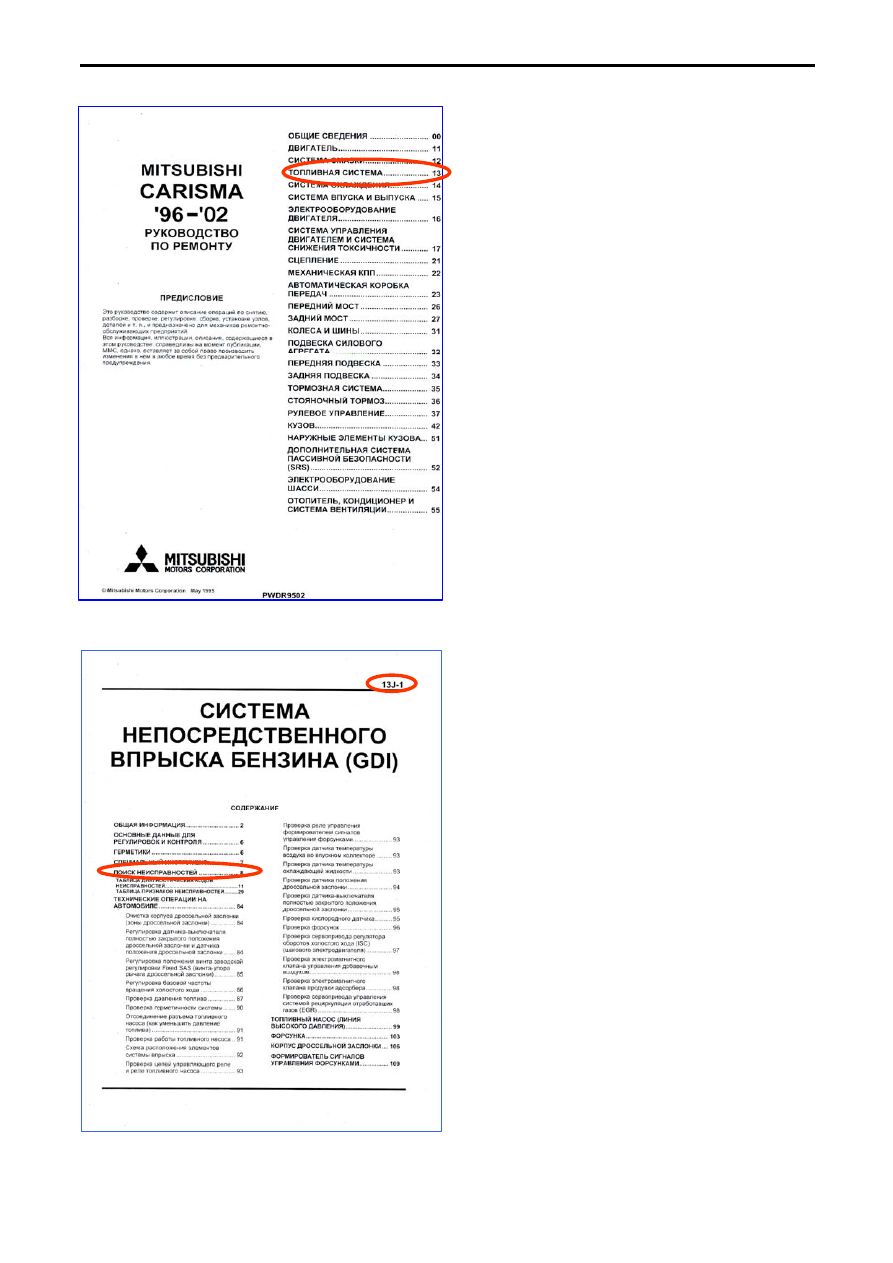

Как и в любой другой книжке, в

руководстве по ремонту есть содержание
разделов по всему автомобилю. Нам нужен
тот раздел, который относится к системе, в
которой обнаружена ошибка.

Это «Топливная система», раздел 13

(рис.5.12).

Каждый из разделов может включать в

себя несколько подразделов. Раздел 13
(Топливная система), включает в себя такие
подразделы как:

- Система распределённого впрыска

топлива (MPI)

- Система топливоподачи
- Система TCL
- Система непосредственного впрыска

топлива (GDI)











Рис. 5-12












Необходимо выбрать тот, который нас

интересует.

Например, у нас автомобиль Carisma 1,8

GDI 2002 года выпуска.

Открываем подраздел 13J – «Система

непосредственного впрыска топлива
(GDI)» и видим на первой странице
оглавление. Нас интересует раздел «Поиск
неисправностей» (Troubleshooting),
который находится на странице 8 (13J – 8).








Рис. 5-13



5 – 8

ПОИСК НЕИСПРАВНОСТЕЙ

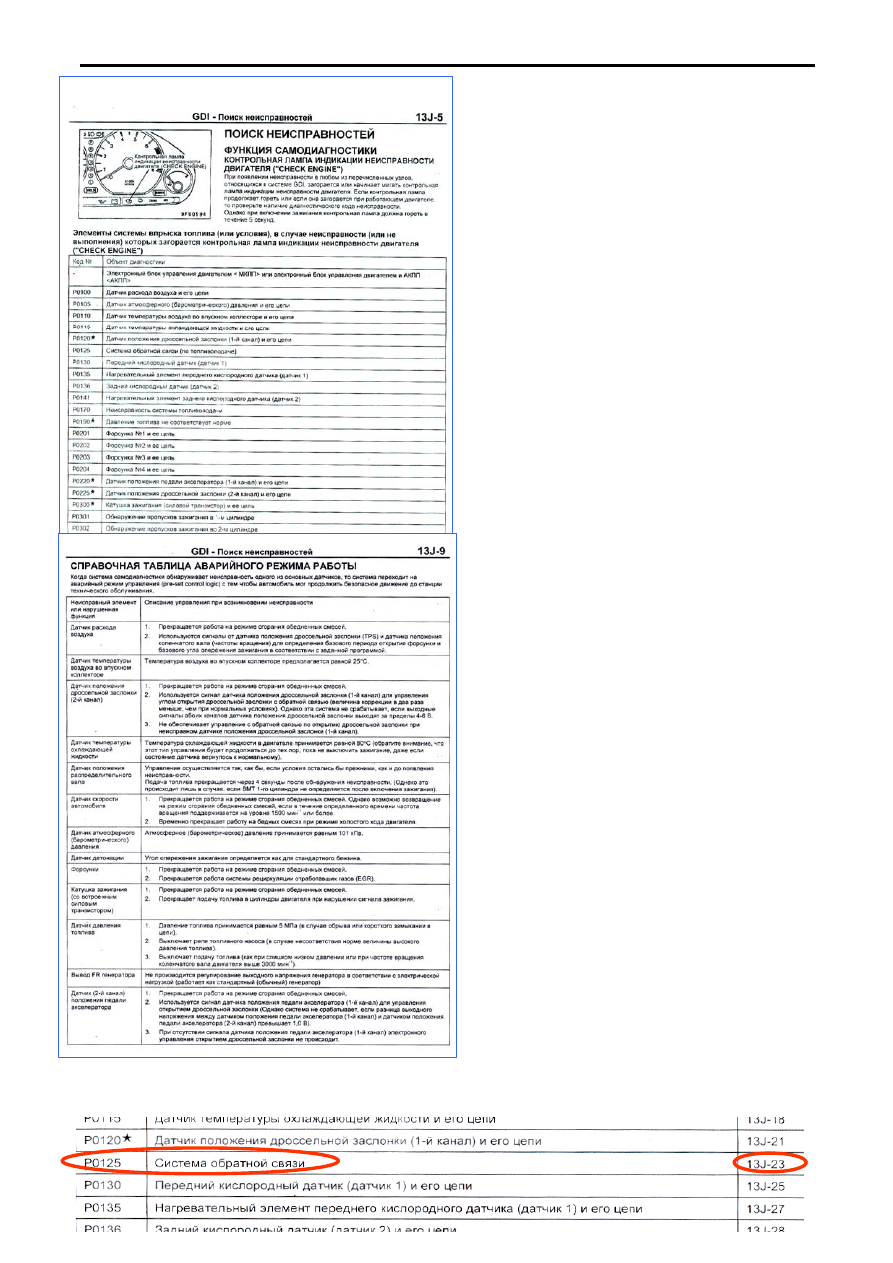

Раздел «Поиск неисправностей» содержит :











- таблицу и процедуры поиска

неисправностей по кодам отказов;
















Рис. 5-14











- таблицу и процедуры поиска

неисправностей по признакам
неисправностей;
















Рис. 5-15



5 – 9



ПОИСК НЕИСПРАВНОСТЕЙ









- информацию о том, в каких случаях

загорается контрольная лампа системы
управления двигателем;
























- информацию об аварийных режимах

работы.

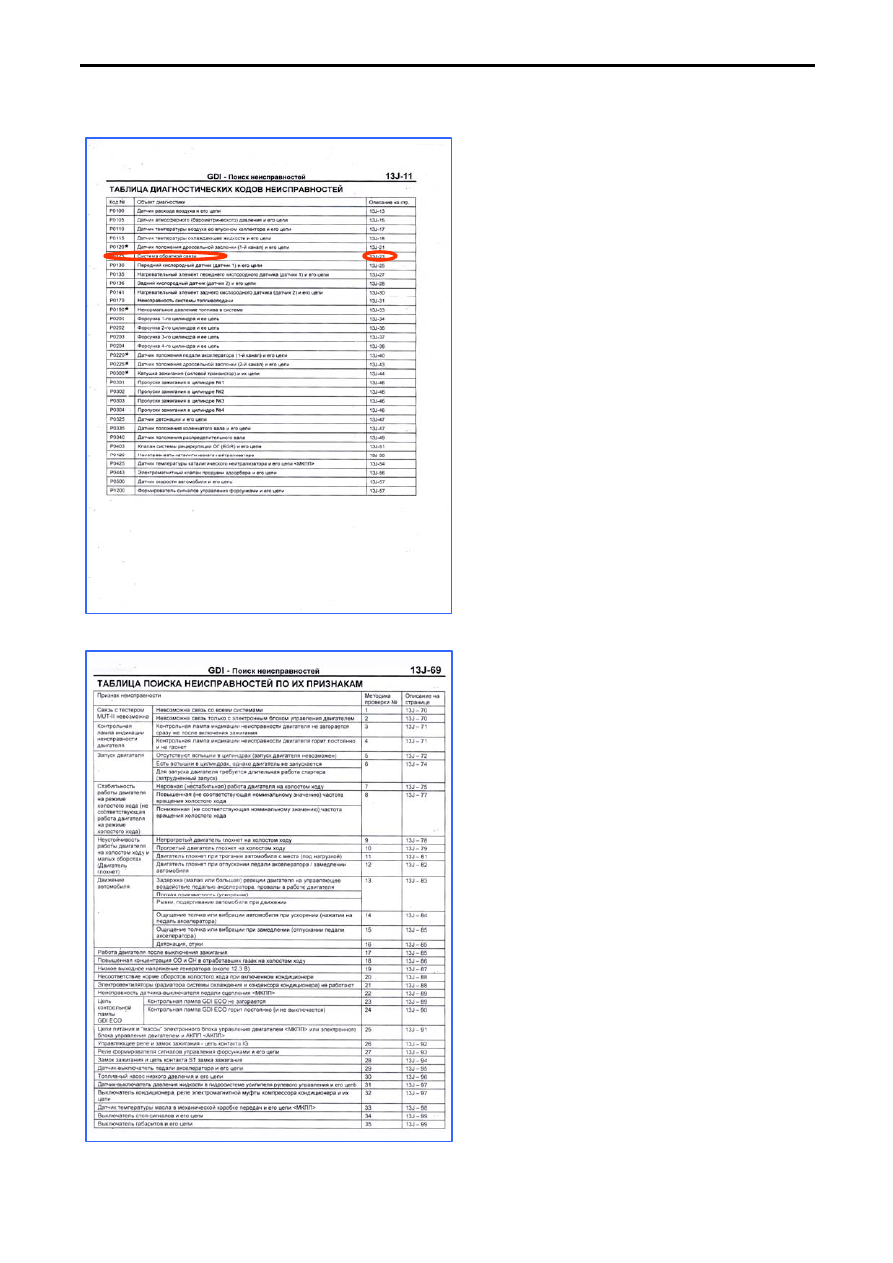

Нас интересует ошибка № Р0125. Мы находим ее в таблице «Диагностических кодов

неисправности». Тут же указана страница (13J-23) на которой расписана процедура проверки.

Рис. 5-16

Рис. 5-17






5 – 10

ПОИСК НЕИСПРАВНОСТЕЙ








Рис. 5-18

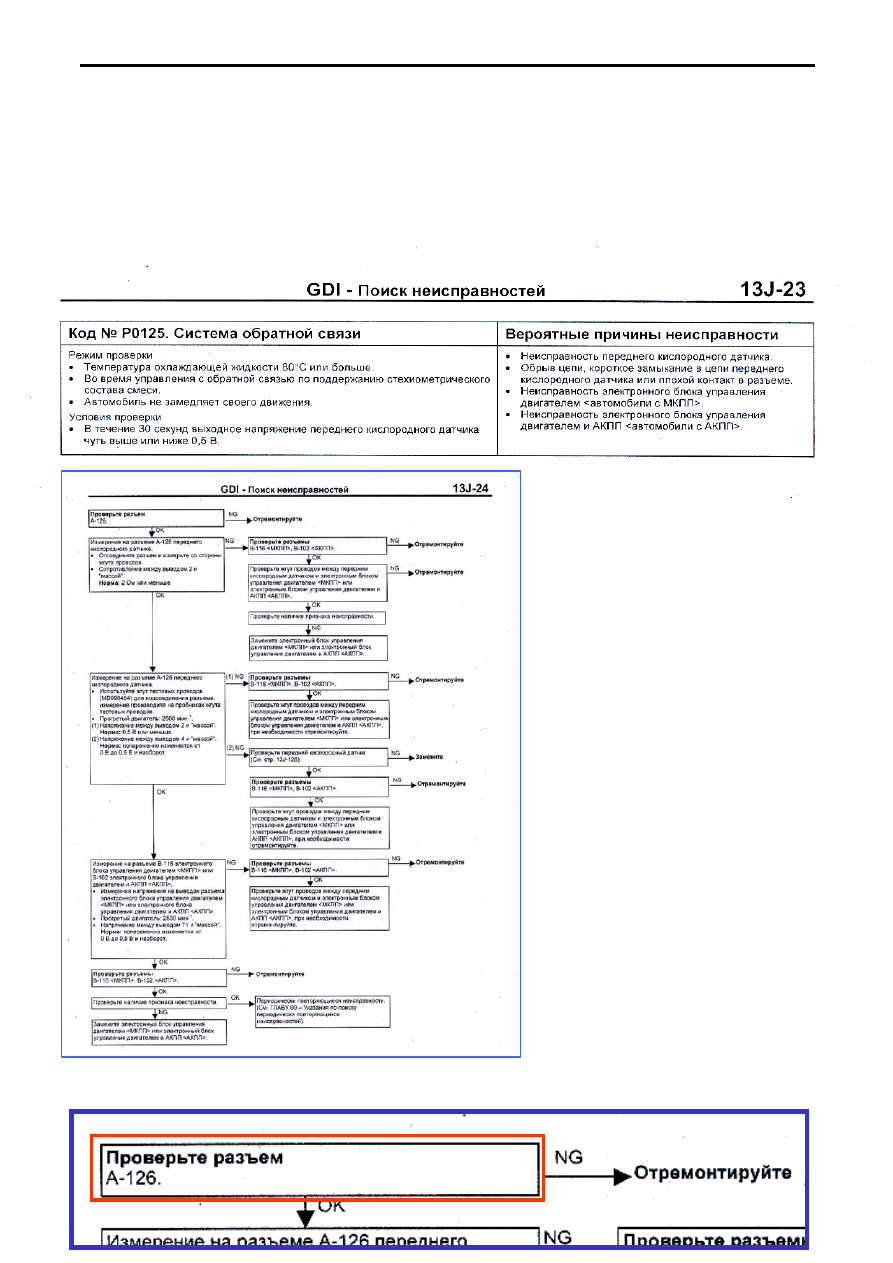

Процедура диагностики начинается с описания того, каким образом блок управления

двигателем может обнаружить конкретную неисправность и вероятные ее причины.





























Далее следует пошаговая

процедура проверок (от простого к
сложному и от более вероятной
причины к менее вероятной).














Шаг первый. Необходимо проверить разъем А-126. Что это за разъем А-126? Где его

искать? Какой он?

Рис. 5-19






5 – 11



Далее следует пошаговая

процедура проверок (от

простого к сложному и от

более вероятной причины к

менее вероятной) в

результате ответа на вопросы
