ПОИСК НЕИСПРАВНОСТЕЙ




Рис. 5-18







Рис. 5-20

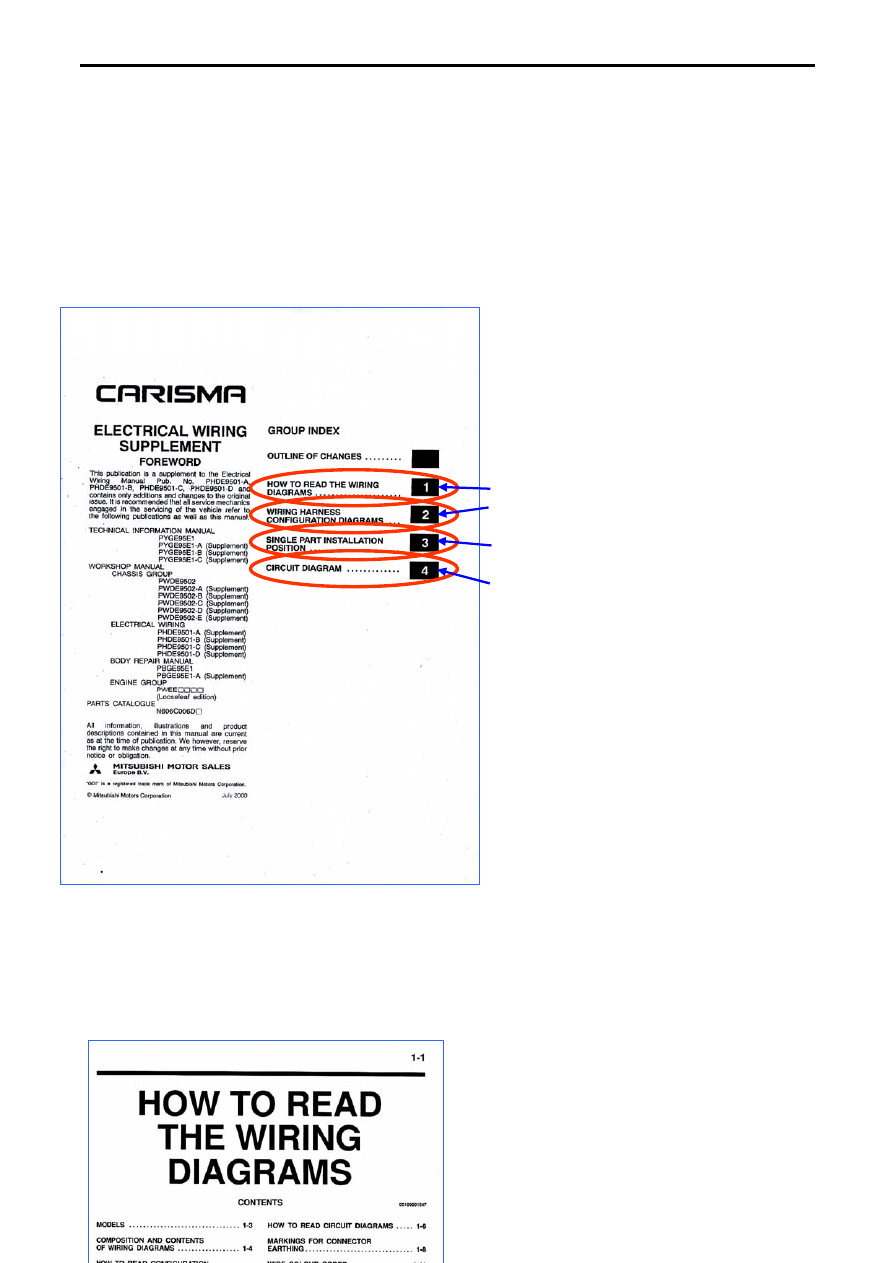

На эти вопросы сможет дать ответ руководство по электросхемам (Electrical Wiring). Также

как и руководство по ремонту, оно содержит оглавление. Но организовано оно по-другому.







Здесь есть такие четыре раздела:
- Как пользоваться электросхемами
- Разводка жгутов и расположение

разъемов

- Месторасположение единичных

компонентов

- Электрические схемы























Рис. 5-21








Все разделы имеют свои оглавления с разбитием по системам:










5 – 12

ПОИСК НЕИСПРАВНОСТЕЙ








Как пользоваться электросхемами















Рис. 5-22

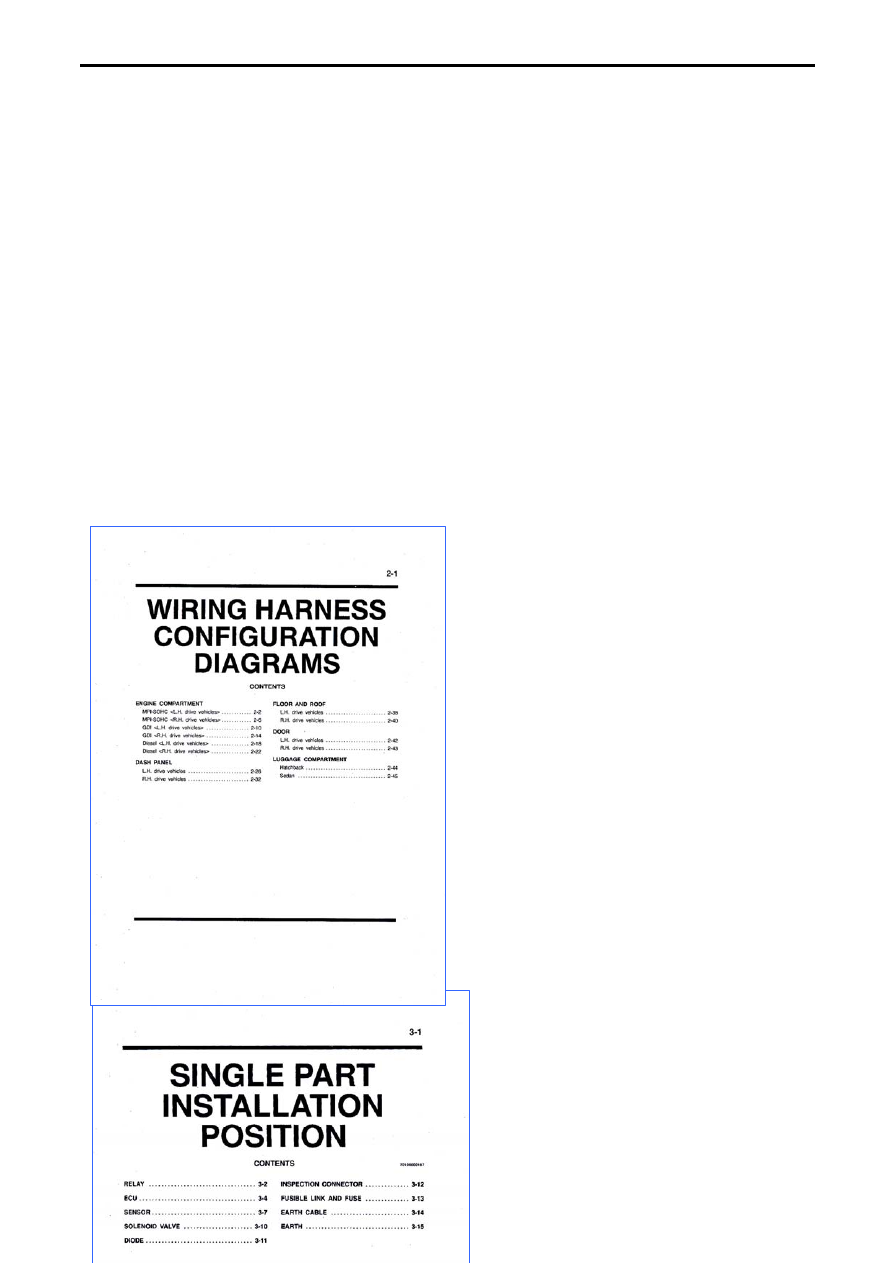

Разводка жгутов и расположение

разъемов



















Рис. 5-23











5 – 13



ПОИСК НЕИСПРАВНОСТЕЙ



Месторасположение единичных
компонентов


















Рис. 5-24

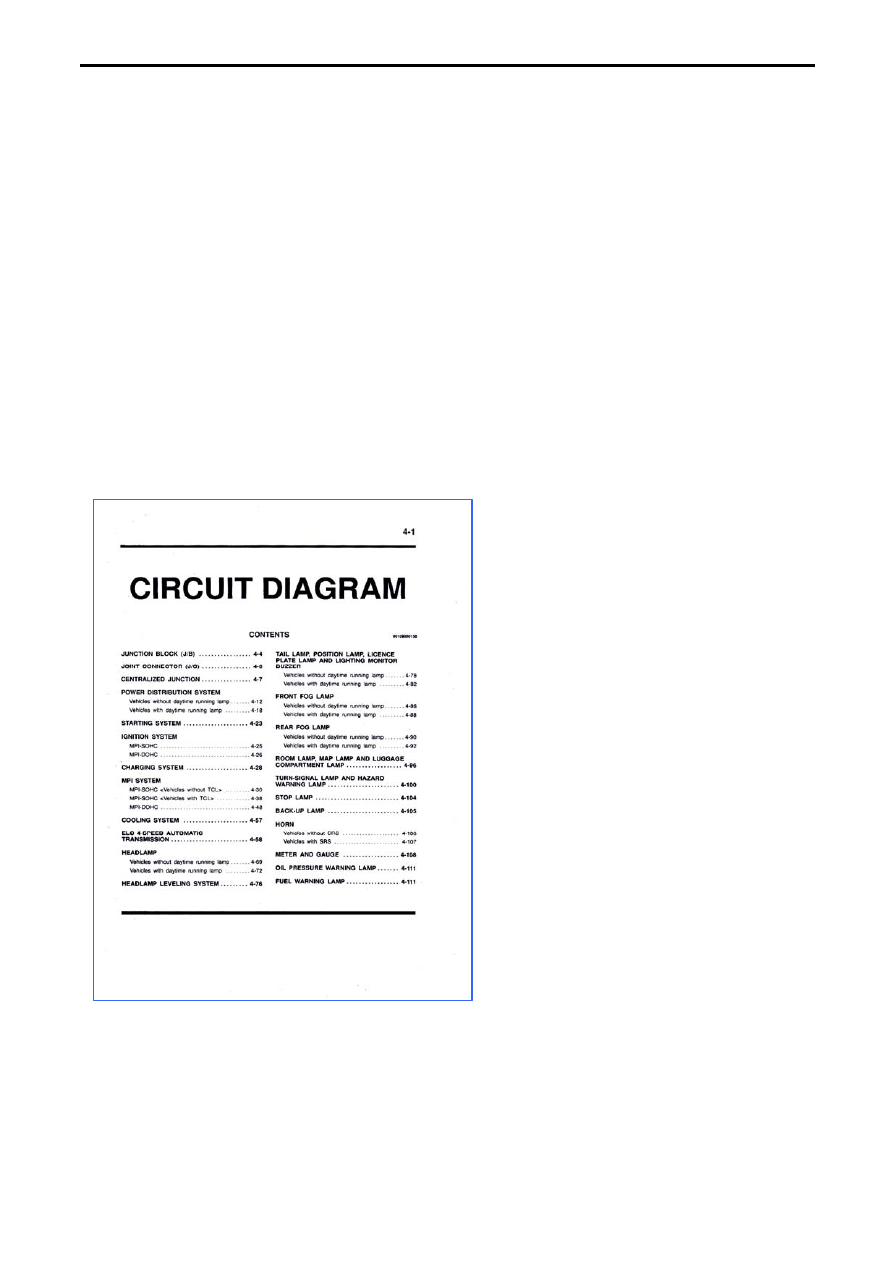

Электрические схемы














Рис. 5-25



5 – 14

ПОИСК НЕИСПРАВНОСТЕЙ

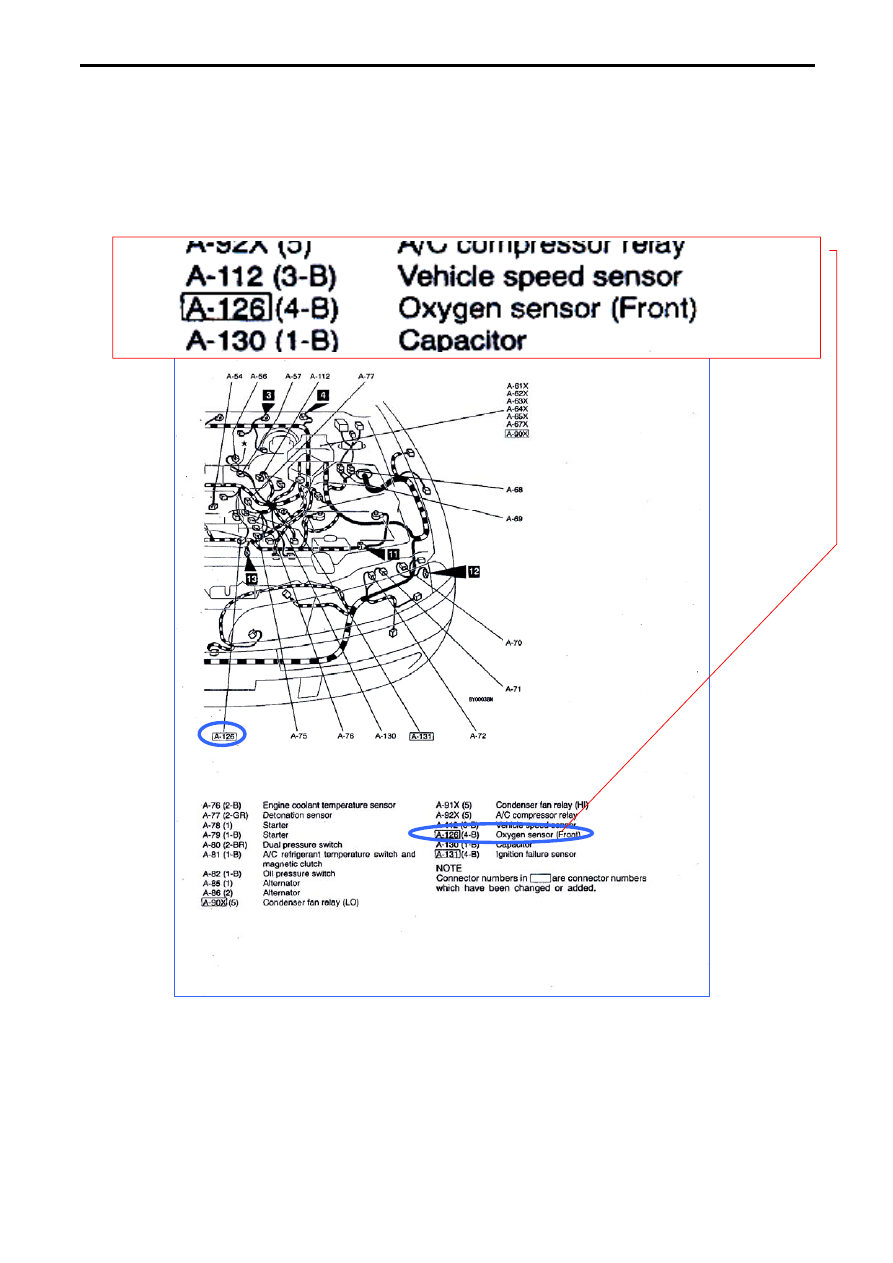

В разделе «Разводка жгутов и расположение разъемов» по номеру разъема (А-126) найти

его не составит труда. Обратите внимание на соответствие комплектации автомобиля.

Буква «А» в номере разъема указывает местоположение разъема (А - моторный отсек), а

«126» - порядковый номер разъема в этой группе.

С описания разъема внизу страницы видно, что это разъем переднего датчика кислорода, в

нём 4 контакта (причем, не обязательно столько же проводов) и цвет самого разъема - черный.



Рис. 5-26



5 – 15
