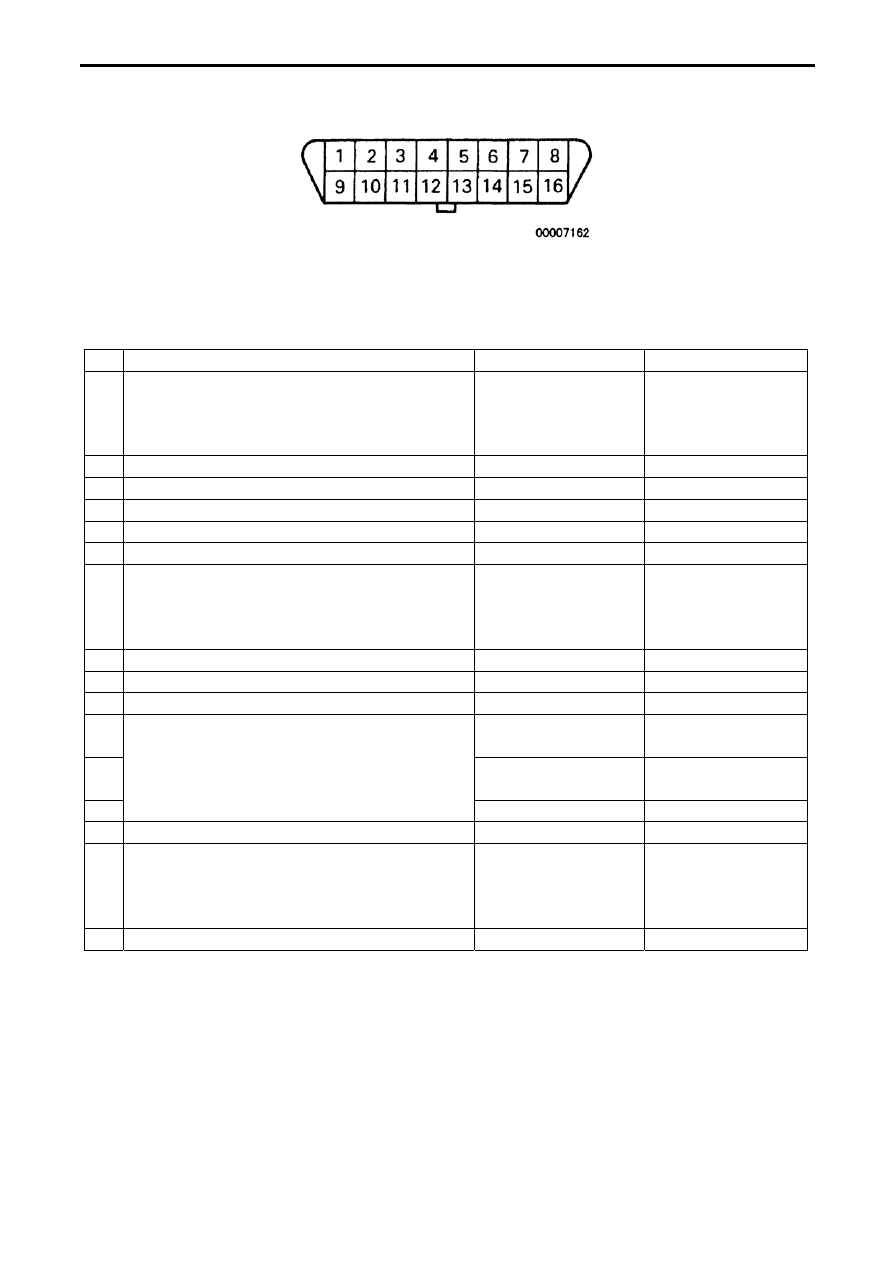

ПОИСК НЕИСПРАВНОСТЕЙ

<Старый>






Рис. 5-40




Диагностический разъём (16 контактов)  (vehicle-side)



№

Применение



Система

1

Управление диагностикой –

Все блоки

управления ECU с
последовательной

передачей данных

2

Последовательная передача  (J 1850 +)



–

3

Диагностика

Система подвески

Active ECS, ECS

4 «Масса» (питание) –

–

5 «Масса» (сигнал) –

–

6

Диагностика

Трансмиссия

ELC-4/5AT

7

Последовательная передача

(ISO-9141 ( K-line))

Блоки управления

ECU

поддерживающие

ISO-9141

MPI и т.д.

8

Диагностика

Тормозная система

ABS

9

Импульсный сигнал –

ETACS

10

Последовательная передача    (J 1850 - )



–

11

Система

кондиционирования

Климат-контроль



12

Система пассивной

безопасности (SRS)

SRS

13

Диагностика

Круиз-контроль

ASC

14

Имитированная скорость автомобиля

–

ECS, EPS, ETACS

15

Последовательная передача  (ISO-9141

( L-line))

Блоки управления

ECU

поддерживающие

ISO-9141

–

16  Питание от аккумуляторной батареи (+12 В)

–

–





5 – 28

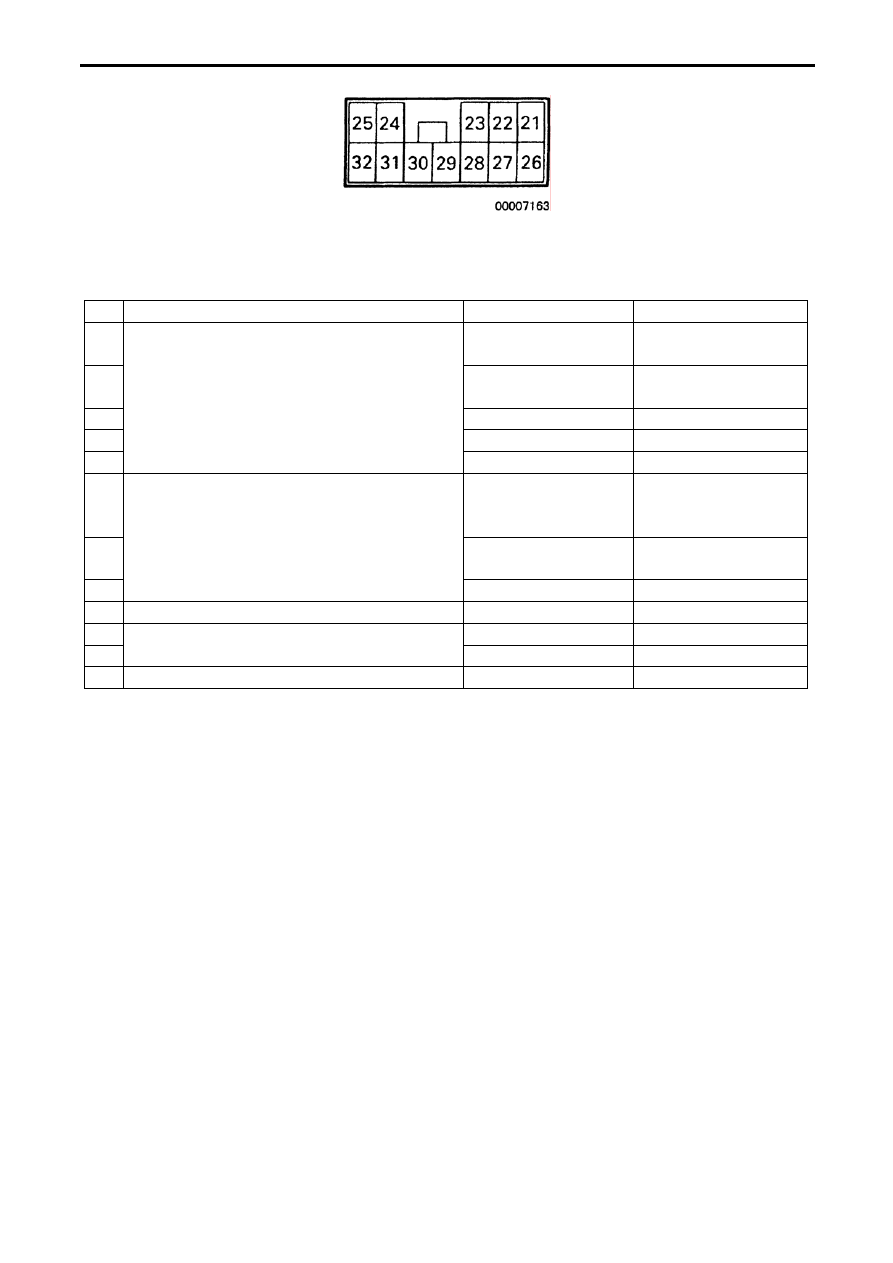

ПОИСК НЕИСПРАВНОСТЕЙ





Рис. 5-41



Дополнительный диагностический разъём (12 контактов) (vehicle-side)



  №

Применение



Система

21

Антипробуксовочная

система

TCL, 4WD

22

Рулевое управление

ECPS, 4WS, Tilt

steering

23 –

–

24 –

–

25

Диагностика

Двигатель MPI

26

Перепрограммирова

ние блоков ECU

MPI, GDI,

electronic-controlled

diesel

27

Перепрограммирова

ние блоков ECU

ELC-A/T

28

Интерфейсный картридж

– –

29 –

–

–

30 –

–

31



– –

32

–

–






5 – 29



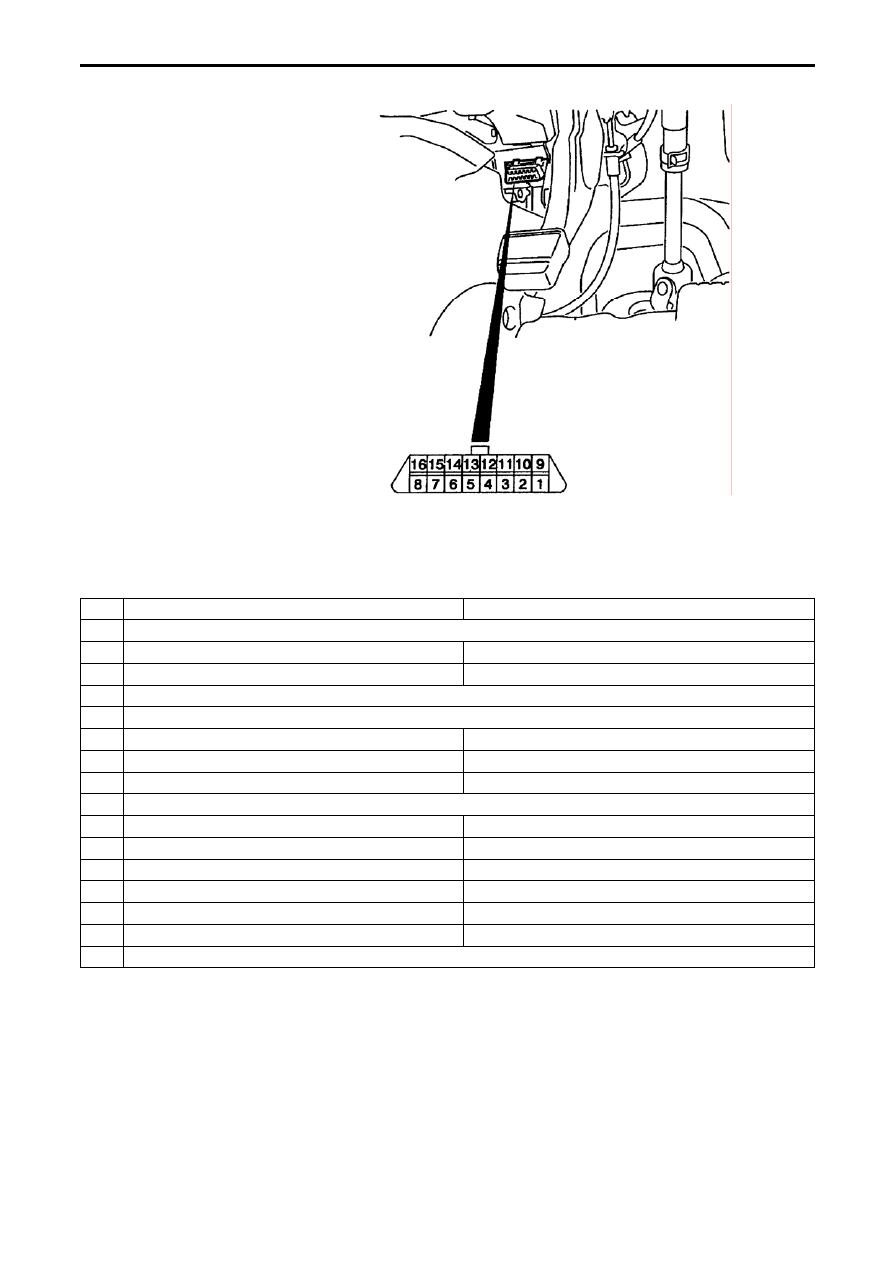

ПОИСК НЕИСПРАВНОСТЕЙ

<Новый>





















Рис. 5-42




Диагностический разъём чёрный (16 контактов)

(COLT: только 16-контактный )

(Lancer: 16-конт и 12-конт)



No. Colt

(Чёрный) Lancer

(Чёрный)

1

Управление диагностикой

2 –

–

3

Линия SWS

–

4 «Масса» (питание)
5 «Масса» (сигнал)
6

Шина CAN (CAN H)

–

7

MPI, CVT, SRS

MPI, ABS, A/T, CVT, SRS

8 –

–

9 ETACS

10 –

–

11

ECU optimization control

Климат-контроль

12 –

–

13 –

–

14

Шина CAN (CAN L)

–

15 –

–

16

Питание от аккумуляторной батареи (+12 В)







5 – 30

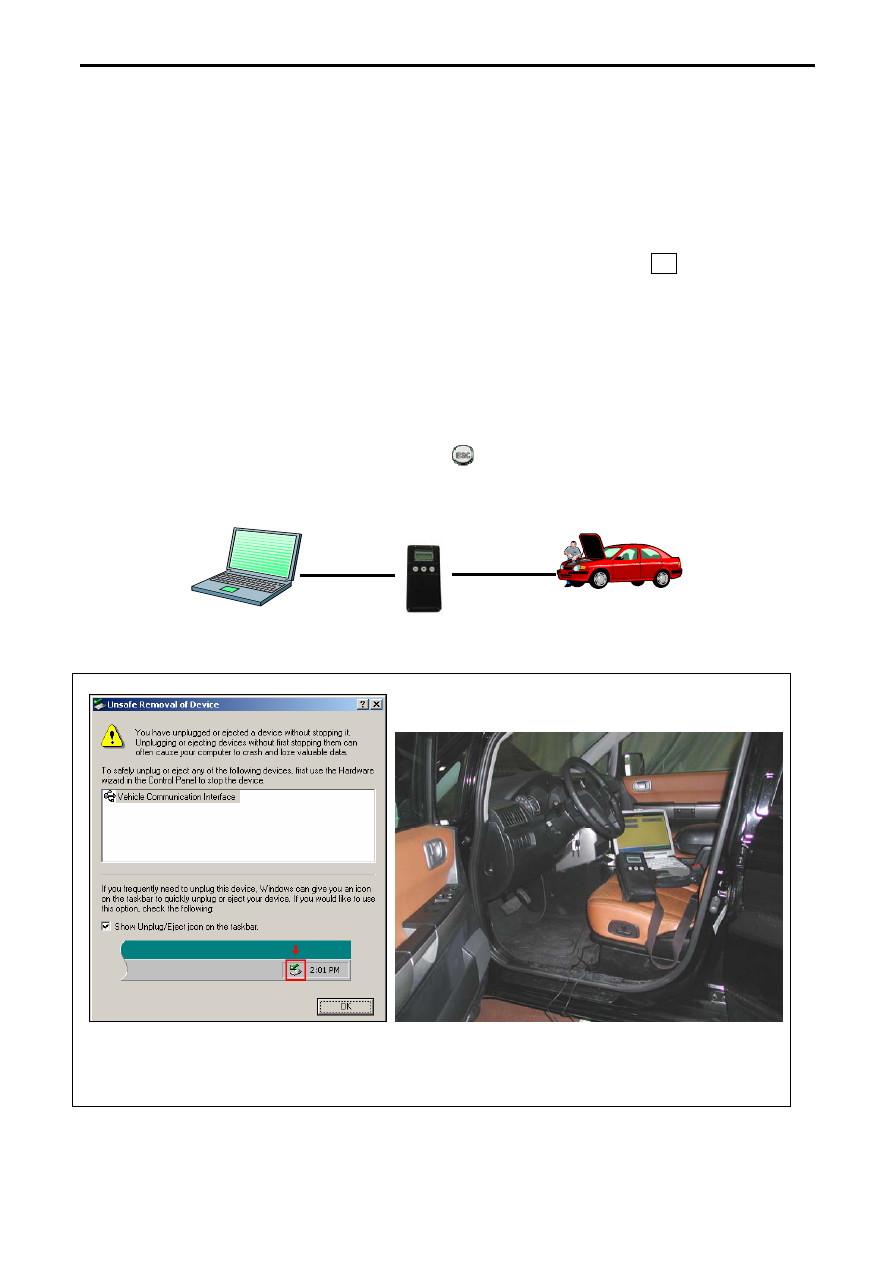

ПОИСК НЕИСПРАВНОСТЕЙ

(6)  Рекомендуемая последовательность подсоединения жгутов проводов


[1] Запустите PC.
[2] Пока PC загружается, подсоедините кабель USB к V.C.I.
[3] После загрузки PC до основного меню MUT-III подсоедините кабель USB к компьютеру.
™

  Отсоединение  кабеля USB от V.C.I. производите  только  после  отключения  компьютера.

Тем  не  менее,  если  отсоединить  кабель USB во  время  работы,  появится
предупреждающая  надпись,  как  показано  на  рисунке 1, говорящая  о  нарушении
соединения между устройствами. Закройте надпись нажатием кнопки OK.

[4] Выберите соответствующий основной жгут проводов MUT-III. Подсоедините его к V.C.I.
[5]  Подсоедините  жгут  основных  проводов MUT-III к  автомобильному  разъему  передачи

данных. Смотрите рисунок 2.
Примечание: Отсоединение жгутов проводов производить в обратном порядке.

[6]  Включите  питание V.C.I. и  убедитесь,  что  индикатор,  расположенный  в  верхней  правой

части LCD экрана, светится зеленым цветом.

В настоящее время иногда проводится модернизация версии V.C.I. В основном это связанно с
модернизацией  системы MUT-III. Обычно  время,  затрачиваемое  на  модернизацию V.C.I.,
около  минуты.  Если  в  процессе  модернизации  появилась  ошибка,  перезапустите V.C.I.
выключив питание, а за тем, удерживая кнопку

, включив его снова.

[7] Из системного меню MUT-III включите зажигание автомобиля и начинайте процесс
диагностирования.












[5]

[2]

[3]

[4]

[1]

[6]

[7]























<Рис.1>

<Рис.2>
