ПОИСК НЕИСПРАВНОСТЕЙ

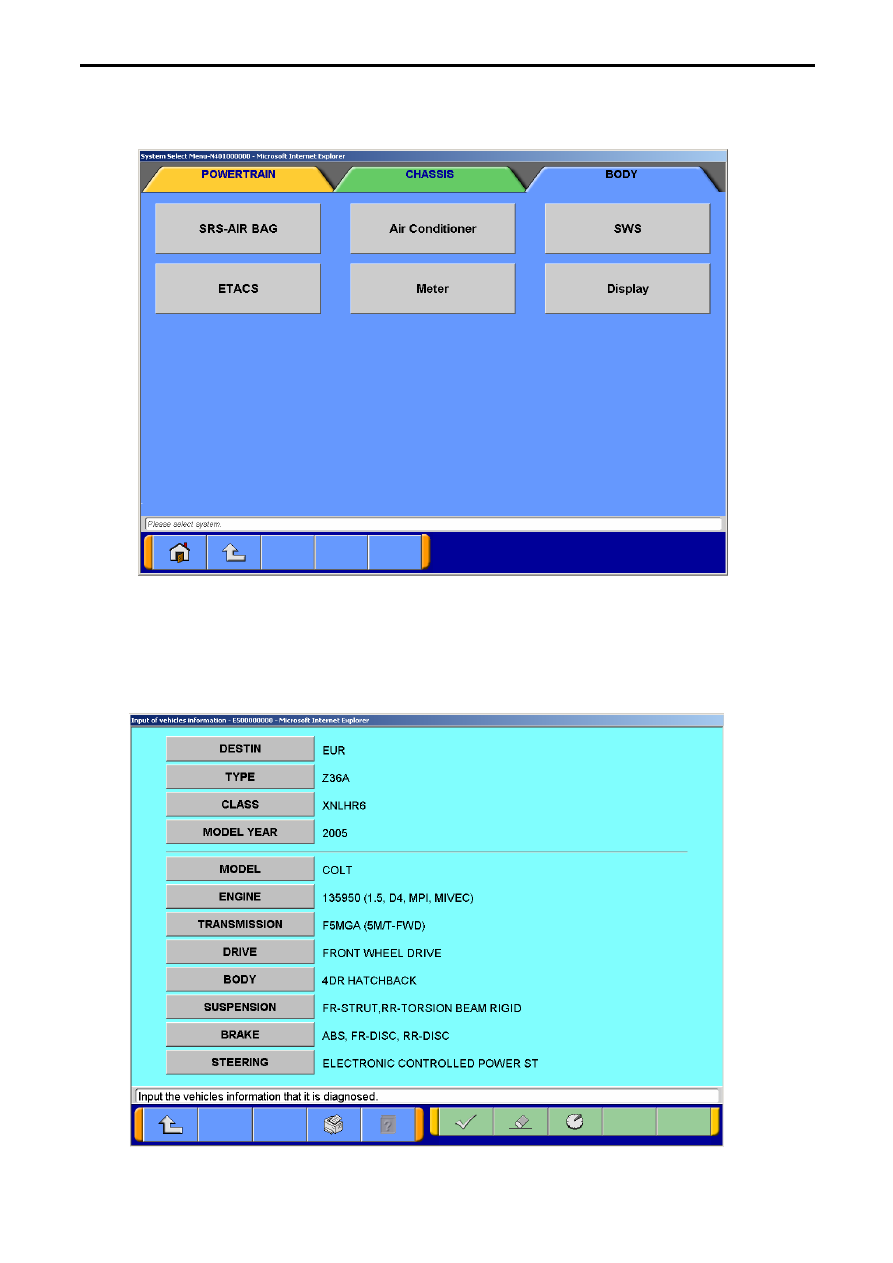

Если картридж монитора SWS не подсоединен к автомобилю, то режим SWS MONITOR не
возможен.






















(g) Диагностика шины CAN

ВНИМАНИЕ При диагностике шины CAN используйте основной жгут проводов А (MB991910)
из комплекта MUT-III.



Примечание:

Для проведения диагностики требуется указать модельный код автомобиля.






























5 – 36

ПОИСК НЕИСПРАВНОСТЕЙ

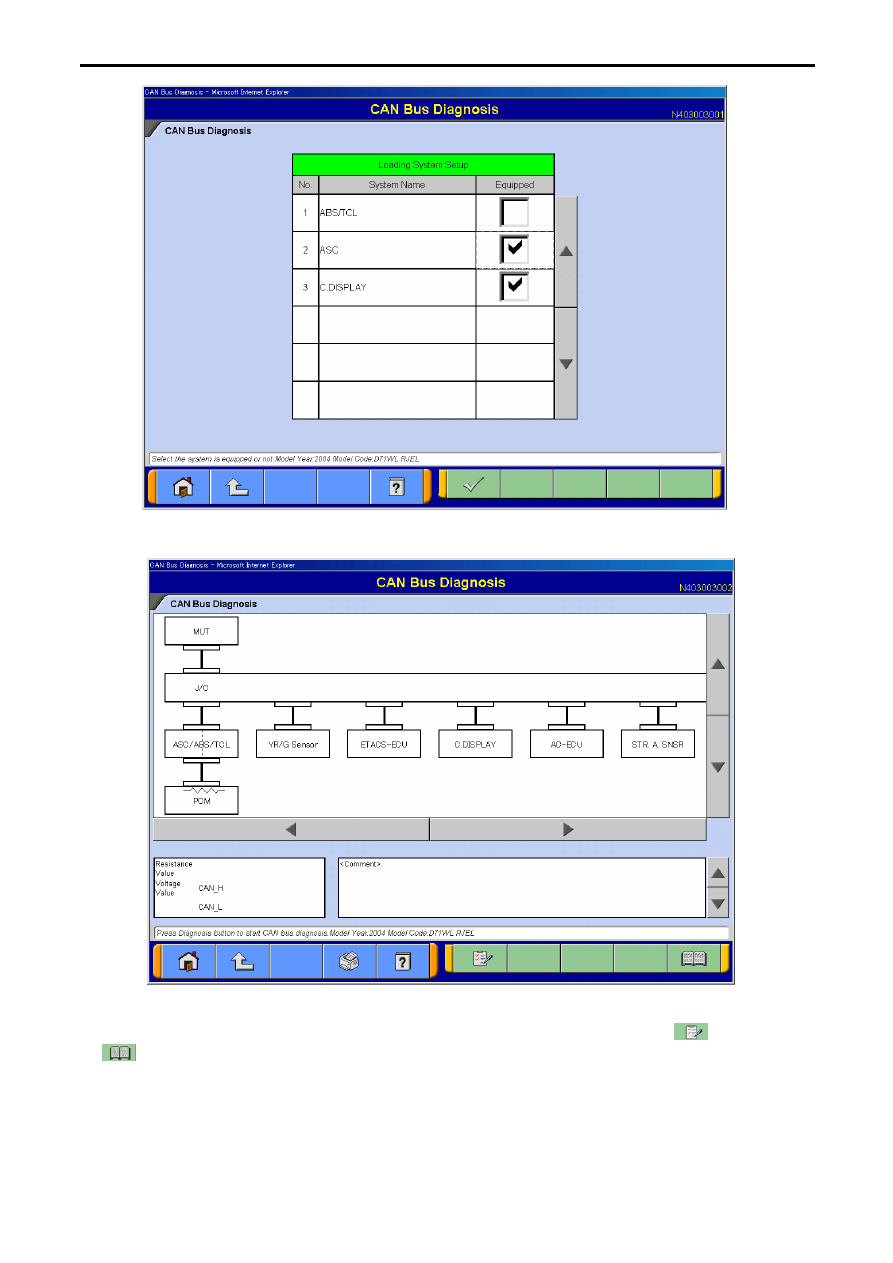

Для корректной диагностики необходимо правильно выбрать комплектацию автомобиля.


























В окне версии выводится список электронных блоков ECU.
Чтобы запустить процесс диагностики шины CAN, следует нажать кнопку

.

 — Вывод информации из руководства по техническому обслуживанию, относящейся к

ошибкам.



5 – 37



ПОИСК НЕИСПРАВНОСТЕЙ

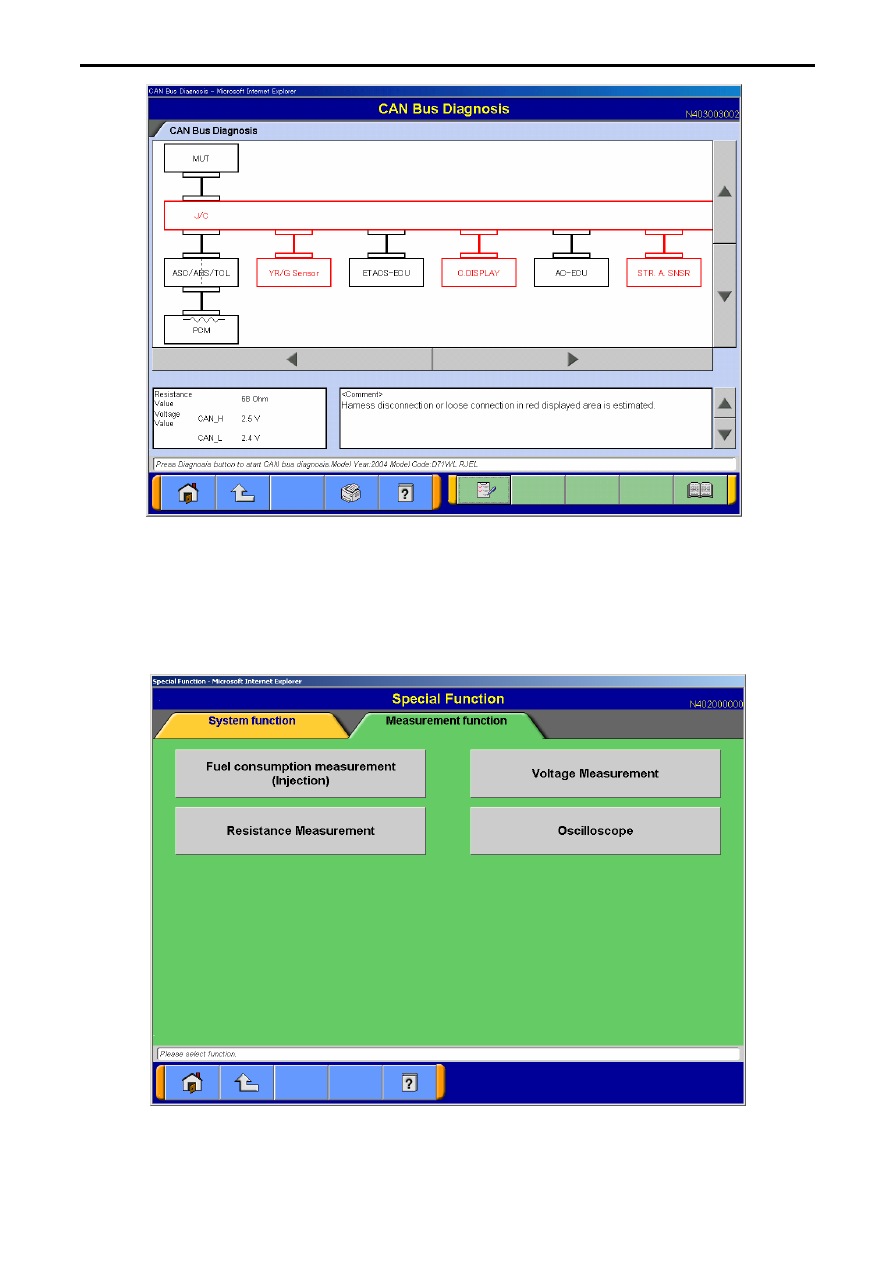

Результаты диагностики отображаются в окне конфигурации. (Места, содержащие ошибки,

обозначены красным цветом.)

(h) Работа в качестве измерительного устройства (топливная экономичность, напряжение,
сопротивление, давление топлива, натяжение ремня)


























5 – 38

ПОИСК НЕИСПРАВНОСТЕЙ

Измерение топливной экономичности
Выберете кнопку Fuel consumption measurement (Injection) из меню Measurement Function
(измерительные функции).

Измерение сопротивления
Выберете кнопку Resistance Measurement из меню Measurement Function (измерительные
функции).
Для измерения сопротивления, подсоедините измерительный адаптер к V.C.I.

Существует два варианта этой функции:

•  при помощи V.C.I. (без подключения PC)
•  с помощью PC с выводом данных на его экран.

Пределы измерения сопротивлений 0-100 кОм.

Измерение напряжения
Выберете кнопку Voltage Measurement из меню Measurement Function (измерительные
функции).
Для измерения напряжения, подсоедините измерительный адаптер к V.C.I.

Существует два варианта этой функции:

•  при помощи V.C.I. (без подключения PC)
•  с помощью PC с выводом данных на его экран.

Пределы измерения напряжения постоянного тока 0-

±40 В.


Измерение давления топлива
Для измерения давления топлива, используйте комплект приспособлений для измерения
давления топлива.

Измерение натяжения ремня
Для измерения натяжения ремня, путём измерения частоты собственных резонансных
колебаний, используйте комплект приспособлений для измерения натяжения ремня.

(i)  Работа в качестве осциллографа
Эта функция дает вам возможность наблюдать на РС форму сигнала.
Выберете кнопку Oscilloscope из меню Measurement Function (измерительные функции).

Пределы измерения напряжения постоянного тока 0-

±40 В с разрешением 0.1В.

Минимальный интервал выборки  500 мкс

(j) Перепрограммирование ECU

Эта функция позволяет обновлять программу, установленную в ECU, при помощи MUT-III.
