Электрооборудование шасси





--

X

Управление запуском

двигателя

--

X

Управление

вентилятором

системы охлаждения

X

--

(  передано  н

а

  панель  при

боров

 )



Зуммер

X

--

(  передано

WCM / KOS* )

Дистанционное

открывание дверей

X

X

Охранная сигнализация

X

X

Электропривод

регулировки и

складывания

наружных зеркал

заднего вида

X

X

Плафон внутреннего

освещения

X

X

Центральный замок

X

X

Указатели поворотов,

аварийная

сигнализация

X

X

Стеклоочиститель

X

X

Освещение

GRANDIS

(NA4W)

OUTLANDER (CW8W)

Функции ETACS













































*  WCM – модуль беспроводного управления (Wireless Control Module)      KOS – система
управления без ключа (Keyless Operation System)
Добавились новые функции:

• межсетевого интерфейса (gateway)
• кодирование вариантов (variant coding)
• управление вентилятором системы охлаждения
• управление запуском двигателя



3 – 26



Электрооборудование шасси





a) Функция межсетевого интерфейса (gateway)


На выпускаемых в настоящее время автомобилях Mitsubishi существует несколько

независимых шин. Для обмена данными между этими сетями в блоке ETACS расположен
сетевой интерфейс. Блок ETACS – главный элемент автомобильной сети и осуществляет
направление данных, диагностику шин и диагностику соединений.







Межсетев

ой



интерфей

Диагности

ческая



CAN C






















        CAN B

  83,3 кбит/

LIN




19,2  кбит/

с



500  кбит/с

500  кбит/

Рис. 3-46








Направление данных
  Направление данных – это обмен данными в реальном масштабе времени между

независимыми шинами.


Диагностика шин
Диагностический прибор MUT III не может непосредственно измерить разрыв или замыкание

каждой шины, поэтому диагностику шин и запоминание кода неисправности осуществляет
блок ETACS.


Диагностика соединения
Блок ETACS определяет блок управления, имеющий ошибку соединения с шиной, и

запоминает код неисправности.









3 – 27





Электрооборудование шасси

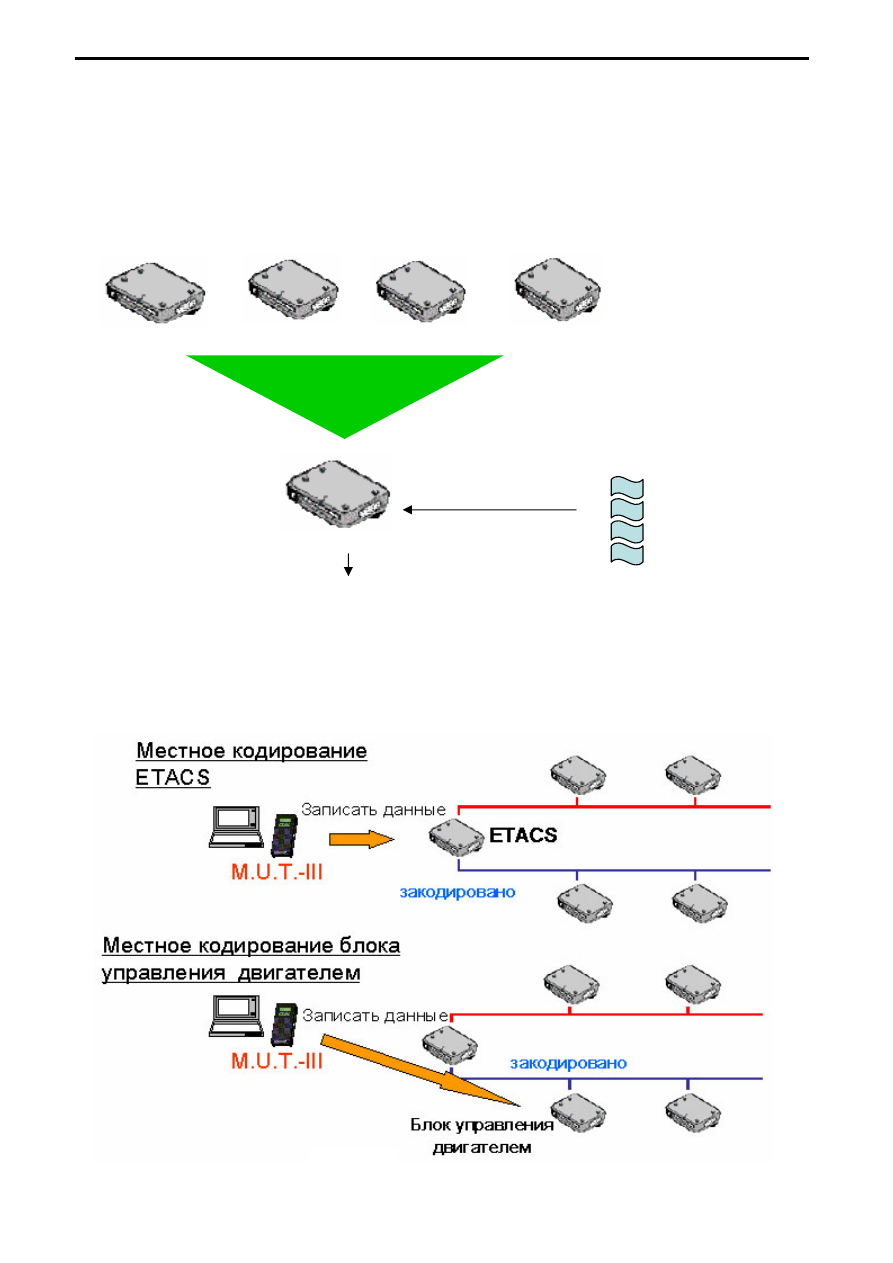

b) Функция кодирования вариантов (variant coding)

Существует несколько различных блоков управления, которые отличаются друг от друга в

зависимости от исполнения автомобиля или его назначения. Чтобы уменьшить их
разнообразие, можно изготовить один единственный вариант блока управления. В этом блоке
будут записаны все возможные варианты комплектации автомобиля, и останется только
выбрать именно тот вариант, который соответствует автомобилю.

Кодирование вариантов это не перепрограммирование блока управления и

программное обеспечение не перезаписывается!



A

B

C

D

Преж

й

Объедин

й

A

B

C

D

Набор

  д

Нов

й

Записат

ь

  набор

данных

B

Работат


















Существует несколько типов кодирования.

B

Рис. 3-47

Местное кодирование



При местном кодировании данные записываются непосредственно в блок управления при

помощи MUT III. Возможно только для блока управления двигателем и блока ETACS.

Производится на заводе изготовителе или у диллеров при замене блоков.























3 – 28

Рис. 3-48



Электрооборудование шасси



Данные записываемые при местном кодировании уникальны для каждого автомобиля и

содержит информацию о номере VIN,номере блока управления, модельном коде, модельном
годе и опционном коде этого автомобиля.

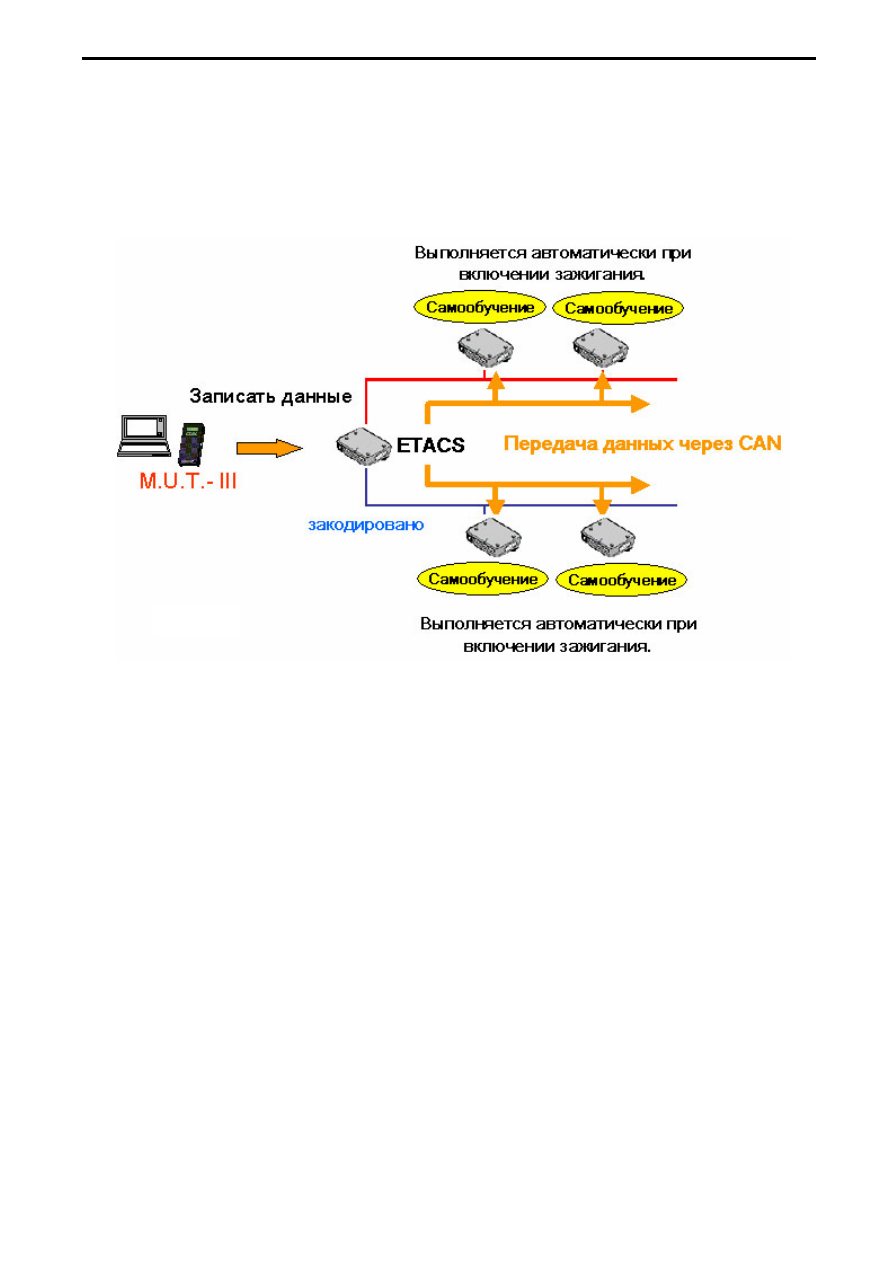

Глобальное кодирование
Данные, которые были записаны при местном кодировании в блок ETACS, передаются    в

другие блоки управления через шину CAN и они конфигурируются самостоятельно.

Для глобального кодирования MUT III не нужен.


Рис. 3-49





















Опционное кодирование
Это кодирование необходимо, когда некоторое дополнительное оборудование

устанавливается позже непосредственно дилером.

Например, противотуманные фары, дополнительные динамики, навигационное

оборудование, аудиооборудование других производителей (если поддерживается
подключение к CAN),    датчик дождя и др.

Производится с помощью MUT III.

Кодирование параметров (customization)

Некоторые параметры могут изменяться по желанию владельца автомобиля. Например,
можно изменить функцию подтверждения включения охранной сигнализации,
автоматического складывания зеркал заднего вида и др.














3 – 29
