Электрооборудование шасси




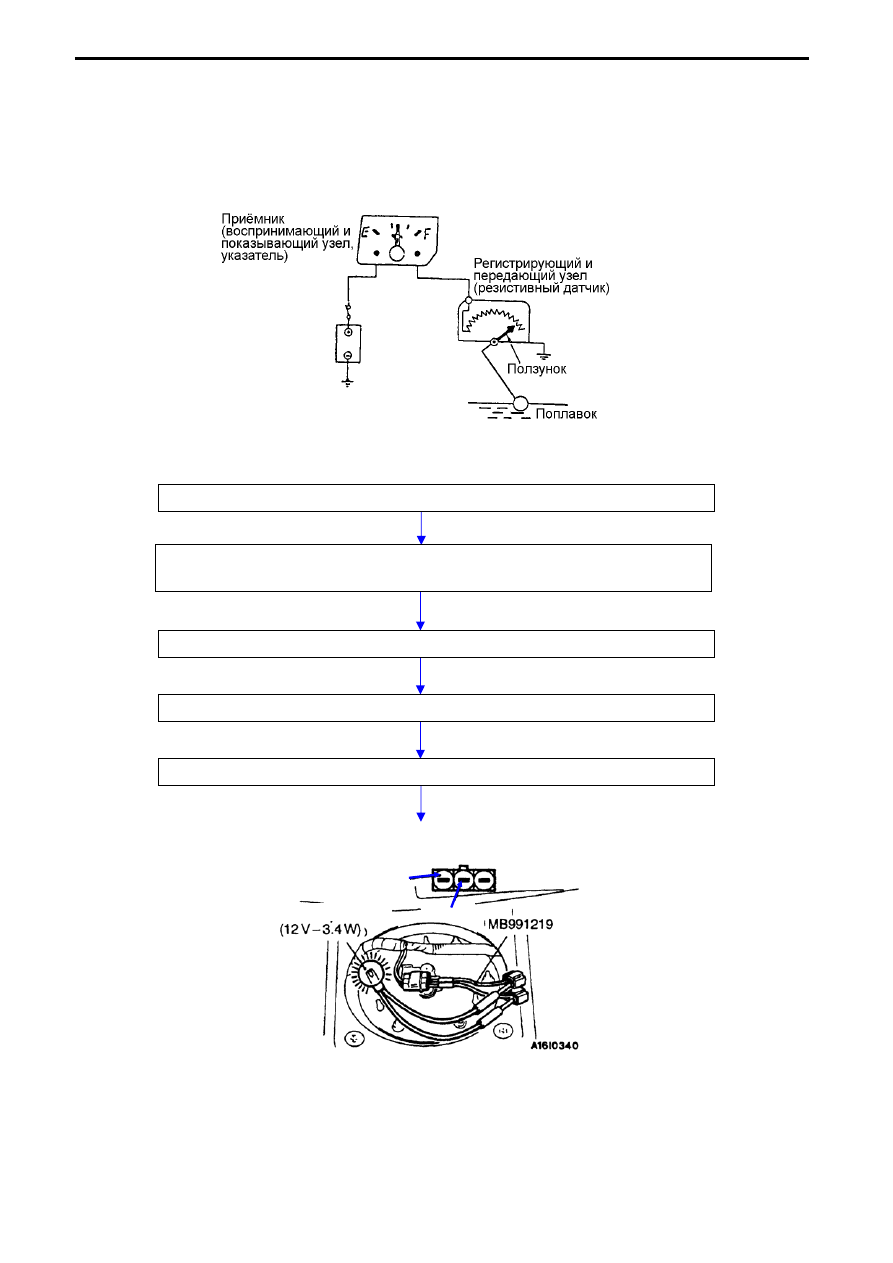

(3)  Измеритель уровня топлива


Измеритель уровня топлива, как и указатель давления масла, состоит из датчика (реостатный
датчик на основе проволочного резистора) и приёмника (воспринимающего и показывающего
узла).


Рис. 3-38












ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ КОЛИЧЕСТВА ТОПЛИВА


Отсоедините электрический разъём от датчика количества топлива





Подсоедините контрольную лампу к разъёму.






Включите зажигание.




Проверьте состояние контрольной лампы и указателя.




Контрольная лампа горит





                                                                OK



Масса

Контрольная лампа

Измеритель уровня

топлива













Рис. 3-39







3 – 22



Электрооборудование шасси




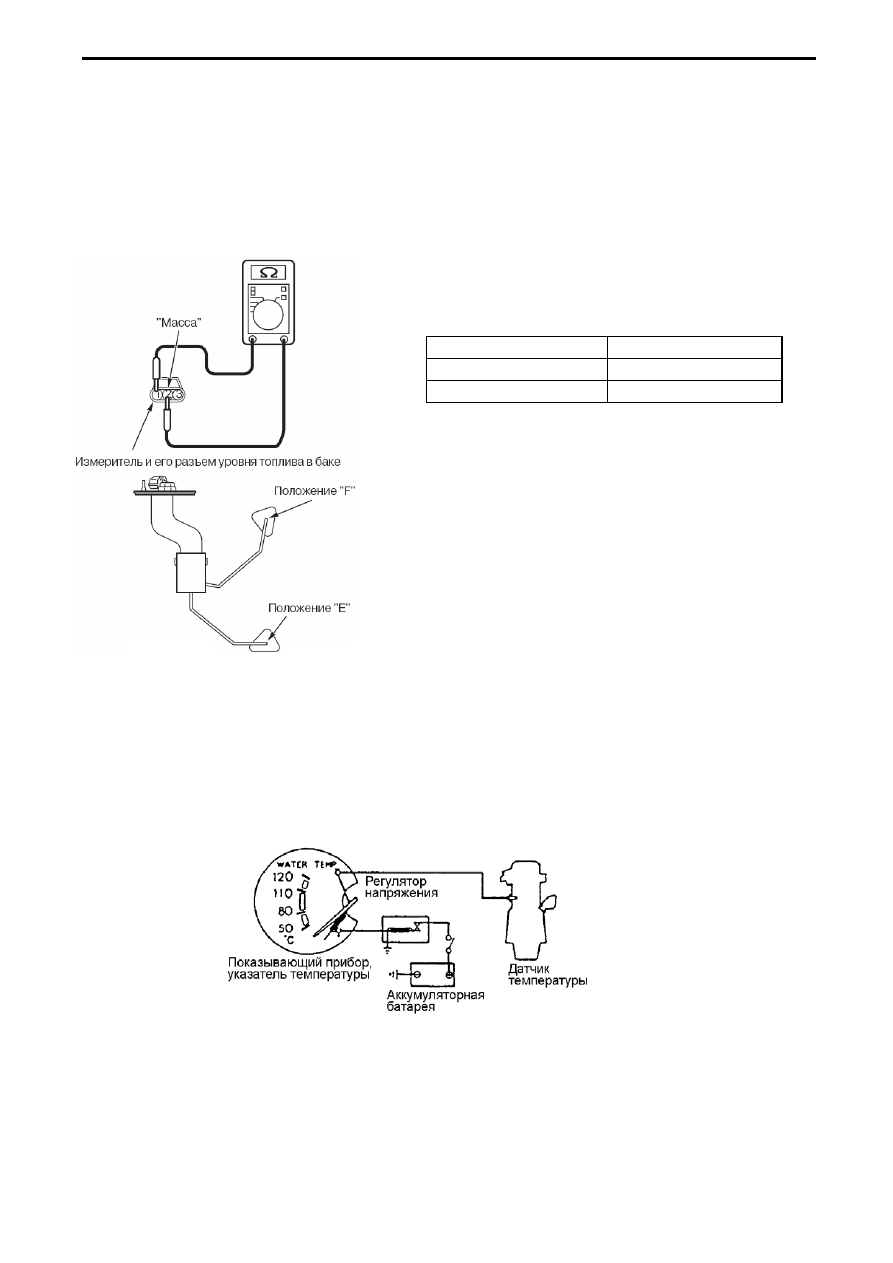

ПРОВЕРКА ДАТЧИКА ИЗМЕРИТЕЛЯ УРОВНЯ ТОПЛИВА
Для проведения проверки извлеките датчик из топливного бака.


ПРОВЕРКА СОПРОТИВЛЕНИЯ РЕЗИСТОРА ДАТЧИКА ИЗМЕРИТЕЛЯ УРОВНЯ ТОПЛИВА
1.  Проверьте величину сопротивления между "сигнальным" и "массовым" выводами датчика

при положении поплавка в точке F (наивысший уровень) и в точке Е (низший уровень).

2.  Убедитесь,  что  величина  сопротивления  плавно  меняется  при  плавном  перемещении

поплавка между точками F (наивысший уровень) и Е (низший уровень).

























Рис. 3-40

Номинальное значение:

Положение поплавка

Сопротивление

Положение F

3

±1Ω

Положение E

110

±1Ω





(4)  Указатель температуры охлаждающей жидкости двигателя


Указатель температуры охлаждающей жидкости двигателя, как и указатель количества
топлива, а также указатель давления масла, состоит из датчика (регистрирующего и
передающего узла), а также приёмника (воспринимающего и показывающего узла). В качестве
регистрирующего узла указателя обычно используется термистор.














Рис. 3-41








3 – 23





Электрооборудование шасси



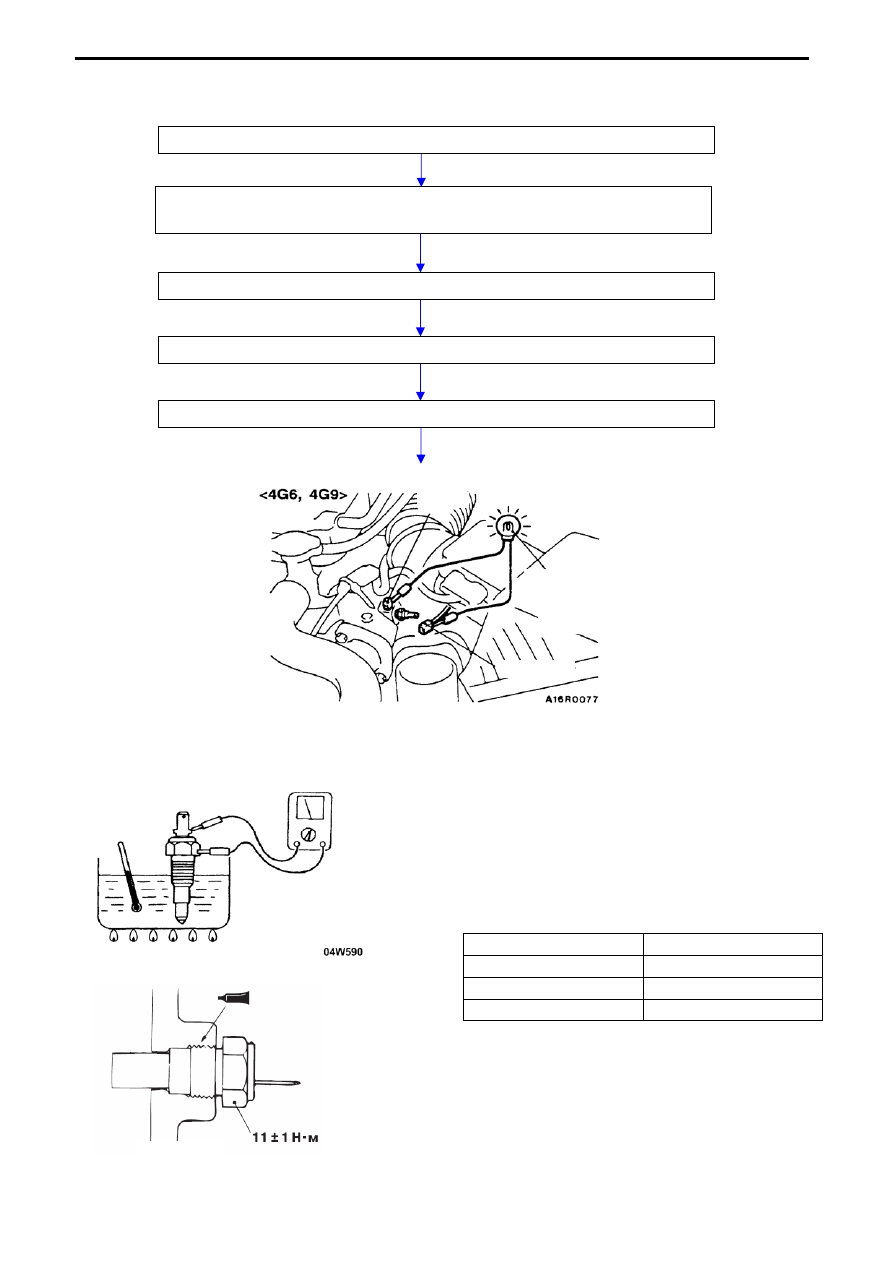

ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ


Отсоедините электрический разъём от датчика температуры





Подсоедините контрольную лампу (12V – 3.4W)

между разъёмом провода и массой .




Включите зажигание.




Проверьте состояние контрольной лампы и указателя.




Контрольная лампа горит





                                                                OK














ПРОВЕРКА ДАТЧИКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ



1.   Слейте из двигателя охлаждающую жидкость.

Масса

Контрольная

лампа

Разъём

12V – 3.4W

Рис. 3-42

Термометр

Мультиметр

Рис. 3-43

2.  Снимите датчик температуры охлаждающей
жидкости.
3.  Для проверки сопротивления датчика погрузите его в
нагретую до 70ºС воду..



Номинальное значение:  70

°C 104±13.5Ω

     Справочное значение:

Температура

Сопротивление

50

°C 230Ω

60

°C 155Ω

80

°C 73Ω



4. После проверки нанесите герметик на резьбовую
часть датчика температуры и затяните его указанным
моментом(11

±1 N.m)



   Невысыхающий герметик:  3M 1215 или эквивалент

5. Залейте охлаждающую жидкость.



3 – 24

Рис. 3-44



Электрооборудование шасси



5.  Системы с электронным управлением

(1)

Система  управления  задержкой  сигнала  блокировки  центрального  замка  и

предупреждения  о  включенном  освещении



ETACS (Electronic Time and Alarm Control

System)



Система ETACS была введена на автомобиле в связи с необходимостью управлять с

одного блока различными временными промежутками, используемыми сигнализацией и
другими электронными компонентами.

Основные функции системы ETACS: • управление освещением • управление

стеклоочистителем • управление указателями поворота и аварийной сигнализацией •
управление центральным замком • управление плафоном внутреннего освещения
 • управление электроприводом складывания наружных зеркал • управление охранной
сигнализацией

Блок системы ETACS расположен на соединительном блоке (J/B) с обратной стороны.



Сейчас функции системы значительно расширились, и изменилось в связи с этим и её

название. ETACS – Electronic Total Automobile Control System (Электронная система
полного управления автомобилем).

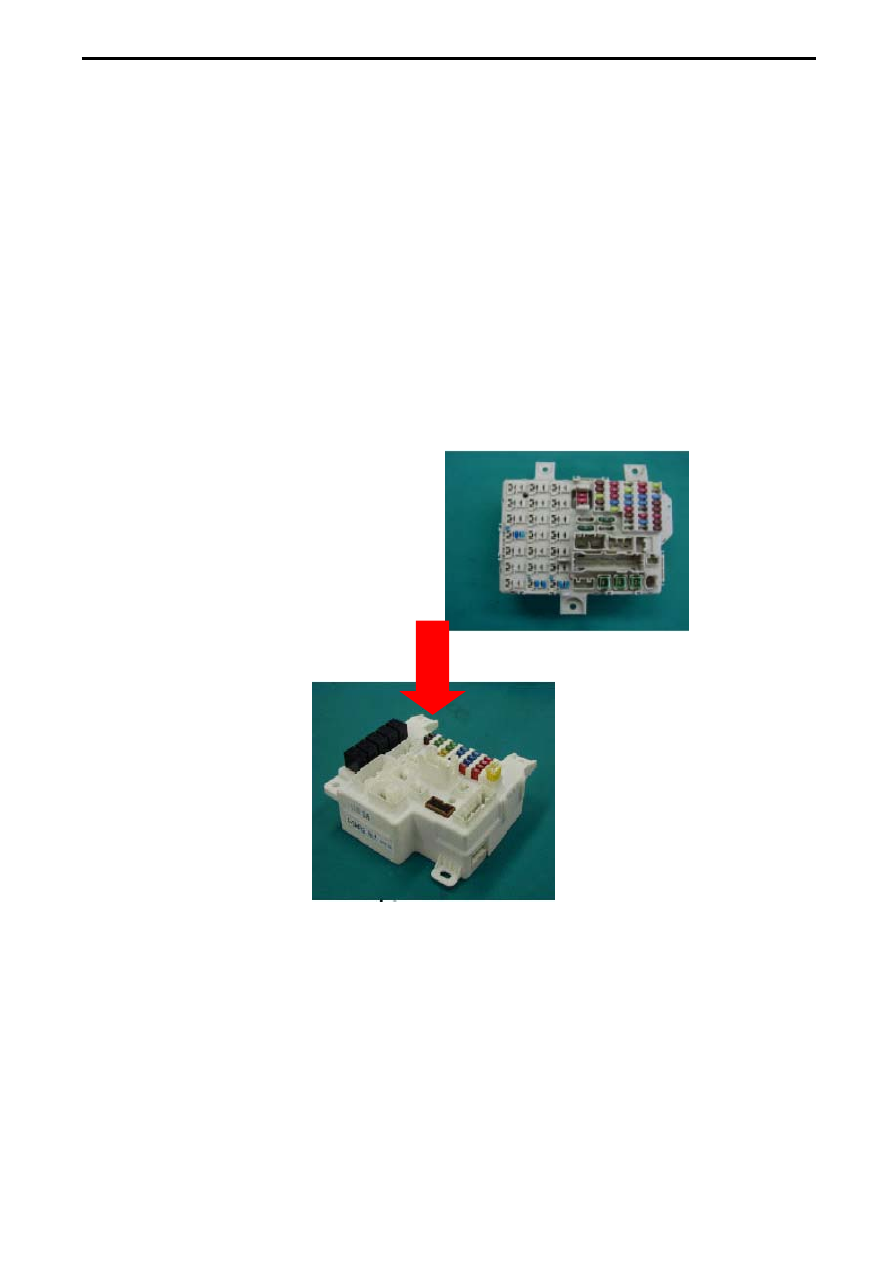

Блок ETACS конструктивно объединён с соединительным блоком в одном корпусе.



J/B

Новый

ETACS









ETACS


















Рис. 3-45






3 – 25
