Mitsubishi: техническое обслуживание автомобилей - часть 567







Электрооборудование шасси



(4)  Снятие, проверка и установка стеклоочистителя и стеклоомывателя

(WM раздел 54 «Электрооборудование шасси»)

(a)  Поиск неисправностей

При возникновении одной из следующих неисправностей и невозможности устранить их

простыми регулировками, необходимо снять вызывающие подозрение детали,
проверить и при необходимости их заменить.



• Неисправность электродвигателя

стеклоочистителя



•  Стеклоочиститель не работает
•  Стеклоочиститель не выключается
•  Стеклоочиститель останавливается в

неправильном положении

•  Шум при работе стеклоочистителя


• Электродвигатель стеклоочистителя и

рычаги неправильно соединены

•  Нарушение работы стеклоочистителя
•  Шум при работе стеклоочистителя


• Электродвигатель стеклоомывателя

неисправен, засорены распылители



•  Стеклоомывающая жидкость не подается


• Выключатели стеклоочистителя и

стеклоомывателя неисправны



•  Стеклоочиститель не работает
•  Стеклоочиститель не выключается
•  Стеклоочиститель не работает в прерывистом

режиме

•  Стеклоомывающая жидкость не подается


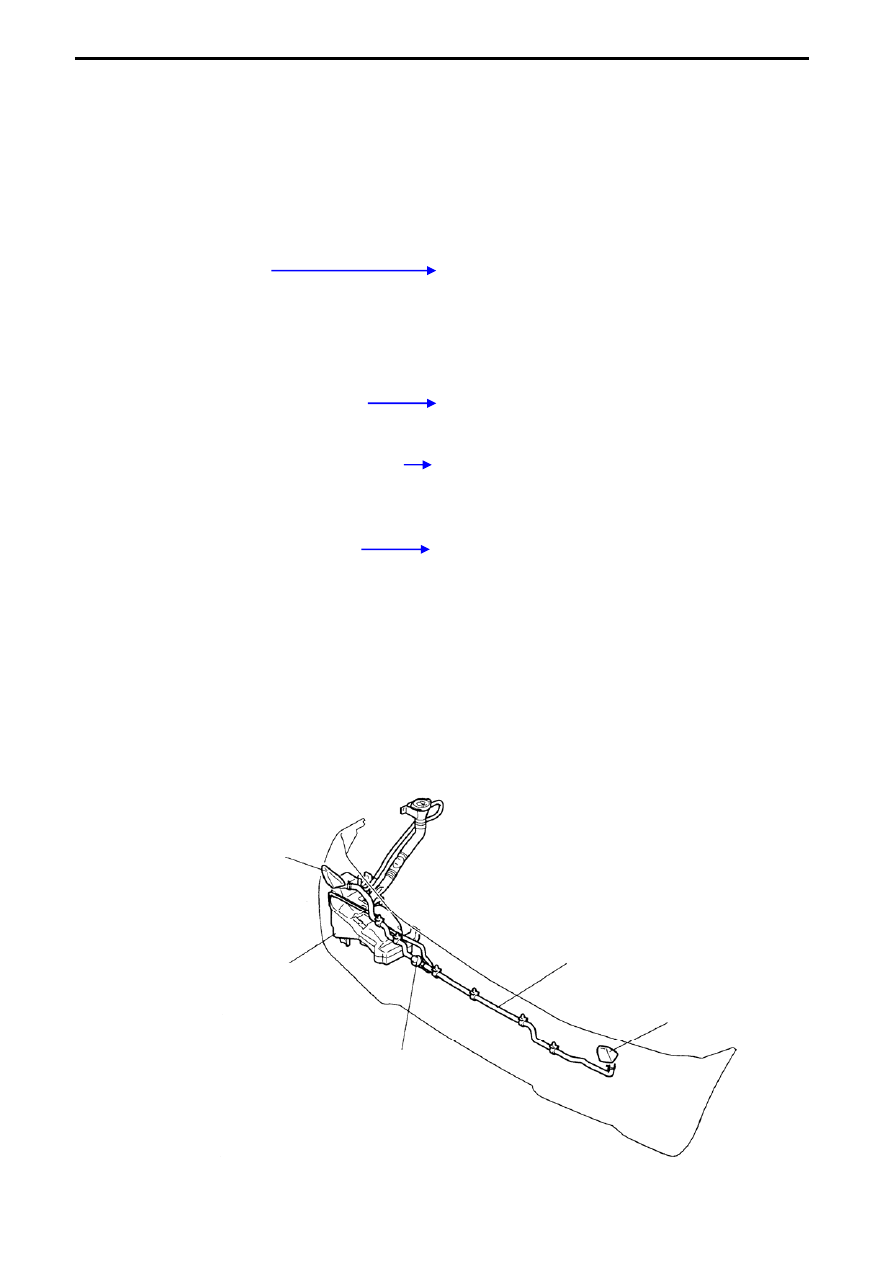

(b)  Стеклоомыватель фар

Стеклоомыватель фар    может быть установлен на автомобиль как дополнительное
оборудование, и необходим для удаления грязи с поверхности фар и улучшения
видимости при движении в ночное время.
Стеклоомыватель фар состоит из 2-х распылителей соединённых через трубки и
обратный клапан к насосу находящемуся в бачке.



Электродвигатель

стеклоочистителя





Распылитель

Распылитель

Трубка

Обратный клапан

Рис. 3-20




















3 – 14



Электрооборудование шасси



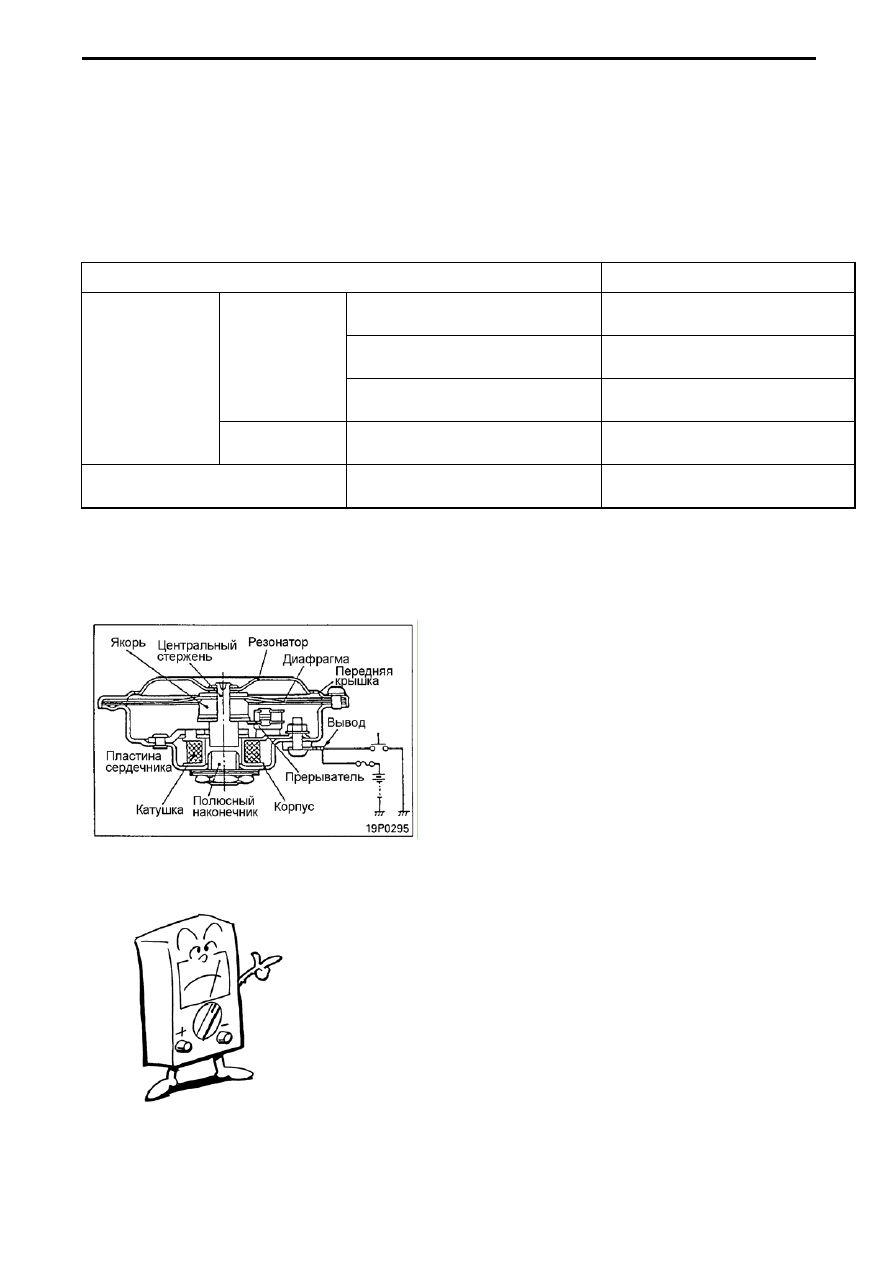

3.  Звуковой сигнал

(1)  Общие сведения



Звуковой сигнал предназначен для обеспечения безопасности движения автомобилей и

служат для оповещения пешеходов и других водителей, когда возникает опасная ситуация.

Выключатель звукового сигнала расположен на рулевом колесе.
Типы звуковых сигналов и типы автомобилей, на которых они используются, приведены в

следующей таблице.


Тип

Применение

Легковые автомобили, малые

грузовики

Диафрагменный (шумовой)

Тональный (со спиральным

раструбом)

Легковые автомобили, малые

грузовики

Постоянного

тока

Цилиндрический

Тяжелые автобусы, грузовики,

специальные автомобили

Электрические

особенности

Переменного

тока

Шумовой с цилиндрическим

раструбом

Специальные автомобили

Пневматический

Тяжелые автобусы, грузовики,

специальные автомобили

С цилиндрическим раструбом



Звуковые сигналы, используемые на легковых автомобилях Мицубиси, а также на малых

грузовиках - электрические, постоянного тока, диафрагменные.


(2)  Принцип работы диафрагменного звукового сигнала постоянного тока



1. При замыкании контактов выключателя сигнала

проходящий через его катушку ток создаёт
электромагнитную силу, притягивающую
сердечник. Сердечник перемещает диафрагму
вниз.

2. Когда сердечник переместится до

определённого положения, контакты
прерывателя размыкаются. В результате ток,
питающий катушку, прерывается и
электромагнитная сила исчезает. Однако
сердечник продолжает перемещаться под
действием силы инерции, пока не упрётся в
полюсный наконечник. После этого диафрагма
за счёт своей упругости начинает двигаться в
обратном направлении вместе с сердечником и
возвращается в исходное положение.

Рис. 3-21

3. Контакты прерывателя замыкаются снова, и

возобновившееся протекание тока снова
вызывает рост электромагнитного поля, как это
описано в 1-м пункте. Затем происходит
повторение процессов. Звуковые волны,
создаваемые вибрирующей диафрагмой,
усиливаются резонатором и излучаются во
внешнюю среду в виде мощного звукового
сигнала.



3 – 15





Электрооборудование шасси

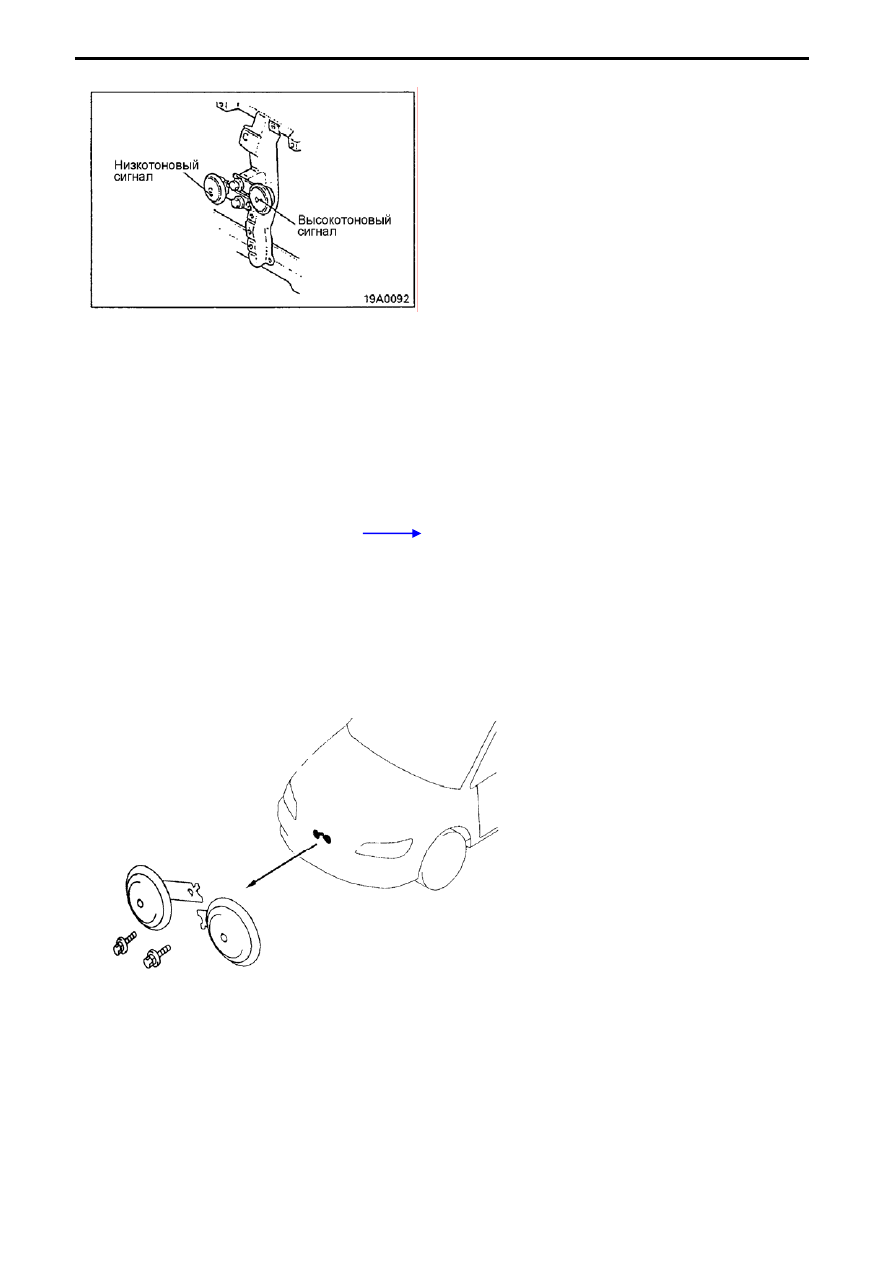

На

некоторых

моделях

автомобилей

используются  одновременно  и  низко-,  и
высокотоновые

звуковые

сигналы,

так

называемые двойные сигналы.

Комплект

двух

настроенных

сигналов

обеспечивает  наилучший  звуковой  эффект  с
учетом конкретных дорожных условий.





                               Рис. 3-22


(3)  Снятие, проверка, установка и регулировка звукового сигнала

(WM раздел 54 «Электрооборудование шасси»)

(a)  Поиск неисправностей


При возникновении одной из следующих неисправностей и невозможности устранить их
простыми регулировками, необходимо снять вызывающие подозрение детали,
проверить их и при необходимости заменить.



 •

Звуковой сигнал неисправен                    • Не издает звуковой сигнал





                      • Работает только один из двух сигналов





                      • Создает слишком слабый звук





                      • Создает нерегулярный звук





                      • Издает шум, похожий на звук ударов


(b)  Ключевые моменты для проверки и регулировки звуковых сигналов на

автомобилях Галант со стандартным бампером

















Рис. 3-23






3 – 16



Электрооборудование шасси

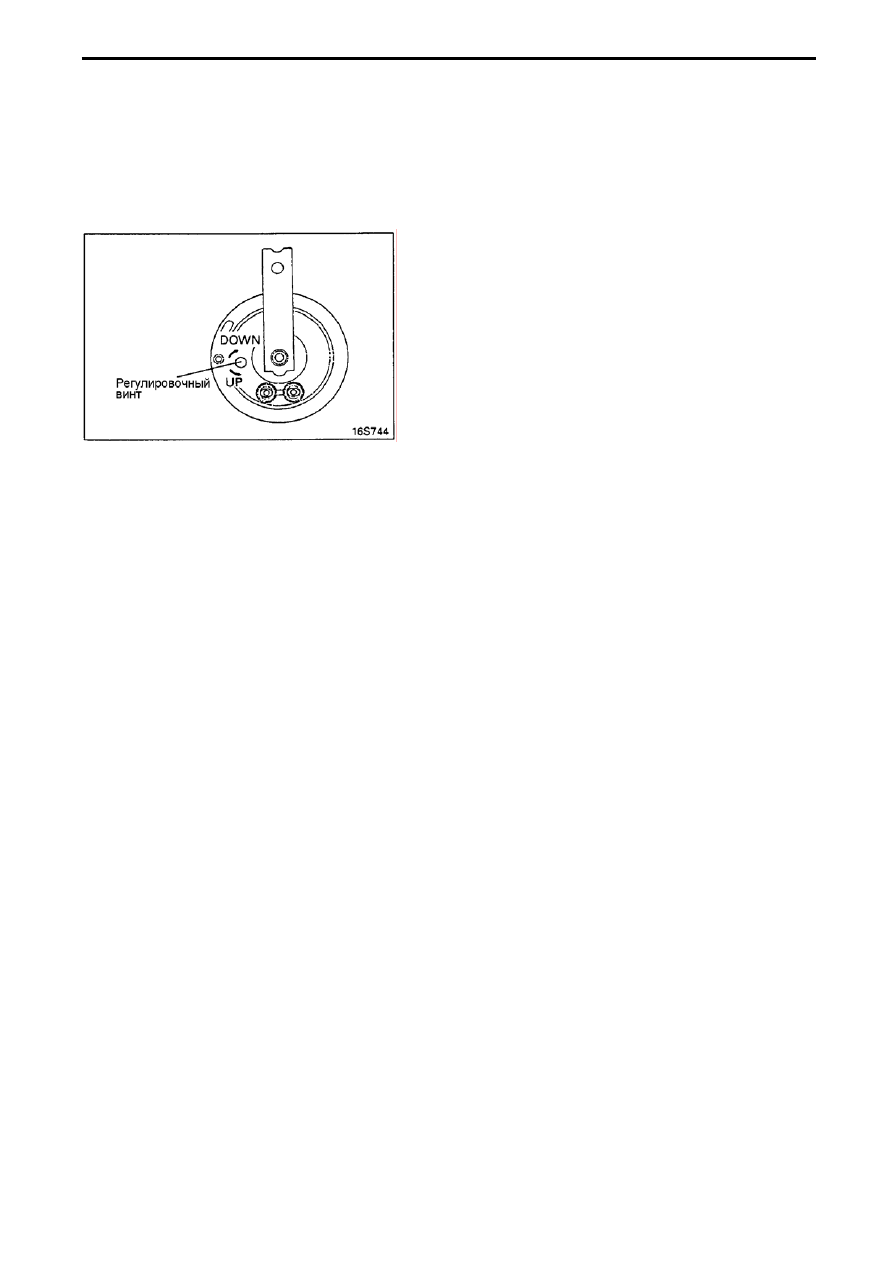

(c)  Проверка

1.  Ослабление фиксации регулировочного винта
2.  Наличие посторонних частиц и загрязнение

сигнала



(d)  Регулировка

1.  Зажмите кронштейн сигнала в тиски и

присоедините его выводы к заряженной
аккумуляторной батарее.

2.  Включите сигнал и вращайте регулировочный

винт для установки требуемого звука.

•  При слишком низком звуке вращайте

регулировочный винт в направлении "UP" в
пределах около 180º, и затем зафиксируйте его в
положении, в котором достигается наилучший
звук.

•  При слишком высоком звуке вращайте

регулировочный винт в направлении "DOWN" в
пределах от 20 до 30º, и затем зафиксируйте его
в положении, в котором достигается наилучший
звук.

Рис. 3-24

•  Если сигнал не издает звука, вращайте

регулировочный винт в направлении "UP" пока не
появится звук. Затем вращайте его в пределах
около 180º и зафиксируйте его в положении, в
котором достигается наилучший звук.

3.  Если регулировкой не удается достигнуть

результата, замените сигнал.

4.  После завершения регулировки зафиксируйте

регулировочный винт лаком для предотвращения
его отворачивания.





3 – 17
