Электрооборудование шасси



(2)  Иммобилайзер


Иммобилайзер это противоугонное устройство, которое не позволяет запустить двигатель
никаким другим ключом, кроме тех, которые были зарегистрированы именно на этом
автомобиле.

Система иммобилайзера состоит из:
• Ключа зажигания
• Кольцевой антенны
• Блока управления иммобилайзером (Immobilizer-ECU)
• Блока управления двигателем Engine-ECU (или engine-A/T-ECU)

Работа


1.  После поворота ключа в замке зажигания в положение ON, Engine-ECU посылает

сигнал запроса на разрешение запуска в Immobilizer-ECU. Получив запрос, он передает
через антенну случайную цифровую последовательность. Излученная энергия
запитывает цепи транспондера, который кодирует принятый сигнал в соответствии с
шифром (ID – код) имеющимся в нем, и передает его обратно в Immobilizer-ECU.



2. Immobilizer-ECU сравнивает полученный ID – код с имеющимся в его памяти. Если коды

совпадают, то формируется зашифрованный сигнал на разрешение запуска, а если нет,
то такого сигнала нет, и Engine-ECU запрещает работу системы зажигания и
топливной системы.
Кроме этого он случайным образом формирует новый ID- код,
который записывается в транспондер и сравнивается при следующем запуске
( возможно до 4 миллиардов кодов). Это делает невозможным подобрать ID- код.



3. Engine-ECU получив сигнал на разрешение запуска, расшифровывает его и сравнивает

с тем сигналом, который был послан им в самом начале и если они совпадают, то
разрешается запуск двигателя. Таким образом, Engine-ECU    проверяет соответствие
не только ключей, но и самого иммобилайзера.

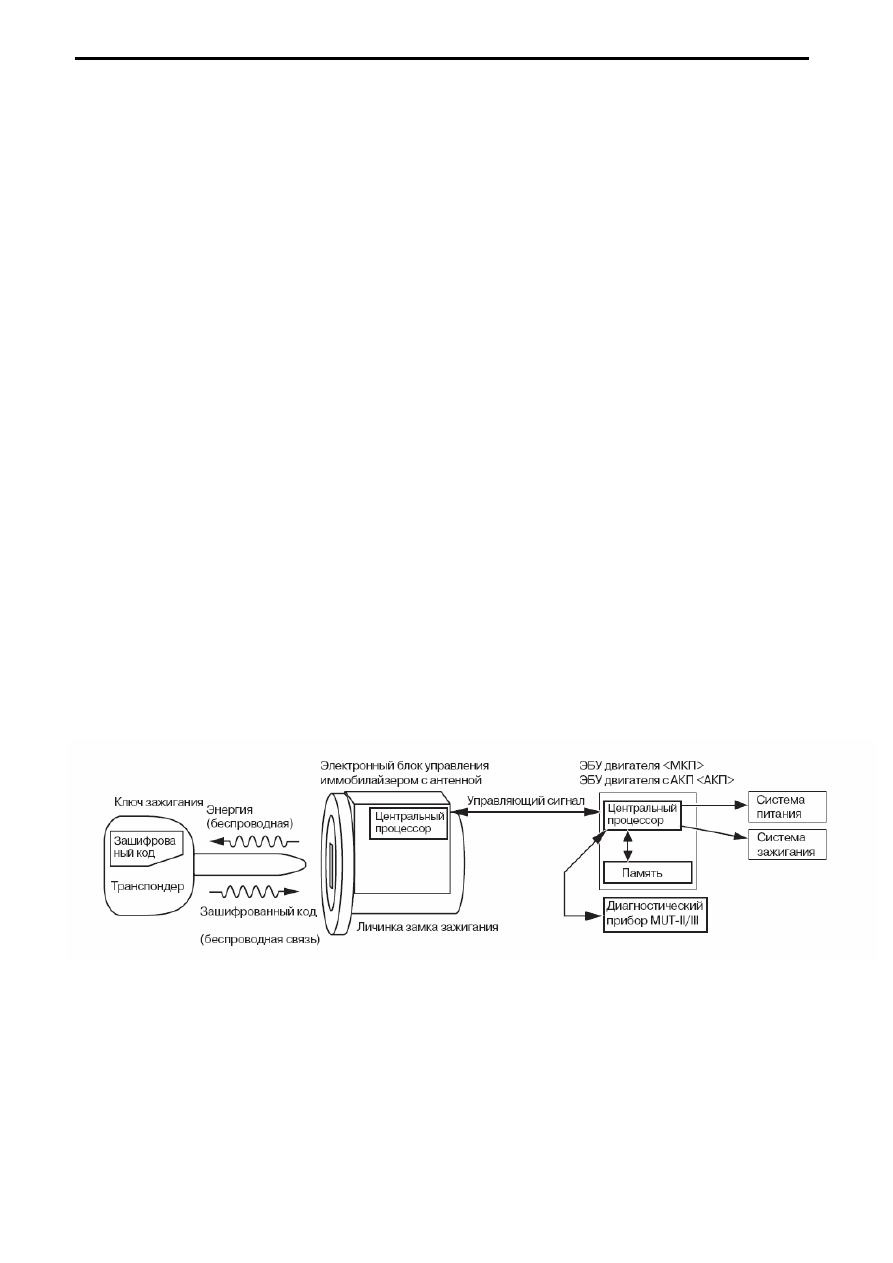

Рис. 3-50




На автомобиль, возможно зарегистрировать до 8 ключей. В случае добавления новых

ключей, или изменения количества зарегистрированных ключей (в случае утери), или замены
блоков Engine-ECU    и Immobilizer-ECU необходимо заново перерегистрировать коды или
заменить элементы системы.





3 – 30



Электрооборудование шасси



Бензиновые двигатели и дизельные двигатели с блоком управления



Immobilizer key

Engine ECU

Immobilizer ECU

Замена

Регистрация



A B A B A B A B

Замена

Engine-ECU

    oo oo oo  x  o  o

Перепрограммирование

Engine-ECU

    x x x x x x

Замена

Immobilizer-ECU  x x      x x o o

Перерегистрация ключей x x x x      o o



oo :  Требуется замена
o :  Требуется регистрация
x :  Сервисные операции не требуются

A  :  Galant, Pajero sport, L200, L400, Pajero, Lancer,
    Pajero io (исключая Pajero Pinin), CARISMA, Spacestar,
3000GT,
    DIAMANTE, Space runner,
  Space

wagon

до 2001

    Pajero iO (Pajero Pinin) до 2002
B  :  Galant, Pajero sport, L200, Pajero, Lancer, Pajero io
    (исключая Pajero Pinin), DIAMANTE, Space wagon после 2002


Дизельные двигатели без блока управления







Immobilizer key

Engine ECU

Immobilizer ECU

Замена

Регистрация



C D C D C D C D

Замена

FCV

ECU

    x x x x x x

Замена Immobilizer-ECU





oo

Перерегистрация ключей x  x  x  x

  o  o



oo :  Требуется замена
o :  Требуется регистрация
x :  Сервисные операции не требуются

C  :  Pajero Sport, L200, L400, Pajero, CARISMA    до 2001

D  :  Pajero sport, L200, L400, Pajero, CARISMA после 2002



3 – 31





Электрооборудование шасси



(3)  Система дистанционного открывания замков (Keyless Entry system)



(a)  Принцип работы


При нажатии кнопок LOCK или UNLOCK , все двери могут быть блокированы или
разблокированы без использования ключа, одновременно с этим лампы указателей
поворота (и/или лампы освещения салона) мигнут сигнализируя о срабатывании
системы (функция подтверждения срабатывания).
  Дополнительно могут быть добавлены следующие функции:
• Закрытие дверных окон кнопкой LOCK
• Закрытие люка кнопкой LOCK
•Складывание/раскладывание наружных зеркал заднего вида кнопками LOCK/UNLOCK





Автоматическая повторная блокировка замков.
Если после разблокировки системы с помощью пульта дистанционного управления ни
одна (включая крышку багажника) не была закрыта или открыта в течении определённого
периода времени (например 30 секунд), то блок ETACS выдаст повторную команду на
блокировку замков всех дверей





Система дистанционного открывания дверей не срабатывает в случае:
• Когда ключ находится в замке зажигания.
• когда открыта дверь или багажник.


(b)  Устройство


Система состоит из :
• Передатчик (обычно встроенный в ключ)
• Приемник и антенна
• Блок ETACS-ECU









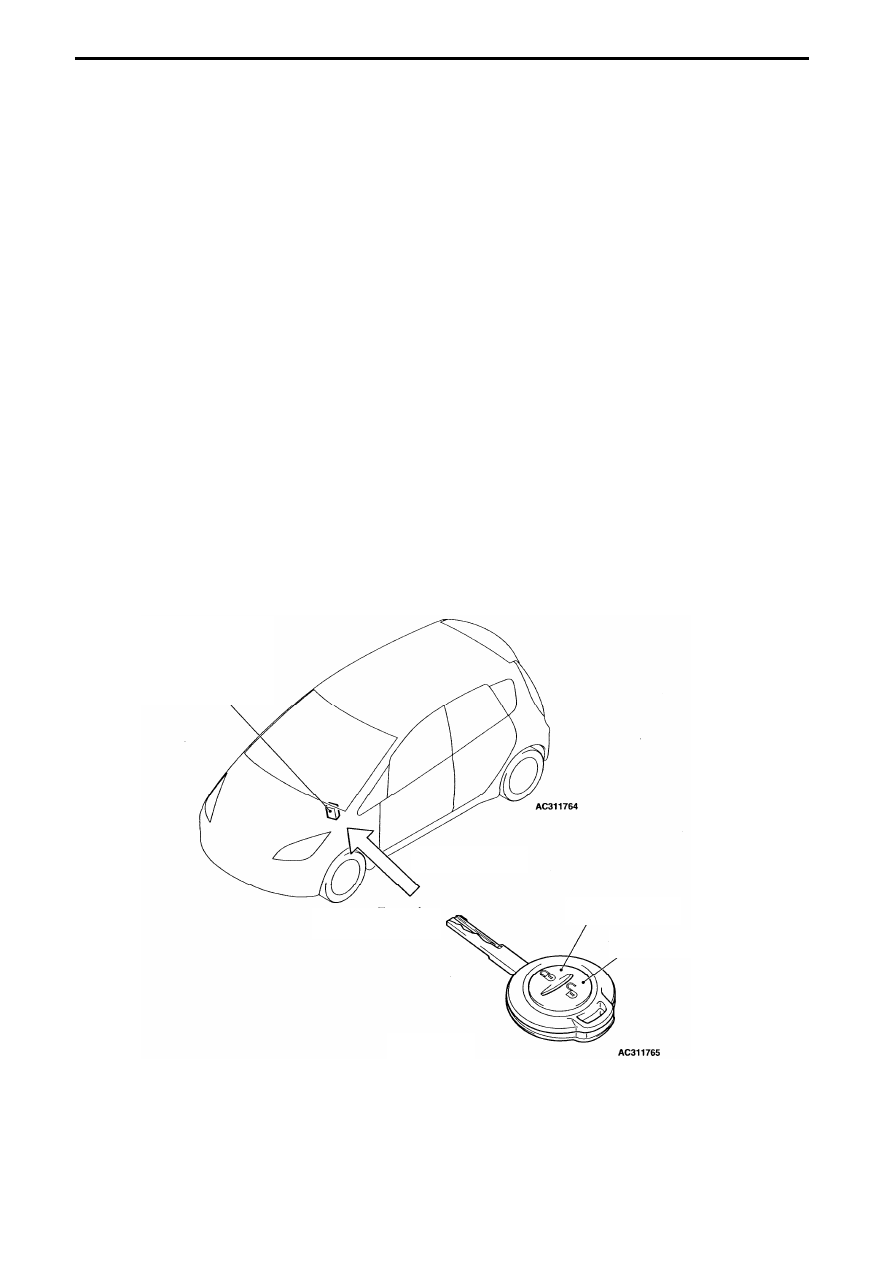

Рис. 3-51

Разблокировка

Блокировка

Радиосигнал

Передатчик

ETACS со

встроенным

передатчиком и

приемником


























Сейчас функции системы дистанционного открывания замков расширились.



3 – 32



Электрооборудование шасси



(4) Модуль беспроводного управления WCM и система работы без ключа KOS




















Ключ зажигания

Блок управления двигателем



Иммобилайзер в WCM














(a)  Модуль беспроводного управления WCM выполняет функции:
1.  системы дистанционного открывания дверей без ключа
2.  системы иммобилайзера.

Эти две системы имеет то же функциональное назначение, что и прежде, но сейчас
объединены в одном модуле WCM .

(b)  Система работы без ключа KOS выполняет функции:
1.  системы дистанционного открывания дверей без ключа
2.  системы иммобилайзера
3.  системы работы без ключа



Система работы без ключа позволяет запирать и отпирать двери, запускать и

останавливать двигатель, не вынимая ключ-KOS из кармана или сумочки (не используя
ключ!
).

Подобно обычной системе дистанционного открывания дверей без ключа она позволяет

запирать и отпирать двери, с помощью дистанционного управления (кнопки LOCK или
UNLOCK на ключе!
).

Многорежимная функция позволяет опустить и поднять стекло двери с помощью

электропривода, закрыть люк в крыше и сложить или установить в рабочее положение
наружные зеркала заднего вида. Открыть люк в крыше с помощью многорежимной функции
нельзя.WCM является стандартным, а KOS заказным оборудованием.

ETACS

ETACS

Блок управления двигателем

Система

питания

Система

питания



Система

зажигания



Система

зажигания

Модуль

антенны

Замок рулевой

колонки

Иммобилайзер в KOS

Замок рулевой

колонки

CAN B

CAN B

CAN C

CAN C

Ключ зажигания



CAN I/F

CAN I/F

CPU

CPU

CAN I/F

CAN I/F

CPU

CPU

KOS



---

WCM

Работа

  без

ключа



                      Сист

ема



Отпирание



без



Иммобил

айзер



Э

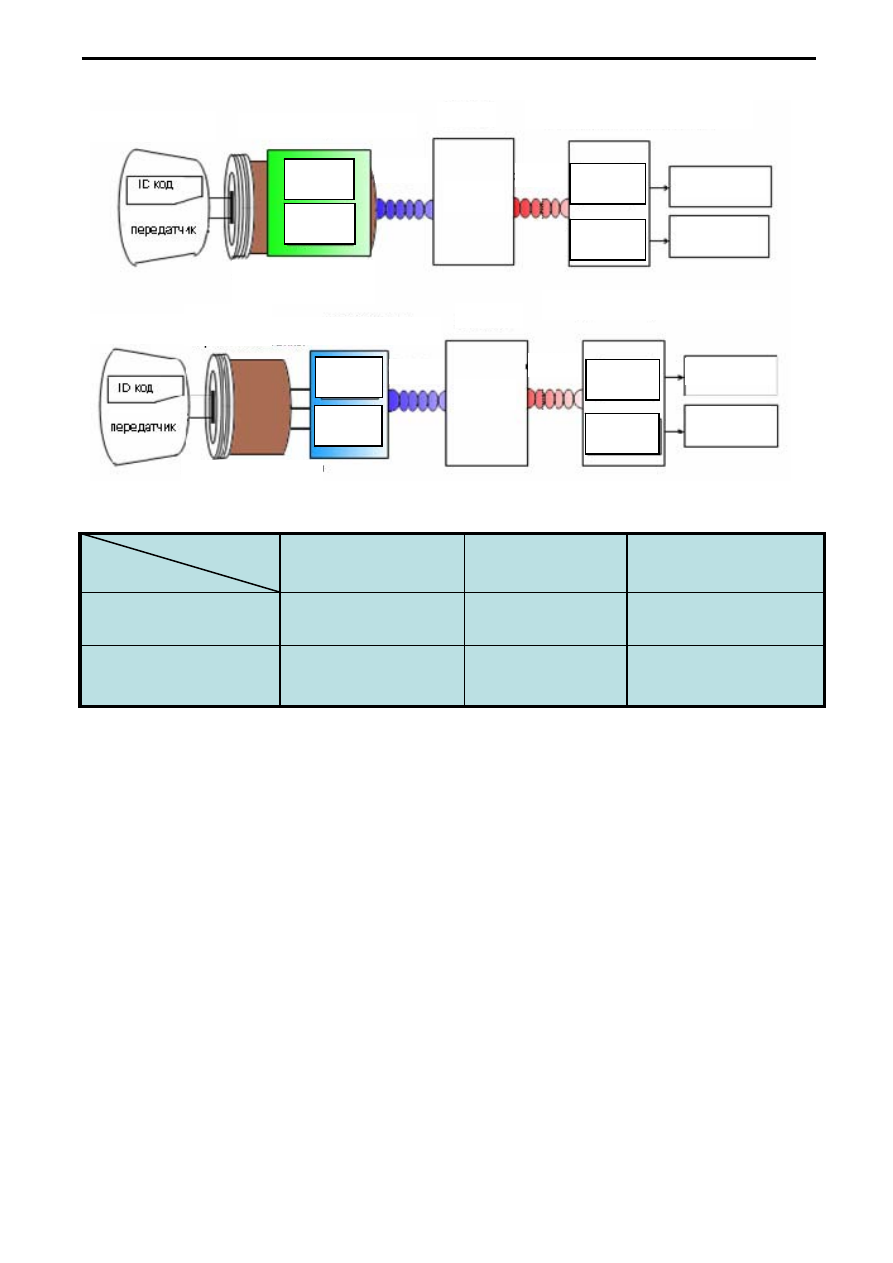

Рис. 3-52



3 – 33
