Электрооборудование двигателя






3.

Для того, чтобы установить новую щётку,
вставьте её в щёточный узел как показано на
иллюстрации и припаяйте провод щётки.

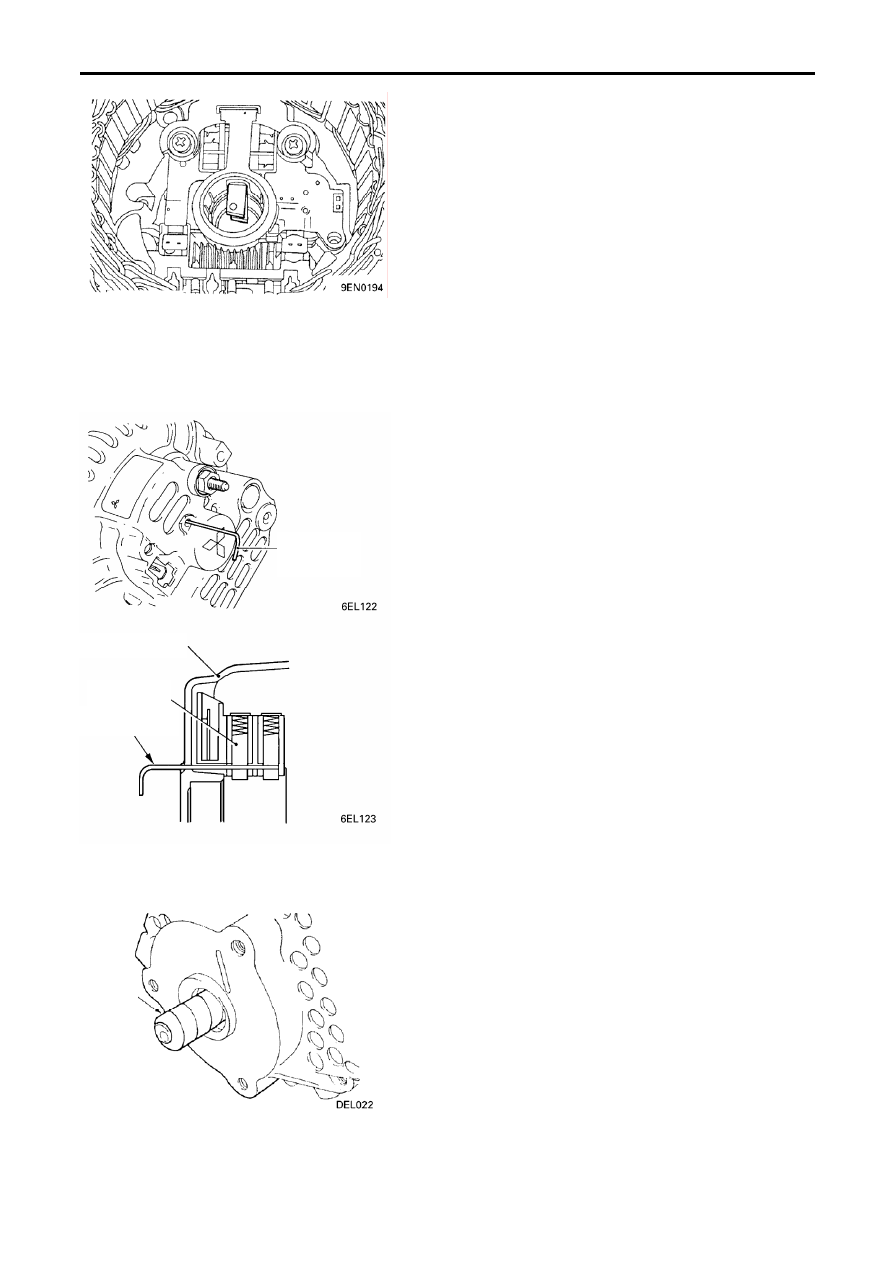

Рис. 2-36





(



11)  Основные операции при сборке

¨

  A§  УСТАНОВКА РОТОРА В СБОРЕ

1.

Перед установкой ротора в заднюю крышку
утопите щётки в держателе. Введите отрезок
стальной проволоки через небольшое отверстие,
на заднем торце крышки и зафиксируйте щётки
в утопленном положении. После установки
ротора удалите проволоку.

















Задняя крышка

Стальная проволока

Щётка

Стальная

проволока





2.

Чтобы не повредить сальник при установке
ротора в заднюю крышку оберните изолентой
валик со шпоночной канавкой (только генератор
дизельных двигателей).










Оберните

изолентой

Рис. 2-37

Рис. 2-38



2 – 18

Электрооборудование двигателя

(12)  Технические операции на автомобиле

(WM раздел 16 «Электрооборудование двигателя»)



ПРОВЕРКА ПАДЕНИЯ НАПРЯЖЕНИЯ В СИЛОВОЙ ЦЕПИ ГЕНЕРАТОРА

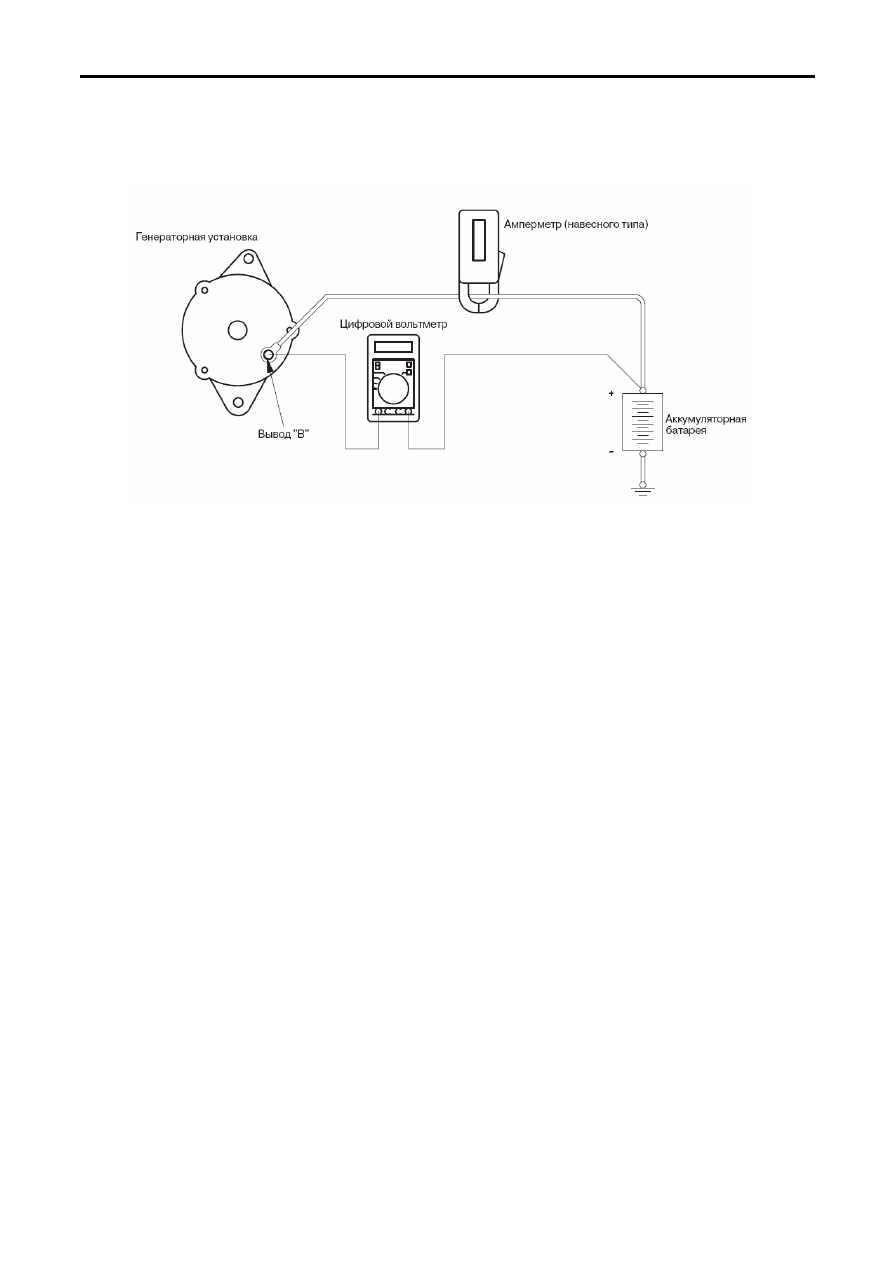

Fig. 2-36T

Рис. 2-39

















Этот тест проводится для определения состояния соединительного провода между выводом
генератора В и плюсовой клеммой аккумуляторной батареи (включая плавкую вставку).
1.

Перед выполнением теста проверьте следующее:

•  крепление генератора
•  натяжение приводного ремня
•  плавкую вставку
•  отсутствие посторонних шумов генератора при работе двигателя.

2.

Поверните ключ замка зажигания в положение “LOCK” (выключено).

3.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

4.

Отсоедините провод от вывода В генератора и подсоедините амперметр постоянного
тока с диапазоном измерений 0-150 А последовательно между выводом В и
отсоединенным от генератора проводом (подсоедините + амперметра к выводу В, а
затем – к отсоединенному проводу).



ПРИМЕЧАНИЕ
Желательно использование амперметра с индуктивным датчиком («токовыми клещами»),
который позволяет производить измерение силы тока без отсоединения провода от
клеммы В.

5.

Подсоедините цифровой вольтметр между выводом В генератора и + аккумуляторной
батареи.

6.

Подсоедините провод отрицательной клеммы аккумуляторной батареи обратно.

7.

Подсоедините тахометр или MUT-II/III.

8.

Оставьте капот открытым.

9.

Запустите двигатель.

10.  Поддерживая частоту вращения двигателя 2,500 об/мин, включайте и выключайте фары

головного света и фонари наружного освещения таким образом, чтобы добиться
значения силы тока чуть более 30 А. Постепенно снижайте частоту вращения двигателя
пока ток не станет равным 30 А и одновременно снимите показания вольтметра.
  Предельное допустимое значение : не более 0.3 В





2 – 19



Электрооборудование двигателя



ПРИМЕЧАНИЕ



Если не удается снизить значение тока отдачи генератора до 30 А, то установите
значение 40 А. Снимите показания вольтметра. При токе 40 А предельное значение
падения напряжения составляет 0,4 В.

11.  Если показания вольтметра превышают предельно допустимое значение, то, вероятно

возникла неисправность в цепи, идущей от клеммы В генератора. В этом случае следует
проверить цепи между выводом В генератора и клеммой + аккумуляторной батареи
(включая плавкую вставку). Если крепление провода к выводу генератора ослабло, или
изоляция проводов в жгуте поменяла свой цвет вследствие перегрева, то устраните
неисправность, и проведите повторную проверку.

12.  После проверки дайте поработать двигателю на холостом ходу.
13.  Выключите все наружное освещение и зажигание.
14.  Отсоедините тахометр или MUT-II/III.
15.  Отсоедините отрицательный провод от аккумуляторной батареи.
16.  Отсоедините амперметр и вольтметр.
17.  Подсоедините штатный провод    к выводу В генератора.
18.  Подсоедините отрицательный провод к аккумуляторной батарее.



2 – 20

Электрооборудование двигателя

ПРОВЕРКА ТОКА ОТДАЧИ ГЕНЕРАТОРА

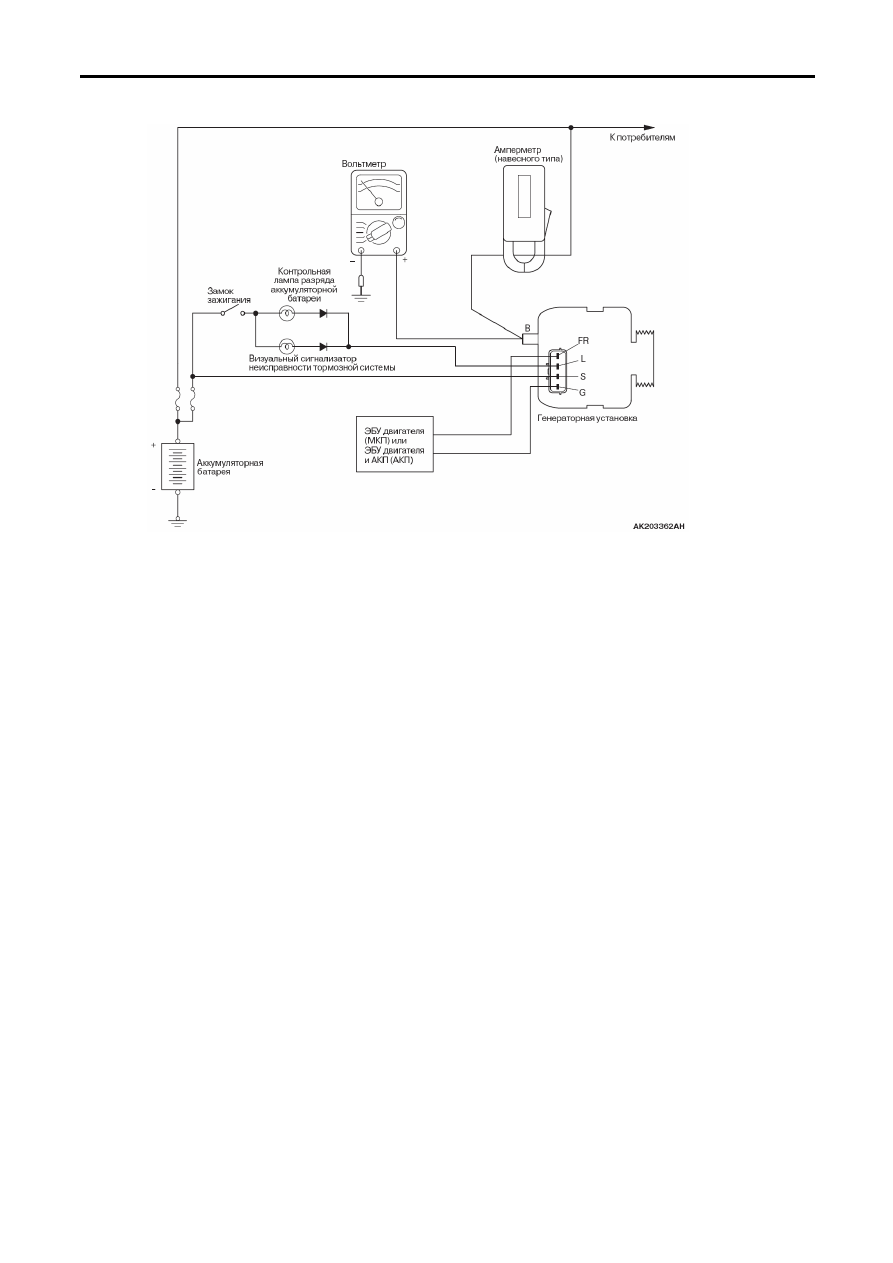

Рис. 2-40


Данный тест определяет, соответствует ли ток отдачи номинальному значению.
1.

Перед выполнением теста проверьте следующее:

•  крепление генератора
•  аккумуляторную батарею
    ПРИМЕЧАНИЕ
  Аккумуляторная батарея должна быть немного разряжена. С полностью заряженной

батареей трудно обеспечить необходимую электрическую нагрузку.



•  натяжение приводного ремня
•  плавкую вставку
•  отсутствие посторонних шумов генератора при работе двигателя.

2.

Поверните ключ замка зажигания в положение “LOCK” (выключено).

3.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

4.

Отсоедините провод от вывода В генератора и подсоедините амперметр постоянного
тока с диапазоном измерений 0-150 А последовательно между выводом В и
отсоединенным от генератора проводом (подсоедините + амперметра к выводу В, а
затем – к отсоединенному проводу).


Внимание

Для подключения к электрической цепи не используйте зажимы-прищепки типа
«крокодил». Используйте для этого имеющиеся резьбовые соединители. В
противном случае возможна серьезная неисправность из-за большого значения
протекающего по цепи тока.

ПРИМЕЧАНИЕ

Желательно использование амперметра с индуктивным датчиком («токовыми клещами»),
который позволяет производить измерение силы тока без отсоединения провода от
клеммы В.
